[5-8学习记录]进行LCD1602仿真的时候,屏幕只亮却不显示

在进行LCD1602的仿真时遇到问题,LCD屏幕虽然亮起但无法正常显示内容。代码已给出,包括LCD1602的相关初始化、写命令和数据函数,但问题可能出在代码或仿真配置上,目前尚未找到解决办法。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

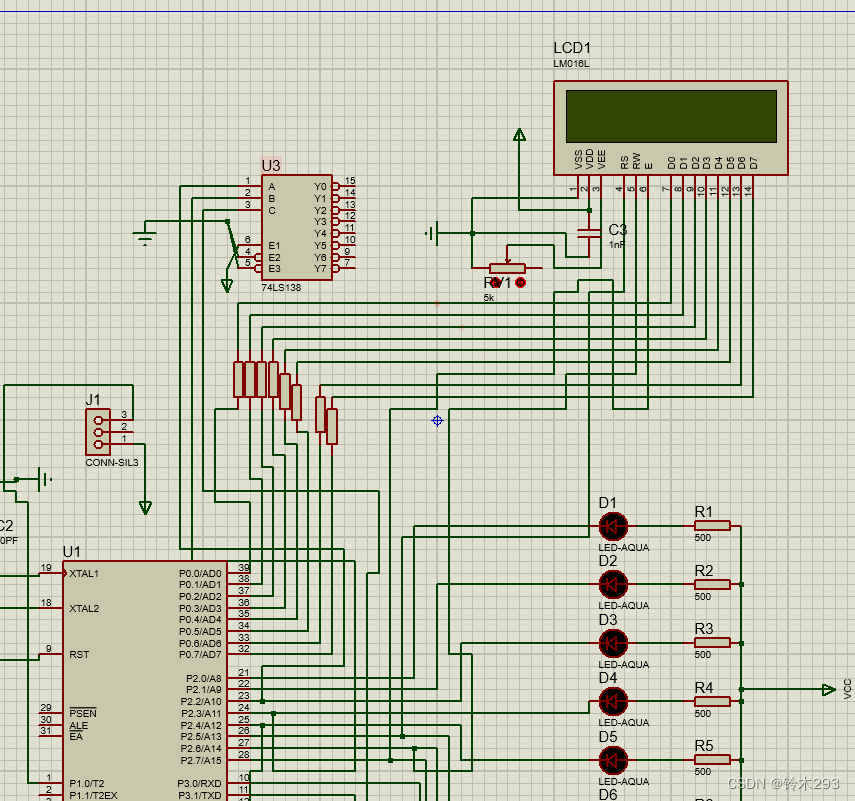

忙半天也不知道怎么去修改  因为LCD.c文件时是现成的,不是很看的懂,不知道是代码出问题还是仿真图不对很奇怪的样子

LCD1602.c

#include <REGX52.H>

//引脚配置:
sbit LCD_RS=P2^6;
sbit LCD_RW=P2^5;
sbit LCD_EN=P2^7;
#define LCD_DataPort P0

//函数定义:
/**
  * @brief  LCD1602延时函数,12MHz调用可延时1ms
  * @param  无
  * @retval 无
  */
void LCD_Delay()
{
    unsigned char i, j;

    i = 2;
    j = 239;
    do
    {
        while (--j);
    } while (--i);
}

/**
  * @brief  LCD1602写命令
  * @param  Command 要写入的命令
  * @retval 无
  */
void LCD_WriteCommand(unsigned char Command)
{
    LCD_RS=0;
    LCD_RW=0;
    LCD_DataPort=Command;
    LCD_EN=1;
    LCD_Delay();
    LCD_EN=0;
    LCD_Delay();
}

/**
  * @brief  LCD1602写数据
  * @param  Data 要写入的数据
  * @retval 无
  */
void LCD_WriteData(unsigned char Data)
{
    LCD_RS=1;
    LCD_RW=0;
    LCD_DataPort=Data;
    LCD_EN=1;
    LCD_Delay();
    LCD_EN=0;
    LCD_Delay()
