2023年全国职业院校技能大赛

Digital Design and Manufacturing

赛项编号：GZ-013

赛项名称：数字化设计与制造（学生赛）

赛项组别：高职组

竞赛模块：M2-数字化制造

竞赛时间：240分钟

竞

赛

任

务

书

（样题7）

一、竞赛准备

请你在计算机D盘上以“M2-赛位号”建立1个文件夹，在文件夹下以“4-协同设计与质量控制”“5-数控编程与仿真加工”“6-数控加工与产品验证”建立3个子文件夹，M2模块的竞赛作品按任务书要求存入对应子文件夹中，并作为评分的唯一依据。文件名不得出现工位号，文件不准做任何文字、记号、图案特殊标记，否则按违规处理。

二、竞赛资源

1.竞赛任务书；

2.M2模块电子文件位于D盘文件夹：M2-TG。

三、竞赛任务

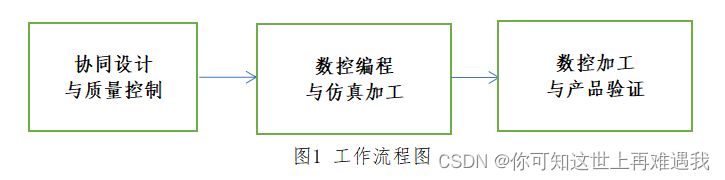

M2模块竞赛工作流程如图1所示。

（一）任务四协同设计与质量控制（10分）

情境描述：请你分别以产品设计主管、设计人员和质量管控员的角色，完成以下2项子任务：

子任务1：依据模块1设计成果，按照协同设计理念，构建完整产品设计BOM，分发相关协作任务，搭建BOM结构并准确上传图档，完成图档审核后导出BOM图档（含产品样机）和BOM清单。

子任务2：生产线加工钻头拨动机构质量控制监测尺寸为，形成了尺寸测量数据如表1所示，根据质量检测结果，形成SPC质量控制图，分别计算特征平均值和上控制限（UCL）及下控制限（LCL），分析相关原因并给出解决方案，形成整体质量控制报告（请在“质量控制答题纸”作答，见附件1）。

表1 尺寸测量数据表

零件	阀芯	样品数量	N=15	时间间隔	检测频次	5次/件
测量特征	直径		UCL		LCL
次数样件	1	2	3	4	5	平均值
1	28.95	28.98	28.94	28.95	28.96
2	28.98	28.92	28.97	28.92	28.99
3	28.99	28.95	28.96	28.97	28.98
4	29	28.97	28.97	28.97	28.97
5	29.02	29.01	29.03	29.01	29.02
6	28.93	28.92	28.94	28.95	28.96
7	28.97	28.92	28.98	28.97	28.92
8	28.99	28.93	28.91	28.9	28.97
9	28.96	28.97	28.97	28.98	28.98
10	29.02	29	29.01	29.03	29.02
11	28.97	28.97	28.94	28.95	28.96
12	28.98	28.98	29.02	28.97	28.99
13	28.99	28.97	28.96	28.97	28.98
14	29.02	29.01	29	29.03	29.03
15	29.02	29.01	29.02	29.03	29.03

1.提交材料

（1）BOM图档(含产品样机)，源文件格式和ZIP格式。

（2）BOM清单，源文件格式和pdf格式。

（3）质量控制答题纸，源文件格式和pdf格式。

2.提交位置

将以上3类文件保存到“4-协同设计与质量控制”子文件夹内。

（二）任务五数控编程与仿真加工（15分）

情境描述：请你以数控编程工艺员的角色，完成以下2项子任务：

子任务1：利用指定的机床、刀具、毛坯等加工条件和“任务3”输出的工程图纸，按照加工任务编制钻头拨动机构零件的CAPP加工工艺过程卡和工序卡。

子任务2：利用CAM编程软件编制数控加工程序并完成仿真加工验证。选手利用预装好的编程软件，正确导入机床、刀具清单、毛坯，完成数控加工程序编制并进行仿真加工。

1.提交材料

（1）CAPP加工工艺过程卡和工序卡，源文件格式和PDF格式。

（2）数控加工程序，源文件格式和txt格式。

（3）仿真加工录屏文件，源文件格式和avi格式。

2.提交位置

将以上3类文件保存在“5-数控编程与仿真加工”子文件夹内。

（三）任务六数控加工与产品验证（15分）

情境描述：请你以数控加工操作员和质量检验员的角色，完成以下子任务：

子任务1：利用现场给定机床及其加工条件，按要求完成钻头拨动机构零件的数控加工。根据模块一创新设计后的数据模型和赛场提供的机床、夹具和毛坯，利用仿真加工验证后的数控程序完成零件的加工，并保证零件的加工精度和表面粗糙度。选手自行检测产品的加工精度，并填写加工检测工序卡（见附件2）。

子任务2：将加工好的零件进行装配与调试，保证装配质量，并结合现场提供的检测设备进行功能性验证。验证内容如下：1）钻孔动作逻辑顺序正确。2）加工面定位准确。3）工件加紧牢固。

1.提交材料

（1）加工检测工序卡，源文件格式和PDF格式。

（2）装配好的产品零件实物。

提交要求：将装配好的产品零件按要求装入密封箱提交给当值裁判。

2.提交位置

将加工检测工序卡保存在“6-数控加工与产品验证”子文件夹内。

四、附件

附件1 质量控制答题纸

一、SPC质量控制图（1分）

得分

二、请分析控制图，说明原因与解决措施。（3分）

得分

附件2 检验工序卡

		检验工序卡			机型	零件名称	零件号	工序名称	工序号
										共页	第页
序号	测量项目				尺寸要求		实测尺寸	判定结果	测量工具
									名称	规格（mm）







					编制（日期）		审核（日期）	标准化（日期）	会签（日期）

标记	处数	更改文件号	签字	日期
备注：1.测量项目指工程图中带有公差要求的尺寸。 2.评判结果指对比尺寸要求，实测尺寸是否超差，如果超差填“不合格”，不超差填“合格”。
