目录
Ⅰ 配置步骤
1、无线信道调整
1）根据之前的信道规划对AP信道进行调整。如果未进行手动调整信道，AP默认使用RRM自动信道调整。频繁进行RRM信道调整将导致网络不稳定，不推荐使用RRM。
AC(config)#ap-config ap220-e
AC(config-ap)#channel 1 radio 1
2）检查配置是否生效

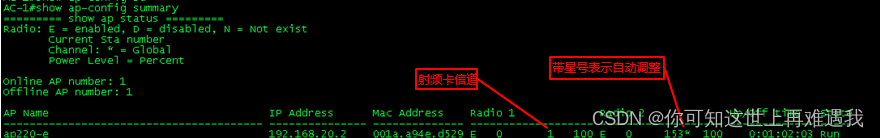

AC#show ap-config summary
注意：信道规划的原则是相邻AP，楼上楼下AP需要使用不同的信道，2.4g不会干扰的信道是1、6、11这三个信道（如果是高密部署，可以考虑使用1/5/9/13信道部署），5.8g不会干扰的信道是149、153、157、161、165信道（如果网络中5.8g信道干扰严重，可以在ac-c模式和ap-config模式下修改编码方式为US，使用36、40等信道）。
无线信道调整-web页面配置方法
2.4G网络的信道设置
1）、点击网络==》AP管理，找对对应的AP列表，点击右边信道按钮，如下
2）、点击信号后弹出信道设置对话框，进行相关参数设置，具体如下：
3）、点击完成配置
5.8G网络的信道设置
1）、点击网络==》AP管理，找对对应的AP列表，点击右边信道按钮，如下
2）、点击信号后弹出信道设置对话框，进行相关参数设置，具体如下：
3）、点击完成配置
2、无线功率调整
1）根据之前获取到的 AP功率调整经验值 对AP进行功率调整，保证无线用户在AP最远端信号强度等于 信号强度指标 +10dB。默认AP发射功率为100%。
AC(config)#ap-config ap220-e
AC(config-ap)#power local 50 radio 1 //发射功率调整为50%
2）检查配置是否生效
AC#show ap-config summary
web调整方法跟信道调整方法在一个调整页面。
3、无线用户限速
1）根据之前获取到的无线用户限速经验值对无线用户进行限速。限速为了保证每个用户都能获取到无线流量，避免个别用户开启下载占用所有无线带宽。
AC(config)#wlan-config 1
AC(config-wlan)#wlan-based per-user-limit down-streams average-data-rate 200 burst-data-rate 200 //----->配置基于WLAN的限速，下行限速200KB/s
AC(config-wlan)#wlan-based per-user-limit up-streams average-data-rate 100 burst-data-rate 100 //----->配置基于WLAN的限速，上行限速100KB/s
AC(config)#ap-config AP1
AC(config-ap)#ap-based per-user-limit up-streams average-data-rate 256 burst-data-rate 256----->配置基于AP的限速
AC(config-ap)#exit
AC(config)#ac-controller
AC(config-ac)#netuser 14cf.920b.bfce inbound average-data-rate 256 burst-data-rate 1024 ----->配置基于Client的限速
AC(config-ap)#exit
2）检查配置是否生效
无线用户连接无线网络，使用迅雷或者FTP进行下载操作，确认限速是否生效。
4、无线关闭低速率集
1）推荐将11b/g 1M、2M、5M，11a 6M、9M 等低速率集进行关闭，避免个别用户发送过多低速报文影响整体无线性能。
AC(config)#ac-controller
AC(config-ac)# 802.11b network rate 1 disabled ----->禁用11b相应的速率，恢复方法为将disabled修改为support
AC(config-ac)# 802.11b network rate 2 disabled
AC(config-ac)# 802.11b network rate 5 disabled
AC(config-ac)# 802.11g network rate 1 disabled ----->禁用11g相应的速率，恢复方法为将disabled修改为support
AC(config-ac)# 802.11g network rate 2 disabled
AC(config-ac)# 802.11g network rate 5 disabled
AC(config-ac)# 802.11a network rate 6 disabled ----->禁用11a相应的速率 ，恢复方法为将disabled修改为support
AC(config-ac)# 802.11a network rate 9 disabled
2）检查配置是否生效
在AC上通过show ac-config client，检查AC上是否还有低速关联的用户
5、AP用户数调整
1）调整AP用户数限制，避免AP带用户数过多影响整体性能。单台AP限制多少用户需要根据客户需求确定。
AC(config)#ap-config ap220-e
AC(config-ap)#sta-limit 40 //对整机AP用户数限制
AC(config-ap)#sta-limit 20 radio 1 //对AP单个射频卡用户数限制，数量不能大于整机数量
2）检查配置是否生效
多台无线终端进行连接测试，在AC上通过show ap-config summary 查看无线用户数，无线用户数不超过限制
6、无线RSSI接入阀值调整，减少弱信号终端
1） 调整RSSI接入阀值可以让信号较差的无线用户无法关联、防止无线用户关联到较差信号的AP、在一定程度上可以避免无线用户频繁漫游导致用户使用体验降低。
注：这个优化参数只适用于无线信号覆盖较好的场景，对于信号覆盖较差的环境不适用。
RSSI取值需要根据实际环境确定，建议无线用户在AP覆盖范围最远的地方进行关联。然后在AP 上通过show dot11 associations all-client 查看RSSI，此RSSI为需要配置的接入阀值。
AC(config)#ap-config ap220-e
AC(config-ap)#response-rssi 28 radio 1 ----->配置无线用户接入最小RSSI值（终端接入无线时的最低rssi）
AC(config-ap)#response-rssi 28 radio 2
AC(config-ap)#coverage-area-control 20 radio 1 ----->配置管理帧发送功率（此参数单位为db）
AC(config-ap)#assoc-rssi 28 radio 1 ----->配置无线用户关联的RSSI值（终端连接上无线后，一段时间的平均值比这个值低，会将终端踢下线。同一个终端，被踢一次后，10分钟以内不会踢第二次）
2）检查配置是否生效
在AP上通过show dot11 associations all-client查看是否有低信号强度用户关联。
7、设置纯11n网络
1）强制无线网络里所有无线终端均使用11n，提升无线网络性能。
注：只允许11n网卡接入只适用无线终端较统一的客户现场场景，如果无线终端种类较多较杂那么风险将无法把控，需要进行客户调查才能进行配置。
AC#configure terminal
AC(config)#ap-config AP1
AC(config-ap)#no 11bsupport enable radio 1 ----->配置禁用11b网络
AC(config-ap)#no 11gsupport enable radio 1 ----->配置禁用11g网络
AC(config-ap)#11ngsupport enable radio 1 ----->配置启用2.4G 11n网络
AC(config-ap)#no 11asupport enable radio 2 ----->配置禁用11a网络
AC(config-ap)#11nasupport enable radio 2 ----->配置启用5G 11n网络
2）配置验证
分别使用支持11n和不支持11n的无线网卡接入无线网络，支持11n网卡可以接入无线网络，不支持11n无线网卡不能接入无线网络。
8、设置频谱导航（5G优先）
AC# configure terminal
AC(config)# wlan-config 1
AC(config-wlan)# band-select enable ----->配置启用频谱导航功能
9、无线用户VLAN内二层隔离
设置无线用户VLAN内二层隔离。
AC(config)#wids ----->进入wids配置模式
AC(config-wids)#user-isolation ssid-ap enable----->配置Ap下基于WLAN的用户隔离
AC(config-wids)#user-isolation ap enable ----->配置Ap下用户隔离
AC(config-wids)#user-isolation ssid-ac enable ----->配置Ac下基于WLAN的用户隔离
AC(config-wids)#user-isolation ac enable ----->配置Ac下用户隔离
10、增大Beacon帧周期
AC#configure terminal
AC(config)#ap-config AP1
AC(config-ap)#beacon period 300 radio 1 ----->配置Beacon帧周期，默认是100ms
11、提高抗干扰能力
设置RTS/CTS保护机制。
AC#configure terminal
AC(config)#ap-config AP1
AC(config-ap)#rts-threshold 800 radio 1 ----->配置RTS阈值
12、提高信道竞争能力
设置EDCA参数。
AC#configure terminal
AC(config)#ap-config AP1
AC(config-ap)#wmm edca-client voice aifsn 2 cwmin 2 cwmax 3 txop 50 radio 1 ----->配置客户端EDCA参数
AC(config-ap)#wmm edca-radio voice aifsn 1 cwmin 1 cwmax 3 txop 50 radio 1 ----->配置AP端EDCA参数
Ⅱ 注意事项
对于11.x无线网优，建议AC接入wis，使用wis进行无线网优，对于体验不好的地方再进行手动优化。
1、频谱导航
开启频谱导航会影响用户接入时间。
不能与负载均衡同时开启。
2、无线用户限速
当数据流量不符合承诺速率时，丢弃数据包。
3、减少弱信号终端
无线用户接入最小RSSI不能太大，否则可能导致大量无线用户无法接入。
管理帧发送功率不能太小，否则可能导致大量距离较远无线用户无法发现网络。
4、关闭低速率应用
禁用一个速率，将使这个速率不可用。
禁用全部速率，将导致无线用户无法接入。
禁用全部11b速率，将导致11b的无线用户无法接入。
5、限制AP下的STA接入数目
不能与负载均衡同时开启。
6、无线用户VLAN内二层隔离
有二层互访需求的网络一定不能配置该功能。
7、增大Beacon帧周期
Beacon帧周期不能太大，否则可能导致用户频繁掉线或探测。
8、提高抗干扰能力
RTS阈值越低，空口占用越多，性能越差。
9、提高信道竞争能力
当EDCA参数配置过高时，STA与AP会互相抢占信道，影响整体性能。
10、建立纯11n网络
纯11n网络，非11n设备无法接入。
11、一键网优
可能与用户原来配置的网优命令冲突。
Ⅲ 功能验证
1、配置频谱导航
Ruijie# show running
!
wlan-config 1 open-wlan
band-select enable ----->开启WLAN的频谱导航功能，引导双频STA接入5G频段
!
2、配置无线用户限速
Ruijie#show ap-config running AP1
!
ap-config AP1
ap-based per-user-limit up-streams average-data-rate 256 burst-data-rate 1024
----->AP上的每个用户，上行流量限制平均速率限制在256 * 8Kbps,突发速率限制在1024 * 8Kbps
!
Ruijie#show running
!
wlan-config 12 wlan_opt
wlan-based per-user-limit up-streams average-data-rate 256 burst-data-rate 1024
----->指定WLAN上每个用户，上行流量限制平均速率限制在256 * 8Kbps,突发速率限制在1024 * 8Kbps
enable-broad-ssid
!
!
ac-controller
netuser 14cf.920b.bfce inbound average-data-rate 256 burst-data-rate 1024
----->指定用户，上行流量限制平均速率限制在256 * 8Kbps,突发速率限制在1024 * 8Kbps
!
3、配置允许接入信号强度
Ruijie#show ap-config running AP1
!
ap-config AP1
no 11acsupport enable radio 1
no 11acsupport enable radio 2
802.11n mcs support 15 radio 1
802.11n mcs support 15 radio 2
coverage-area-control 30
----->配置管理帧发送功率，距离远小于此值的无线用户无法接入网络
response-rssi 20 radio 1
----->配置允许接入的无线用户RSSI值，距离远小于RSSI值的无线用户无法接入网络
antenna receive 3 radio 1
antenna receive 3 radio 2
antenna transmit 3 radio 1
antenna transmit 3 radio 2
ap-mac 001a.a9c5.3f49
!
4、配置速率集
Ruijie#show running
!
ac-controller
country CN
country US
802.11g network rate 1 disabled ----->被禁用的速率不可用
802.11g network rate 2 disabled
802.11g network rate 5 disabled
802.11g network rate 11 mandatory
802.11g network rate 6 supported
802.11g network rate 9 supported
802.11g network rate 12 supported
802.11g network rate 18 supported
802.11g network rate 24 supported
802.11g network rate 36 supported
802.11g network rate 48 supported
802.11g network rate 54 supported
802.11b network rate 1 disabled ----->被禁用的速率不可用
802.11b network rate 2 disabled
802.11b network rate 5 mandatory
802.11b network rate 11 mandatory
802.11a network rate 6 disabled ----->被禁用的速率不可用
802.11a network rate 9 supported
802.11a network rate 12 mandatory
802.11a network rate 18 supported
802.11a network rate 24 mandatory
802.11a network rate 36 supported
802.11a network rate 48 supported
802.11a network rate 54 supported
!
5、配置AP允许接入用户数
Ruijie#show ap-config running AP1
!
ap-config AP1
no 11acsupport enable radio 1
no 11acsupport enable radio 2
802.11n mcs support 15 radio 1
802.11n mcs support 15 radio 2
antenna receive 3 radio 1
antenna receive 3 radio 2
antenna transmit 3 radio 1
antenna transmit 3 radio 2
sta-limit 12 ----->配置基于AP的可接入STA的个数，多于此值的STA拒绝接入
ap-mac 001a.a9c5.3f49
!
6、配置无线用户VLAN内的二层隔离
Ruijie#show running
!
wids
user-isolation ap enable ----->该AP上的无线用户在二层不能互相访问
user-isolation ac enable ----->该AC上的无线用户在二层不能互相访问
user-isolation ssid-ac enable ----->该AC上属于相同WLAN的无线用户在二层不能互相访问
user-isolation ssid-ap enable -----> 该AP上属于相同WLAN的无线用户在二层不能互相访问
!
7、配置Beacon帧周期
Ruijie#show ap-config running AP1
!
ap-config AP1
no 11acsupport enable radio 1
no 11acsupport enable radio 2
802.11n mcs support 15 radio 1
802.11n mcs support 15 radio 2
antenna receive 3 radio 1
antenna receive 3 radio 2
antenna transmit 3 radio 1
antenna transmit 3 radio 2
beacon period 300 radio 1----->可抓包查看beacon周期变化
ap-mac 001a.a9c5.3f49
!
8、配置RTS/CTS保护机制
Ruijie#show ap-config running AP1
!
ap-config AP1
no 11acsupport enable radio 1
no 11acsupport enable radio 2
802.11n mcs support 15 radio 1
802.11n mcs support 15 radio 2
rts-threshold 800 radio 1 ----->工作站发送数据的帧长度小于RTS Threshold设置的门限，将不执行RTS/CTS握手，可抓包查看
antenna receive 3 radio 1
antenna receive 3 radio 2
antenna transmit 3 radio 1
antenna transmit 3 radio 2
ap-mac 001a.a9c5.3f49
!
9、配置EDCA参数
Ruijie#show ap-config running AP1
!
ap-config AP1
wmm edca-client voice aifsn 2 cwmin 2 cwmax 3 txop 50 radio 1
----->配置客户端EDCA参数，可抓包查看EDCA变化
wmm edca-radio voice aifsn 1 cwmin 1 cwmax 3 txop 50 radio 1
----->配置AP端EDCA参数，可打流观察变化
no 11acsupport enable radio 1
no 11acsupport enable radio 2
802.11n mcs support 15 radio 1
802.11n mcs support 15 radio 2
antenna receive 3 radio 1
antenna receive 3 radio 2
antenna transmit 3 radio 1
antenna transmit 3 radio 2
ap-mac 001a.a9c5.3f49
!
10、配置纯11n网络
Ruijie#show ap-config running AP1
!
ap-config AP1
no 11asupport enable radio 2----->非11n设备无法接入5G网络
no 11bsupport enable radio 1 ----->非11n设备无法接入2.4G网络
no 11gsupport enable radio 1 ----->非11n设备无法接入2.4G网络
no 11acsupport enable radio 1
no 11acsupport enable radio 2
802.11n mcs support 15 radio 1
802.11n mcs support 15 radio 2
antenna receive 3 radio 1
antenna receive 3 radio 2
antenna transmit 3 radio 1
antenna transmit 3 radio 2
ap-mac 001a.a9c5.3f49
!
