（4） STM32 AS608指纹识别模块测试代码

1. 使用资源

• stm32RCT6板子

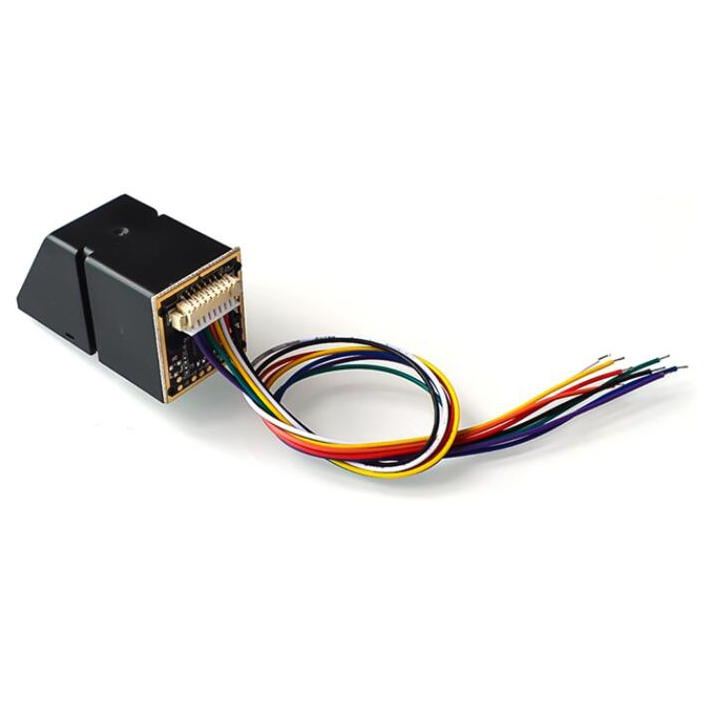

• AS608指纹模块

软件资源：

• 串口二资源连接AS608 TX RX接线
• AS608 wak线连接PA8设置外部中断触发检测是否有手指按下
  接线： 红-vi3.3v 黄-TX-PA3 白-RX-PA2 黑-GEND 蓝-wak-PA8 绿-Vt-3.3 这颜色只对应我手里的模块


2. 实现思路简述

指纹模块识别，需要录入指纹，然后在进行识别判断，那么怎么判断有手指按下呢？这里就需要外部中断实现，AS608的wak线连接指纹识别那里的电压，当有手指按下时，电压发生变化，触发外部中断，可以在中断里设个标志位，触发中断后置1，当判断有手指按下后，然后进行指纹识别对比等操作，这里外部中断设置为上升沿触发即可，因为当手指松开时还会有出现下降沿，而这时不需要触发中断

3. 指纹测试代码

3.1 部分代码介绍

串口初始化以及外部中断初始化：

void AS608_Config(void)
{
	GPIO_InitTypeDef GPIO_InitStructure;
	EXTI_InitTypeDef EXTI_InitStructure;
  USART_InitTypeDef USART_InitStructure;

	/*开启串口GPIO口的时钟*/
	RCC_APB2PeriphClockCmd(AS608_TouchOut_INT_GPIO_CLK,ENABLE);
  AS608_USART_GPIO_APBxClkCmd(AS608_USART_GPIO_CLK, ENABLE);
  /*打开串口外设的时钟*/
	AS608_USART_APBxClkCmd(AS608_USART_CLK, ENABLE);

	/* 配置 NVIC 中断*/
	NVIC_Configuration();

	/* TouchOut线用到的GPIO */
  GPIO_InitStructure.GPIO_Pin = AS608_TouchOut_INT_GPIO_PIN;
  /* 配置为浮空输入 */
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
  GPIO_Init(AS608_TouchOut_INT_GPIO_PORT, &GPIO_InitStructure);

	/* 选择EXTI的信号源 */
  GPIO_EXTILineConfig(AS608_TouchOut_INT_EXTI_PORTSOURCE, AS608_TouchOut_INT_EXTI_PINSOURCE);
  EXTI_InitStructure.EXTI_Line = AS608_TouchOut_INT_EXTI_LINE;

	/* EXTI为中断模式 */
  EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;
	/* 上升沿中断 */
  EXTI_InitStructure.EXTI_Trigger =EXTI_Trigger_Rising;
  /* 使能中断 */
  EXTI_InitStructure.EXTI_LineCmd = ENABLE;
  EXTI_Init(&EXTI_InitStructure);

  /*将USART Tx的GPIO配置为推挽复用模式*/
  GPIO_InitStructure.GPIO_Pin = AS608_USART_TX_GPIO_PIN;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(AS608_USART_TX_GPIO_PORT, &GPIO_InitStructure);

  /*将USART Rx的GPIO配置为浮空输入模式*/
	GPIO_InitStructure.GPIO_Pin = AS608_USART_RX_GPIO_PIN;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
	GPIO_Init(AS608_USART_RX_GPIO_PORT, &GPIO_InitStructure);

	/*配置串口的工作参数*/
	/*配置波特率*/
	USART_InitStructure.USART_BaudRate = AS608_USART_BAUDRATE;
	/*配置 针数据字长*/
	USART_InitStructure.USART_WordLength = USART_WordLength_8b;
	/*配置停止位*/
	USART_InitStructure.USART_StopBits = USART_StopBits_1;
	/*配置校验位*/
	USART_InitStructure.USART_Parity = USART_Parity_No ;
	/*配置硬件流控制*/
	USART_InitStructure.USART_HardwareFlowControl =
	                                USART_HardwareFlowControl_None;
	/*配置工作模式，收发一起*/
	USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;
	/*完成串口的初始化配置*/
	USART_Init(AS608_USART, &USART_InitStructure);

	/*使能串口接收中断*/
	USART_ITConfig(AS608_USART, USART_IT_RXNE, ENABLE);
	USART_ITConfig(AS608_USART, USART_IT_IDLE, ENABLE ); //使能串口总线空闲中断

	/*使能串口*/
	USART_Cmd(AS608_USART, ENABLE);

}

外部中断函数：

u8 press=0;
void AS608_TouchOut_IRQHandler(void)
{
  /*确保是否产生了EXTI Line中断*/
	if(EXTI_GetITStatus(AS608_TouchOut_INT_EXTI_LINE) != RESET)
	{
		press=1;    EXTI_ClearITPendingBit(AS608_TouchOut_INT_EXTI_LINE);
  }
}

3.2 源码链接

这里放的源码为野火的，功能比较齐全，我自己的源码是在上面进行删减的

链接: https://pan.baidu.com/s/1FMo1N-CQGrksOW9c7Oypyw 提取码: 4tag

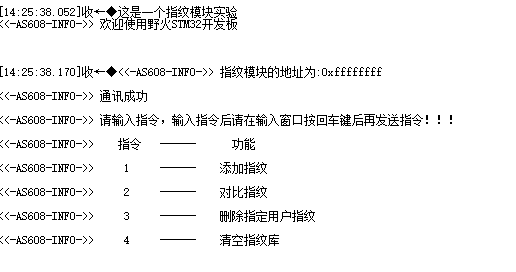

串口输出：
