drc 1000+怎么办

基于s08阶段的block

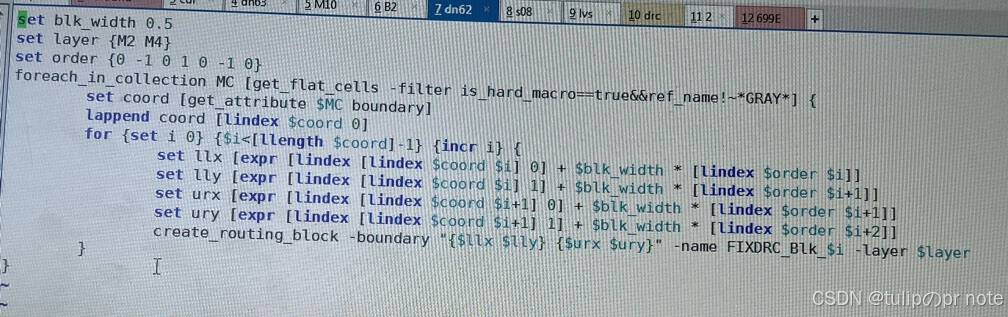

M2需要加blockage，打开block直接source脚本

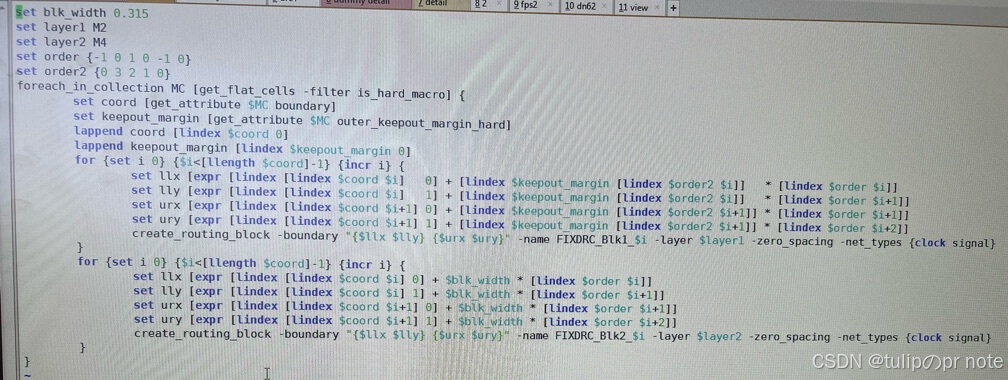

迭代一版blockage脚本，layer1按照keepout margin加blockage、layer2按照blk_width的宽度加blockge，并添加zero_spacing选项

实际操作下来：在s06的block加blockage，route_detail，save_lib save_block再插filler更好

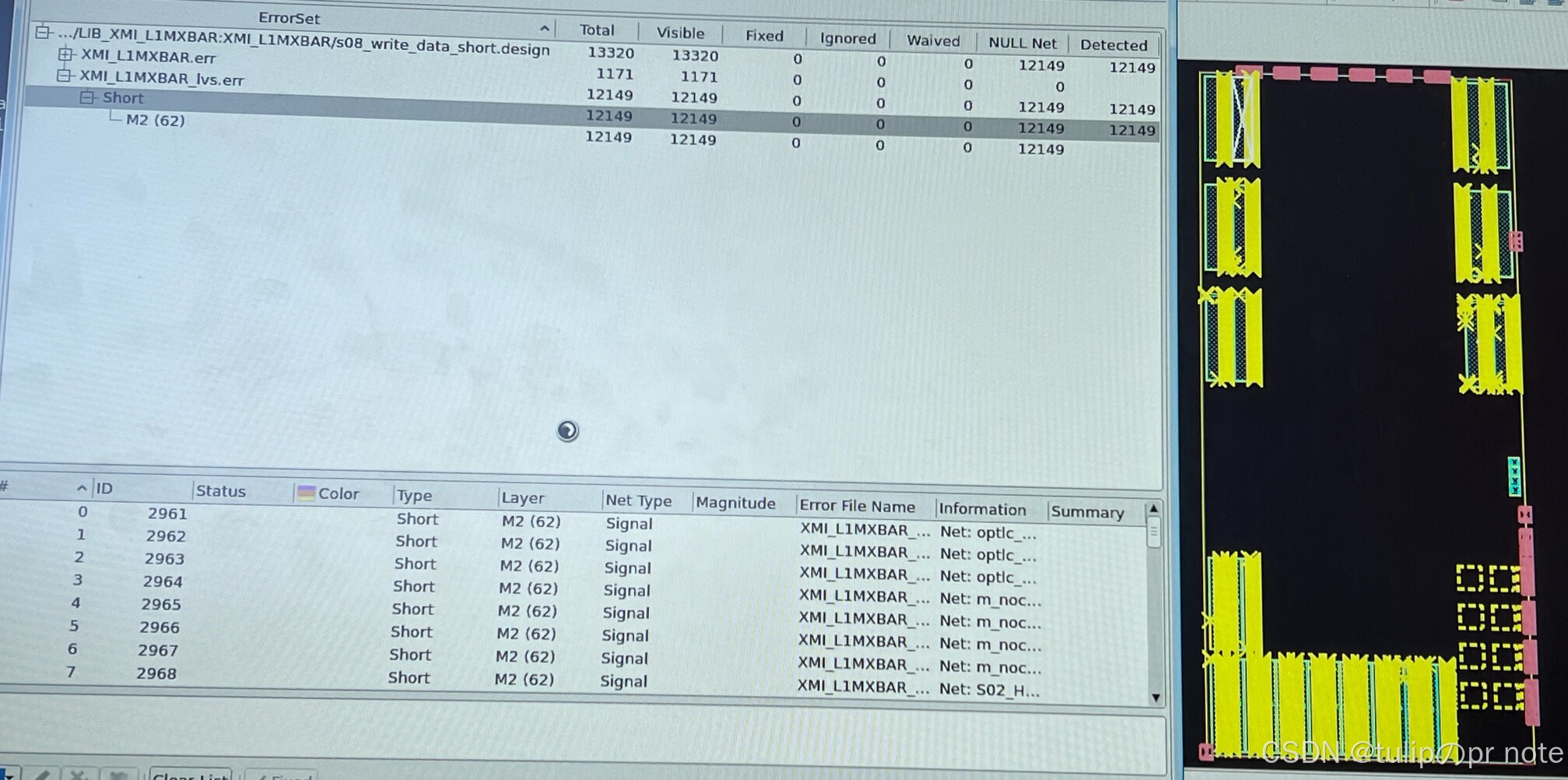

加blockage之后check lvs 结果见下图，M2的许多nets与M2 blockge冲突

重新route_eco

工具迭代多版，check_lvs仍然出现39个short，其中与M2、M4的blockage冲突的有30+

另一种方式去：删除这些与blockage冲突的net，交给工具去eco，操作下来29个short，实际就10+要手修







再一个耗时间的方法，加blockage之后重跑绕线阶段s05，blockage放cus.pre.s05

正常综合时，s02就要加上，放cus.pre.s02
