全局天线检查-模块修复dio

命令插dio

create_diodes -options { {I xxx/xxxbuf F_DIODE_63S6T9L_1 12 M9 10}}

在portbuf前面10um范围内插12个天线单元，最高绕线金属层设M9

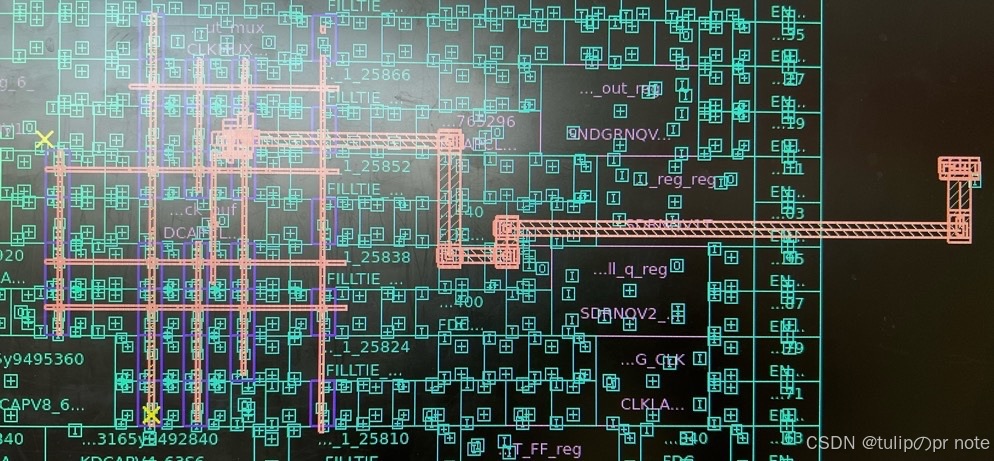

手动插天线单元dio

实际操作及注意事项

1. 版图上注意color对应到相应mask，并注意孔的包边问题，避免drc
2. 逻辑上注意connect_net -net GLBClk xxx/dioxxx/A逻辑上连线到天线单元的A端

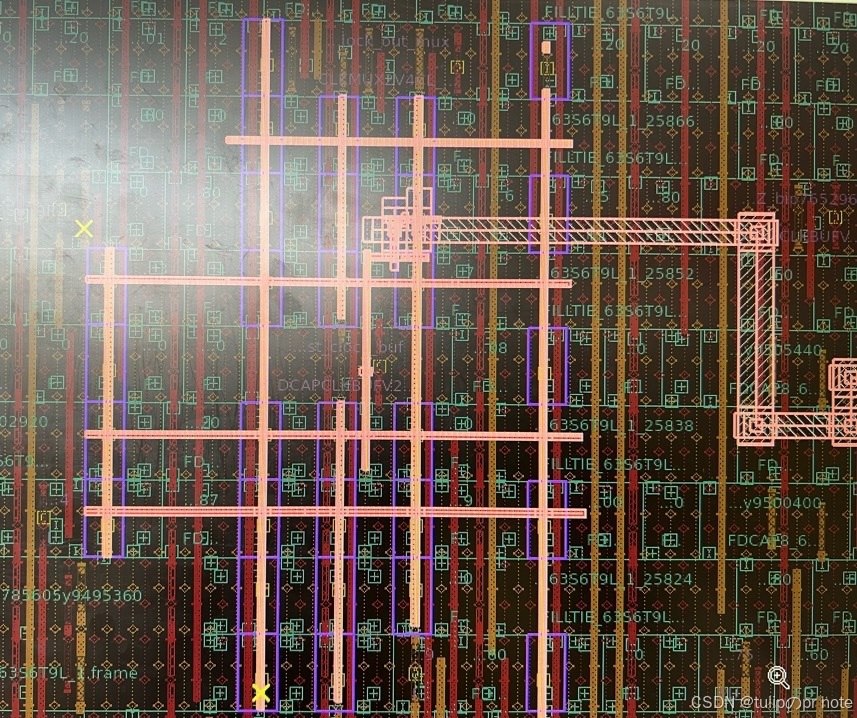

全局时钟GLBClk需要添加二极管dio，实际上是在时钟port的前一级buffer/I端输入端插入一定数量的dio，给足电荷释放的量



---

在数字后端（Digital Backend，简称DB）设计中，**插天线单元（Antenna Cell）**的主要作用是防止制造过程中因金属电迁移效应（Antenna Effect）导致的晶体管损伤。具体来说，它的作用包括：

1. 减少电荷累积

• 在芯片制造的光刻和刻蚀过程中，金属互连可能会积累静电，如果这些电荷无法及时泄放，可能会损坏连接的晶体管门极。插入天线单元可以提供额外的泄放路径，使电荷能够安全地释放。

2. 降低天线效应（Antenna Effect）

• 在金属布线过程中，较长的金属走线会像天线一样收集电荷。插入天线单元可以在关键位置有效地减少这种效应，避免对晶体管造成损害。

3. 满足工艺设计规则（DRC）

• 半导体制造工艺有严格的天线规则（Antenna Rules），要求金属走线的面积与连接的栅极面积比值不能超过某个阈值。插入天线单元可以帮助布线满足这些规则，避免制造中的违规。

4. 改善芯片可靠性

• 由于防止了栅极击穿和损伤，插入天线单元可以提高芯片的制造良率和长期工作可靠性。

---



插天线单元的方式：

• 二极管天线单元（Diode Antenna Cell）：通过在走线与衬底之间添加二极管，使电荷能够快速泄放。

• 增加金属连接（Jumping Metal/Bridge）：通过引入金属短路连接到其他层，减少单层金属的天线效应。



应用场景：

• 在布线阶段（Routing Stage），ECO（工程更改）阶段可能会手动或自动插入天线单元，以满足设计规则。

• 高金属层长走线时，尤其是全局布线（Global Routing）阶段，插天线单元尤为重要。



插天线单元在数字后端设计中起到保护晶体管、减少电荷累积和确保工艺符合性的作用，是IC制造中不可或缺的一部分。



---

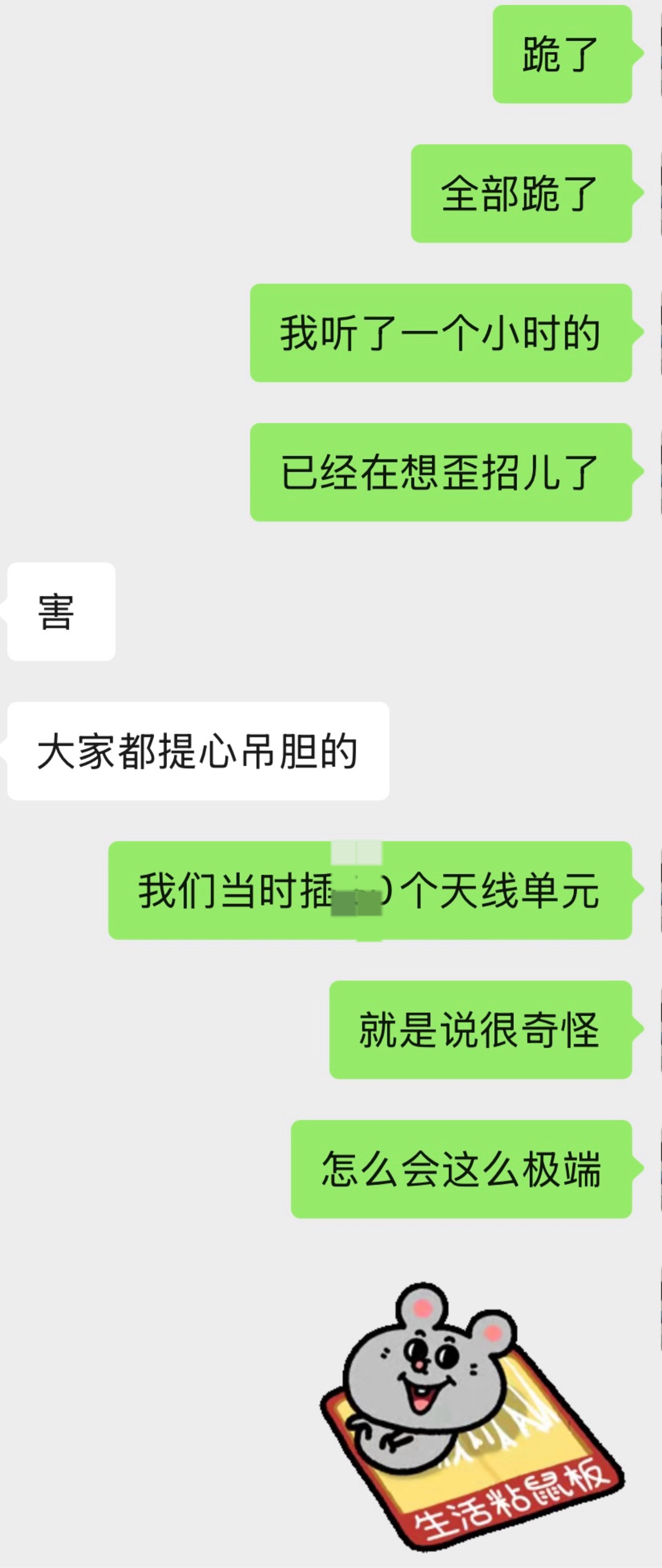

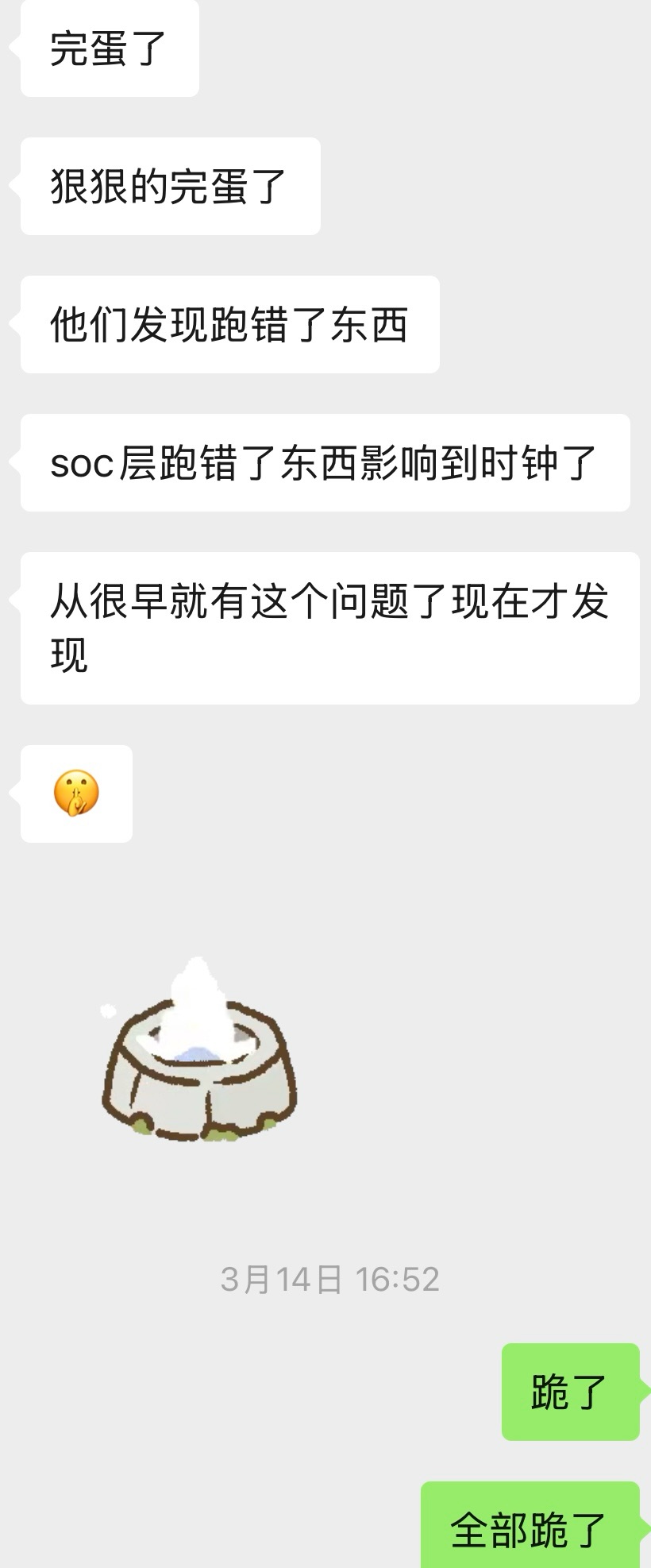

后续是：

很离谱的一段，global的线延计算了两次

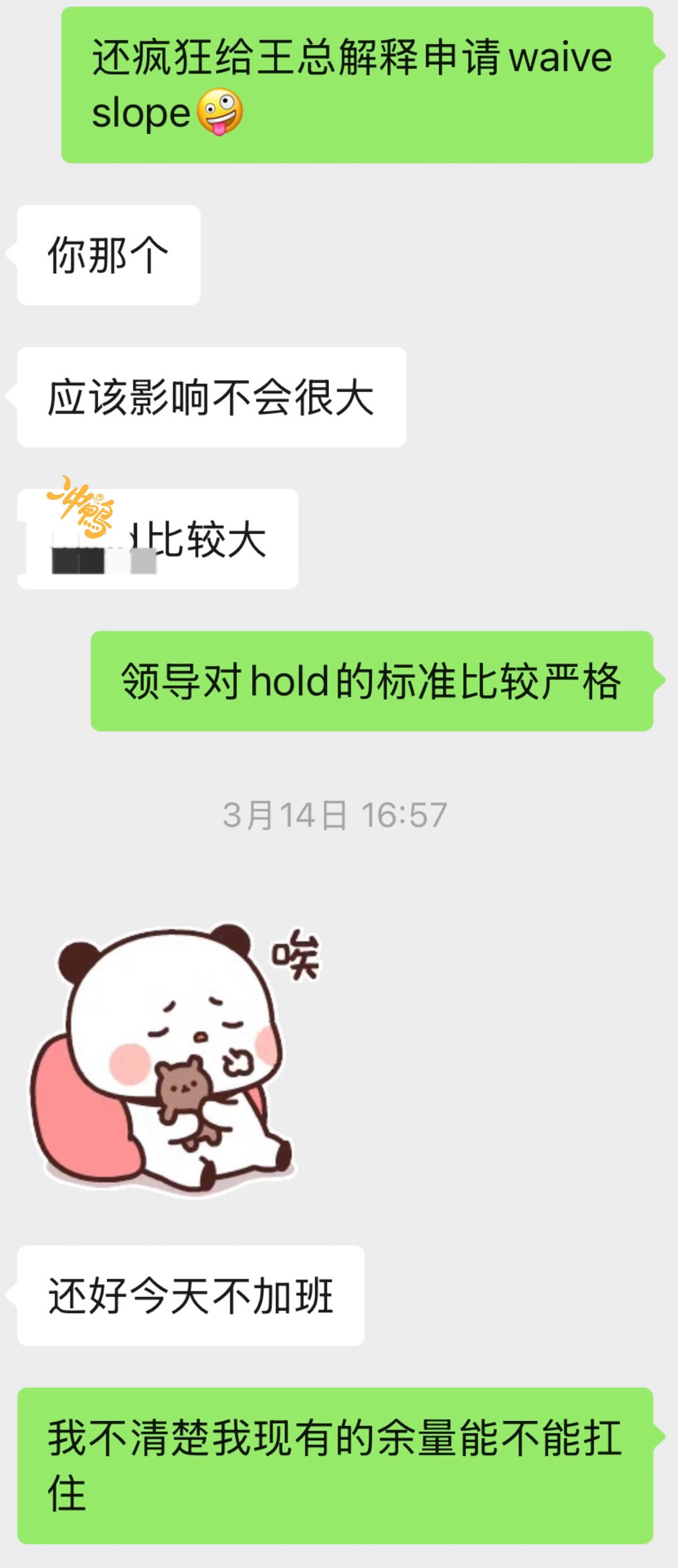

但是他们没求证天线为啥不过就让模块在时钟端猛插dio，插了过多天线又导致后面的slope过不了，最后又写waive申请
