第五章 ArcGIS数据编辑

b站课程：GIS | ArcGIS常用工具实战教程 (地理信息系统）

需要数据可评论或私信

第一节 创建新要素方法

1 开始编辑、保存编辑、停止编辑

• 这里编辑只能针对ArcGIS的矢量数据，（不能是CAD，Txt, Excel数据）只能来自同一个工作空间，可以一个地理数据库，或者同一个文件夹下的SHP文件
• 编辑结束，一定保存
• 使用工具箱，一定要停止编辑，在开始编辑下面
• 进行一个例子的演示
  •
  • 注意：数据要来自同一个数据空间，所有的数据坐标系一致

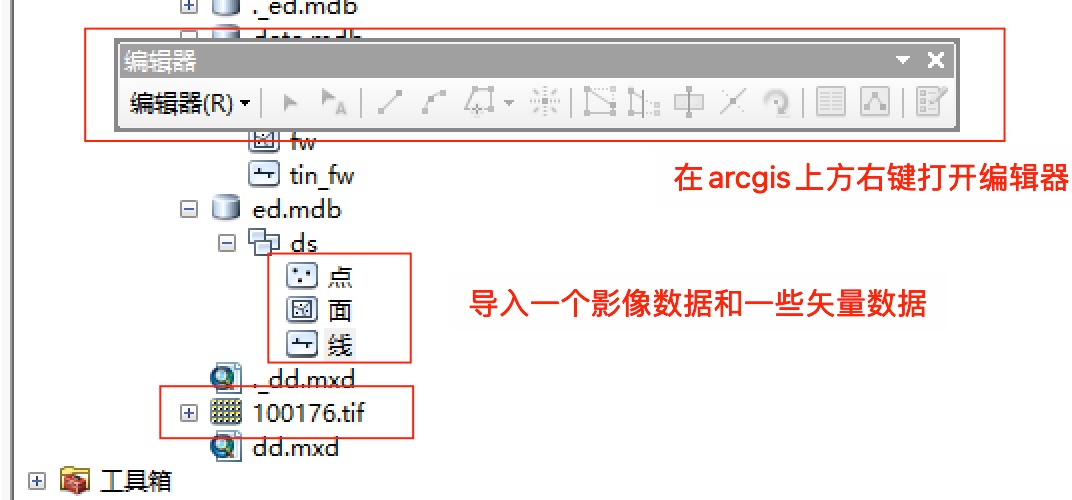

  • 开始编辑
  • 然后在创建要素里可以操作画点、线、面
  • 注意关注比例尺的大小，以及自动完成面
  • 由于细碎的步骤和知识点太多，就留下一个链接，需要时可以看P17 3:50～7:20

2 捕捉的使用

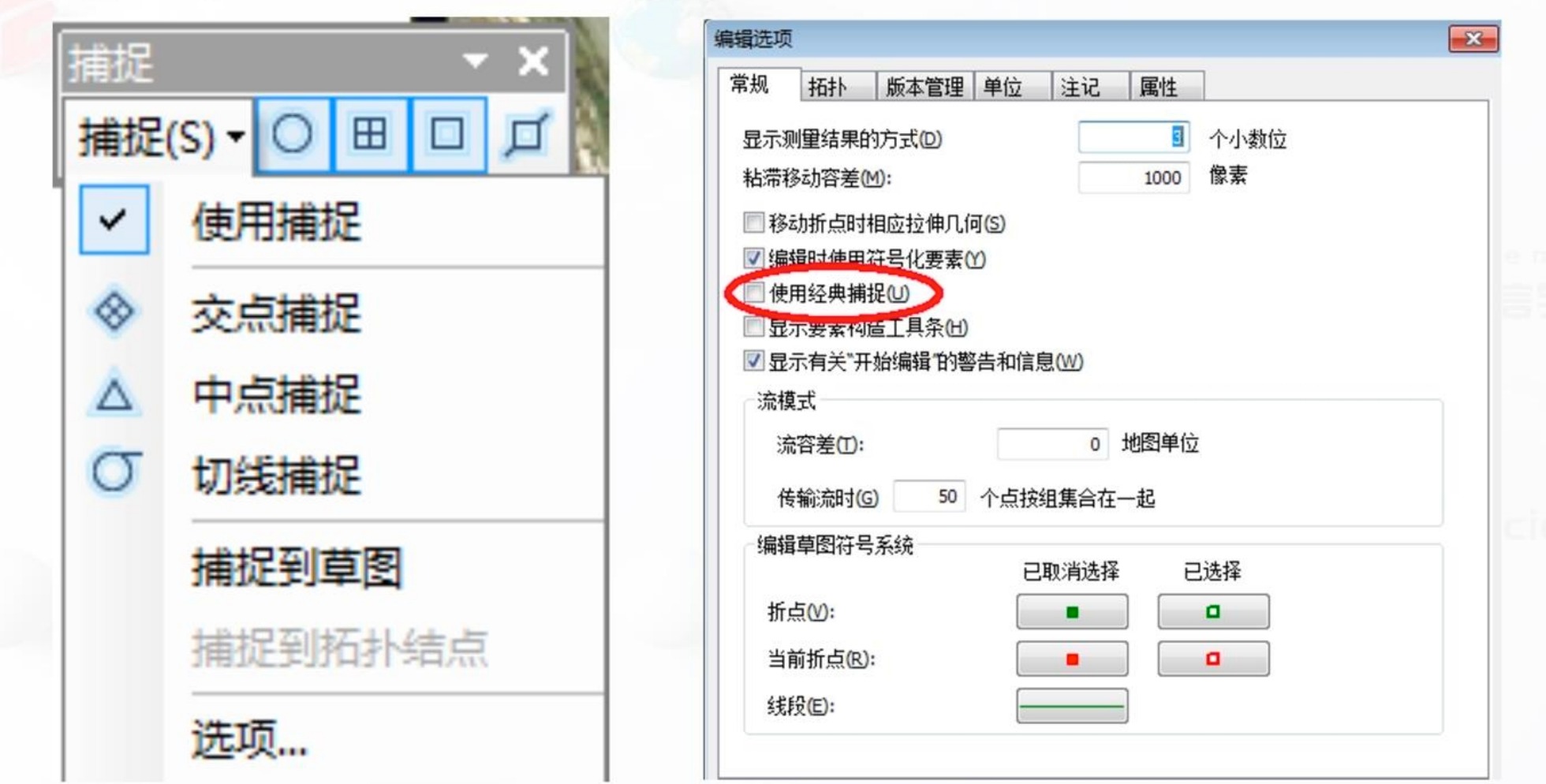

视频里有讲到要使用捕捉，然后记得把红框里的勾给去掉

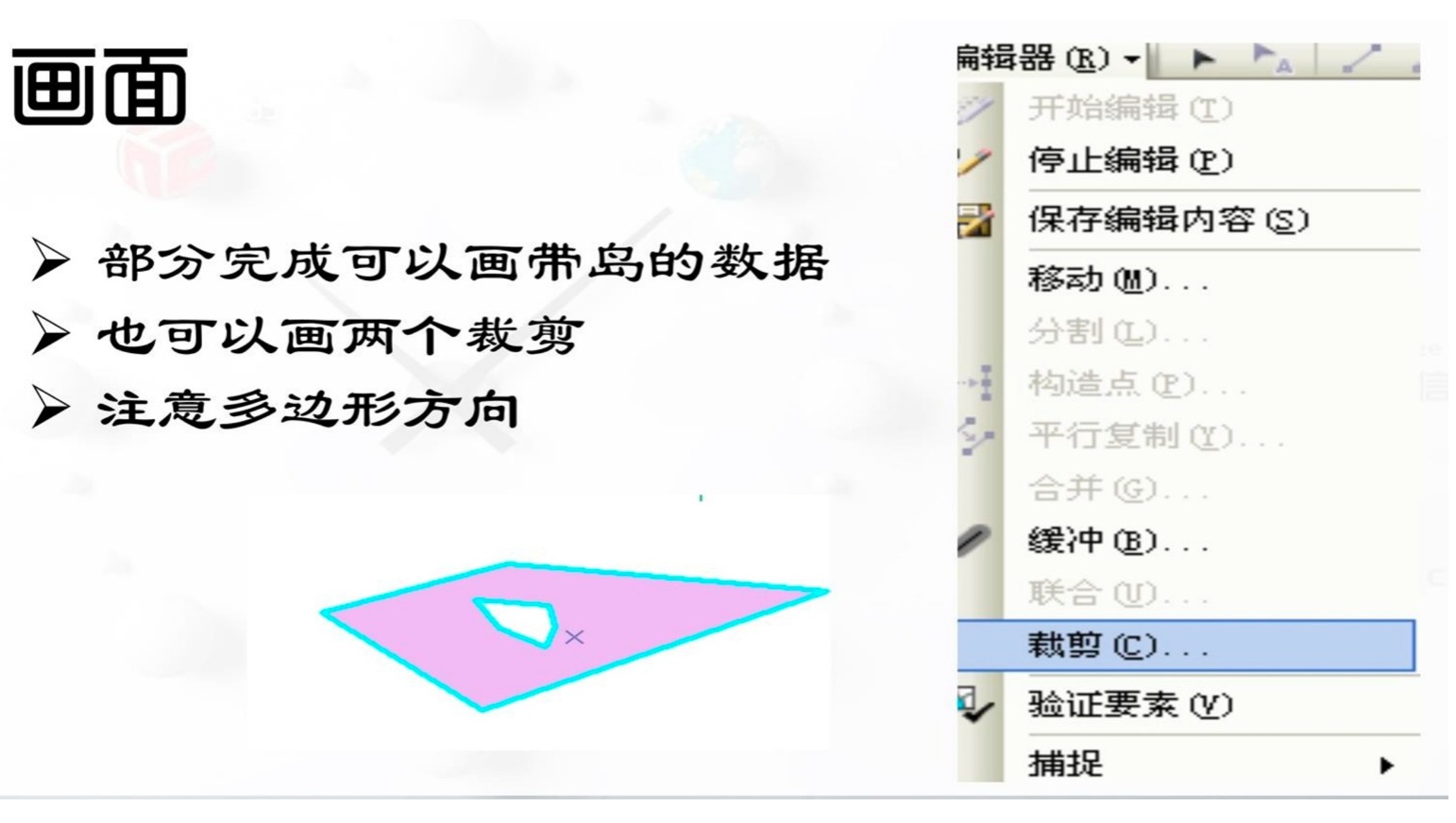

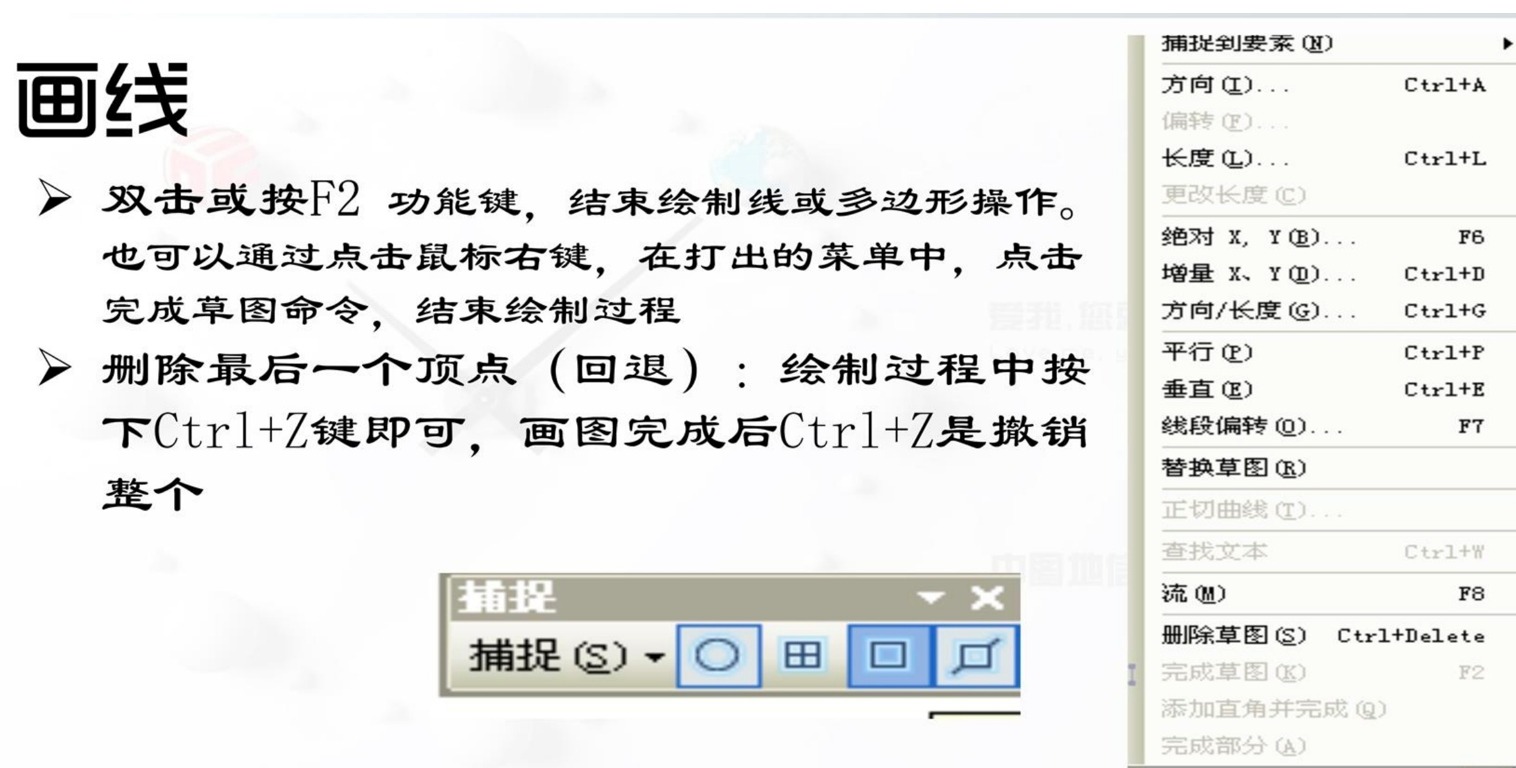

3 创建点、线、面

点比较简单

4 编辑器中工具的使用

视频里7:40~11:38还讲了很多功能，包括跟踪、画各种各样的线、修改折点、裁剪面等等，有兴趣可以多看帮助

追踪、修整，分割面，分割线，裁剪，修改节点，查看节点，导出节点

5 根据其他要素创建要素

视频11:50~14:30

编辑器里的操作

合并，移动，旋转，缓冲，平行线

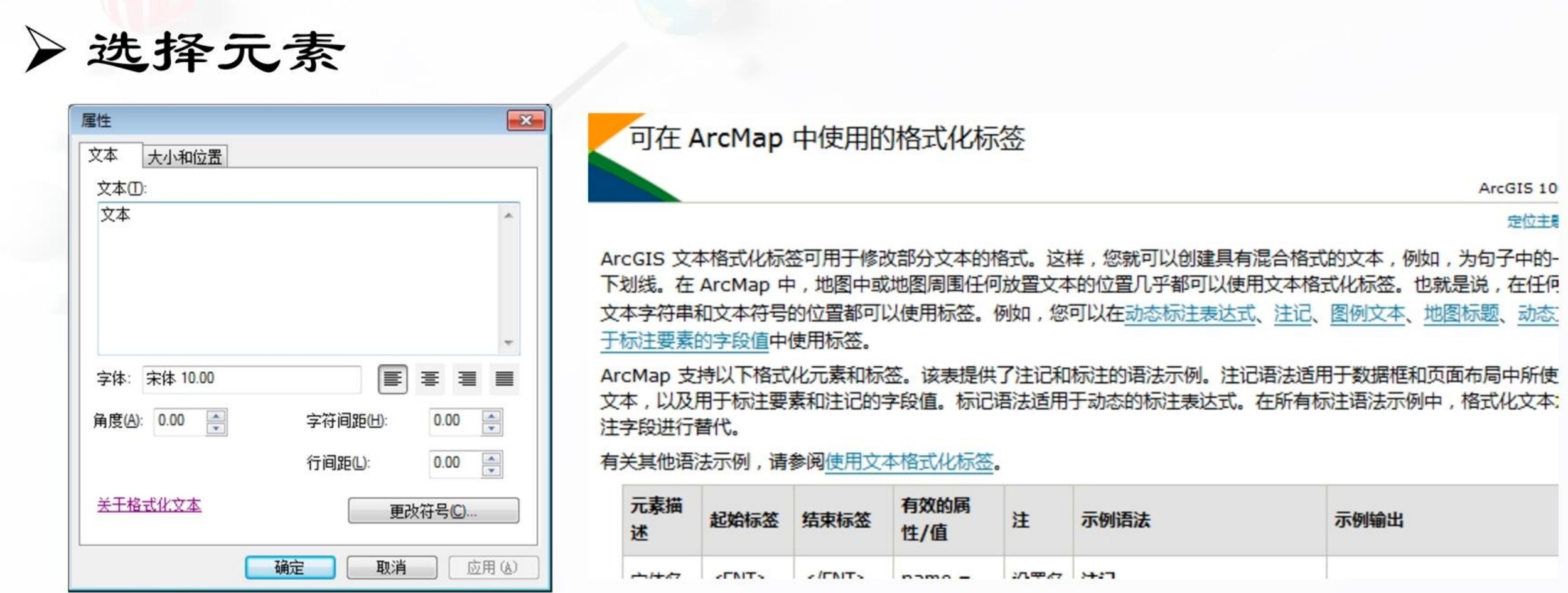

6 注记要素编辑和修改

视频剩下的部分

内容很多可以看帮助

用来做文字标注

第二节 属性编辑常见方法

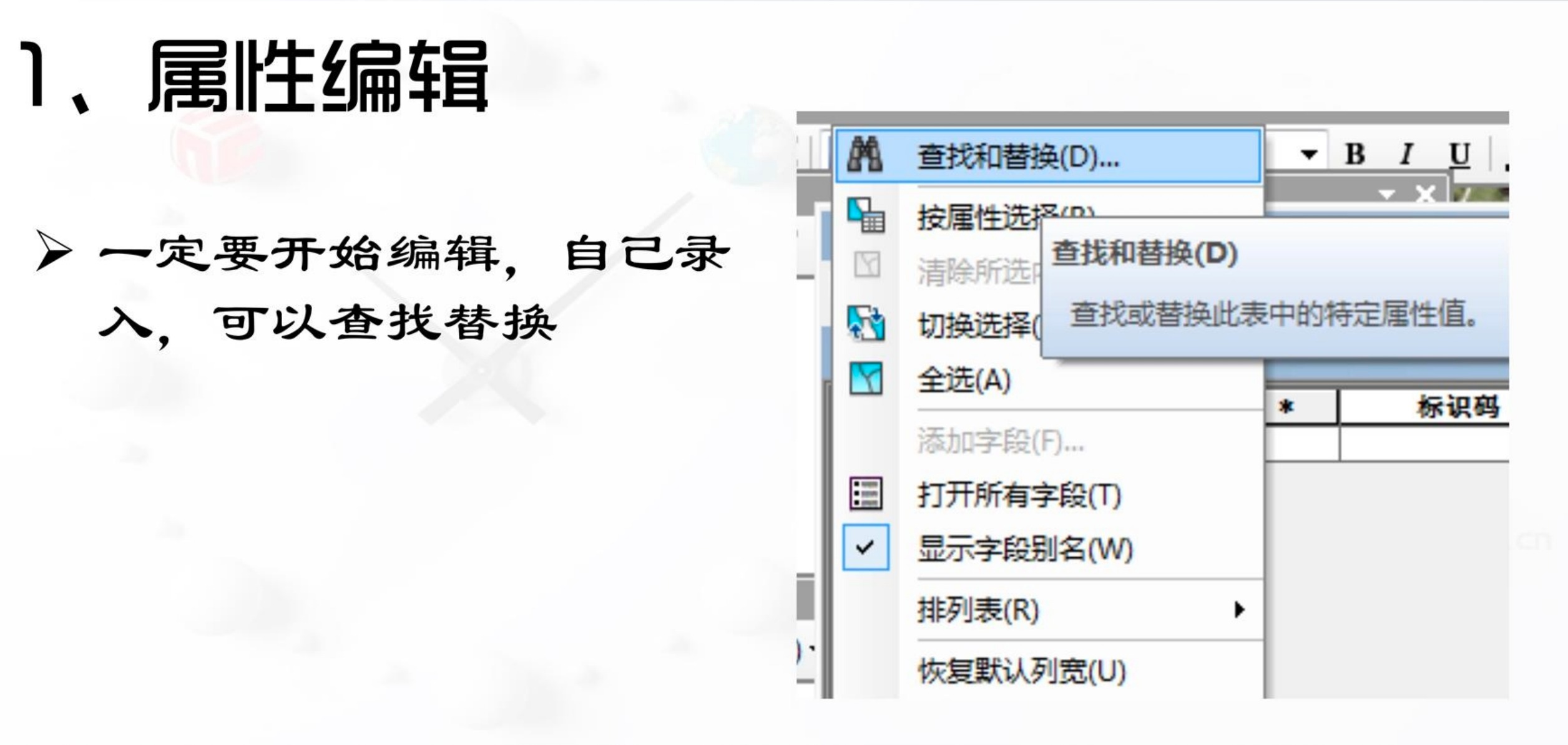

1 属性编辑

• 打开第五章数据data.mdb里的数据，导入。然后可以右键打开属性表
• 查找与替换
  •
  • 一定要先打开“开始编辑”才能替换哦

2 字段计算器

字段计算器里的内容较多，希望大家平时多看帮助

•

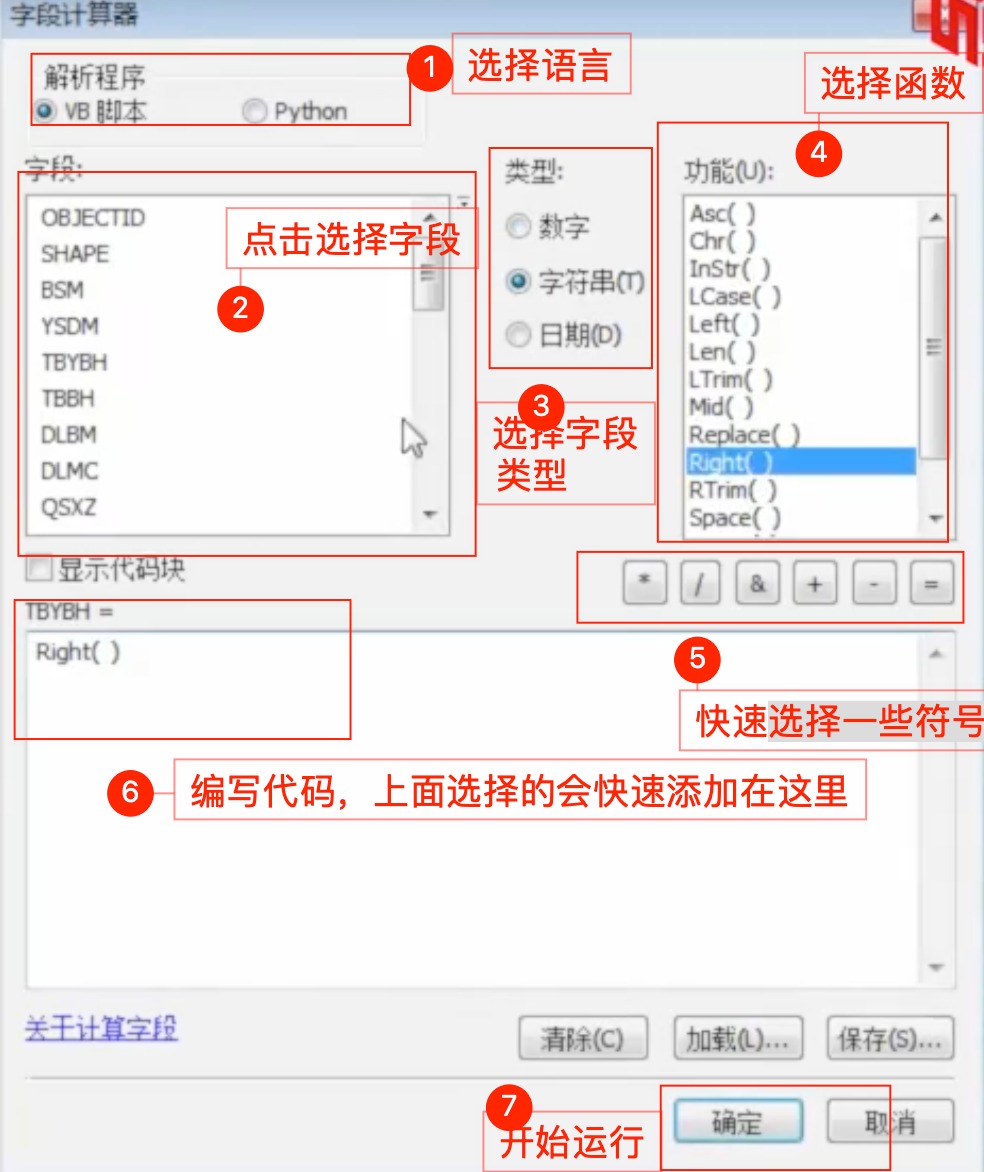

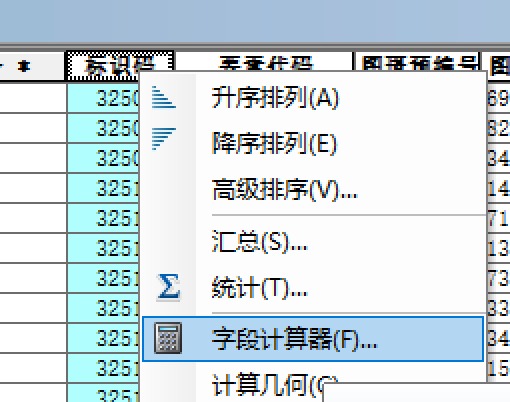

• 对字段右键选择

• 字符串使用的是双引号，

•

• 其中的内容太多了，需要用到哪个功能，可以查看帮助和查找博客，然后自己编写代码就行

  • 附上一个python版的链接ArcMap 字段计算器（Field Calculator）的使用总结

• 注意一些使用

  • Replace, left, right等函数介绍
    • 替代字符串里的字符，取字符串左/右的几位
  • Null，空格区别使用
  • 字符串的使用
    • 双引号

3 字段计算器的特殊应用

• 帮助里搜索“Geometry”，有很多例子方法/代码块可以自己选择，然后复制到字段计算器中

• 比如

  • 在注记要中应用
  • 计算几何属性，如面层点的个数，几部分组成，更新字段值值为顺序
    • !SHAPE!. pointcount,
    • !SHAPE!. partcount

• 字段计算器左下角打开这个，有很多计算字段的示例，以及代码，需要的话直接复制粘贴

•

• 做一个更新一个字段值为顺序号的例子

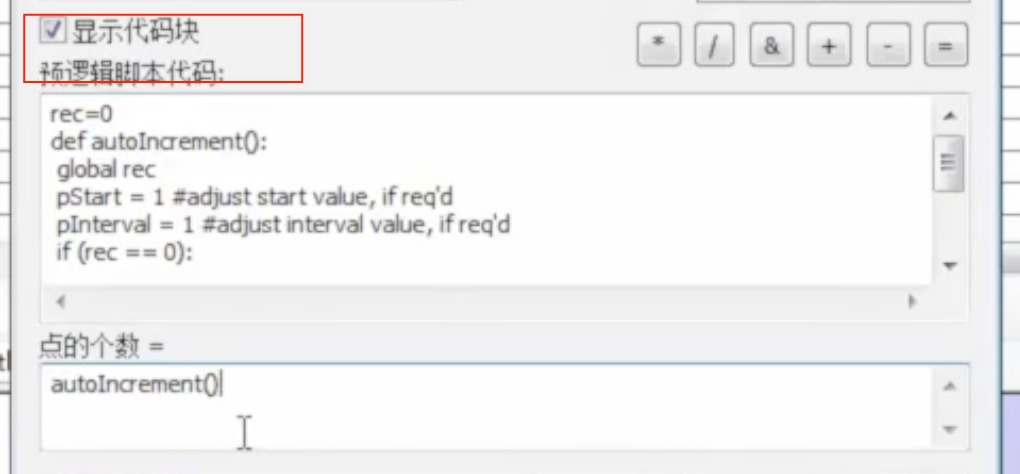

• 记得打开“显示代码块”

  •
  • 上面一个空白时填代码的（定义了一个方法），下面是字段=方法名就行。

4 计算几何

• 点
  • 计算点坐标
• 线
  • 计算线长度
• 面
  • 计算面积
•

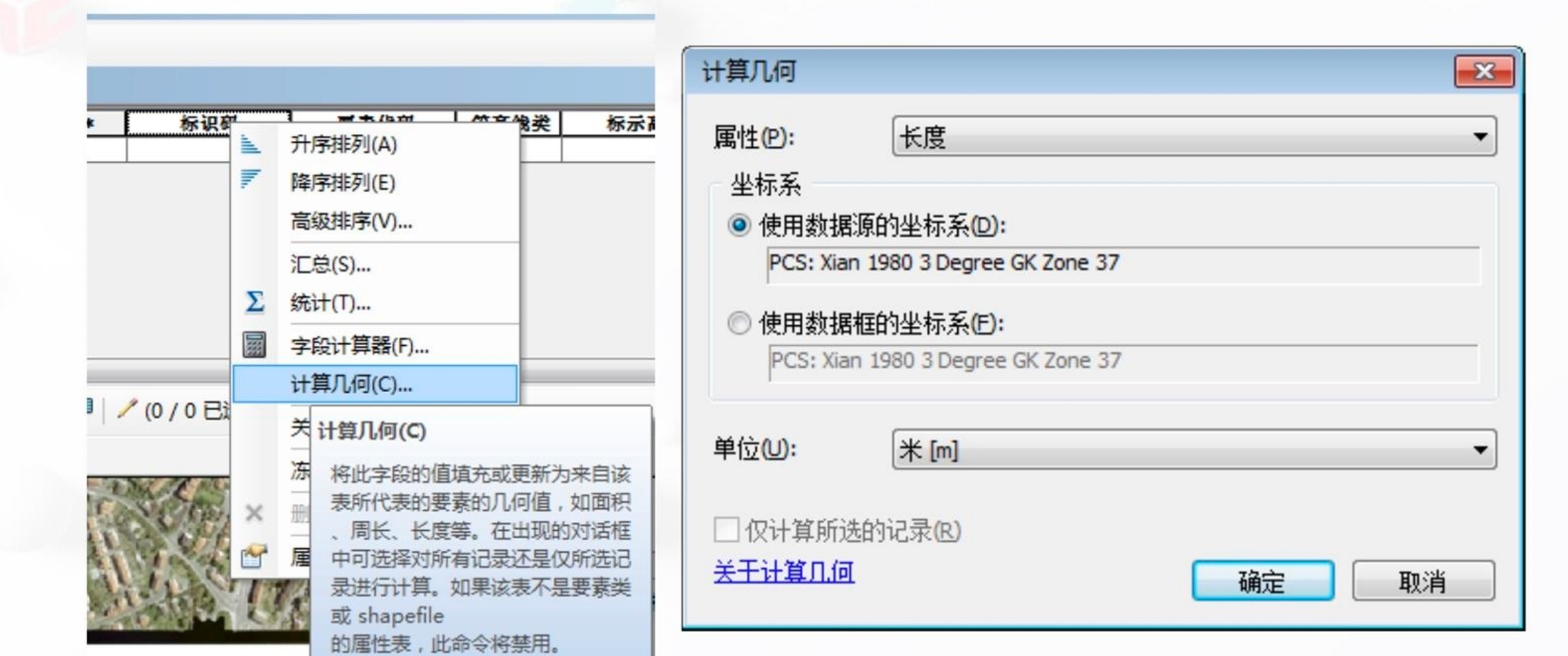

• 比如对于点要素，打开计算几何，根据点的坐标，可以得到经纬度

第三节 模版编辑方法

实际上ArcGIS主推的是模版编辑。

1 定义模版

要素的创建可通过应用要素模板来完成。要素模板定义创建要素所需的全部信息：存储要素的图层、创建的要素所应具有的属性以及创建要素所使用的默认工具。另外，模板也具有名称、描述和标签，这有助于对模板进行查找和组织。如果启动编辑时末显示模板，则会在当前编辑工作空间中为每个图层自动创建。模板保存在地图文档 (. mxd) 和图层文件（.1yr) 中。

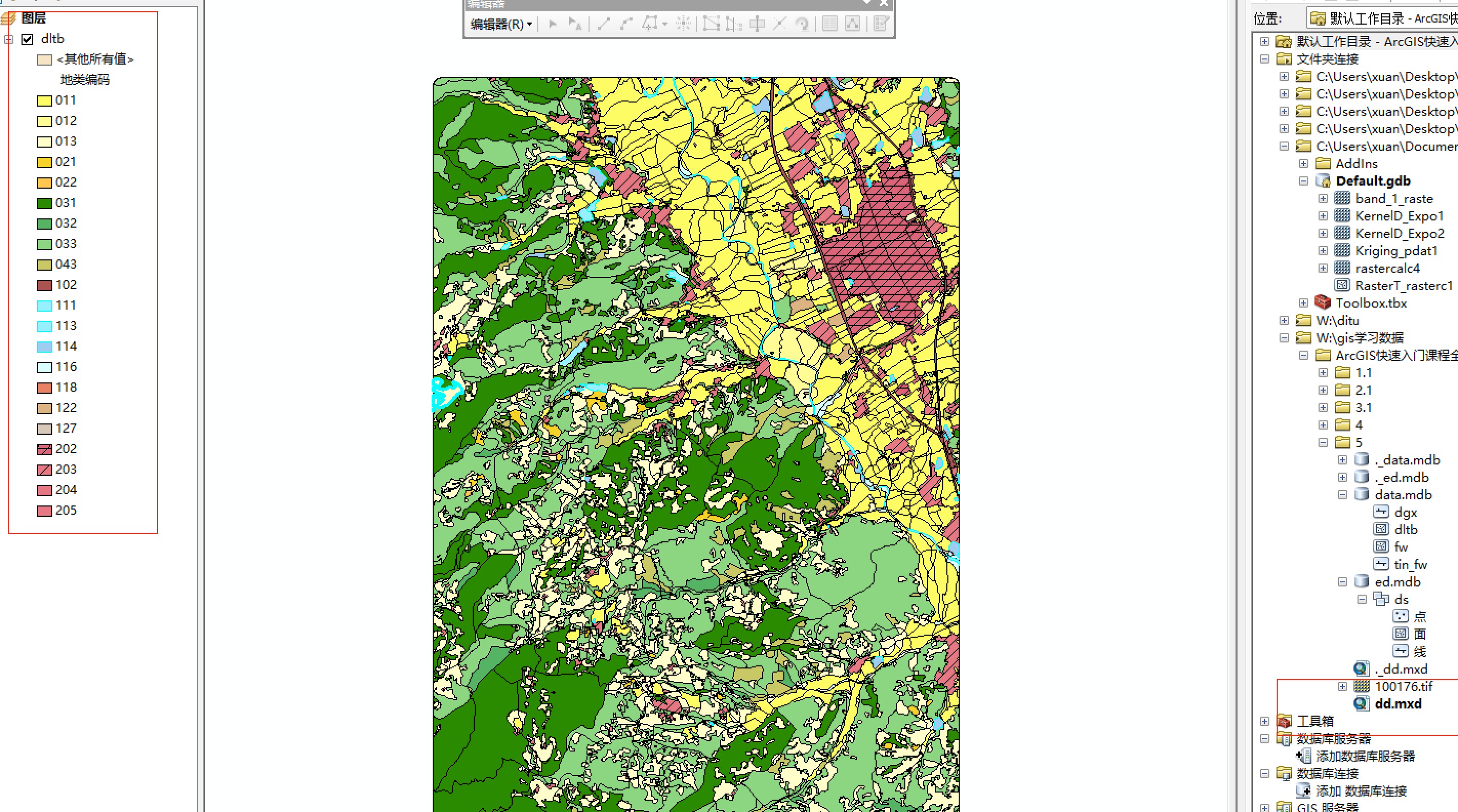

• 导入这个叫dd.mxd的数据

• 实际上这个已经进行了符号化

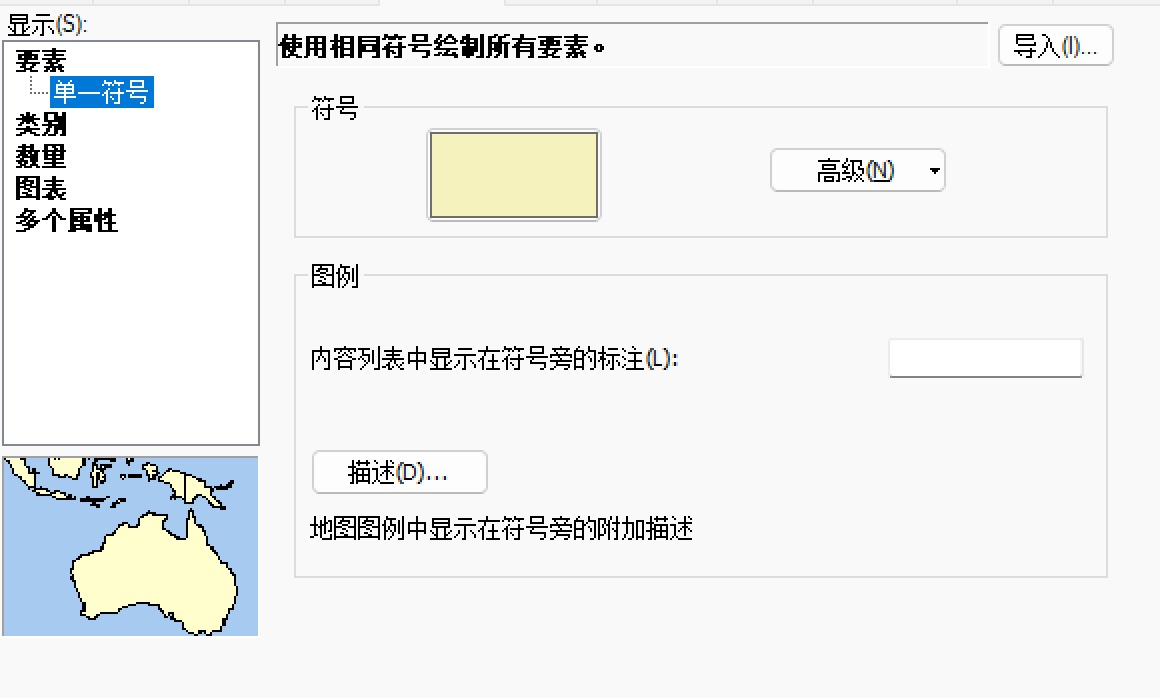

• 在属性里符号系统，选择这个，就是没有模版了，在“创建要素”中也可以看到
• ArcGIS主推的就是模版编辑

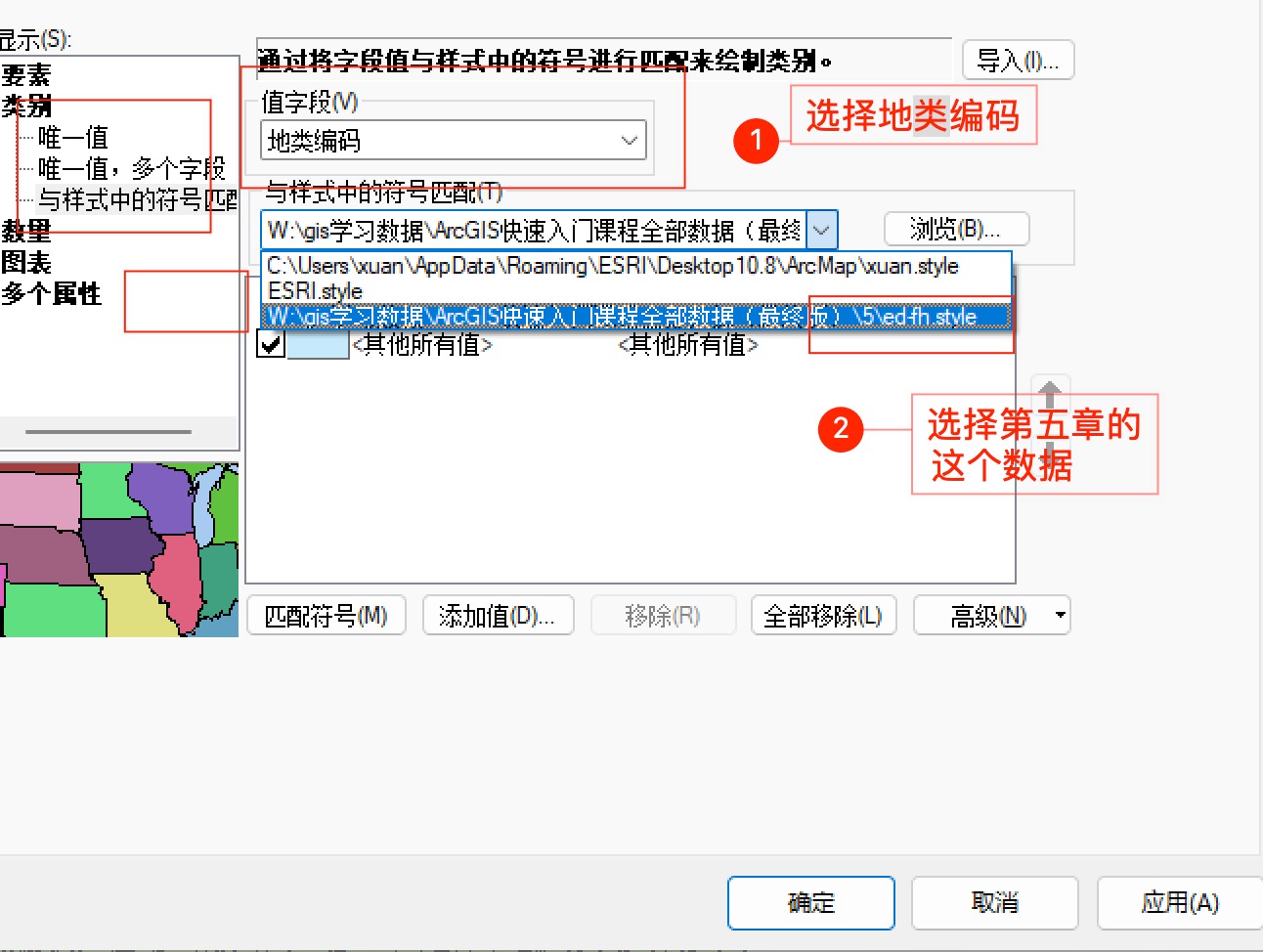

• 当前已经没有模版了，我们可以定义，选择地类编码，导入第五章的这个符号库，点一下匹配符号，然后可以快速构建

2 模版样式

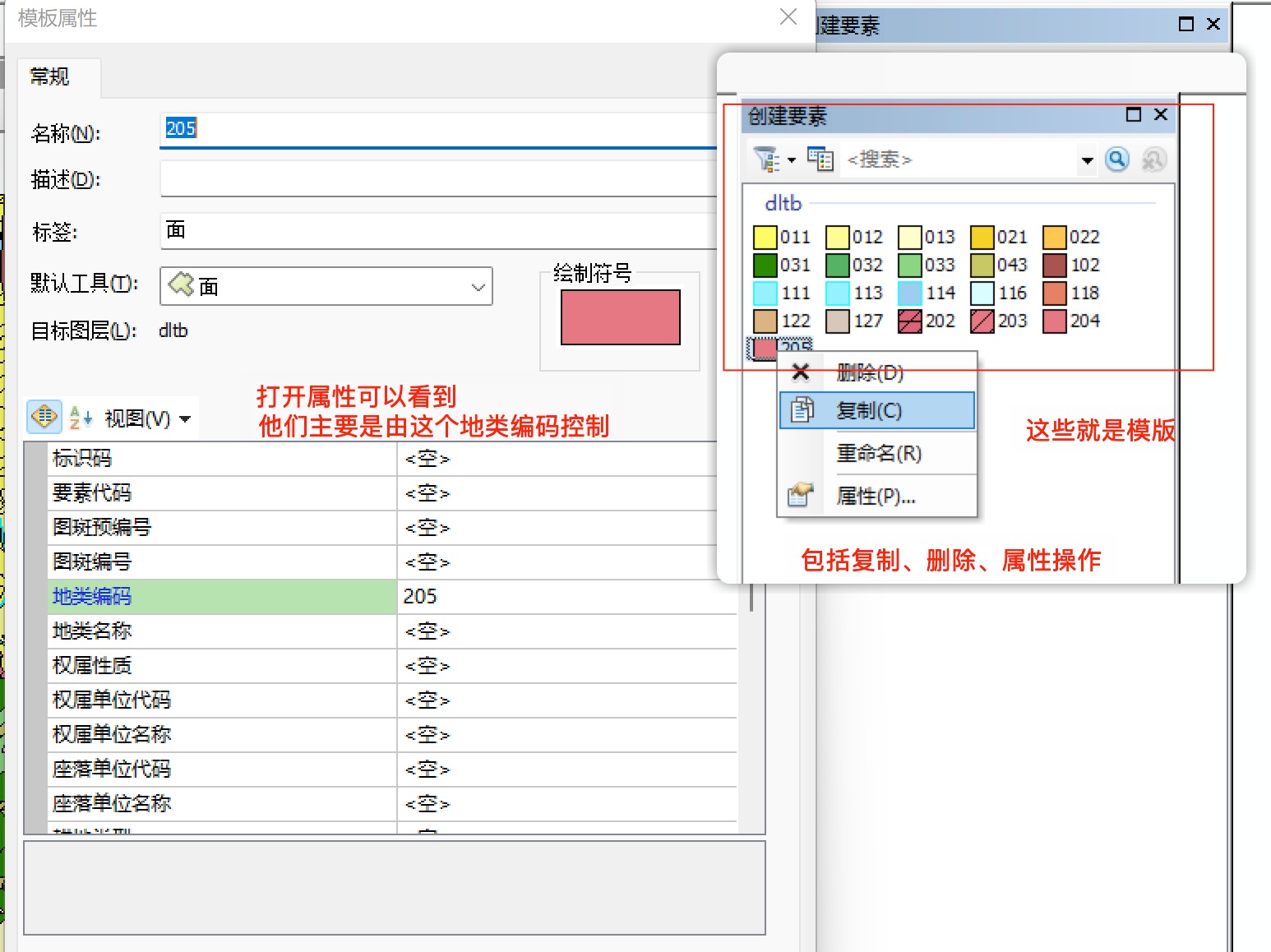

• 查看模版的一些属性

• 这样子我们平时用模版画图的同时，也会把属性给附加上，所以推荐大家平时用模版编辑

3 修改模版

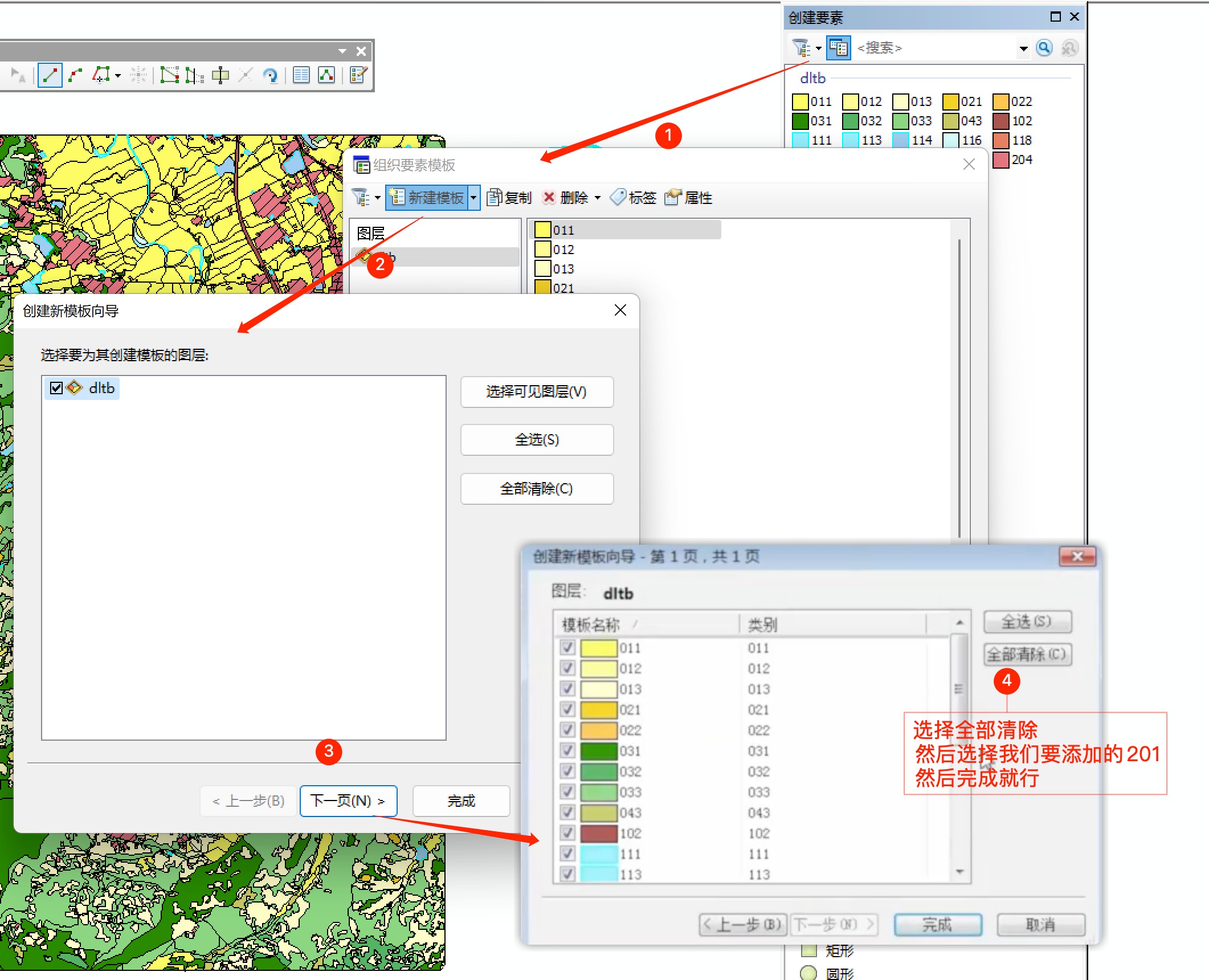

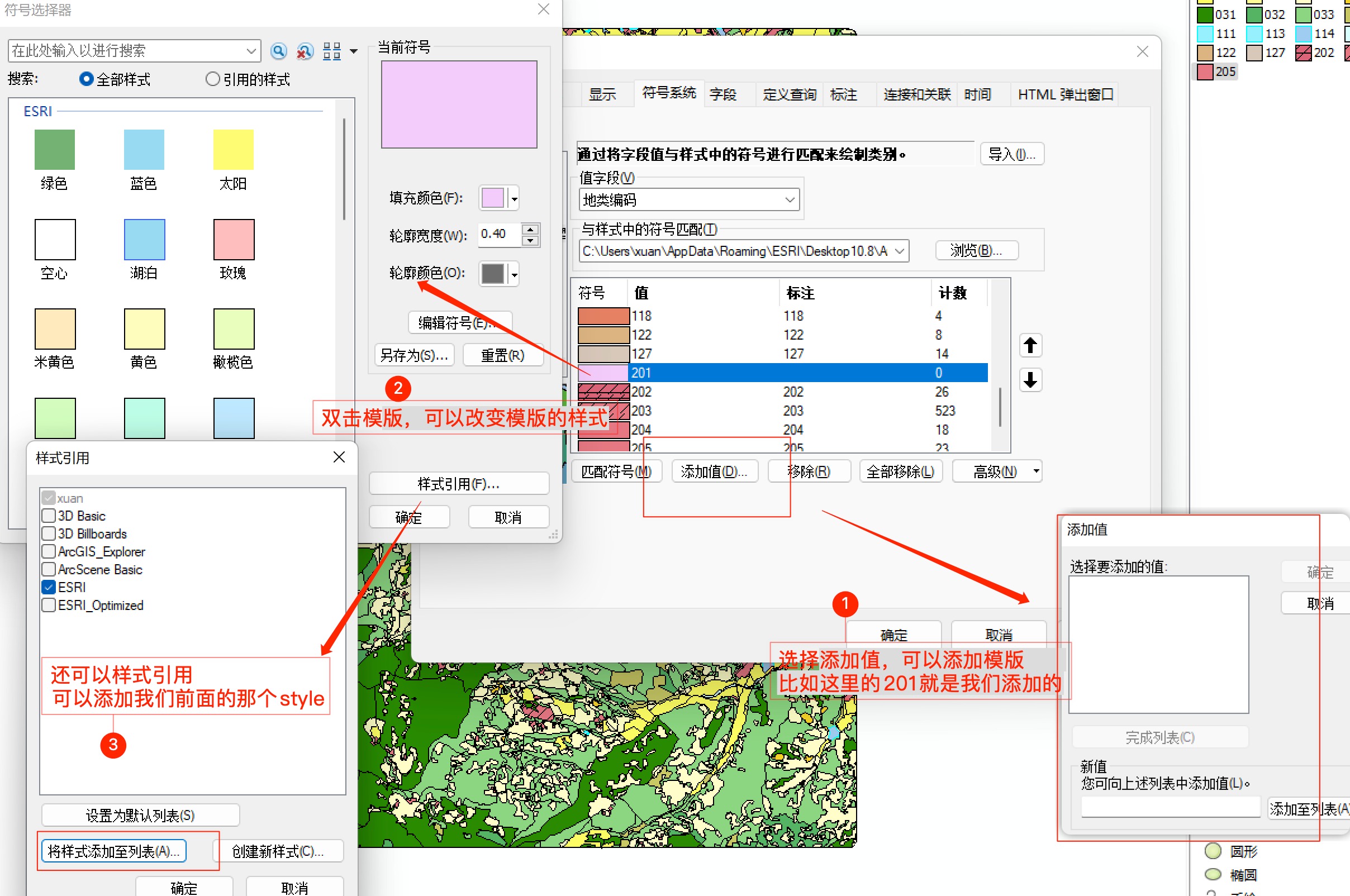

• 首先我们新建一个模版

• 新建模版的话，右键模版是找不到的（只有复制、删除、重命名），要去图层那里找

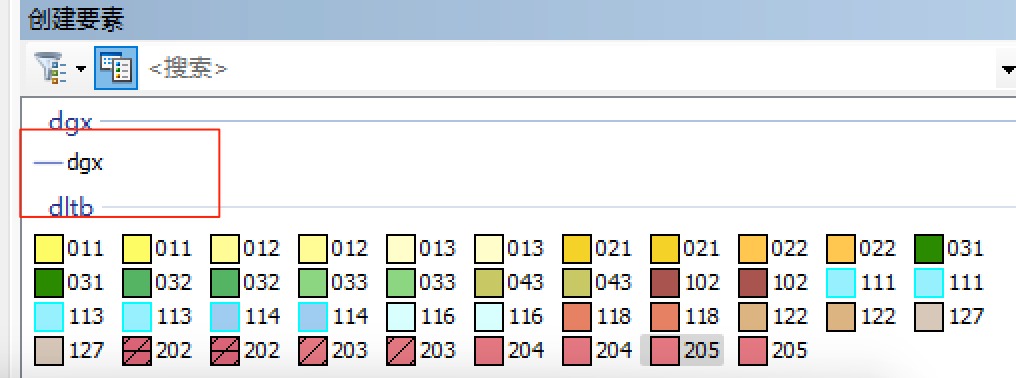

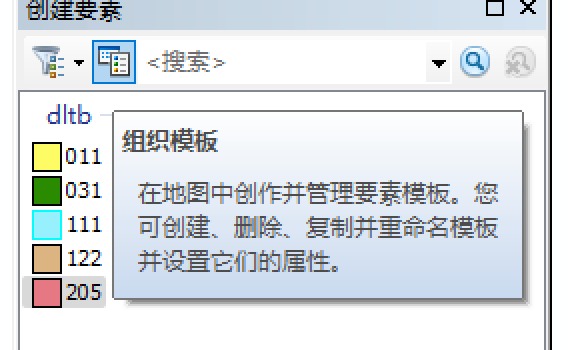

• 这样就创建好了，但是我们可以看到，右边创建要素里还是没有，我们得打开“组织模版”

• 一顿操作

• 然后在右边就有201了

• 再举一个例子，比如我们在导入这个等高线的文件后，右边是没有模版的，也是需要去“组织模版”里添加

4 设置要素模板的默认属性值

默认属性值是为要素模板设置的某些最重要的属性。在**“模板属性”**对话框中设置的属性将被指定给使用该要素模板创建的新要素。设置合适的默认值会节省时间并提高精度，因为新要素中属性会被自动填充。
任何地理数据库默认值都将被自动填充到比模板属性”对话框上的字段中。如果更新“模板属性”对话框上的属性值，使用该模板创建的新要素将被分配给该模板的默认属性，而不是地理数据库的默认属性。

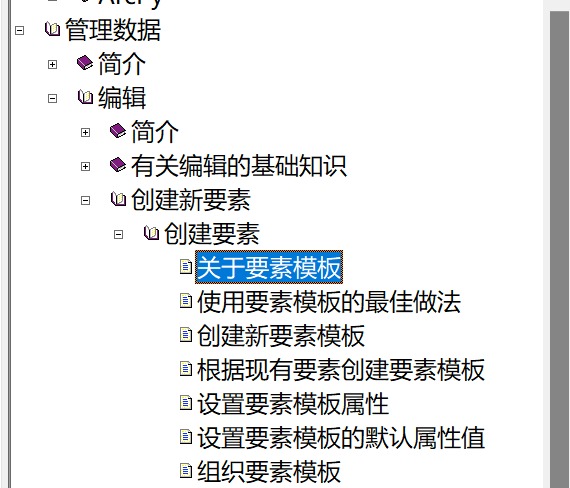

多查看帮助：

第4节 几种高级编辑方法

主要是介绍高级编辑里工具条里几种方法的使用

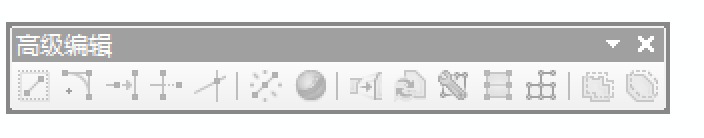

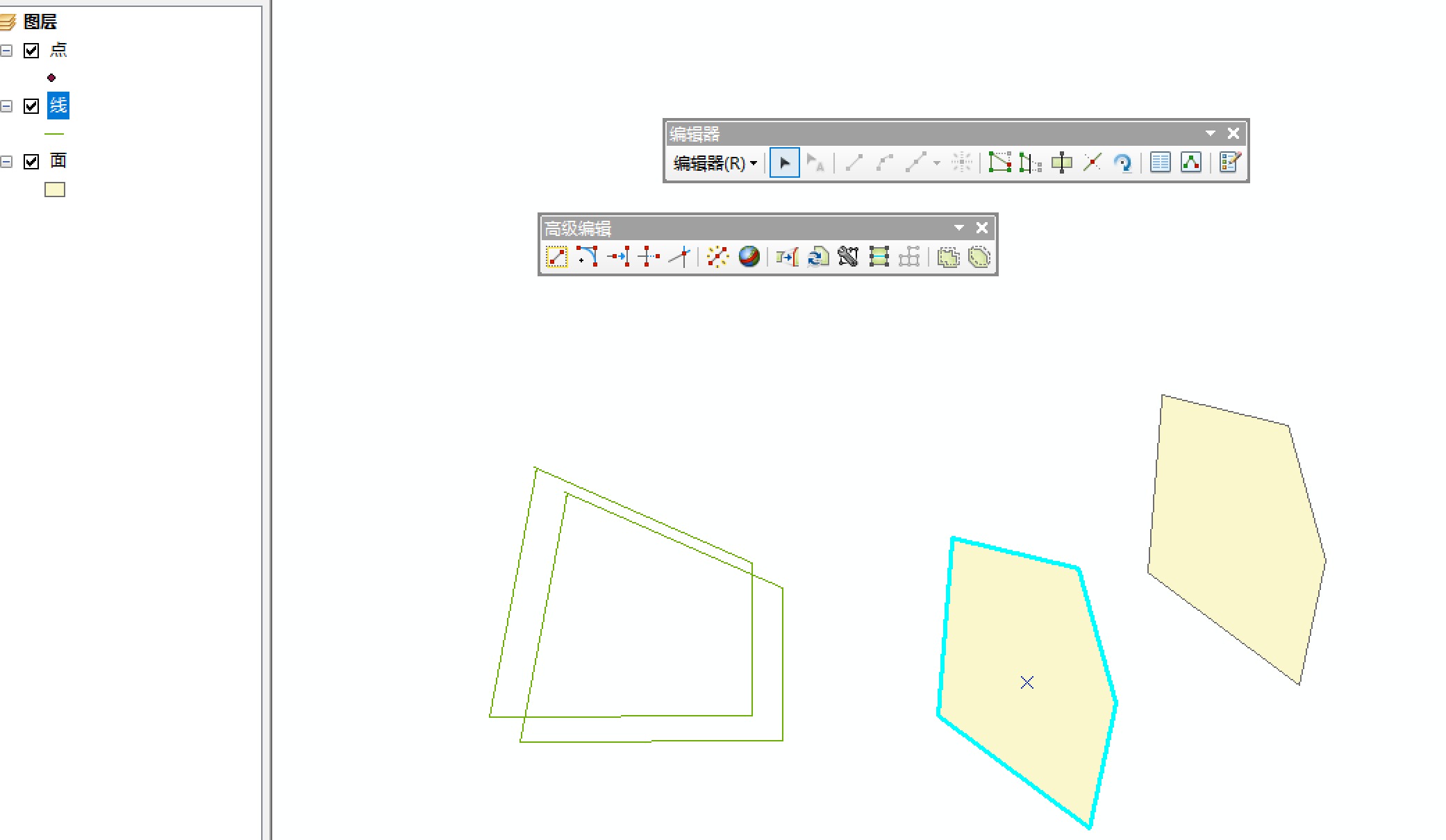

在上方右键，找到高级编辑，就可以打开该工具条

所有工具都可以选中然后按F1查看帮助

本节也是操作比较多，只看文字很难真正明白，所以文字可以用于辅助记忆，还是需要去看视频GIS | ArcGIS零基础工具实战教程 (地理信息系统）P20

1 复制要素工具

使用 "标准"工具条中的 "复制"和 "粘贴"时，可将要素直接粘贴到所复制要素的上方。但是，如果使用“高级编辑”’工具条中的"复制要素”工具，则只需在要粘贴要素的位置进行单击即可。此外，也可在粘贴要素时拖出一个框以缩放要素。此功能十分有用，因为它允许您对可编辑图层范围之外的不可编辑图层中的要素进行复制和缩放，以适合所编辑要素的范围。

• 画了面，复制到面层就是面，复制到线层就是面的边界

2 内圆角工具

• 用“内圆角”工具可创建与两条线段相切的圆弧。这将在线之间生成平滑而弯曲的连接，例如街道相交处的圆形路边
• 右键单击地图或按 0 键设置”内圆角”工具选项。这些迭项包括是否修剪一个或多个原始要素产生的重叠线段并使用固定半径值。

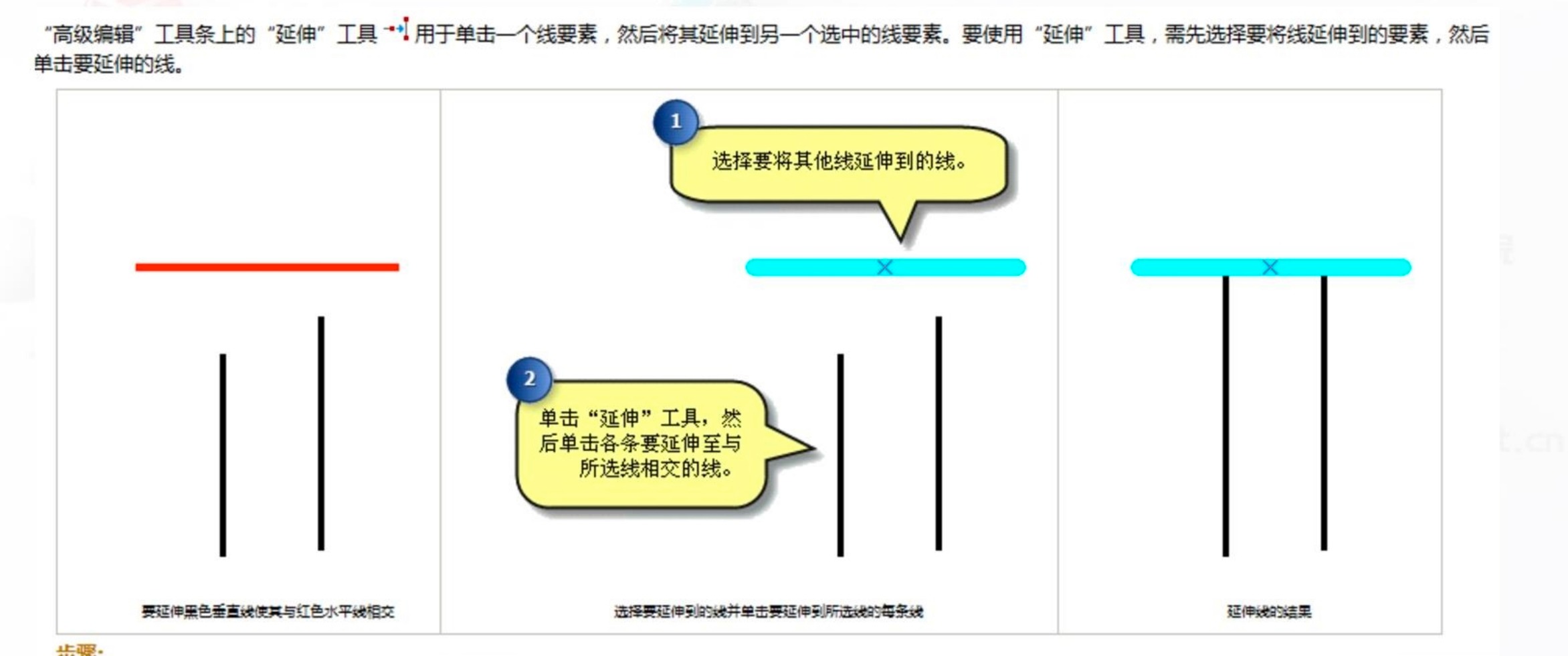

3 延伸工具

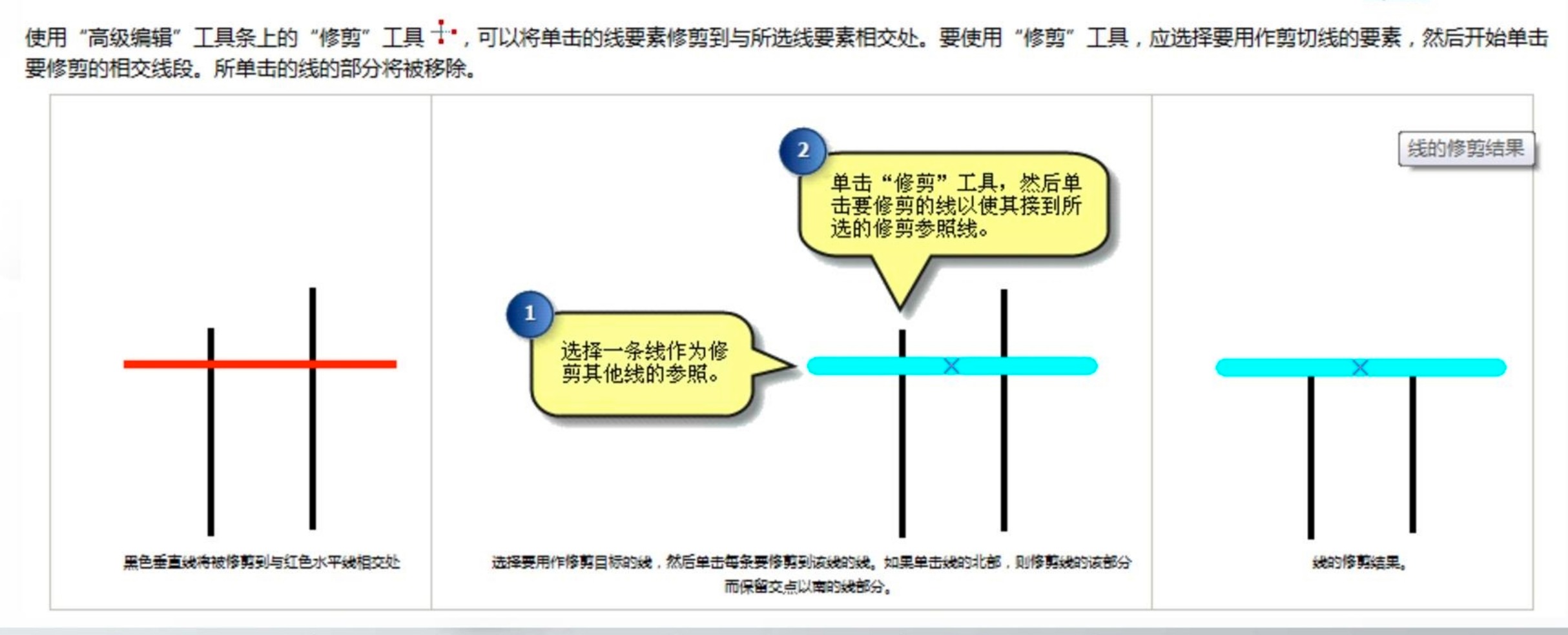

4 修剪工具

5 线相交

让两条线是相交了还是没有相交，要是相交就会被分割，没相交就是两条单独的线

• 步骤：
  1. 单击高级编辑工具条上的线相交工具。
  2. 单击要相交的第一个要素。
  3. 单击要相交的第二个要素。
  4. 或者，按0键设置交点选项。可选择是将要素延伸至交点还是添加一个新要素。
  5. 将指针移动到要使用的交点解决方案处。或者，按 Tab 以循环显示所有交点解决方案。最后一次单击可选择哪种交点解决方案正确，并在该交点处分割或延伸要素。

6 拆分多部件要素（分离）

• 首先是组合两个要素,相当于选中一个的时候另一个也会被选中

• 然后是拆分
  1. 单击编辑器 工具条上的编辑工具，
     选择要分离为多个独立要素的多部分要素。
  2. 单击高级编辑 工具条上的拆分。拆分后，多部分要素的各部分将变为独立的要素，每个要素都将被赋子相同的属性值。

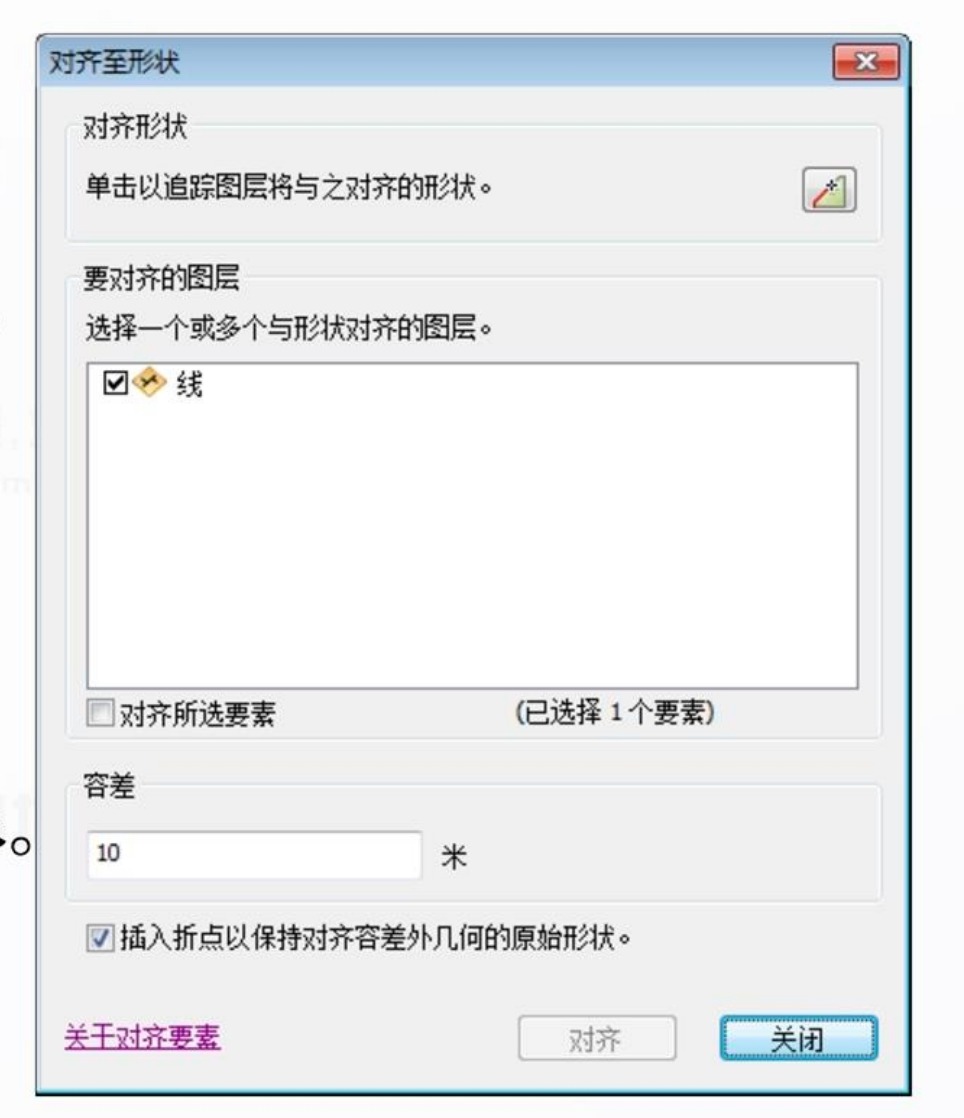

7 对齐工具

• 可使用“对齐至形状”将图层校正为追踪的形状。如果要将要素与其他要素的边匹配，这会非常有用。该情景通常会出现在以不同分辨率或比例或在不同时段捕获图层（这将导致边之间纵横交错、重叠或具有间距）的时候。

• 例如，您具有从非常准确的GPS 测量结果进行数字化的徒步小路。该小路沿着两类森林边缘的河岸。实际上，河流和森林边缘应与小路重合。但是，那些图层均源自较粗糙分辨率或不同的比例，因此它们横跨该小路构成z字形状。面与其覆盖的区域之间也存在间距。可使用“对齐至形状”交互式地绘制路径，以使图层与小路对齐，并使这些面形成连续的结构
