斩波稳定的基本理论，实际应用电路，重要结论

来源

斩波稳定的基本理论，实际应用电路，重要结论 (下)_哔哩哔哩_bilibili

up主：南城花再开

一、开关电容积分电路

---

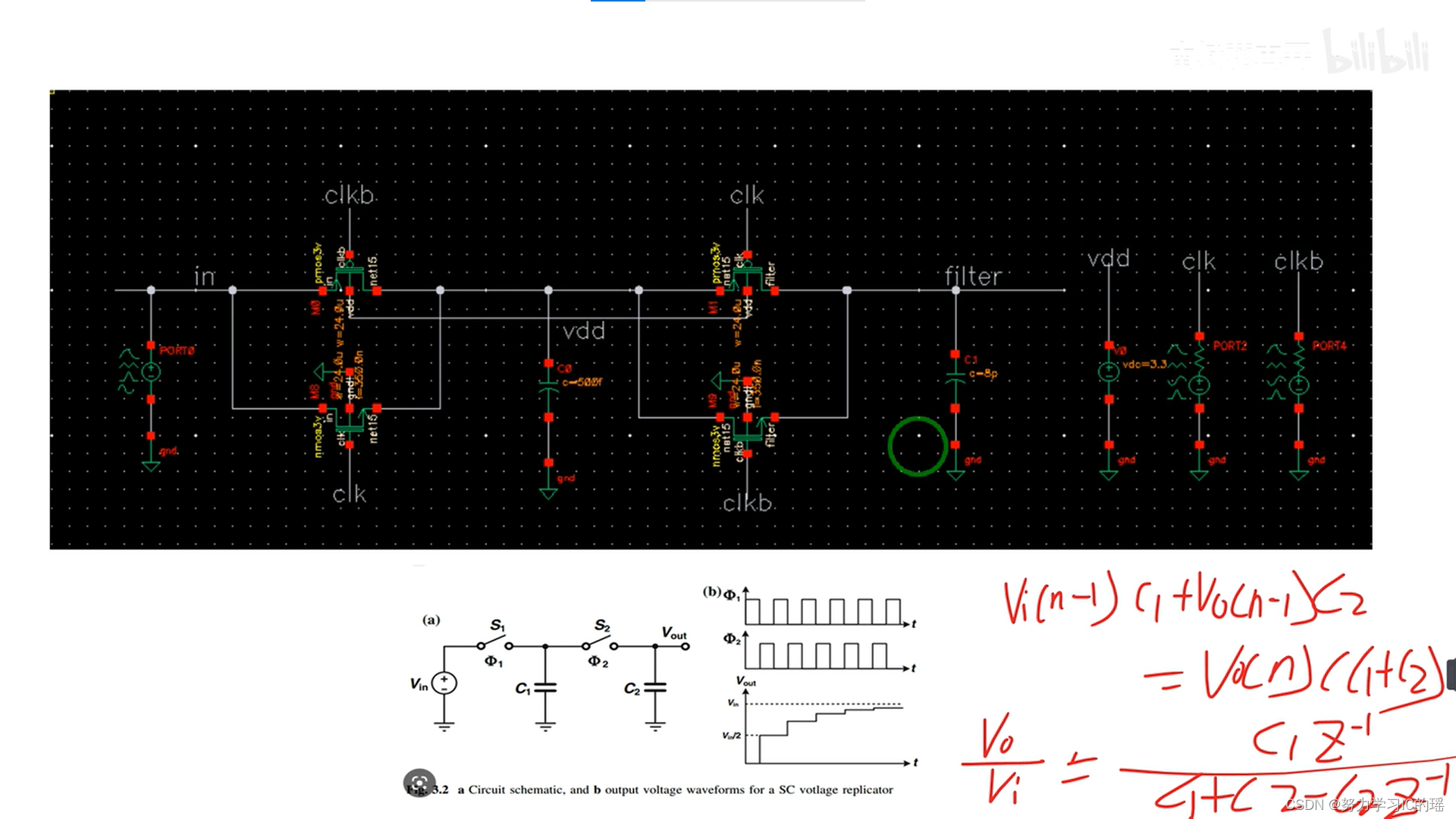

       1.原理

         Φ1闭合时，Φ2关闭，Vin的电荷储存到C1中。Φ2闭合后，C1的电荷转移到C2中。在Φ1再次闭合后，C2的电荷传递给Vout。因此输出会逼近直流VIn。

        总结： Φ1采样 ，Φ2积分，交叉进行。

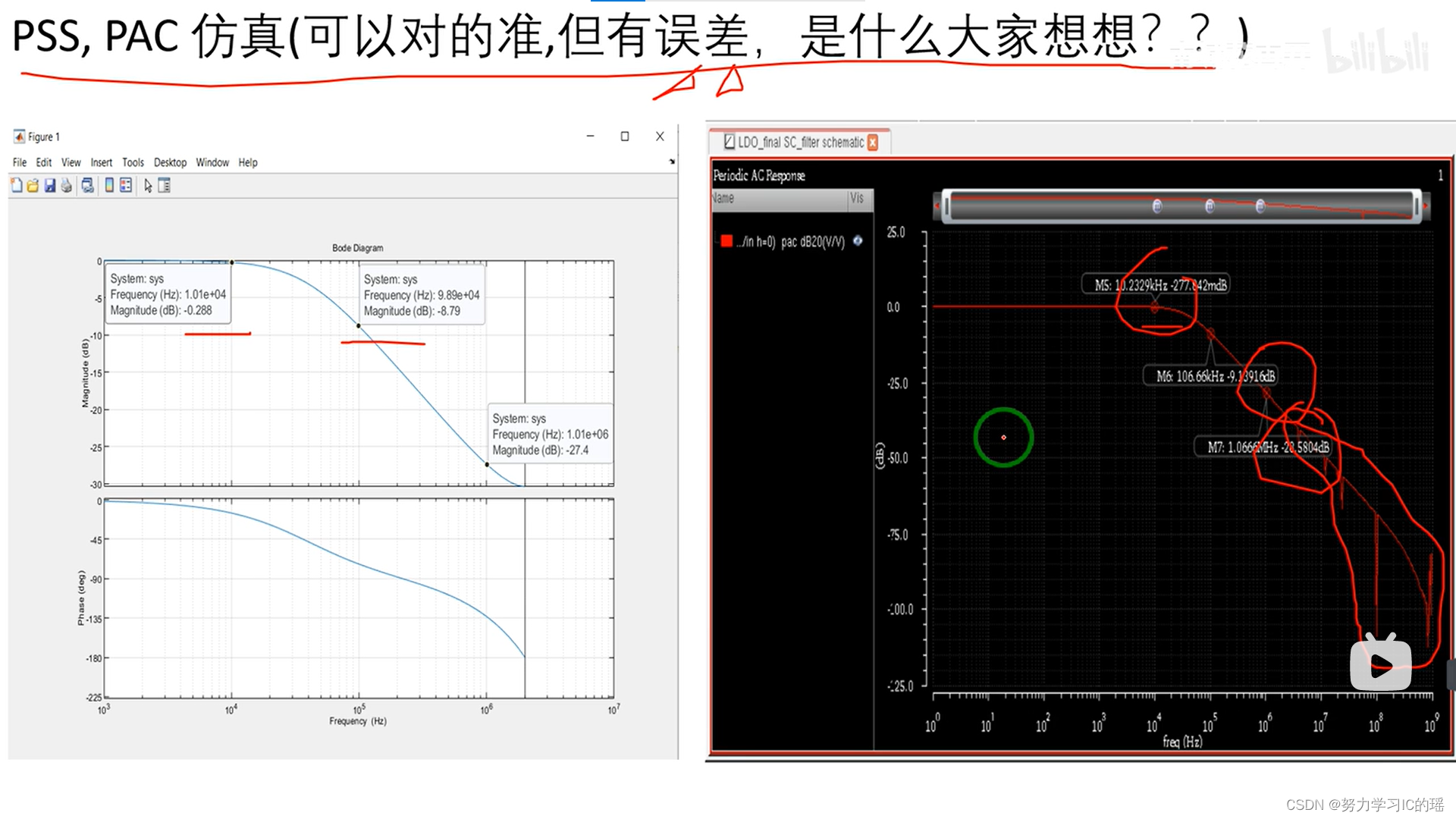

        2.仿真结果

        仿真结果与Z域分析产生的系统函数matlab分析结果相同，但是会有缺口notch，需要用notch filter。
