a) 被测设备（IUT）发送所支持的最长的 π/4 - 差分四相移键控（π/4-DQPSK）数据包类型（2-DH1、2-DH3、2-DH5、2-EV3 或 2-EV5）。用户净荷字节包含PRBS9伪随机数据。对于 2-DH1 数据包，用户净荷字节数为 31；对于 2-EV3 数据包，为 58；对于 2-DH3 数据包，为 356；对于 2-EV5 数据包，为 358；对于 2-DH5 数据包，为 656。
b) 被测设备（IUT）在最低工作频率下发射。
c) 测试仪使用以下应用于数据包基本速率部分的方法，计算被测设备（IUT）发送的数据包的初始中心频率误差：

a. 测试仪使用测量方法确定第一个前导比特 p0 的起始时间。
b. 测试仪计算数据包报头比特的比特中心（以 p0 为参考）相对于理想载波频率的频率偏差。
c. 测试仪从报头中选择那些与前一个和后一个比特值都相同的比特，这样这些比特就不会受到符号间干扰的显著影响（至少会有 18 个这种类型的比特）。测试仪也可以从报头中选择其他比特，但这些比特的频率偏差应进行补偿，以消除符号间干扰。
d. 测试仪计算那些代表发送 “1” 的所选数据包报头比特的平均频率偏差 Δω1。
e. 测试仪计算那些代表发送 “0” 的所选数据包报头比特的平均频率偏差 Δω2。
f. 测试仪计算初始频率误差 ωi = (Δω1 + Δω2)/2。

d) 测试仪针对数据包的初始频率误差 ωi 对数据包的增强数据速率部分进行补偿。
e) 测试仪将滚降因子为 0.4、3 dB带宽为 ±500 kHz的平方根升余弦测量滤波器应用于数据包的增强数据速率部分。
f) 测试仪将测量滤波器的输出划分为不重叠的 50 微秒的块，从参考符号之后的同步符号的标称起始处开始，到最终净荷循环冗余校验（CRC）符号的标称结束处结束（选择的用户净荷字节数使得这是一个整数个块）。
g) 对于每个块，测试仪按照《增强数据速率射频规范》附录 C 中的定义，计算该块的均方根误差矢量幅度（RMS DEVM）的采样相位 ε0 和频率误差 ω0（请注意，此计算包括该块紧前符号的信息，以便生成 50 个差分误差矢量）。记录每个块的频率误差 ω0 和均方根误差矢量幅度（RMS DEVM）。
h) 对于每个块，测试仪使用步骤 g) 中计算出的该块的采样相位 ε0 和频率误差 ω0，计算该块中每个符号的误差矢量幅度（DEVM）。记录每个符号的误差矢量幅度（DEVM）。
i) 对于被测设备（IUT）发送的其他数据包，重复步骤 c) 至 h)，直到总共测量了 200 个块（最后一个数据包末尾的任何剩余块应舍弃）。
j) 当被测设备（IUT）在以下频率发射时，重复步骤 b) 至 i)：

中间工作频率；
最高工作频率。

k) 如果被测设备（IUT）支持 8 进制差分相移键控（8DPSK）调制，则使用所支持的最长的 8DPSK 数据包类型（3-DH1、3-DH3、3-DH5、3-EV3 或 3-EV5）重复步骤 b) 至 j)。用户净荷字节包含伪随机二进制序列 9（PRBS9）伪随机数据。对于 3-DH1 数据包，用户净荷字节数为 11；对于 3-EV3 数据包，为 88；对于 3-DH3 数据包，为 536；对于 3-EV5 数据包，为 538 字节；对于 3-DH5 数据包，为 986。

方法二：综测仪CMW500

(1) 按右侧“Input Signal”软键，选择屏幕下方的“Packet Type...”，更换测试数据包类型为2DH5、3DH5。

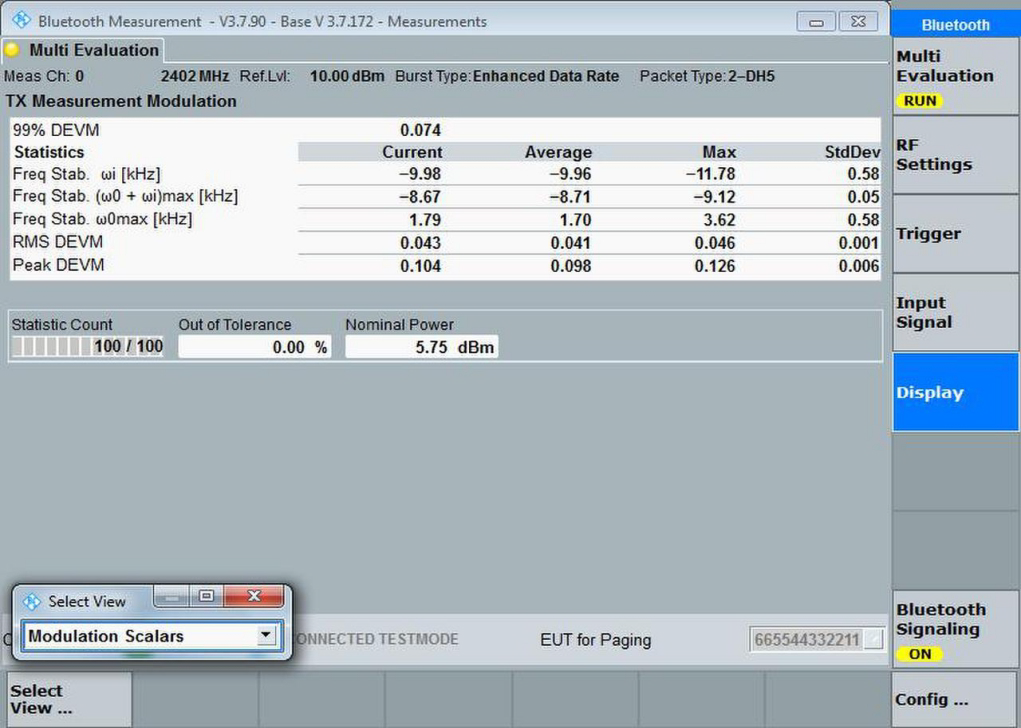

(2) 按右侧“Display”软键，选择“Modulation Scalars”视图，读取数据并记录ωi、ω0+ωi、ω0、RMS DEVM、
Peak DEVM 和99% DEVM。
(3) 按右侧“RF Settings”软键，选择屏幕下方的“Frequency/Channel...”更换测试信道，依次测试并记录数据。

测试条件

除非在个别测试用例中另有说明，否则以下内容在整个测试套件中均适用：

1. IUT 通过一个 50Ω 连接器与测试仪相连。如果没有天线接口，可以使用临时的 50Ω 接口或者合适的耦合装置。

2. 该测试案例应在正常运行条件下进行。

3、预期结果

1、载波频率稳定性：
对于所有数据包，-75 kHz < ωi < +75 kHz
对于所有数据块，-75 kHz <(ωi + ω0) < +75 kHz
对于所有数据块，-10 kHz < ω0 < +10 kHz

2、均方根误差矢量幅度（RMS DEVM）：
对于所有 π/4 - 差分四相移键控（π/4-DQPSK）数据块:

均方根误差矢量幅度（RMS DEVM）< 0.20

对于所有 8 进制差分相移键控（8DPSK）数据块

均方根误差矢量幅度（RMS DEVM）< 0.13

3、峰值误差矢量幅度（Peak DEVM）：
对于所有 π/4 - 差分四相移键控（π/4-DQPSK）符号

误差矢量幅度（DEVM）< 0.35

对于所有 8 进制差分相移键控（8DPSK）符号

误差矢量幅度（DEVM）< 0.25

4、99% 误差矢量幅度（99% DEVM）：
对于 99% 的 π/4 - 差分四相移键控（π/4-DQPSK）符号

误差矢量幅度（DEVM）< 0.30

对于 99% 的 8 进制差分相移键控（8DPSK）符号

误差矢量幅度（DEVM）< 0.20

・注释
测试仪应检查被测设备（IUT）发送的数据包类型是否正确（适用于环回和发射（TX）测试模式）以及净荷是否正确（仅适用于环回测试模式）；任何无效数据包都应丢弃，以避免测量结果受到干扰。
对于基于基本速率符号的测量：

测试仪对测量带宽的要求与《测试要求手册 / 一致性评估 / BV-07-C 调制特性》中所使用的要求相同。
在基本速率信号中测量比特 p0 位置的方法与《测试要求手册 / 一致性评估 / BV-07-C 调制特性》中所使用的方法相同。
为了获得对初始频率误差足够准确的估计，数据包基本速率部分的最小采样率为每个比特周期 8 个样本（可以使用内插法从较低的初始采样率得到此采样率）。
建议测试仪使用用户接入点（UAP）和接入地址（AM_ADDR）值的组合，以生成未经过扰码处理的数据包报头，该报头至少有五个 “1” 和至少五个 “0”（包括报头错误校验（HEC），但在进行前向纠错（FEC）之前），以确保对初始载波频率有良好的估计。
对于基于增强数据速率符号的测量：
用户净荷字节数的选择应尽可能接近最大数据包大小，但需满足同步符号、两个净荷报头字节（对于 n-DHx 数据包）、用户净荷和两个循环冗余校验（CRC）字节构成整数个误差矢量幅度（DEVM）块的限制条件。这确保了除尾部符号之外的所有符号的调制精度都能得到测量。
在每个测试数据包开始时，伪随机二进制序列 9（PRBS9）伪随机生成器用全 “1” 种子进行初始化。PRBS9 的第一个输出比特表示第一个用户净荷字节的最低有效位。
平方根升余弦测量滤波器的定义在 [射频规范] 中给出。测量滤波器的频率响应在距离载波频率 0.65 兆赫兹范围内的精度应为 ±0.25 分贝，并且对于距离载波频率超过 0.8 兆赫兹的频率，应提供至少 40 分贝的抑制。测量滤波器的要求是以被测设备（IUT）上的连接器为参考，因此包括了测试仪所应用的信号处理的所有方面所带来的影响。
当施加来自参考信号发生器的测试信号并遵循规定的测试程序时，测试仪的均方根误差矢量幅度（RMS DEVM）应小于 3%，峰值误差矢量幅度（Peak DEVM）应小于 8%。当测试信号的频率误差高达 ±75 千赫兹且符号速率误差高达 ±20 ppm 时，也应满足这一要求。
