一、SPI 总线基础

（一）定义

SPI（Serial Peripheral Interface）由 Motorola 公司开发，是一种通用数据总线。

（二）通信线组成

  1. SCK（Serial Clock）：串行时钟线，用于同步数据传输。
  2. MOSI（Master Output Slave Input）：主设备输出从设备输入线，主设备经此向从设备发送数据。
  3. MISO（Master Input Slave Output）：主设备输入从设备输出线，从设备经此向主设备发送数据。
  4. SS（Slave Select）：从设备选择线，用于选定特定从设备进行通信。

（三）通信特性

  1. 同步：数据传输在时钟信号（SCK）同步下进行。
  2. 全双工：主设备和从设备可同时双向传输数据。

（四）设备连接特点

支持一主多从模式，即一个主设备可连接多个从设备，通过 SS 线选择与之通信的从设备。

二、SPI 设备连接与引脚配置

（一）设备连接方式

  1. 公共线连接：所有 SPI 设备的 SCK、MOSI、MISO 分别相连。其中 SCK 负责同步，MOSI 用于主机向从机发送数据，MISO 用于从机向主机发送数据。
  2. 从机选择连接：主机引出多条 SS 控制线，分别连接各从机的 SS 引脚，通过控制 SS 线电平高低（一般低电平选中）来选择特定从机通信。
  3. 注意事项

在有多个从机的情况下，会出现主机一个 MISO、从机多个 MISO 的情况。为保证从机接收到的数据的一致性，当 SS 为高位（该从机未被使用）时，从机的 MISO 需设置为高阻态（相当于断掉），以此确保正在调用的从机数据能够准确传入主机之中。这样可避免未被选中的从机干扰正在通信的从机数据传输，保障 SPI 通信系统在多从机环境下的稳定性和准确性。

（二）引脚配置

  1. 输出引脚：配置为推挽输出，可提供较强驱动能力，保证数据传输速度与稳定性。
  2. 输入引脚：配置为浮空或上拉输入，可增强抗干扰能力和信号检测准确性。

三、W25Q64 FLASH 存储芯片要点

（一）引脚对应关系

  1. CLK 引脚对应 SPI 总线的 SCK（串行时钟引脚）。
  2. DI 与 DO 引脚对应 SPI 总线的 MOSI 和 MISO，但对应关系取决于芯片是主设备还是从设备。

（二）主从设备下引脚功能

当 W25Q64 芯片作为从设备时：

  1. DI（数据输入）引脚：从设备的数据输入需连接主机的设备输出，即 DI 应连接到主机的 MOSI。
  2. DO（数据输出）引脚：从设备的数据输出应连接主机的 MISO，即 DO 连接到 MISO。

四、应用要点

  1. 应用 SPI 总线时，需牢记其同步、全双工、一主多从特性。
  2. 连接 W25Q64 芯片与主机时，要准确理解引脚功能、连接方式及配置方法，以保障通信正常。

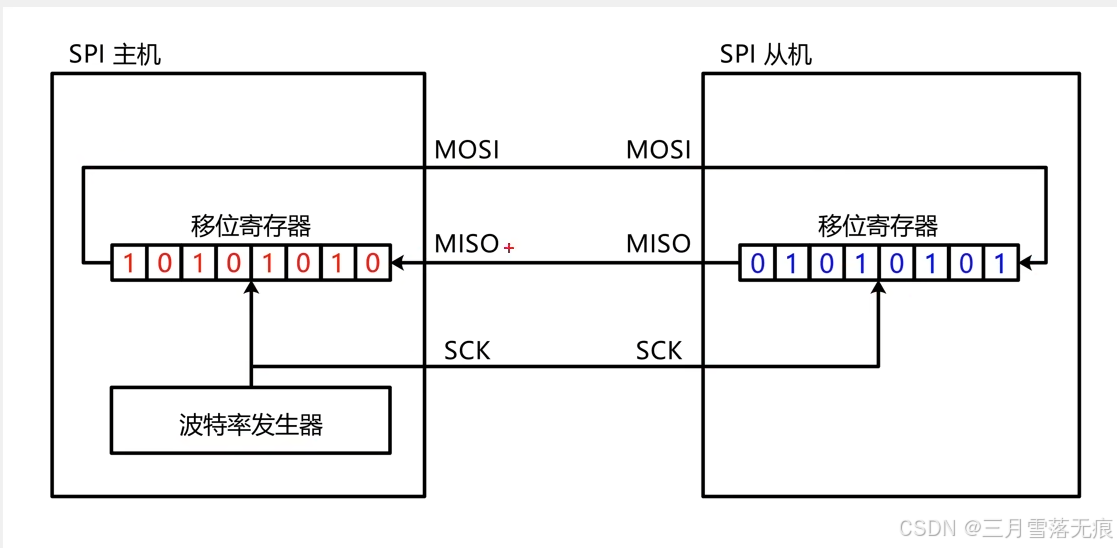

五、移位示意图

  • SPI时序

0模式是上升沿读取，下降沿切换字节，并且ss置0时同时开始传输数据

1模式时下降沿读取，上升沿切换字节，并且SCK置1时才开始传输数据

模式3与1对应，SCK波形取反，CPOL=1

模式2与0对应，SCK波形取反，CPOL=1

注意：模式0与模式3都是上升沿采入——模式1与模式2都是下降沿采入

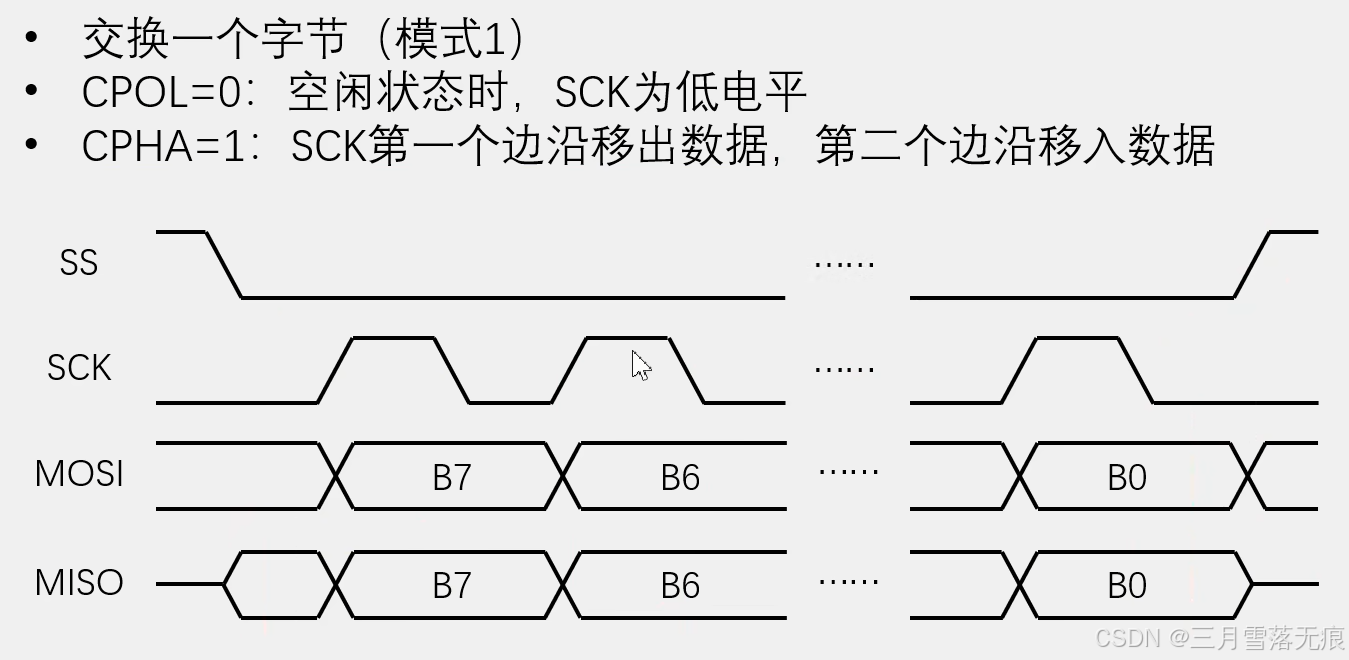

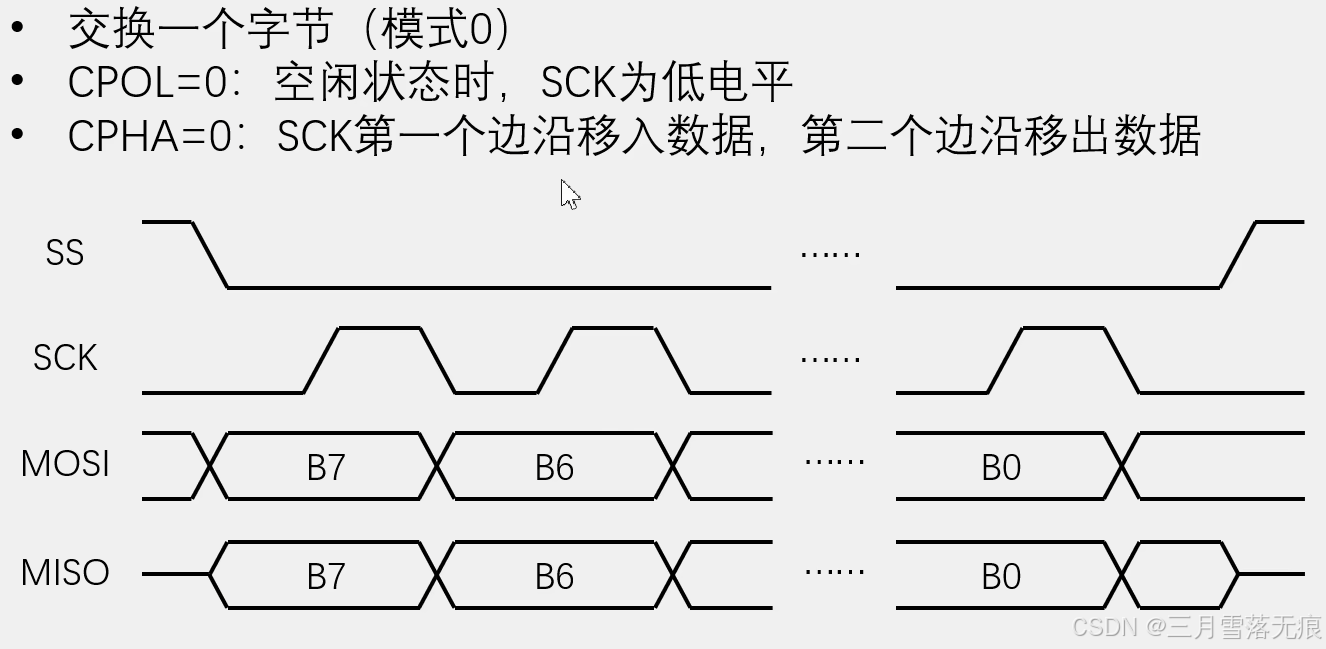

这两张图展示了 SPI（Serial Peripheral Interface，串行外设接口）的两种工作模式。

共同点

  • 都在描述交换一个字节的过程。
  • 都设定了CPOL = 0，即空闲状态时，SCK（时钟信号）为低电平。

不同点

  • 模式 0：CPHA = 0，SCK第一个边沿移入数据，第二个边沿移出数据。从波形图上看，在SCK的上升沿进行数据移入，下降沿进行数据移出。
  • 模式 1：CPHA = 1，SCK第一个边沿移出数据，第二个边沿移入数据 。从波形图上看，在SCK的上升沿进行数据移出，下降沿进行数据移入。

简单来说，两张图都是 SPI 在不同CPHA设置下交换一个字节数据的波形图，区别在于SCK不同边沿上数据的移入和移出操作不同。

初始化阶段：

将 SS（即 a）置 0 开始运行。

SS 为片选信号，用于选择要通信的从设备，低电平有效。

此操作目的是选中对应的从设备，使其进入准备接收和发送数据的状态，开启通信流程。

数据传输同步阶段：(模式一)

发送同步时钟（SCK，即 b）至高位。

SCK 为串行时钟信号，在时钟信号的上升沿和下降沿进行数据的发送和接收操作。

其目的是在上升沿时，为主从设备数据的发送和接收提供同步时机，让双方能够在同一时刻进行数据交互。

数据发送与读取阶段：

在同步时钟 SCK 上升沿时，MOSI（即 c）和 MISO（即 d）开始读取当前自己。

MOSI 是主输出从输入线，主设备通过它向从设备发送数据；

MISO 是主输入从输出线，从设备通过它向主设备发送数据。

此时，主设备将数据通过 MOSI 线发送，从设备将数据通过 MISO 线发送，双方同时读取各自线上的数据，实现数据的双向传输。

主机读取阶段：

当同步时钟 SCK 置 0，即下降沿到来时，主机读取数据。

因为在 SCK 下降沿时，数据在 MISO 线上处于稳定状态，主机可准确读取从设备通过 MISO 线发送过来的数据。

整段数据交换完成阶段：

重复上述 SCK 上升沿发送数据、下降沿读取数据的操作，即可完成一整段数据交换。在此过程中，SS 保持低电平选中从设备，SCK 不断产生上升沿和下降沿，MOSI 和 MISO 逐位传输数据。通过多次重复这些操作，逐位完成一整段数据的双向交换。

继续通信阶段：

若主设备和从设备之间还有数据需要传输，即继续接收数据时，重复上述所有操作。也就是继续利用 SS、SCK、MOSI、MISO 协同工作，重复时钟信号的上升沿发送数据、下降沿读取数据的过程，实现后续数据的交换。

结束通信阶段：

若主设备完成数据交换，不需要继续通信，将 SS（即 a）置 1，从机停止运行，同时将 MISO（即 d）设置至高阻态。

SS 拉高表示取消对从设备的选择，使从设备停止通信操作进入空闲状态；

MISO 高阻态意味着该引脚在电气上与电路断开，不输出信号，避免对其他设备产生干扰。

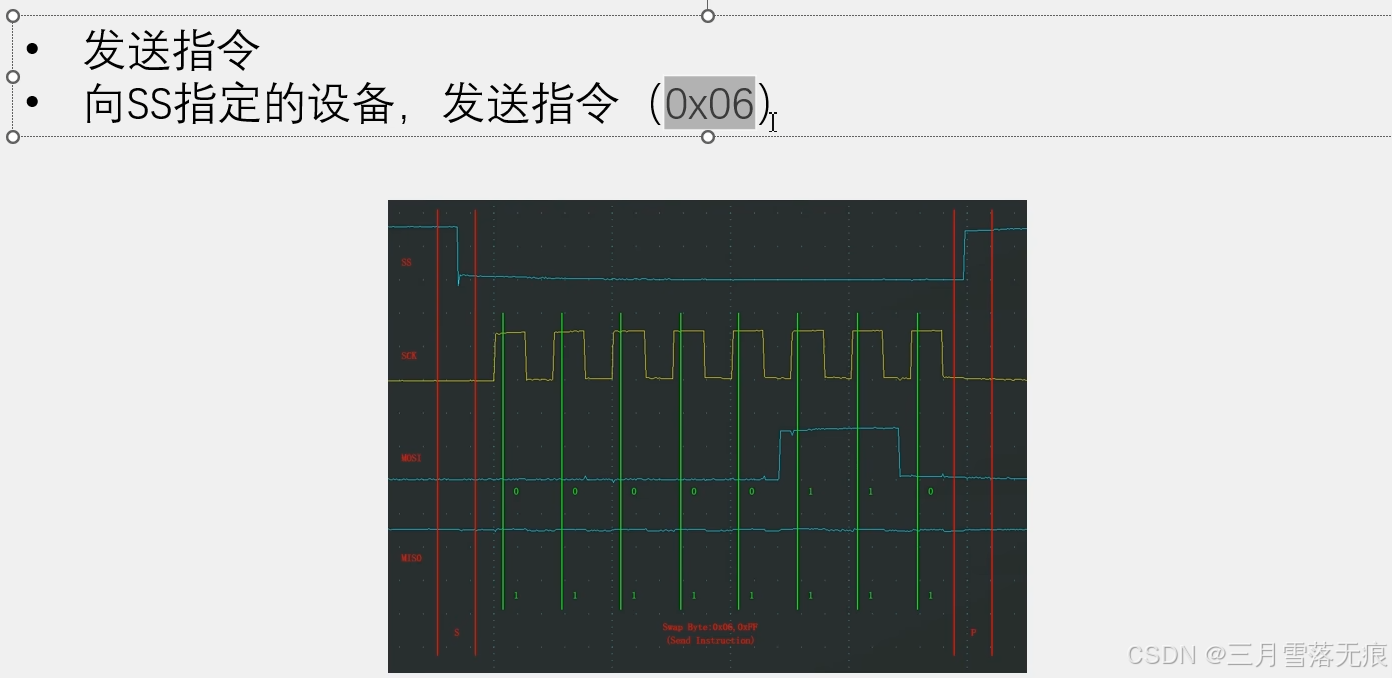

  • SPI时序

这里的0x06是写使能，0x03是读指令

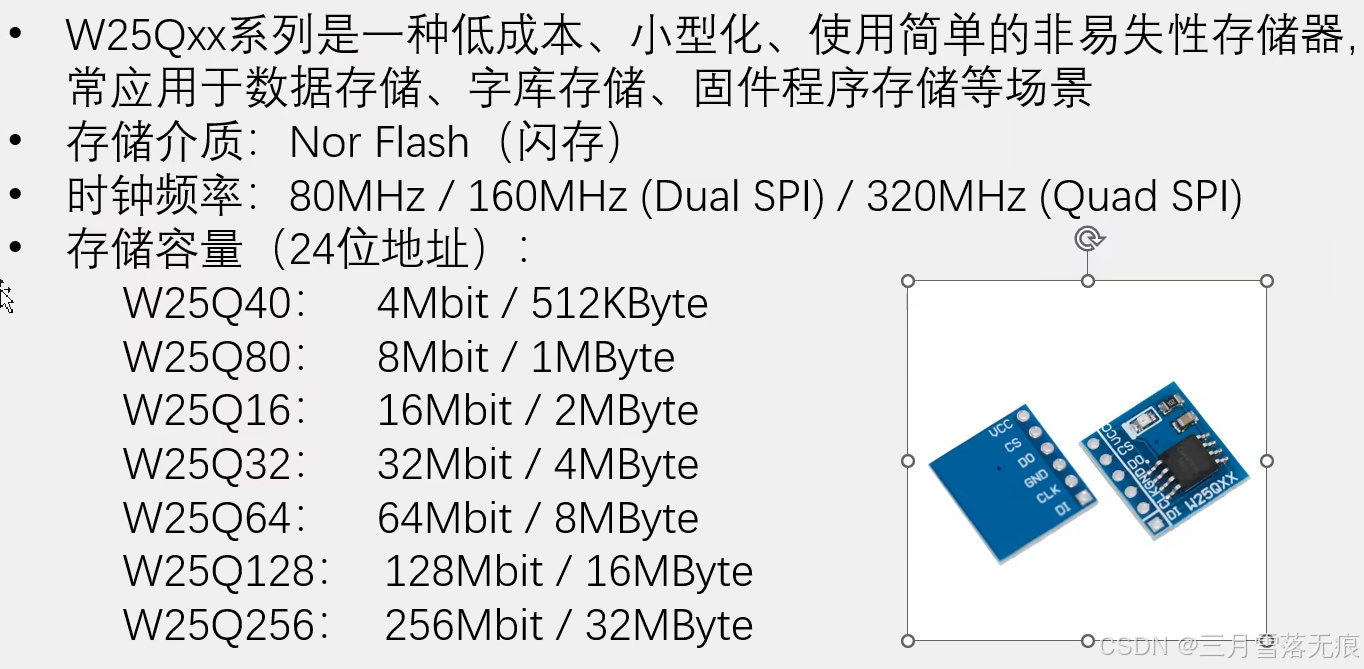

W25Q64简介

W25Q64

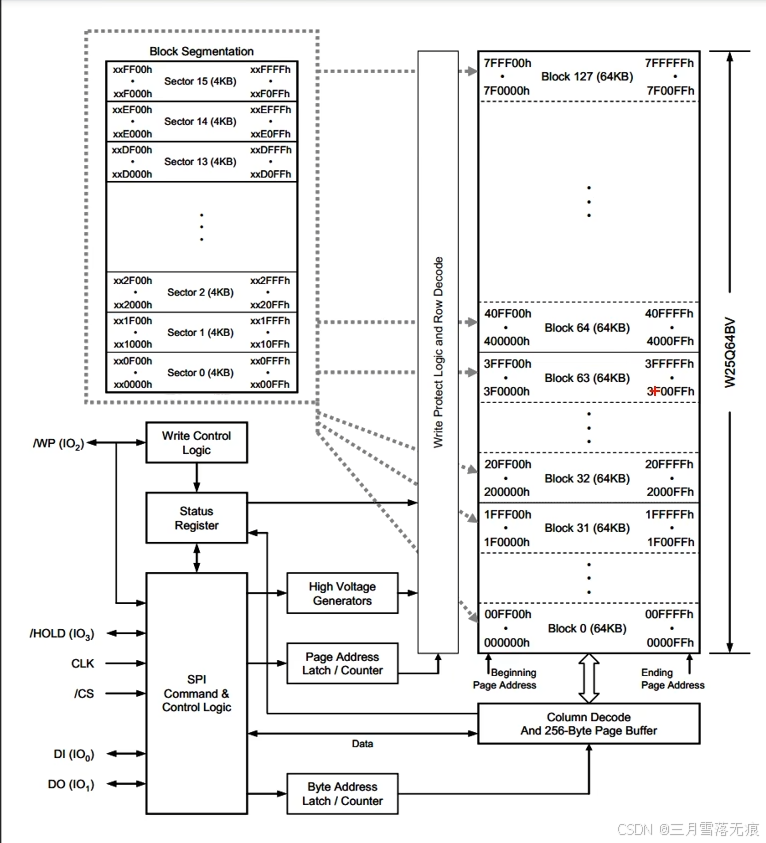

1. 存储区域划分（Block Segmentation）

图的左上角展示了存储区域的划分。可以看到不同的扇区（Sector），每个扇区大小有 4KB 或 1KB ，并且有对应的十六进制地址范围。例如，Sector 15 的地址范围是 0xF000h - 0xFFFFh ，大小为 4KB。扇区是存储设备中用于数据擦除和编程的基本单元。

2. 存储块（Block）

图的右侧展示了不同的存储块（Block），每个块的大小为 64KB ，并且有对应的十六进制地址范围。例如，Block 127 的地址范围是 0x7F000h - 0x7FFFFh 。存储块是由多个扇区组成的，在闪存中，擦除操作通常是以块为单位进行的。

3. 控制逻辑部分

  • Write Control Logic：写控制逻辑，负责管理数据写入操作，/WP（Write Protect）引脚用于控制写保护功能。
  • Status Register：状态寄存器，用于存储芯片的状态信息，如操作是否完成、是否有错误等。
  • SPI Command & Control Logic：SPI（Serial Peripheral Interface）命令和控制逻辑，用于处理通过 SPI 接口发送的命令和数据。相关引脚包括 /HOLD、CLK、/CS、DI（Data In）和 DO（Data Out）。
  • High Voltage Generators：高压发生器，用于在编程和擦除操作时提供所需的高电压。
  • Page Address Latch / Counter 和 Byte Address Latch / Counter：分别用于锁存页地址和字节地址，在闪存操作中，数据是以页为单位进行读写的。

4. 解码和缓冲部分

  • Write Protect Logic and Row Decode：写保护逻辑和行解码，用于选择特定的存储行。
  • Column Decode And 256 - Byte Page Buffer：列解码和 256 字节页缓冲，用于在读写操作时缓存数据。页缓冲器可以提高数据传输的效率，在页编程和读取操作中起到重要作用。

总体来说，这张图详细描述了存储芯片内部的地址组织结构以及实现数据读写、擦除等操作的控制逻辑和电路模块，有助于理解闪存芯片的工作原理和操作流程。

疑问：为什么FLASH操作相对于RAM操作如此繁琐？

  1. Flash 存储器特性：
    1. Flash 是一种掉电不丢失的存储器。
    2. 为保证掉电不丢失特性，同时实现足够大的存储容量和较低成本，在其他方面做出妥协，如操作便携性。
  2. Flash 与 RAM 在写入操作上的差异：
    1. RAM 写入特点：写入操作简单直接，想写哪里就写哪里，想写多少都可以，并且支持覆盖写入。
    2. Flash 写入特点：写入操作不如 RAM 简单直接，不具备像 RAM 那样想写哪里就写哪里、想写多少就写多少以及覆盖写入的特性 ，需要遵守上面tu'pia

一．SPI通信层配置

  1. 设置void MySPI_Init(void) --引脚初始化

端口设置PA4.5.6.7，其中a6设置GPIO_Mode_IPU，其余设置GPIO_Mode_Out_PP（why）

  1. 从机选择（给这几个GPIO换个名字）

void MySPI_W_SS(uint8_t BitValue)

void MySPI_W_SCK(uint8_t BitValue)

void MySPI_W_MOSI(uint8_t BitValue)

uint8_t MySPI_R_MISO(void)

  1. 在void MySPI_Init(void) 函数中添加引脚初始化

MySPI_W_SS(1);MySPI_W_SCK(0);

  1. 根据SPI基本时序单元图封装函数

void MySPI_Start(void)

void MySPI_Stop(void)

uint8_t MySPI_SwapByte(uint8_t ByteSend)

注意：MySPI_W_MOSI(ByteSend & (0x80 >> i));//取输入数据最高位（&只要有一个为0，都为0）

 MySPI_W_SCK(1);//SCK置高位

  if (MySPI_R_MISO() == 1){ByteReceive |= (0x80 >> i);}

  //主机把从机的高位接受进来（|只要有一个为1，都为1），把第I位设置成1

  //关于MySPI_R_MISO() == 1？刚刚设置ByteReceive = 0x00了嘛，所以如若接收到的这位是0，直接不用管了呀，它本身这个位置上的数就是0

  MySPI_W_SCK(0);//SCK置低位

//交换数据不就是既发送也接受，如果想读取就随便发送然后接收就行，想写入，就发送写入值，不操作接收的返回值即可（ByteReceive = 0x00;已经在函数中设置过了，如果想要读取就改成ByteSend = 0x00后进行逻辑上的调整即可，只要满足主从交换就没问题）

  1. 补充：模式123如何改

模式1

MySPI_W_SCK(1);

MySPI_W_MOSI(ByteSend & (0x80 >> i));

MySPI_W_SCK(0);

if (MySPI_R_MISO() == 1){ByteReceive |= (0x80 >> i);}

模式3（注意，源代码中MySPI_W_SCK(0改成MySPI_W_SCK(1)）

MySPI_W_SCK(0);

MySPI_W_MOSI(ByteSend & (0x80 >> i));

MySPI_W_SCK(1);

if (MySPI_R_MISO() == 1){ByteReceive |= (0x80 >> i);}

二．SPI上层配置——W25Q64

1.初始化与读ID，保证SPI底层逻辑调用成功

void W25Q64_Init(void)

{ MySPI_Init();}

void W25Q64_ReadID(uint8_t *MID, uint16_t *DID)

{ // 1. 启动 SPI 通信

    MySPI_Start();

    // 2. 发送 JEDEC ID 读取命令

    MySPI_SwapByte(W25Q64_JEDEC_ID);

    // 3. 读取制造商 ID

    *MID = MySPI_SwapByte(W25Q64_DUMMY_BYTE);

    // 4. 读取设备 ID 的高 8 位

    *DID = MySPI_SwapByte(W25Q64_DUMMY_BYTE);

    // 5. 将高 8 位左移 8 位

    *DID <<= 8;

    // 6. 读取设备 ID 的低 8 位，并与高 8 位合并

    *DID |= MySPI_SwapByte(W25Q64_DUMMY_BYTE);

    // 7. 停止 SPI 通信

    MySPI_Stop();}

解析：

代码逐行解释


  1. MySPI_Start();：

    • 调用 MySPI_Start 函数，该函数的作用是启动 SPI 通信。通常，这意味着将 SPI 接口的片选信号（CS）拉低，以选中 W25Q64 芯片。

  2. MySPI_SwapByte(W25Q64_JEDEC_ID);：

    • 调用 MySPI_SwapByte 函数，发送 W25Q64_JEDEC_ID 命令。W25Q64_JEDEC_ID 是一个预定义的常量，表示读取 JEDEC ID 的命令码。MySPI_SwapByte 函数会在发送一个字节的同时接收一个字节的数据。

  3. *MID = MySPI_SwapByte(W25Q64_DUMMY_BYTE);：

    • 发送一个虚拟字节 W25Q64_DUMMY_BYTE，并将接收到的字节存储到 MID 指针所指向的内存位置。这个接收到的字节就是 W25Q64 芯片的制造商 ID。

  4. *DID = MySPI_SwapByte(W25Q64_DUMMY_BYTE);：

    • 再次发送一个虚拟字节 W25Q64_DUMMY_BYTE，并将接收到的字节存储到 DID 指针所指向的内存位置。这个接收到的字节是设备 ID 的高 8 位。

  5. *DID <<= 8;：

    • 将 DID 的值左移 8 位，为存储设备 ID 的低 8 位腾出空间。

  6. *DID |= MySPI_SwapByte(W25Q64_DUMMY_BYTE);：

    • 发送另一个虚拟字节 W25Q64_DUMMY_BYTE，并将接收到的字节（设备 ID 的低 8 位）与 DID 的高 8 位进行按位或运算，合并成一个完整的 16 位设备 ID。

  7. MySPI_Stop();：

    • 调用 MySPI_Stop 函数，停止 SPI 通信。通常，这意味着将 SPI 接口的片选信号（CS）拉高，取消对 W25Q64 芯片的选中。

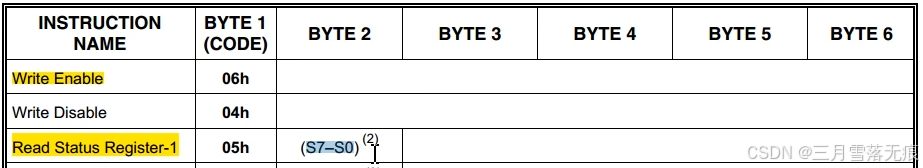

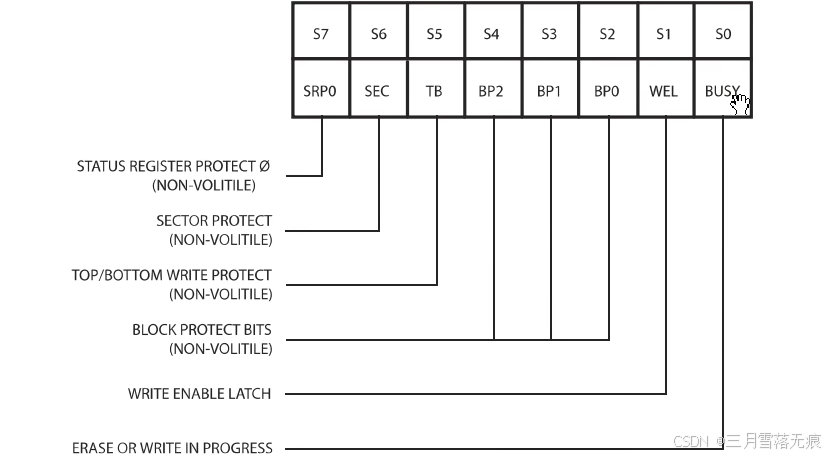

2.写使能与通过读状态寄存器判断是否在忙

void W25Q64_WaitBusy(void)
{
    // 1. 启动 SPI 通信
    MySPI_Start();

    // 2. 发送读取状态寄存器 1 的命令
    MySPI_SwapByte(W25Q64_READ_STATUS_REGISTER_1);

    // 3. 循环检查状态寄存器 1 的最低位（忙碌标志位）
    while ((MySPI_SwapByte(W25Q64_DUMMY_BYTE) & 0x01) == 0x01)
    {
        // 若最低位为 1，表示芯片处于忙碌状态，继续循环等待
        // 最后一位为Busy位，具体参考芯片手册
    }

    // 4. 停止 SPI 通信
    MySPI_Stop();
}

注意：为了放置死循环意外卡死，可以设置变量Timeout

void W25Q64_WaitBusy(void)
{
	uint32_t Timeout;
	MySPI_Start();
	MySPI_SwapByte(W25Q64_READ_STATUS_REGISTER_1);
	Timeout = 100000;
	while ((MySPI_SwapByte(W25Q64_DUMMY_BYTE) & 0x01) == 0x01)
	{
		Timeout --;
		if (Timeout == 0)
		{
			break;
		}
	}
	MySPI_Stop();
}

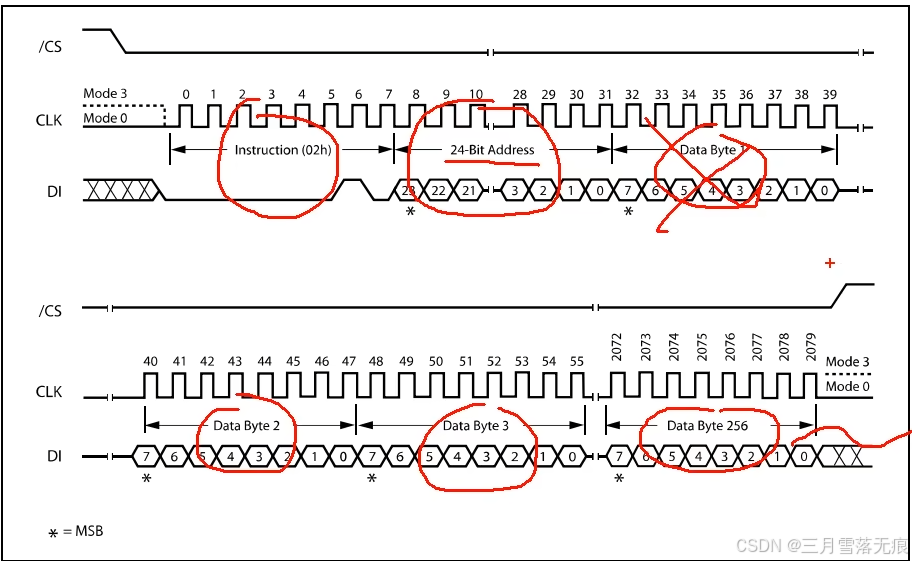

3.页编程函数

解读：先发送指令码02，再发送三个地址（A0-A23），再发送数据

注意：只能发送256个Byte，多出会覆盖第一个

void W25Q64_PageProgram(uint32_t Address, uint8_t *DataArray, uint16_t Count)
  • *DataArray  为了调用效率提升，设置一个数组提升效率，数组需要指针进行传递，数据类型定义为指针函数
  • uint16_t Count   表示写多少个，注意要使用uint16，写入数据的数量范围为0-256
void W25Q64_PageProgram(uint32_t Address, uint8_t *DataArray, uint16_t Count)
{
	uint16_t i;

	W25Q64_WriteEnable();

	MySPI_Start();
	MySPI_SwapByte(W25Q64_PAGE_PROGRAM);
	MySPI_SwapByte(Address >> 16);
	MySPI_SwapByte(Address >> 8);
	MySPI_SwapByte(Address);
	for (i = 0; i < Count; i ++)
	{
		MySPI_SwapByte(DataArray[i]);
	}
	MySPI_Stop();

	W25Q64_WaitBusy();
}
 问：为什么Address右移传输？

在W25Q64_PageProgram函数中，MySPI_SwapByte(Address >> 16);、MySPI_SwapByte(Address >> 8); 和 MySPI_SwapByte(Address); 这几行代码使用右移操作是为了将 32 位的地址 Address 拆分成三个 8 位字节，以便通过 SPI 接口逐字节发送到 W25Q64 芯片。下面详细解释其原理和原因。

1. W25Q64 芯片的通信协议

W25Q64 是一款基于 SPI 接口的闪存芯片，当进行页编程（Page Program）操作时，需要向芯片发送一系列命令和数据。具体来说，首先要发送页编程命令（W25Q64_PAGE_PROGRAM），然后发送 3 字节的地址，最后发送要写入的数据。

2. 地址拆分的必要性

SPI 接口是一种串行通信接口，每次只能传输 8 位（1 字节）的数据。而 Address 是一个 32 位的无符号整数，为了将这个 32 位的地址通过 SPI 接口发送给 W25Q64 芯片，需要将其拆分成 3 个 8 位字节。

3. 右移操作的作用

右移操作（>>）是一种位运算，用于将一个数的二进制表示向右移动指定的位数。在这个函数中，右移操作的具体作用如下：

  • MySPI_SwapByte(Address >> 16);：将 Address 右移 16 位，这样就把 Address 的高 8 位移动到了低 8 位，然后通过 MySPI_SwapByte 函数将这 8 位发送出去。
  • MySPI_SwapByte(Address >> 8);：将 Address 右移 8 位，把 Address 的中间 8 位移动到了低 8 位，再通过 MySPI_SwapByte 函数发送这 8 位。
  • MySPI_SwapByte(Address);：直接使用 Address 的低 8 位，通过 MySPI_SwapByte 函数发送出去。
假设 Address 的值为 0x123456，它的二进制表示为：
0000 0000 0001 0010 0011 0100 0101 0110

Address >> 16 的结果为 0x0012，二进制表示为：
0000 0000 0000 0000 0000 0000 0001 0010
发送的是 0x12

Address >> 8 的结果为 0x1234，二进制表示为：
0000 0000 0000 0000 0001 0010 0011 0100
发送的是 0x34。

Address 本身为 0x123456，发送的是 0x56

这样，通过三次右移操作和 MySPI_SwapByte 函数调用，就将 32 位的地址 0x123456 拆分成三个 8 位字节 0x12、0x34 和 0x56 依次发送给了 W25Q64 芯片。

综上所述，使用右移操作是为了满足 SPI 接口每次只能传输 8 位数据的要求，将 32 位的地址拆分成 3 个 8 位字节进行传输。

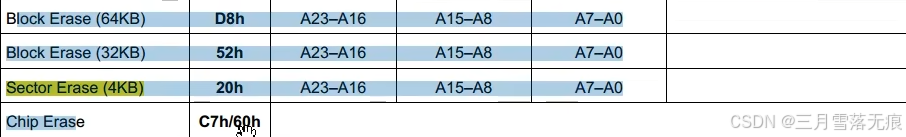

4.擦除选项

void W25Q64_SectorErase(uint32_t Address)//只演示扇区擦除
{
    // 使能 W25Q64 的写操作，在进行擦除操作前需要先使能写操作
    W25Q64_WriteEnable();

    // 启动 SPI 通信，开始与 W25Q64 进行数据交互
    MySPI_Start();
    // 发送扇区擦除命令（4KB 扇区），通知 W25Q64 即将进行扇区擦除操作
    MySPI_SwapByte(W25Q64_SECTOR_ERASE_4KB);
    // 将 32 位地址的高 8 位通过 SPI 发送给 W25Q64，指定要擦除的扇区起始地址的高字节
    MySPI_SwapByte(Address >> 16);
    // 将 32 位地址的中间 8 位通过 SPI 发送给 W25Q64，指定要擦除的扇区起始地址的中间字节
    MySPI_SwapByte(Address >> 8);
    // 将 32 位地址的低 8 位通过 SPI 发送给 W25Q64，指定要擦除的扇区起始地址的低字节
    MySPI_SwapByte(Address);
    // 停止 SPI 通信，结束与 W25Q64 的本次数据交互
    MySPI_Stop();

    // 等待 W25Q64 完成扇区擦除操作，在此期间芯片处于忙碌状态，等待其操作完成
    W25Q64_WaitBusy();
}

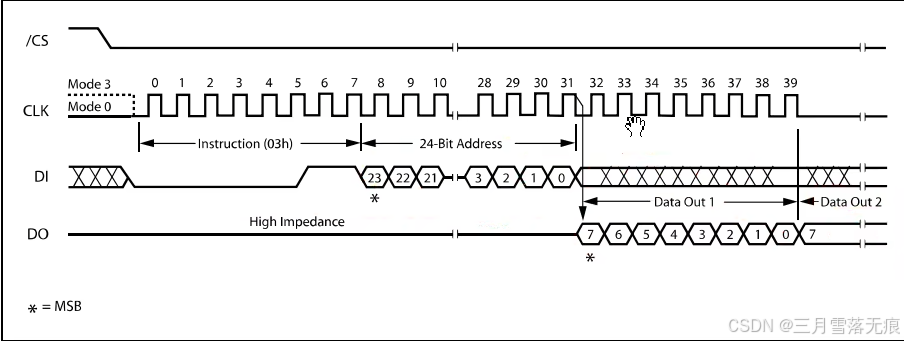

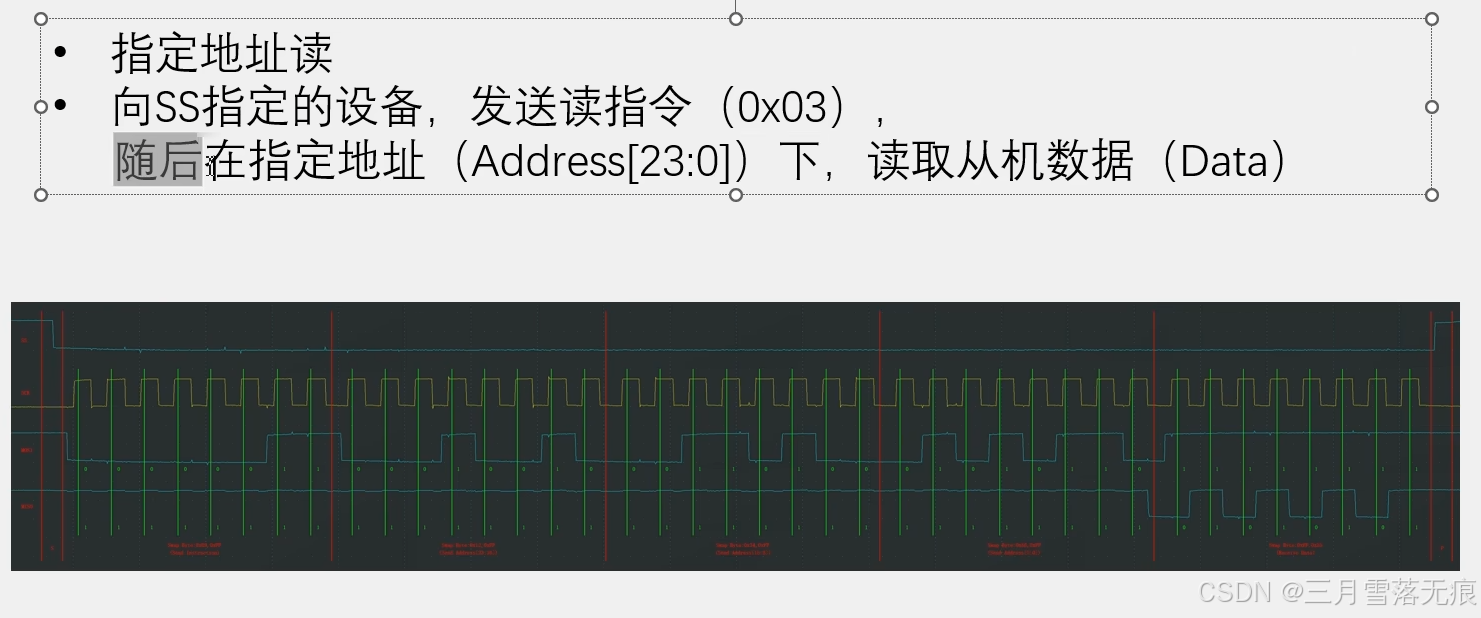

5.读取数据

  • High Impedance 高阻态
  • 读没有256的限制，Data Out x可以一直读，所以后面的uint16_t Count改成了uint32_t Count，扩大了数字限制
void W25Q64_ReadData(uint32_t Address, uint8_t *DataArray, uint32_t Count)
{
    uint32_t i;

    // 启动 SPI 通信，准备与 W25Q64 进行数据交互
    MySPI_Start();

    // 发送读取数据的命令给 W25Q64，告知芯片接下来要进行读取操作
    MySPI_SwapByte(W25Q64_READ_DATA);

    // 将 32 位地址的高 8 位通过 SPI 发送给 W25Q64，指定要读取数据的起始地址的高字节
    MySPI_SwapByte(Address >> 16);
    // 将 32 位地址的中间 8 位通过 SPI 发送给 W25Q64，指定要读取数据的起始地址的中间字节
    MySPI_SwapByte(Address >> 8);
    // 将 32 位地址的低 8 位通过 SPI 发送给 W25Q64，指定要读取数据的起始地址的低字节
    MySPI_SwapByte(Address);

    // 循环读取指定数量的数据
    for (i = 0; i < Count; i++)
    {
        // 向 W25Q64 发送一个哑字节（无实际意义的字节），同时接收从该地址读取到的数据
        // 并将读取到的数据存储到 DataArray 数组中
        DataArray[i] = MySPI_SwapByte(W25Q64_DUMMY_BYTE);
    }

    // 停止 SPI 通信，结束与 W25Q64 的本次数据交互
    MySPI_Stop();
}
注意：关于 W25Q64_WaitBusy();位置相关问题
事后等待（本次代码方法）
  • 优点：在函数之外等待，能确保芯片处于不忙状态，稳定性和可靠性高。
  • 缺点：等待时程序处于阻塞状态，无法执行其他代码，可能导致整体运行效率降低。
事前等待
  • 优点：写完后无需等待，程序可立即执行其他代码，理论上可提高效率。有可能在执行其他代码的过程中，芯片完成忙碌状态，无需额外等待时间。
  • 缺点：无法完全确定等待时间，存在等待时间不足的风险。若在芯片忙碌时进行读取操作，可能导致数据读取错误。在写入操作和读取操作之前都需要等待，适用场景相对复杂，增加了代码编写的复杂性。
void ......
{
	uint16_t i;

	W25Q64_WaitBusy();//事前等待

	W25Q64_WriteEnable();
	MySPI_Start();

	.....
	for (i = 0; i < Count; i ++)
	{
		....
	}
	MySPI_Stop();

}

这样就配置完了，记得去头文件申明一下，并在主函数中调用啊。

6.主函数配置

#include "stm32f10x.h"                  // 包含STM32F10x系列微控制器的头文件，提供了该系列芯片的寄存器定义等相关信息
#include "Delay.h"                      // 包含延时函数的头文件，可用于实现不同时长的延时操作
#include "OLED.h"                       // 包含OLED显示屏驱动的头文件，用于对OLED屏幕进行初始化和显示操作
#include "W25Q64.h"                     // 包含W25Q64闪存芯片驱动的头文件，用于对W25Q64芯片进行读写、擦除等操作

// 定义变量用于存储W25Q64芯片的制造商ID（MID）和设备ID（DID）
uint8_t MID;
uint16_t DID;

// 定义一个用于写入W25Q64芯片的数组，包含4个字节的数据
uint8_t ArrayWrite[] = {0x01, 0x02, 0x03, 0x04};
// 定义一个用于从W25Q64芯片读取数据的数组，长度为4字节
uint8_t ArrayRead[4];

int main(void)
{
    OLED_Init();
    W25Q64_Init();

    // 在OLED屏幕的第1行第1列开始显示字符串 "MID:   DID:"，用于提示接下来要显示的信息
    OLED_ShowString(1, 1, "MID:   DID:");
    // 在OLED屏幕的第2行第1列开始显示字符串 "W:"，表示接下来要显示写入的数据
    OLED_ShowString(2, 1, "W:");
    // 在OLED屏幕的第3行第1列开始显示字符串 "R:"，表示接下来要显示读取的数据
    OLED_ShowString(3, 1, "R:");

    // 调用W25Q64_ReadID函数读取W25Q64芯片的制造商ID和设备ID，并将结果存储在MID和DID变量中
    W25Q64_ReadID(&MID, &DID);
    // 在OLED屏幕的第1行第5列开始以十六进制形式显示制造商ID，显示2位
    OLED_ShowHexNum(1, 5, MID, 2);
    // 在OLED屏幕的第1行第12列开始以十六进制形式显示设备ID，显示4位
    OLED_ShowHexNum(1, 12, DID, 4);

    // 调用W25Q64_SectorErase函数擦除W25Q64芯片地址为0x000000的扇区，为后续写入数据做准备
    W25Q64_SectorErase(0x000000);
    // 调用W25Q64_PageProgram函数将ArrayWrite数组中的4个字节数据写入W25Q64芯片地址为0x000000的页面
    W25Q64_PageProgram(0x000000, ArrayWrite, 4);

    // 调用W25Q64_ReadData函数从W25Q64芯片地址为0x000000的位置开始读取4个字节的数据，并存储到ArrayRead数组中
    W25Q64_ReadData(0x000000, ArrayRead, 4);

    OLED_ShowHexNum(2, 3, ArrayWrite[0], 2);
    OLED_ShowHexNum(2, 6, ArrayWrite[1], 2);
    OLED_ShowHexNum(2, 9, ArrayWrite[2], 2);
    OLED_ShowHexNum(2, 12, ArrayWrite[3], 2);

    OLED_ShowHexNum(3, 3, ArrayRead[0], 2);
    OLED_ShowHexNum(3, 6, ArrayRead[1], 2);
    OLED_ShowHexNum(3, 9, ArrayRead[2], 2);
    OLED_ShowHexNum(3, 12, ArrayRead[3], 2);

    // 进入无限循环，程序在此处保持运行，防止程序退出
    while (1)
    {

    }
}

【STM32学习】——SPI通信协议&SPI时序&W25Q64存储芯片&软件SPI读写
weixin_51658186的博客
09-07 5011
声明：学习笔记来自江科大自化协B站教程，仅供学习交流！！对于SPI通信的学习和I2C一样，分为软件模拟实现和硬件配置实现读写W25Q64 Flash存储器！SPI传输数据的速度更快，协议没有严格规定最大传输速度，取决于芯片厂商需求；SPI的设计比较简单粗暴，实现的功能没有I2C多，比较简单；SPI硬件开销比较大，通信线的个数较多，且通信过程经常有资源浪费的现象——“富家子弟，有钱任性”，只在乎任务快速完成！
SPI通信驱动W25Q64
qq_44465154的博客
02-07 831
•SPI）是由Motorola公司开发的一种通用数据总线•四根通信线：SCK）、MOSI）、MISO）、SS•同步，全双工•支持总线挂载多设备（一主多从）•所有SPI设备的SCKMOSIMISO分别连在一起•主机另外引出多条SS控制线，分别接到各从机的SS引脚•输出引脚配置为推挽输出，输入引脚配置为浮空或上拉输入。
SPI驱动W25Q64
qq_45456950的博客
03-12 779
PA15为W25Q64片选线配置为GPIO输出模式。
【STM32篇】SPI时序驱动W25Q64（硬件SPI和模拟SPI）
we_long的博客
07-19 1万+
使用STM32硬件SPI和模拟SPI驱动W25Q64，实现读取ID，扇区擦除，读写数据等函数。
【江协STM32】11-2/3 W25Q64简介、软件SPI读写W25Q64
最新发布
qq_19395823的博客
01-13 1600
江协STM32学习笔记：11-2/3 W25Q64简介、软件SPI读写W25Q64
STM32 SPI实战篇：驱动W25Q64 Flash存储器的技巧与方法
weixin_66608063的博客
06-27 781
在嵌入式系统开发中，非易失性存储是必不可少的一部分。W25Q64作为SPI Flash存储器的一种，以其较高的存储密度和擦写次数受到广泛应用。本文将深入探讨STM32通过SPI驱动W25Q64的实战技巧和方法，包括硬件连接、SPI配置、读写操作，以及实际代码示例。
江科大笔记—软件SPI读写W25Q64
m0_62005595的博客
06-11 846
CS（片选）接到PA4 ，DO（从机输出）接到PA6 ，CLK时钟接到PA5 ，DI（从机输入）接到PA7，当然我这里引脚其实并不是任意选的，实际上是接到了硬件SPI的引脚上，这样的话软件SPI和硬件SPI都可以任意切换。，作用是判断芯片是不是忙状态，要读取BUSY位，是否置1，1表示芯片在忙，0表示芯片不忙了。，执行扇区擦除，先发送指令20，再发送3个字节的地址，这样指定地址，所在的扇区就会擦除。，流程是：交换发送指令03，再发送3个字节的地址，随后转入接收，就可以依次接收数据。，发送一个指令码06。
26、江科大stm32视频学习笔记——I2C读写W25Q64
weixin_45981798的博客
01-21 1410
CS（片选）：PA4 DO（从机输出）：PA6。CLK（时钟）：PA5 DI（从机输入）：PA7。1、SPI.c（初始化寄存器，实现读取一个字节的功能）3、本次软件模拟和硬件模拟使用同一个电路图，方便切换。2、硬件模拟的SPI：要按以下方式连接。1、软件模拟的SPI：线可以任意接。二、软件SPI读写W25Q64。
江科大笔记—硬件SPI读写W25Q64
m0_62005595的博客
06-15 1093
注意：PA15、PB3、PB4这里没有加粗，因为默认情况下，作为JTAG的调试端口使用的，如果要使用原本的GPIO功能或使用重定义外设引脚功能，都需要解除调试端口的复用，否则GPIO或外设引脚都不会正常工作，解除调试端口的方法，在6-4小节。
江科大STM32最全笔记整理『终篇』
热门推荐
zhuguanlin121的博客
02-08 1万+
SPI协议 10.1 SPI简介 W25Q64简介 10.3 SPI软件读写W25Q64 10.4 SPI硬件外设读写W25Q64 BKP备份寄存器、PER电源控制器、RTC实时时钟 11.0 Unix时间戳 代码示例：读写备份寄存器BKP 11.2 RTC实时时钟 十二、PWR电源控制 12.1 PWR简介 代码示例：修改主频 12.3 串口数据收发+睡眠模式 12.4 停止模式 12.5 待机模式： 十三、看门狗WDG 13.1 WDG简介 13.2 窗口看门狗WWDG 代码示例：实现IWDG 13.4
单片机存储外设 FLASH、EEPROM、FRAM
m0_61973119的博客
08-21 2058
W25Q128是华邦公司推出的一款SPI接口的NOR Flash芯片，其存储空间为128Mbit，相当于16M字节。W25Q128V芯片是串行闪存，可以通过标准/两线/四线SPI控制。W25Q128一次最多可编程256个字节。页面可以按扇区擦除、块擦除、整个芯片擦除。
W25QXX系列W25Q64介绍
qq_53922901的博客
04-08 2205
W25Q64是一个8MByte大小的非易失性存储器，使用的是SPI协议，本文将全面介绍W25Q64的特性、工作原理以及注意事项
STM32F407 SPI配置和时序图讲解（二）
qq_56807415的博客
07-05 3201
关于SPI全双工类型时序图的查看和详解
高通平台SPI外设的片选信号配置
Yasin Lee
10-25 7977
spi master 和spi device有各自的dts配置： 这是spi master的配置示例，也就是spi控制器 这是一个spi device的配置示例，也就是spi外设（从设备） 一个spi控制器上可以连接多个从设备，在任何时刻只有一个从设备可以通过spi控制器的数据线进行通信。片选信号就是用来确认当前和哪个外设进行通信的选择机制。一般情况下控制器想和哪个外设通讯时，会将连接到这个外...
22、STM32——SPI
xiebs的博客
10-17 5459
SPI 一般有四根通信线，一根时钟线（SCLK）用来从主设备发出时钟脉冲，两根单向数据线（MOSI，MISO）实现全双工通信，一根片选信号由主设备发出，作为从设备的使能信号。SPI 通信是以主设备发起字节开始的，即便主设备只需要读取从设备发出的数据，也需要先发送字节开启通信的传输。主设备和从设备中各有一个移位寄存器，主设备把要发送的数据写入寄存器，寄存器再通过 MOSI 信号线将数据发送给从设备，与此同时，从设备的数据也从 MISO 信号线传输给主设备。时钟极性。
SPI引脚的配置
宁静以致墨的专栏
12-01 6989
/**SPI2 GPIO Configuration        PB12     ------> SPI2_NSS     PB13     ------> SPI2_SCK     PB14     ------> SPI2_MISO     PB15     ------> SPI2_MOSI     */     GPIO_InitStruct.Pin = GPIO_PI
学习笔记——软件SPI驱动W25Q64
2301_79532069的博客
09-28 419
因为是软件模拟SPI时序，做不到通信线之间同时响应，只能按因果关系来写时序。
7、单片机与W25Q128(FLASH)的通讯(SPI)实验(STM32F407)
qq_55546571的博客
12-01 1658
SPI，是一种高速的，全双工，同步的通信总线，并且在芯片的管脚上只占用四根线，节约了芯片的管脚，同时为PCB的布局上节省空间，提供方便，主要应用在 EEPROM，FLASH，实时时钟，AD转换器，还有数字信号处理器和数字信号解码器之间。
STM32模拟SPI读写W25Q64存储芯片技术实现
通过这些知识点，我们能够构建一个基础框架来理解如何在不具备硬件SPI的微控制器上，通过软件编程来实现对W25Q64这类SPI Flash存储器的读写控制，同时能够认识到Keil和STM32F103RCT6在这一过程中的重要角色。
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
