51单片机使用IO口模拟IIC协议

目录

1、IIC协议的叙述

1.2、特点

1.2.1、简单性和有效性

1.2.2多主控

1.3、构成

 2、IIC协议

起始信号

终止信号

 应答信号

 数据发送的时序

 代码实现

1、IIC协议的叙述

IIC 全称 Inter-Integrated Circuit ( 集成电路总线 )

是由 PHILIPS 公司在 80 年代开发的两线式串行总线，用于连接微控制器及其外围设备。 IIC 属于半双 工同步通信方式

1.2、特点

1.2.1、简单性和有效性

由于接口直接在组件之上，因此IIC总线占用空间非常小，减少了电路板的空间和芯片管脚的数量，降低互联成本。总线长度可高达25英尺，并且能够以10Kbps的最大传输速率支持40个组件

1.2.2多主控

其中任何能够进行发送和接收的设备都可以成为主总线。一个主控能够控制信号的传输和时钟频率。当然，在任何时间点上只能有一个主控。

1.3、构成

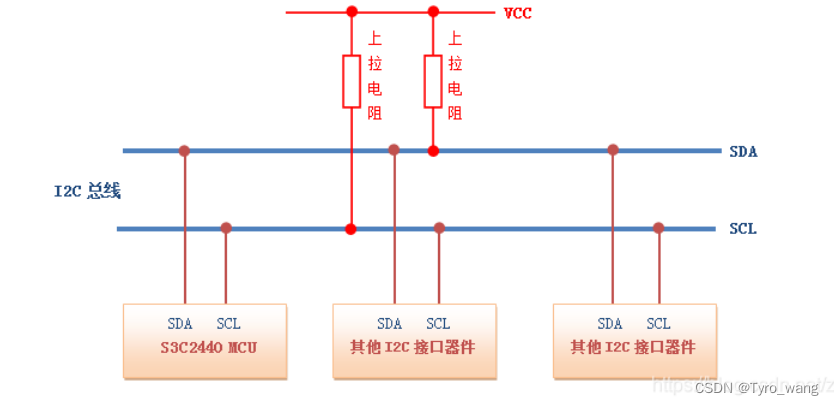

IIC串行总线一般有两根信号线，一根是双向的数据线SDA，另一根是时钟线SCL，其时钟信号是由主控制器件产生。所有接到IIC总线设备上的串行数据SDA都能接到总线的SDA上，各设备的时钟线SCL接到总线的SCL上。对于并联在一条总线上的每个IC都有唯一的地址

 2、IIC协议

IIC总线在传输数据的过程中一共有三种类型信号，分别为：开始信号、结束信号和应答信号。

• 起始信号

• 终止信号

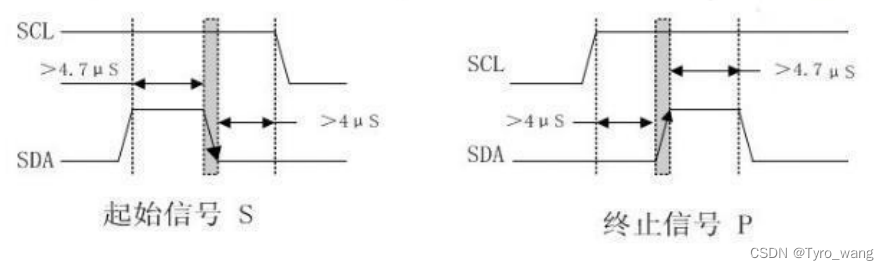

这里注意看起来两幅图其实没多大变化，但是仔细看阴影部分起始信号是高电平转低电平、终止信号是低电平转高电平

•  应答信号

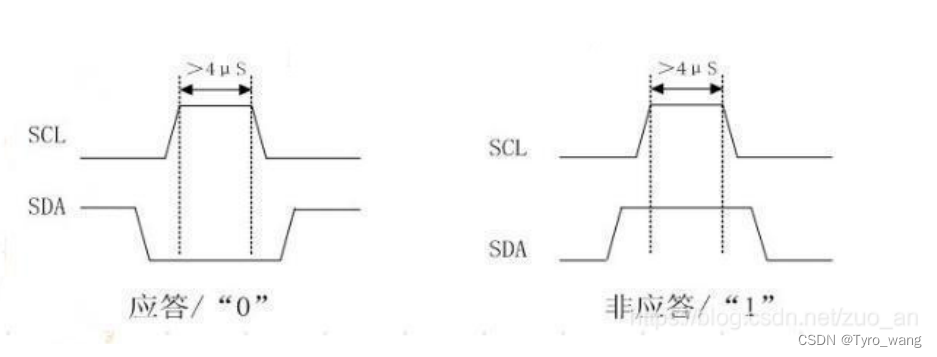

 发送器每发送一个字节（8个bit），就在时钟脉冲9期间释放数据线，由接收器反馈一个应答信号。应答信号为低电平时，规定为有效应答位（ACK，简称应答位），表示接收器已经成功地接收了该字节。应答信号为高电平时，规定为非应答位（NACK），一般表示接收器接收该字节没有成功。



•  数据发送的时序



 注意sda发生翻转的时候scl处于低电平，当sda在进行数字传输的时候scl处于高电平，scl处于高电平的时候sda保持不变

 代码实现

#include "reg52.h"

sbit scl = P0^0;
sbit sda = P0^1;

void Start_signal()//起始信号
{
	scl = 1;
	sda = 0;
	sda = 1;
	_nop_();
	sda = 0;
	_nop_();
	scl = 0;
}
void TerminationSignal()//终止信号
{
	scl = 0;
	sda = 0;
	scl = 1;
	_nop_();
	sda = 1;
	_nop_();
	sda = 0;
	_nop_();
}

char IIC_ACK()//应答信号
{
	char ACK;
	scl = 0;
	_nop_();
	scl = 1;
	_nop_();
	ACK = sda;
	scl = 0;
	_nop_();
	return ACK;
}

void IIC_send_byte(char SendByte)//发送一个字节
{
	int i = 0;
	for(;i<8;i++){
	scl = 0;//数据翻转
	sda = SendByte & 0x80;//发送最高位，发送顺序是由高往低的
	_nop_();//数据准备时间
	scl = 1;//发送数据
	_nop_();//数据发送时间
	SendByte<<= 1;
	}
}
void main()
{

}
