第一章：基础操作

案例所用插件软件

软件：

插件：

ZBrush Maya导入导出桥接插件 GN Import Export Tool V2.60

pose摆放：dazhttp://t.csdn.cn/ZxGcU

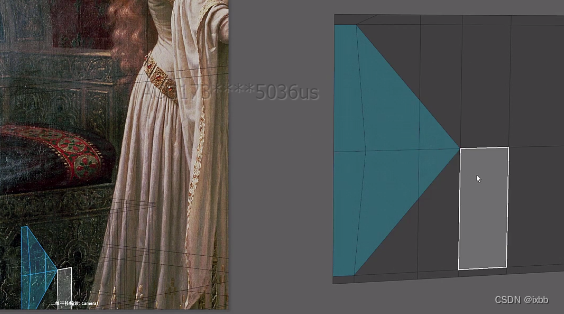

技巧：调整摄像机画面【视图-摄像机工具-二维平移】

第三节：摄像机反求与设置

1.用fpsy求反，导出fpsy

2.导入blender，另存为fbx，导入到maya(需要安装插件）

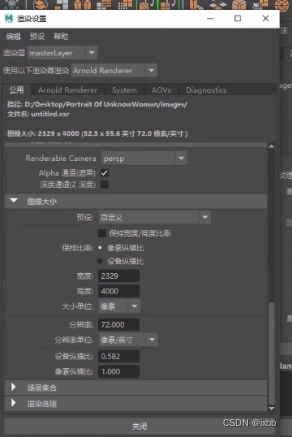

2.设置图像：

3.导入图像（深度调整大小、远剪裁平面）

第四节：Pose摆放的相关知识

第五六节：场景模型大型搭建A、B

第二章：女王模型制作

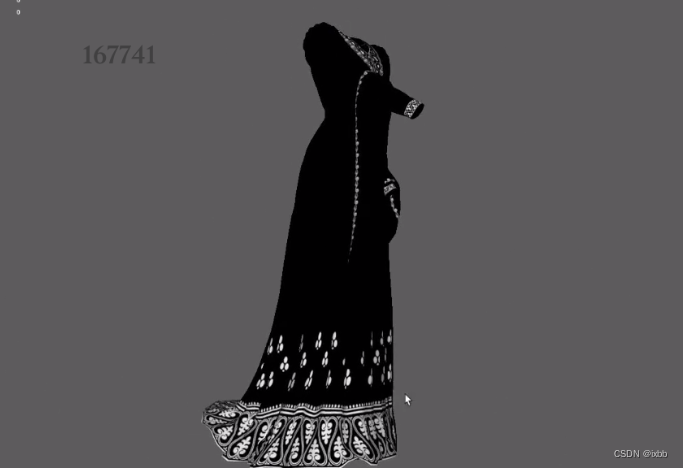

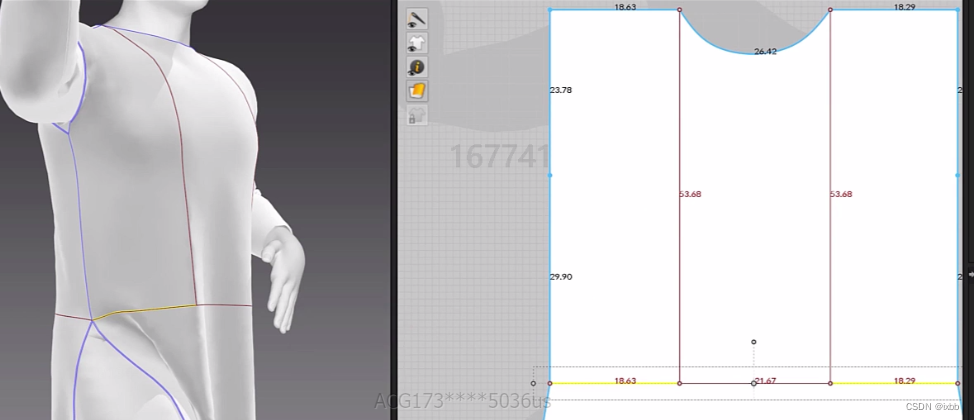

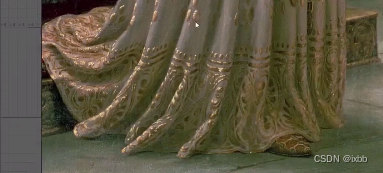

第一\二\三节：女王服装MD制作

顺序	关键	图示	备注
1.制作衣服，整理UV。2.导出3d模型和2d板片。用于拓扑

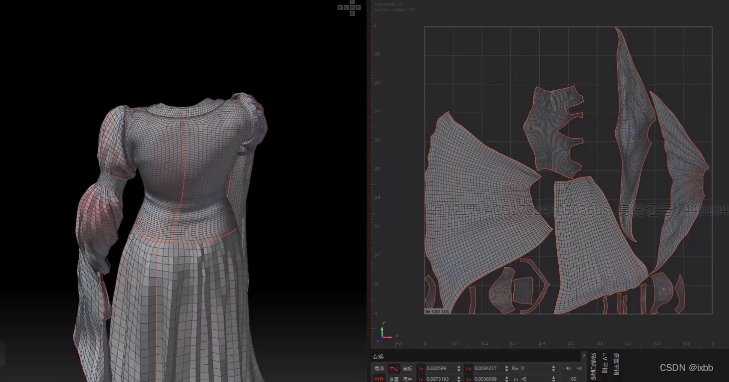

第四节：女王服装拓扑

顺序	关键	图示	备注

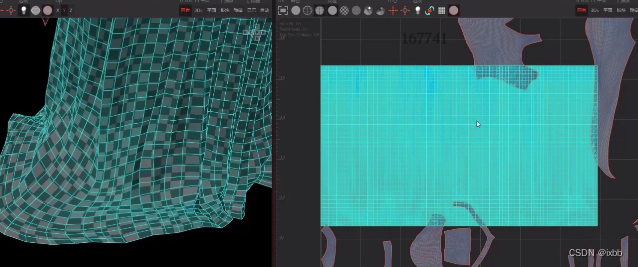

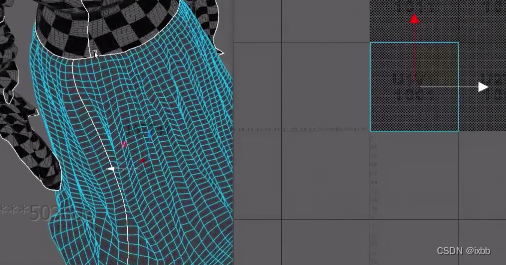

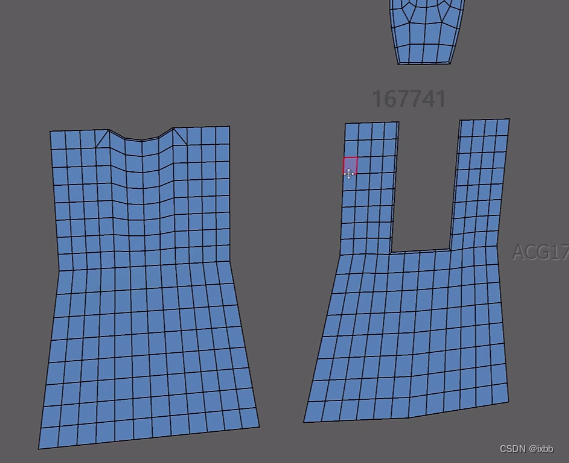

1.导入2d板片和3d模型，用四边形拓扑，然后传递属性进行拓扑。里外衣服分开拓扑。并确认UV拆分

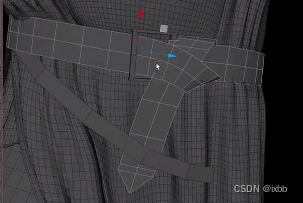

第五节：女王服装调整及腰带制作

顺序	关键	图示	备注1

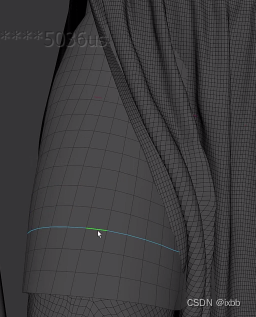

1.设置双面显示 2.按UV分组模型 3.细分模型（储存目标方式不会收缩） 4.随时检查UV和级数的完整

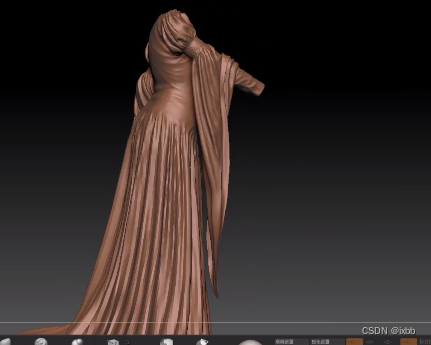

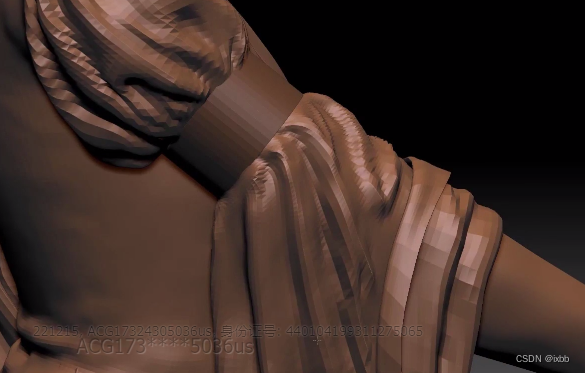

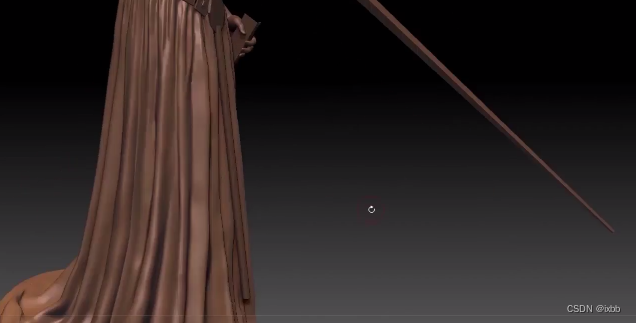

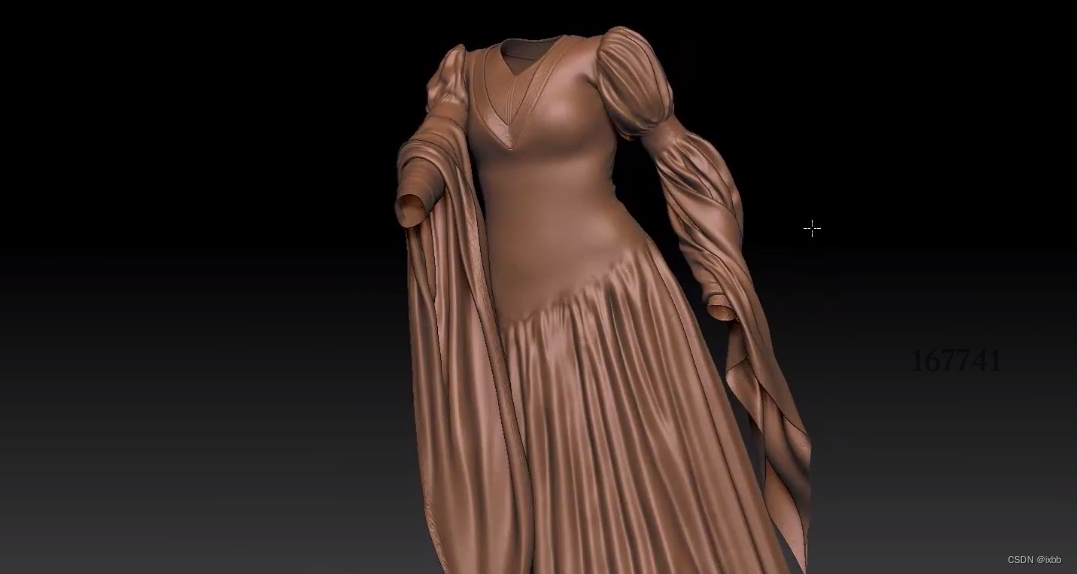

第六\七\八节：女王服装雕刻

just雕刻

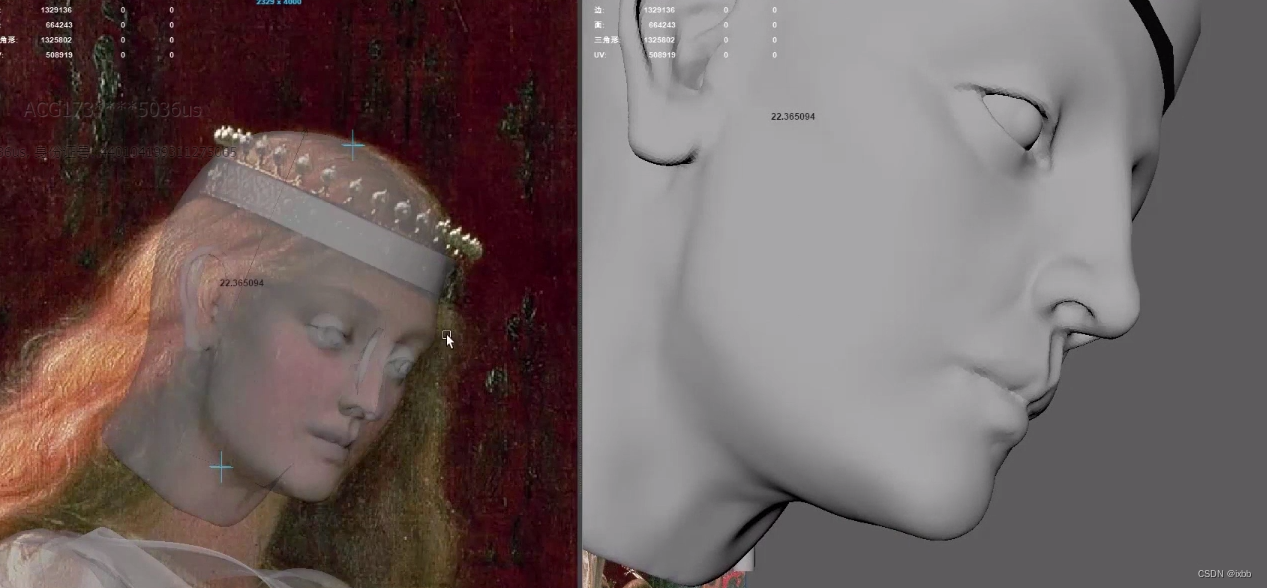

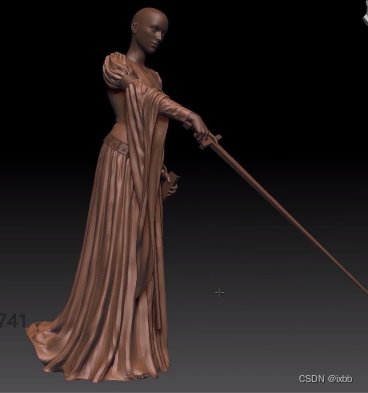

第九\十\十一节：女王头像大型塑造

just雕刻

十二节：女王眼睛创建与头像比例

定位眼球和头

十三节：女王头像匹配与头发大型

保留需要显示，修改脖子

制作头发大型

十四节：女王头像拓扑

口腔嘴巴一个组，需要拓扑得一个组

顺序	关键	图示	备注

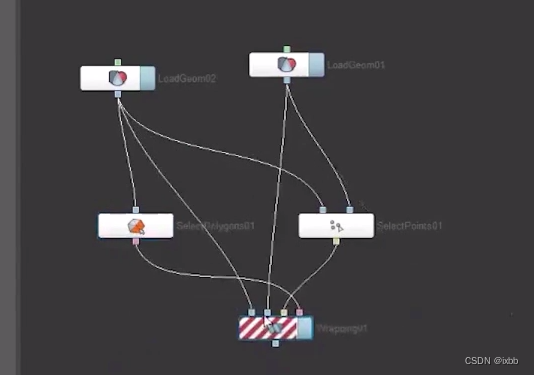

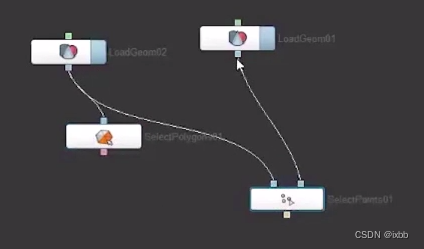

1插入高低模	1.导入高低模 2.slect point链接高低模		有模型需要选择其中模型得话，增加一个slect point 红色是遮罩了

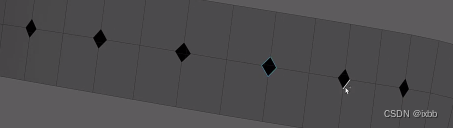

2打点	勾选同步移动，打点
3wrap	1.增加wrapong 节点链接 2.点击comple 3.添加save节点，导出		wrap 1低模 2高模

十五节：MAYA和RizomUV的技术点

需要制作贴图的都需要。需要制作特殊材质的就放大UV

方式一

顺序	关键	图示	备注
1.做UV	在ZB降到1级导出		分好的UV

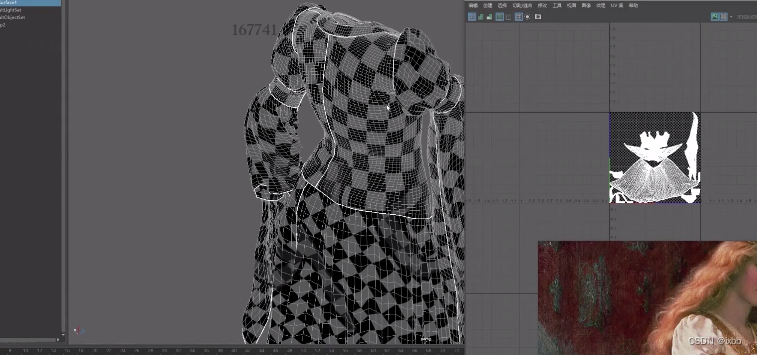

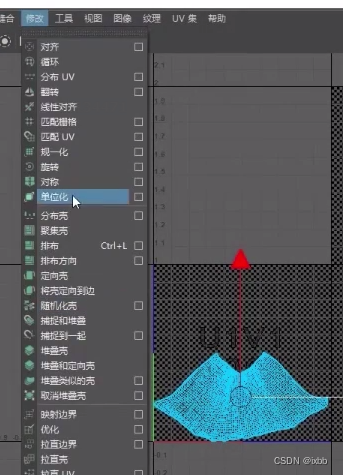

2.保证格子不拉伸	UV和alpha匹配才能制作贴图 1.把UV打平【单位化】 2选择所有边，去掉要切开得边（一般横竖一条），【移动并缝合边】，【排布】。（注意尾部但是有拉伸，底部要保持） 3.选择所有UV【按U/v展开】
3整理	整理好所有之后，排布UV【集】不同材质，有材质的可以放大

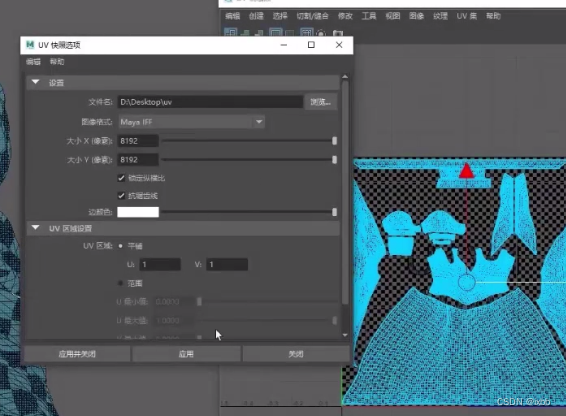

4导出	【UV快照】8k

方式二

顺序

关键

图示

备注

在ZB降到1级导出

2展开

选择半片，打平，查看拉伸情况，如果有拉伸：

1.选择需要保持得边，选择【约束】，【展开】【优化】

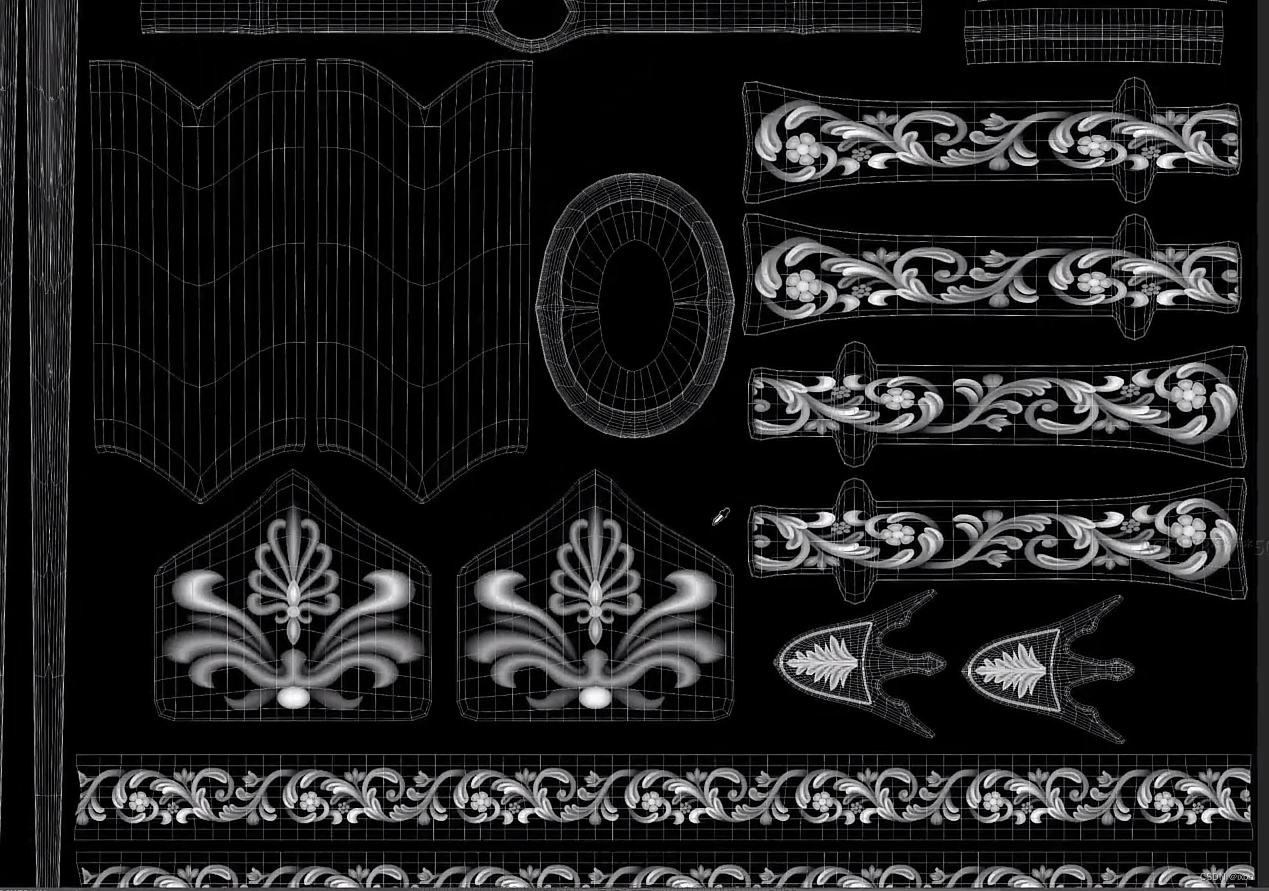

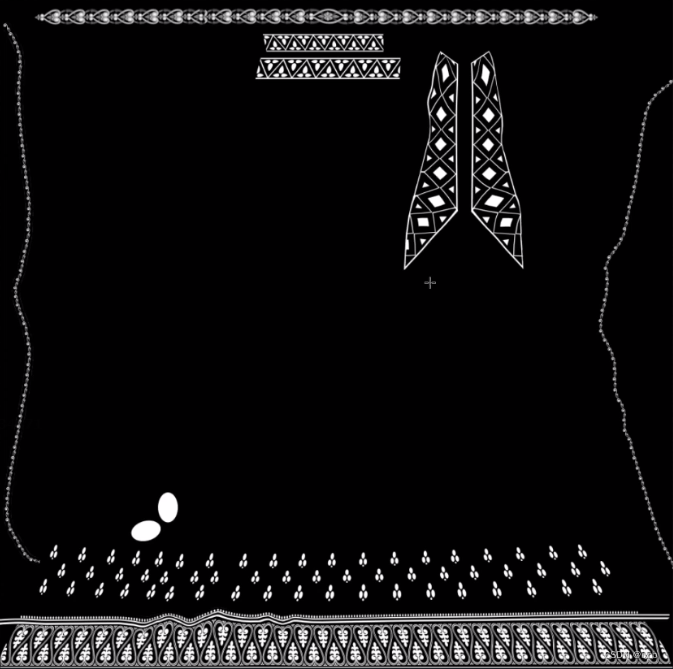

十六节：女王服装Alpha纹理制作

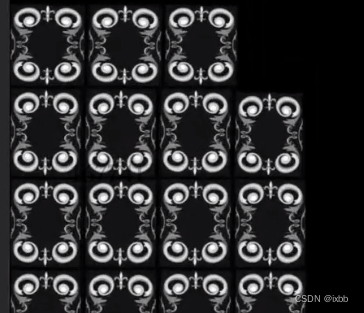

1.制作单独的无缝图案 (PS对称绘制，钢笔工具，图形工具)

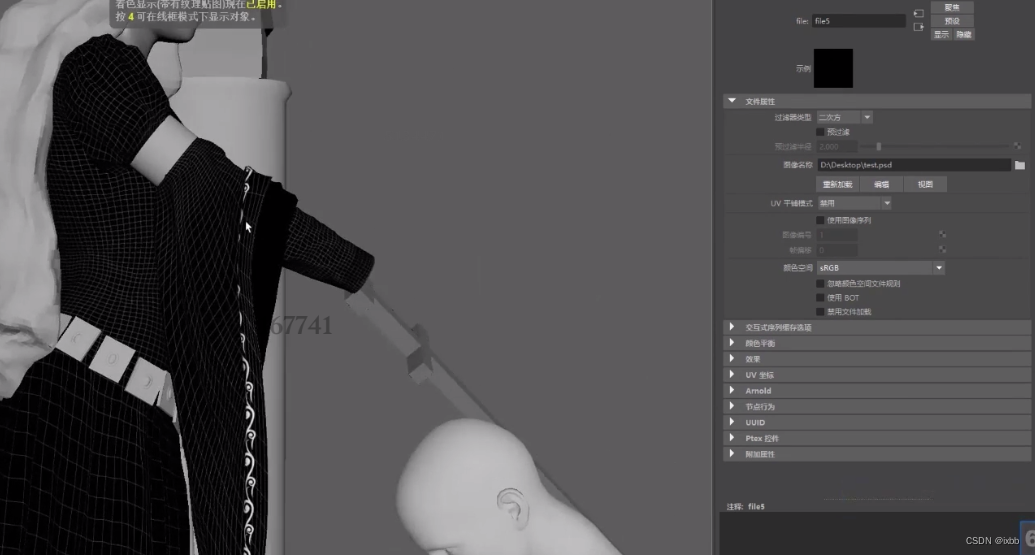

2.与UV匹配(变换工具，操纵变形)，保存为PSD在MAYA里观察情况

顺序

关键

图示

备注

画花纹并查看

可以直接载入PDF

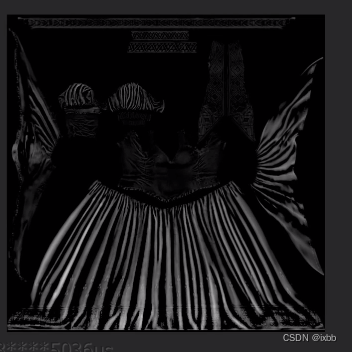

十七节：女王服装ZBrush置换拆分烘培

顺序	关键	图示	备注
	删除只保留服装，打到最高级4 导入纹理贴图
	【遮罩】【按ALPHA遮罩】【变形-膨胀0.5】【按alpha遮罩】
烘培	【多重贴图导出器-置换-子工具8192】【创建所有贴图】导出PSD		exr

十八节：女王服装置换合并与测试

顺序	关键	图示	备注
	由于导出得置换贴图会分开所以需要在PS手动合并上

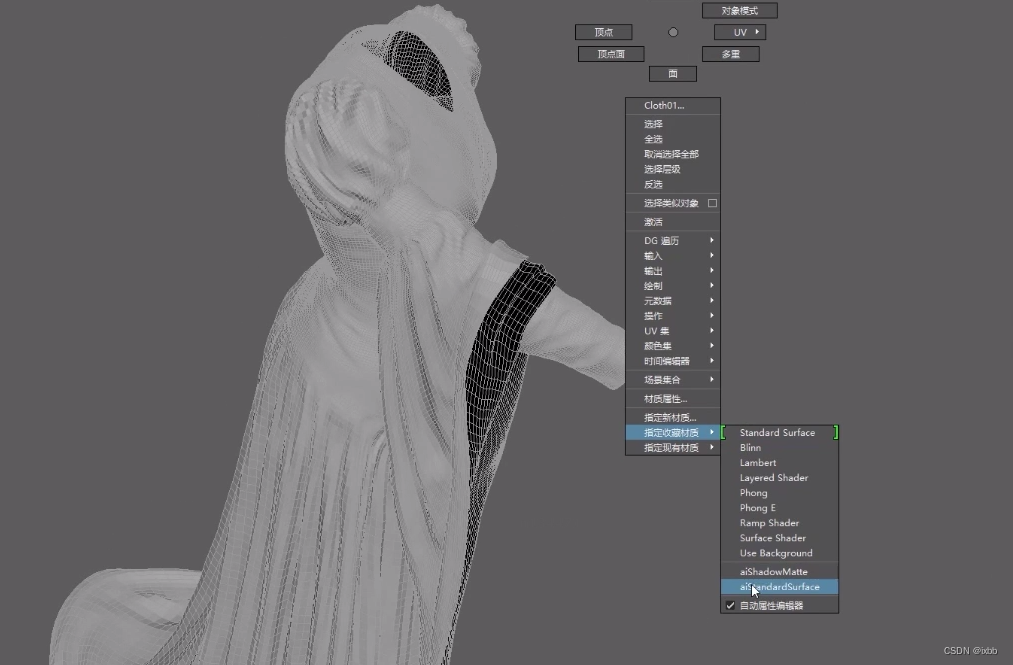

	合体模型导入maya,赋予材质 1.细分属性【catclark-3】 2.UV SMOOING【线性】		没有平滑都是线性

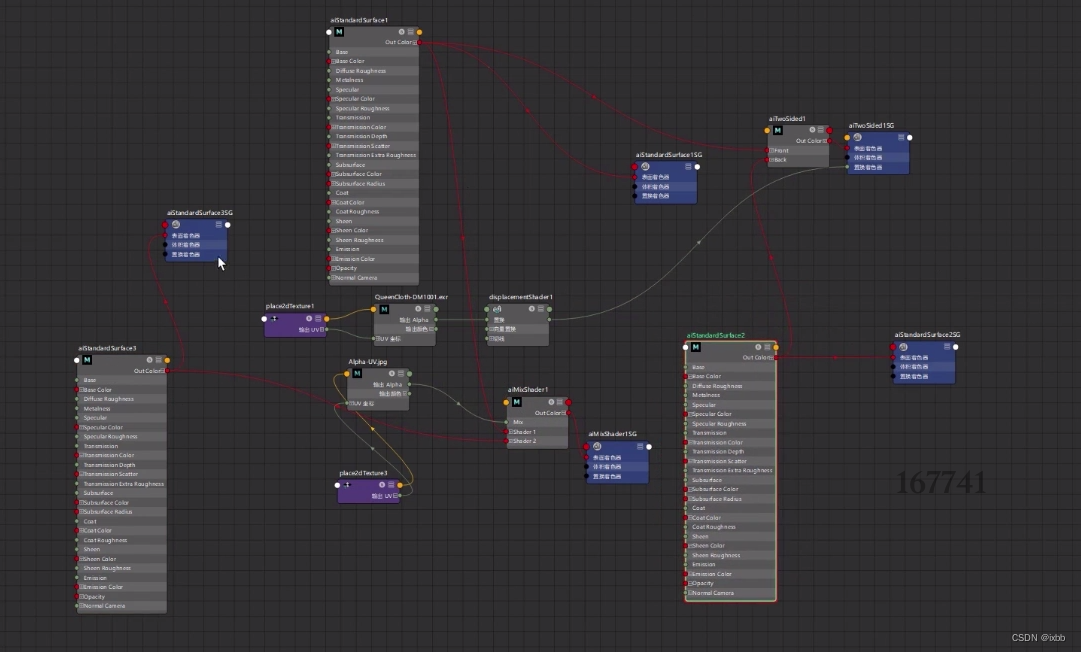

	打开材质编辑器，新建一个standard，置换文件-文件（导入之前做的置换忒图）
	渲染测试，可以用hdr。或者用bake slece..
	烘培完可以导入zbrush查看比较快检查是否有问题，没问题就OK
	关于袖子需要透光材质的的设置【aitwosides】【aimixshader】原理就是使用2面材质和混合alpha显示材质。		一般用于丝绸，穿透面。
*hdr设置	新建aiSkyDomeLight1	color选HDR

十九节- 二十四：女王装备制作

顺序	图示	备注
金链
剑与剑鞘

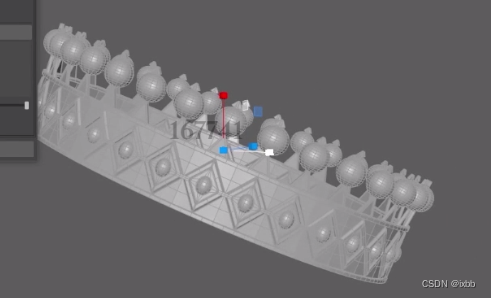

皇冠
腰带

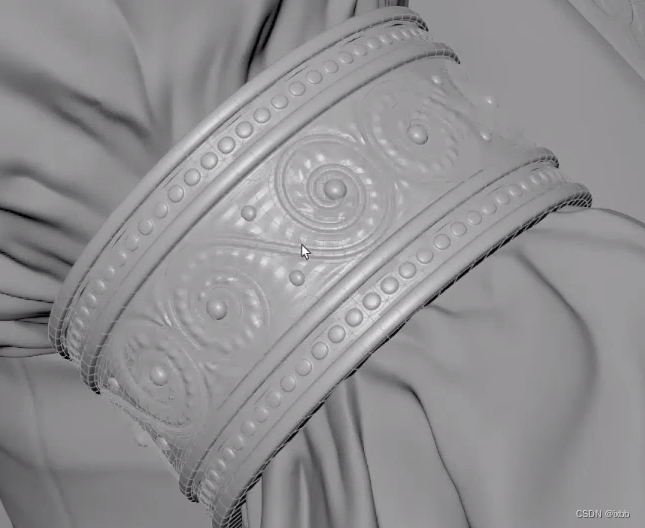

臂环		曲线扭曲放养
细节	剑的凹凸	1级导出

二十五\二十六\27\28：女王头像进阶

顺序	关键	图示	备注

二十九：女王手部雕刻

三十节：女王模型测试与整理

第三章：年轻骑士模型制作

顺序	关键	图示	备注

第四章：老骑士模型制作

第一\二\三节：老骑士服装制作

顺序	关键	图示	备注
0	准备骑士模型及动画

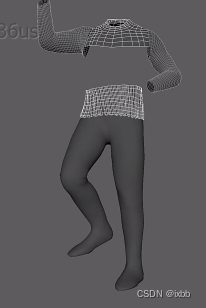

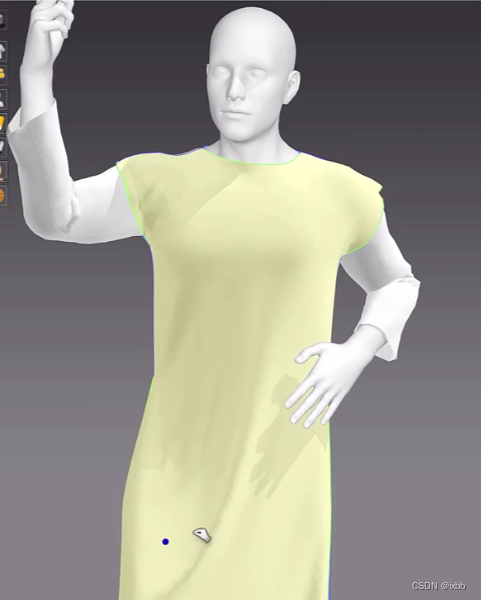

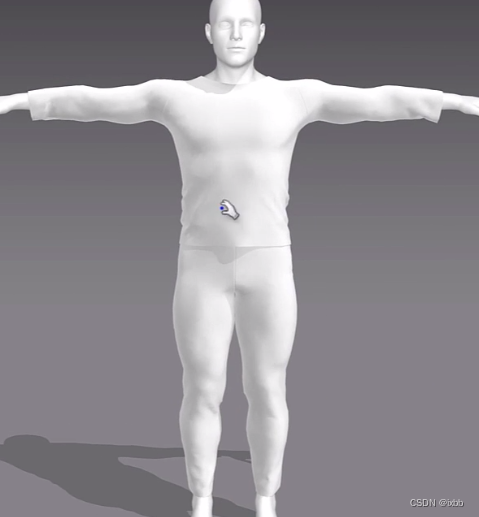

1打底服装	长袖长裤

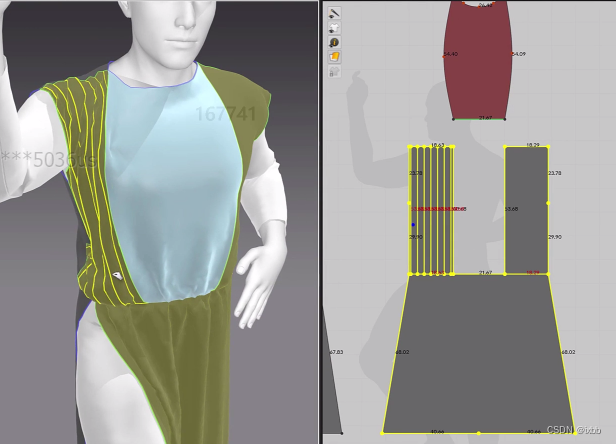

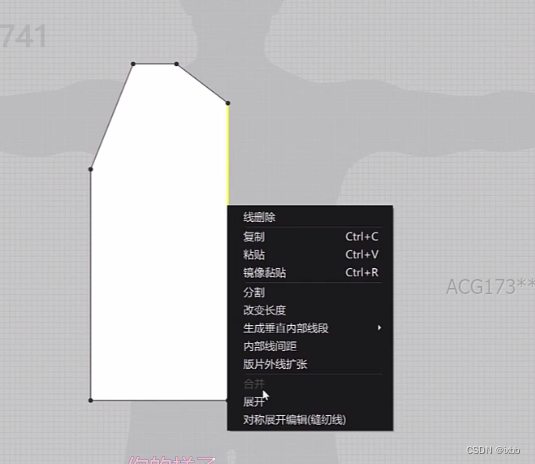

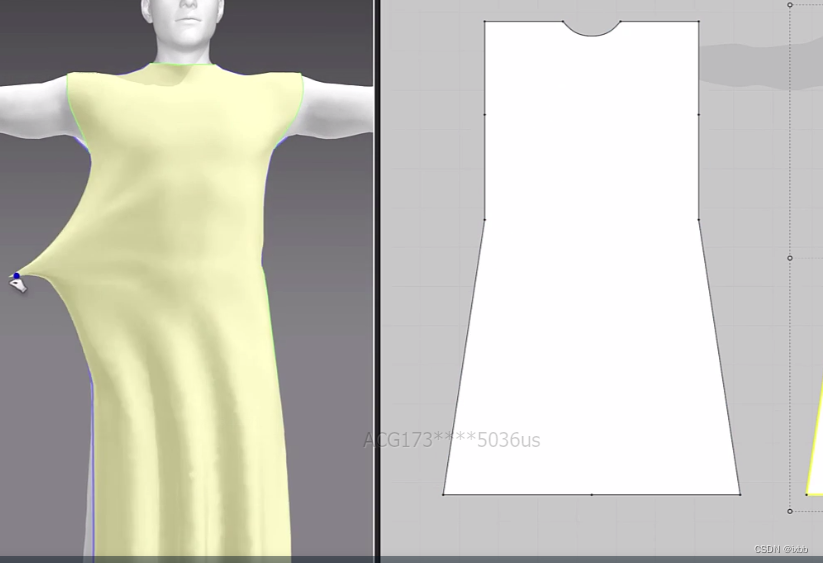

2.制作外搭
3演算动作

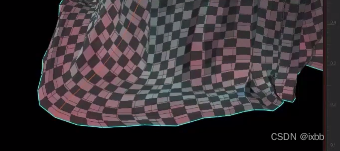

4模拟腰带	1.制作线段 2选中中间环线，开启【弹性】

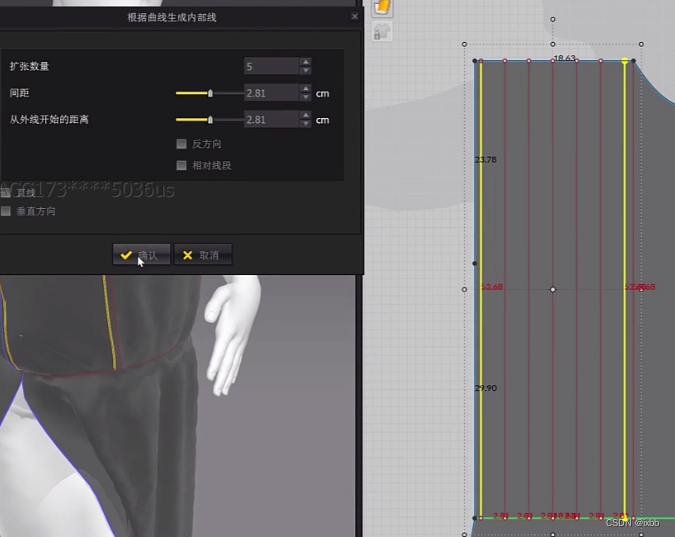

5增加褶皱	1.增加内部线 2.选中内部线，使用工具，选顺褶
6剪切冻结	1剪切缝纫 2换个色 3冻结形状 4调整形状至合适		导回MAYA随时检查形状

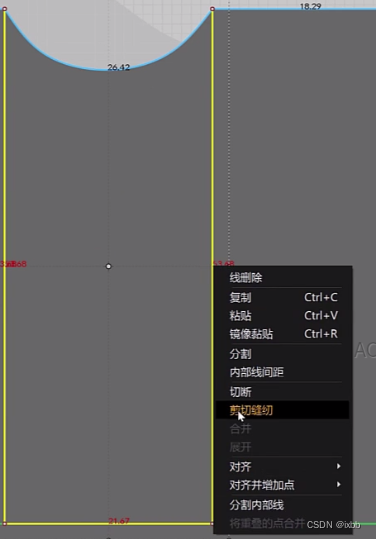

7 制作斗篷	1制作斗篷 2.增加缝纫点，【缝纫】
8调整形状

第四节：老骑士服装拓扑

顺序	关键	图示	备注

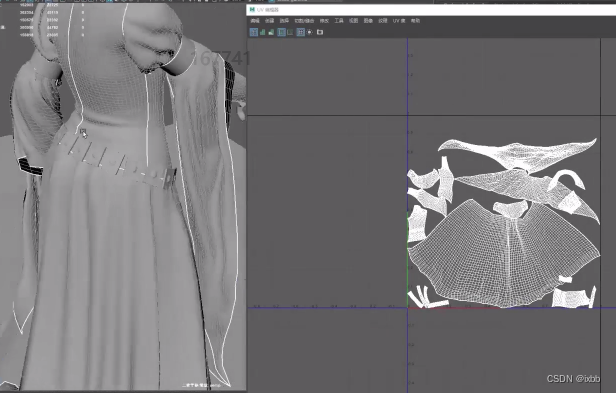

1 调整UV	到第一象限，不重叠
2导出外部	OBJ，薄的，统一UV，解除合并
3.外部板片	解冻，回到2d位置，导出
4.披风拓扑	披风，四方格		简单造型不需要拓扑
5内部衣服	内衣直接导出，仅作为参考，导出选合并

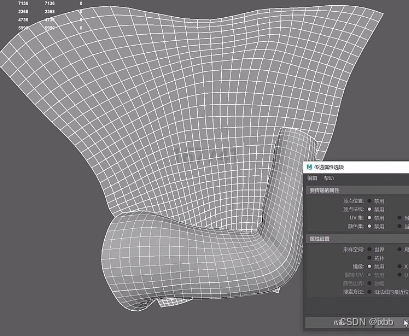

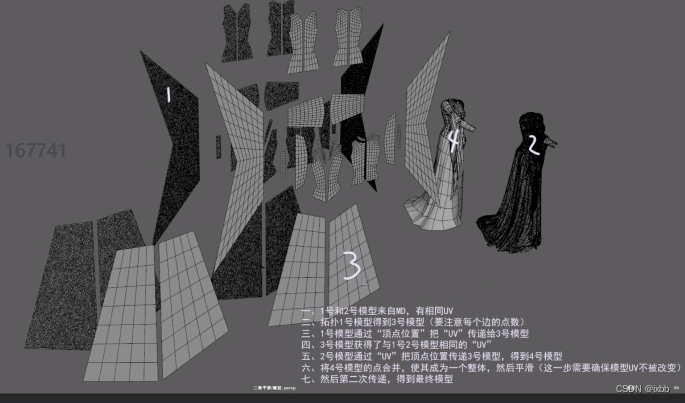

6拓扑外部	拓扑2d板块，传递UV（uv集、世界)，传递位置【（顶点位置、UV) 6-3-2
7合并顶点	合并边缘顶点，检查UV是否正常		外部
8细分1-2次			外部
9.传递UV	细分完后再传递属性UV（顶点、UV）6-2	确认最终拓扑有UV，然后完成导入ZB	外部

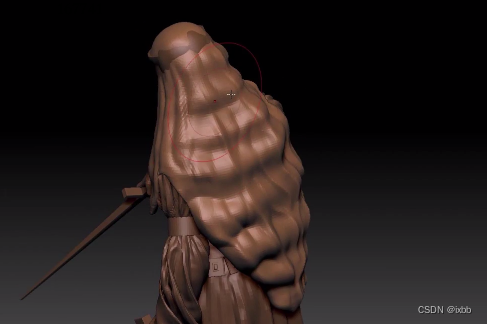

第五节：老骑士服装雕刻

顺序

关键

图示

备注

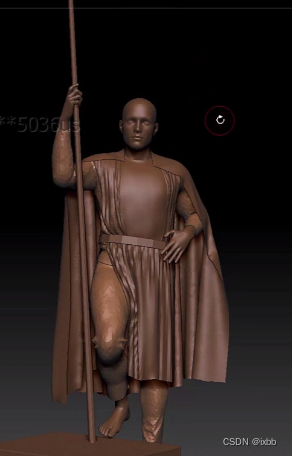

1导入模型

整体所有

2.拆分衣裤

1.dynamesh

2.身体拆分可见及不可见

2.雕刻衣裤

披风zmsh

第六节：老骑士服装拓扑和匹配

顺序	关键	图示	备注

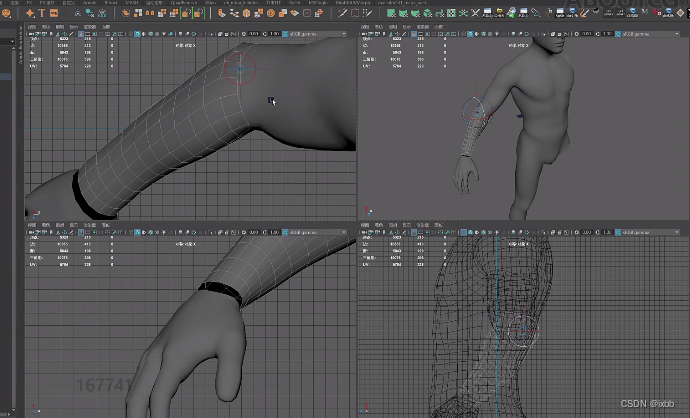

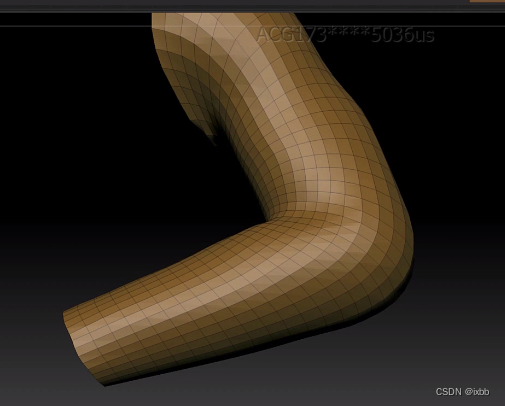

1模型拓扑	圆柱体，拓扑低模		为了制作锁子甲和细化衣服
投射	导入低模，MAYA投射选择低模，投射高模	必须隐藏不需要投射的物体
制作锁子甲裙子	复制裤子制作导入ZB 调整所有模型位置

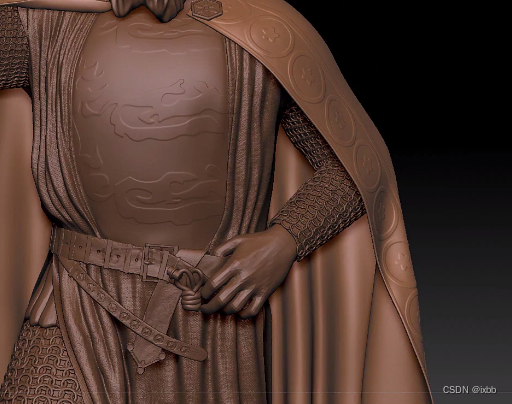

第七节：老骑士配饰制作

顺序	关键	图示	备注

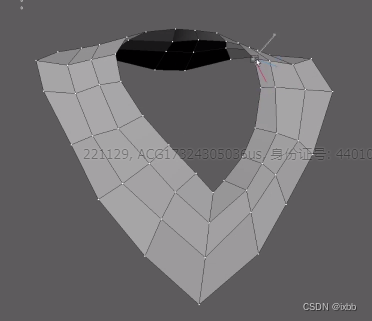

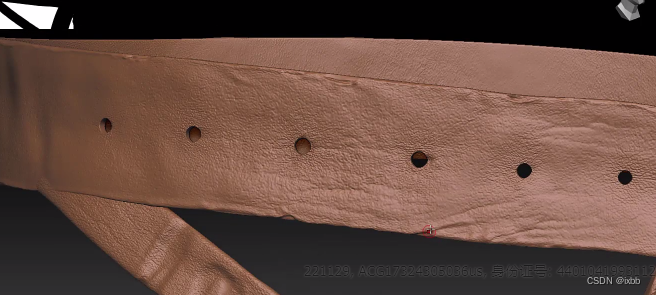

腰带	大型、扣子		面片shift拖拉

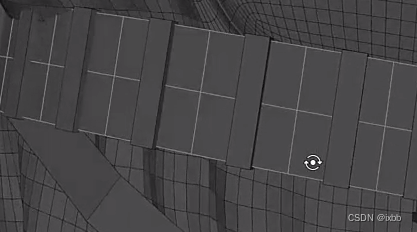

腰带	细节 1.镶边 2.孔洞切角顶点- 3.调整面数平均太多的删除 4.挤出厚度

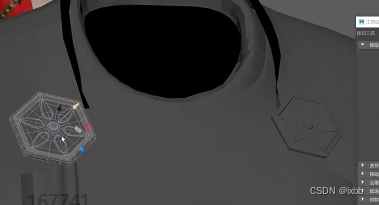

各种扣子	制作，放好位置

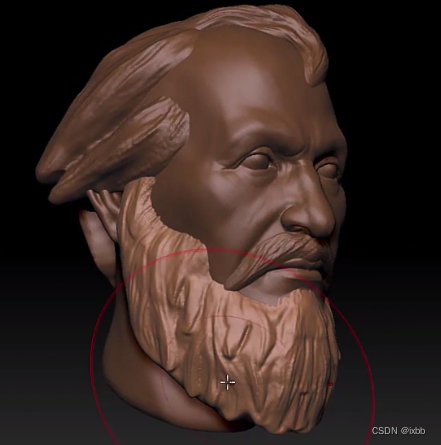

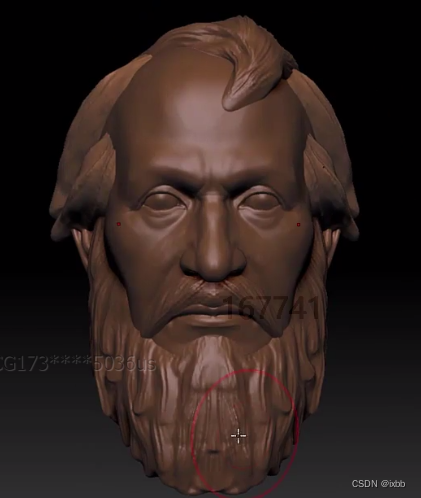

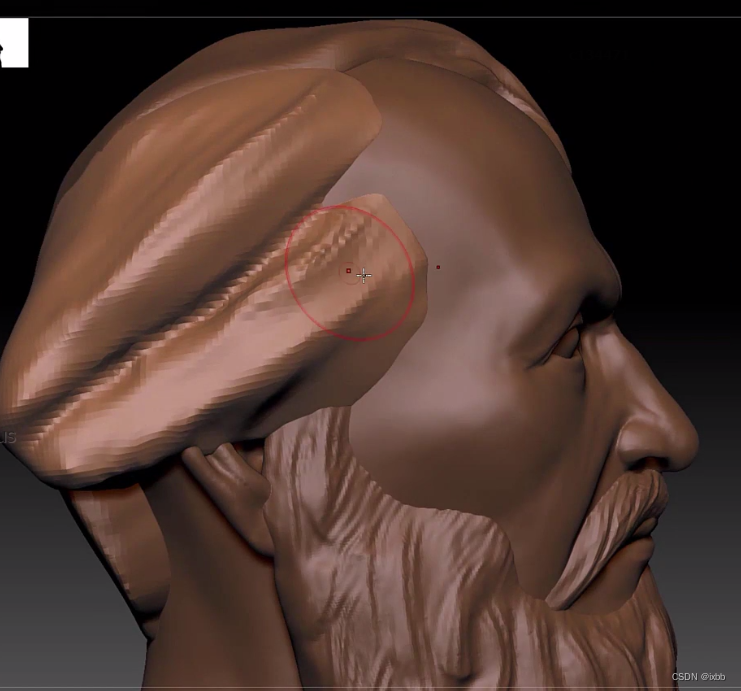

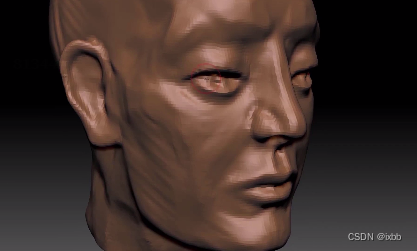

第八\九节：老骑士头像大型

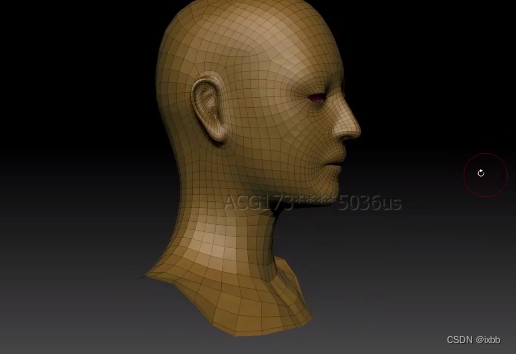

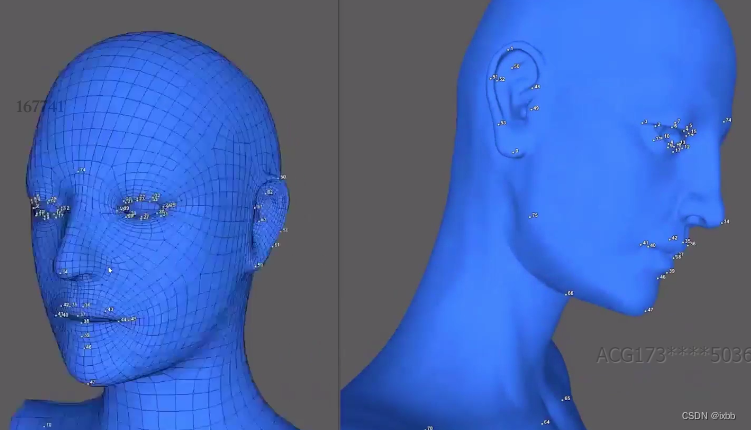

第十节：老骑士头像手动拓扑与匹配

顺序	关键	图示	备注
1.可用wrap4d	http://t.csdn.cn/CaI82
2.先拓扑，再优化

十一节：老骑士头像HD模式与细节笔刷制作

顺序	关键	图示	备注
制作技巧	1.细分5级，调整HD几何 2.要使用，要把笔刷调大，按【A】，进入HD模式。（取消模式再按【a】） 3.变换目标，储存变形目标		手动雕刻，这样不会崩溃

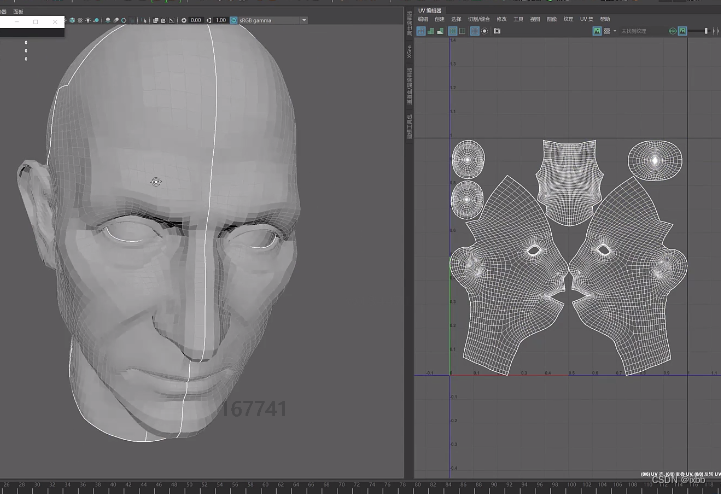

拆分UV	中间拆分
毛孔笔刷	先用2平铺，再用1细节

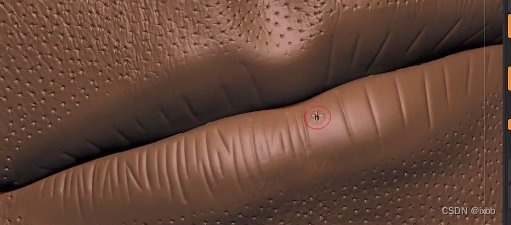

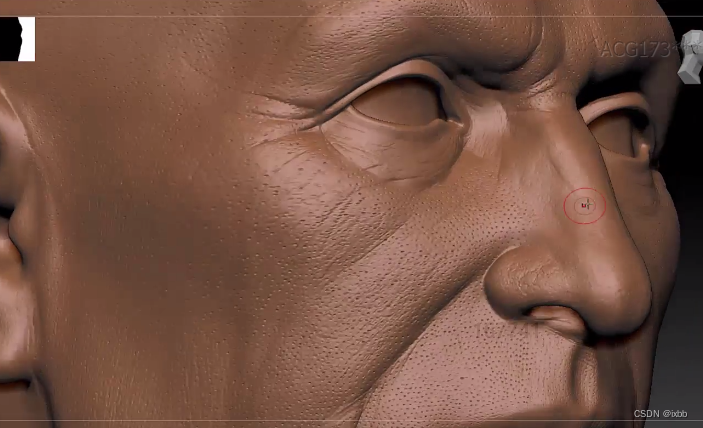

十二节：老骑士头像毛孔细节

顺序	关键	图示	备注
1.走向标记	1.皱纹走向用damstandard标记
1.皱纹雕刻	用HD模式【上节】， 1.拖出毛孔细节，缝隙位用单个毛孔填充		用遮罩可以限定范围变换范围可以擦除
皱纹

十三节：老骑士手模型制作

顺序	关键	图示	备注
雕刻手	雕刻，并导出高低模
wrap拓扑	wrap拓扑，然后导回zb修正

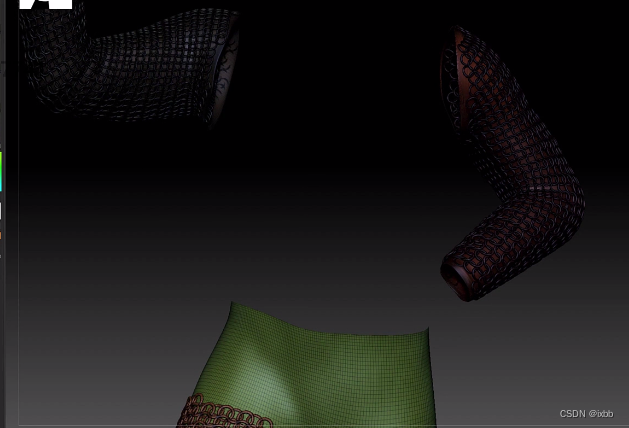

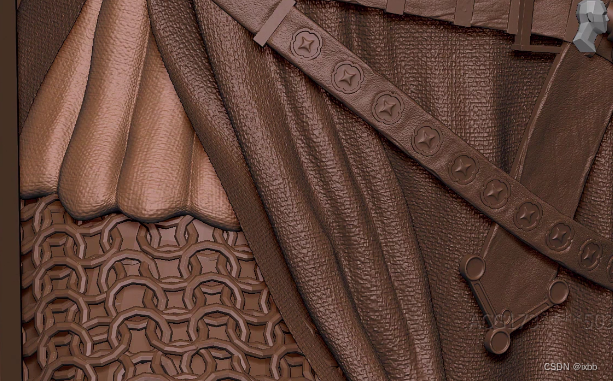

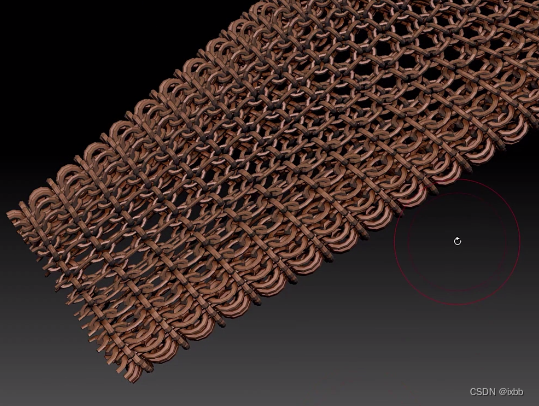

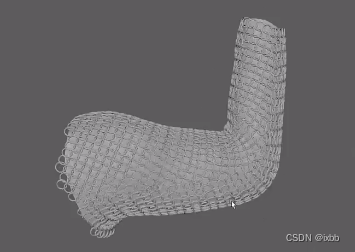

十四节：老骑士锁子甲两种制作方法

顺序	关键	图示	备注

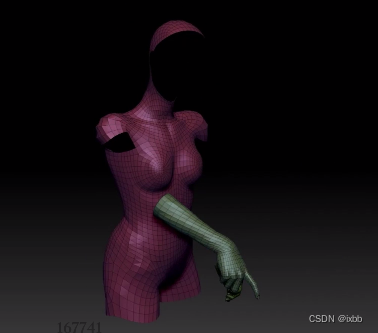

烘培法线、id贴图来制作，先做高模，手部为例
1.导出低模	zb1级，导出低模，低模归坐标归0
2.分UV	摄像机创建，展开导回ZB

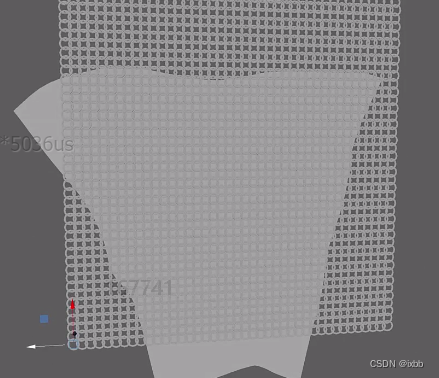

3.创建面片	UV贴图-凹凸0-变换UV,导出回maya,
创建圆环	创建圆环，面数不要太高 ctrl+d,shift+D 坐标改为世界打组
对齐	对齐面，一排大约20行不够就复制，多余得删除		可能会卡，记得保存
包裹变形	先选锁子甲模型，再选面片【变形】-【包裹】然后传递属性【顶点】、【采样空间uv】位置归0 导入zb
细节	可调整细节，制作完后并（后期还是要做低模，做成透贴法线去烘培）

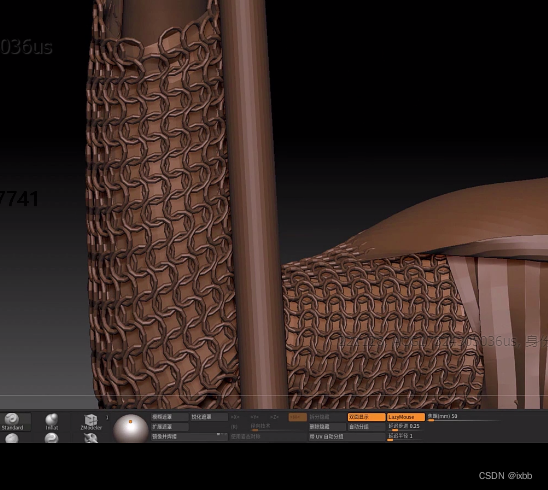

第二种方法制作锁子甲

顺序

关键

图示

备注

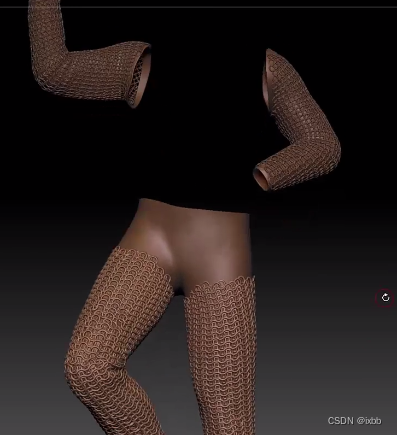

一键锁子甲

动态细分，开启mirco

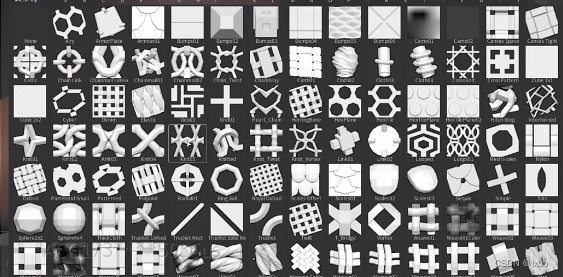

有很多预设

自动分组，删除多余得部分

需要排线整齐

十五节：老骑士锁子甲拓扑烘培与测试

顺序	关键	图示	备注
有布料得一起烘培，没布料得（裙子）另外烘焙
导出拓扑	烘培这三个，导出拓扑导入MAYA2个文件最早拓扑得、高模得		删除细分等级，合并快一点。也可dynamesh之后再拓扑，不然很卡
拓扑	膨胀之前得拓扑，然后吸附		膨胀得全部挡着
低模UV	分UV 导回zb
导出高模	确认分组一致导出勾选平滑法线

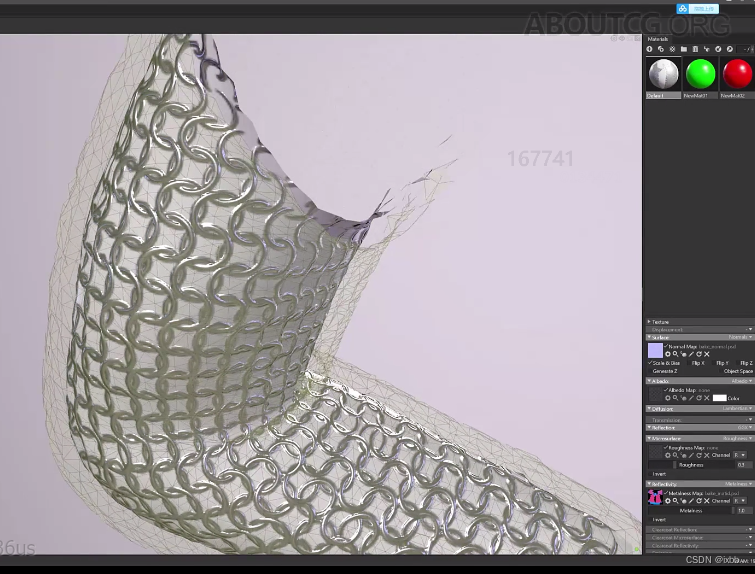

烘培	1.导入高模，建2种材质球（一种布料，一种锁子甲） 2.导入低模 3.选择小面包，放入高低模烘培

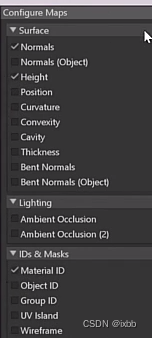

	烘培好后，隐藏高模检查只需要烘培normals\height\id 分辨率改64x\format 16 确认heigth是-0.5和0.5

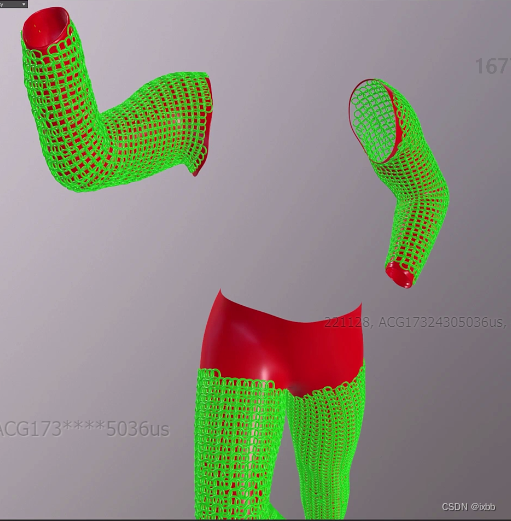

	可通过给材质贴图ID材质检查是否有误用右图调整贴图也可导入maya测试

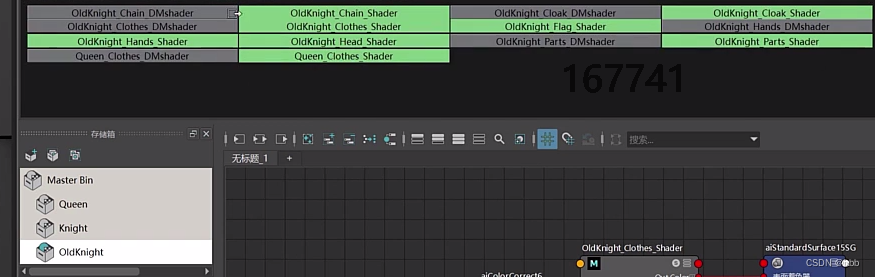

	maya测试调整阿诺德测试、调整材质球

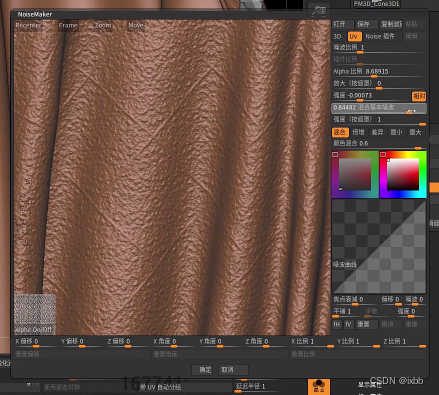

十六节：老骑士配件细节制作

顺序	关键	图示	备注
	利用alpha，贴好纹理
	选中模型【表面-噪波-编辑】添加需要的alpha

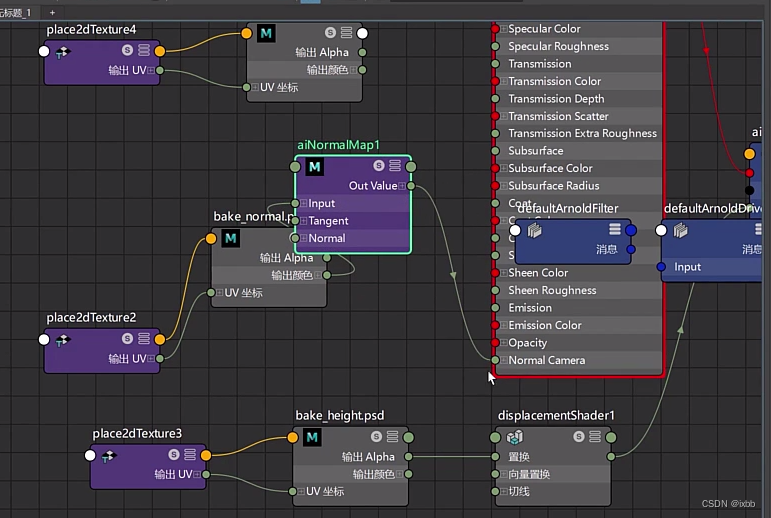

十七节：老骑士烘焙与渲染测试

顺序	关键	图示	备注

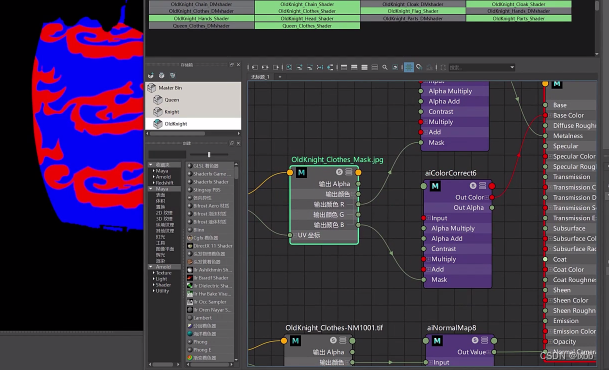

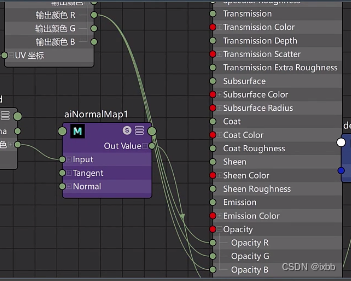

1.	建立aicolorcorrect	连接base color
	导入贴图，蓝通道连接mask(输出颜色R) 左侧ADD调整亮度
	建立aicolorcorrect	连接metalness

第五章：青少年模型制作

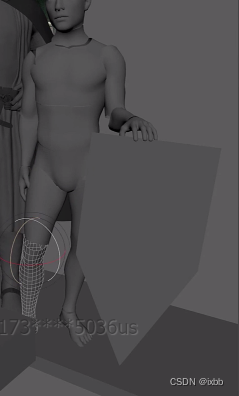

第一节：青少年基础人体设置

要点：青少年约7头身，找到青少年人体模型，按关节进行拆分，使用父子关系进行绑定

顺序	关键	图示	备注

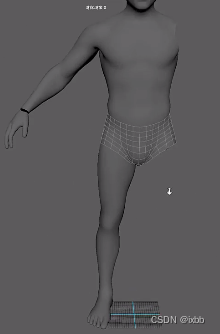

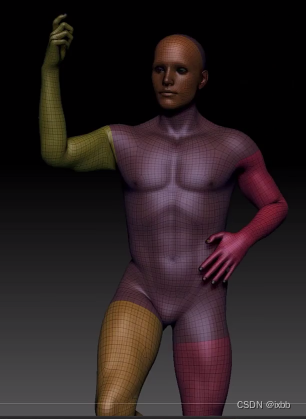

0	准备青少年模型		约7头身，tpose

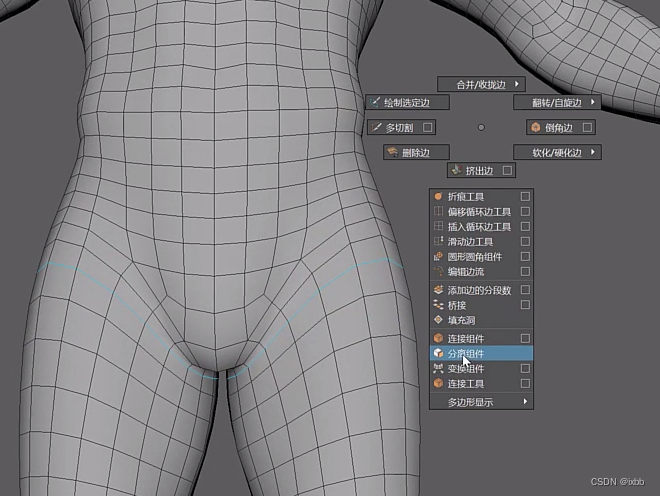

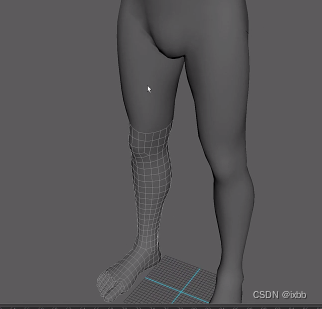

1断线	1.打开对称 2.分离所有关节位线段		要么删面要么断线
2镜像操作	1.删除一边 2.设置轴承（选模型，按设置轴，放到关节转动位） 3.选中四肢，打组，复制。然后[r],再按住[j]，对称复制
3.冻结属性	全选模型，冻结所有属性
4.设置父子关系	1.从腿开始选中脚掌+小腿，按[p]父子关系，由下向上设置上去。头部由上到下。
5.摆动作	按动作摆		参照第二节

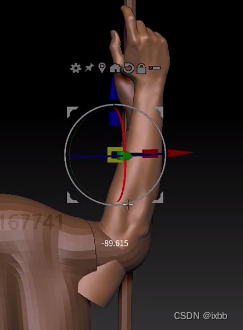

第二节：青少年人体Pose摆放

顺序	关键	图示	备注
0	把模型导入场景，放好位置		留下有交互得台子
1卡帧1	选全部模型，按[S]卡帧		1帧在tpose，以后要做衣服
2道具留位	摆pose，制作道具位置轴移到底，[v]吸附到台上		分析重心
3	摆造型
4.卡帧4	按鼠标中键移动，4帧

第三\四\五节：青少年服装大型

第六章：场景模型制作

第一节：场景模型制作要点

顺序

关键

图示

备注

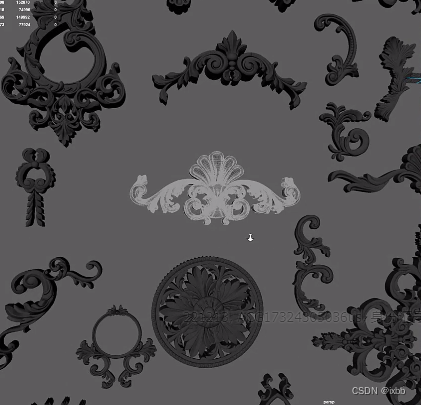

1.花纹图形用模型搭建即可，可以直接购买

下载的模型需要减面，右键【减少】

2.地面可以去zbrush雕刻

3.花纹展uv保证统一密度【获取】【排布UV-缩放模式禁用】

4.花纹模型后面的面删除掉，利于分UV

5.需要卡线部位用【折痕】工具

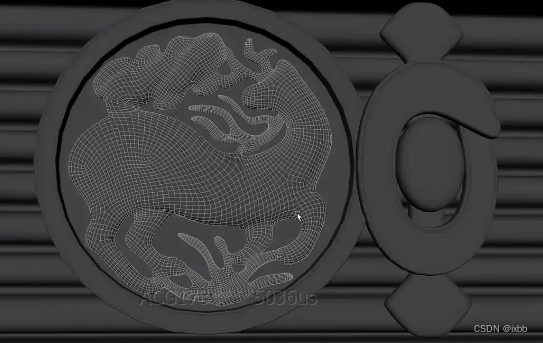

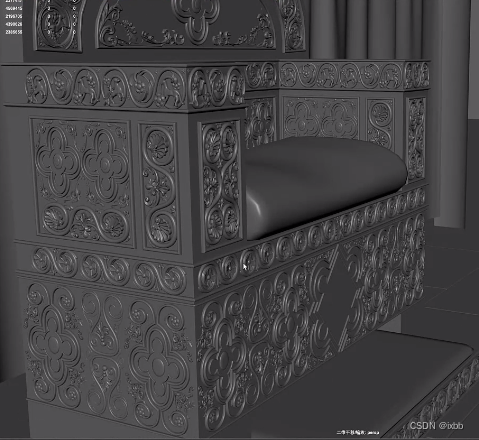

第二/三/四/五节：王座模型制作

顺序	关键	图示	备注
0	最终效果

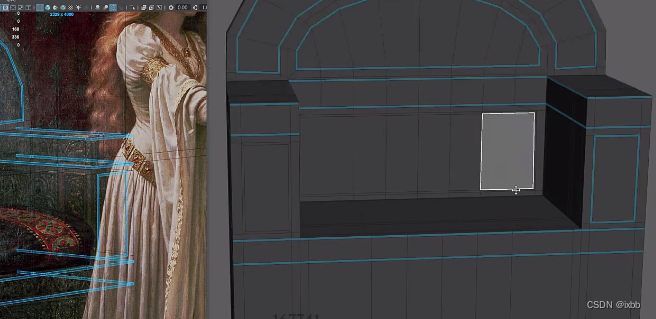

1 卡线	用加线的方式把特征找出来【折痕】【镜像】
2.挤出装饰线	挤出之后，需要卡线倒角的位置【折痕】

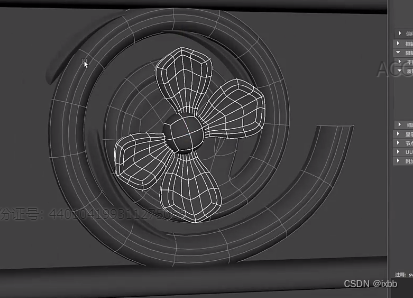

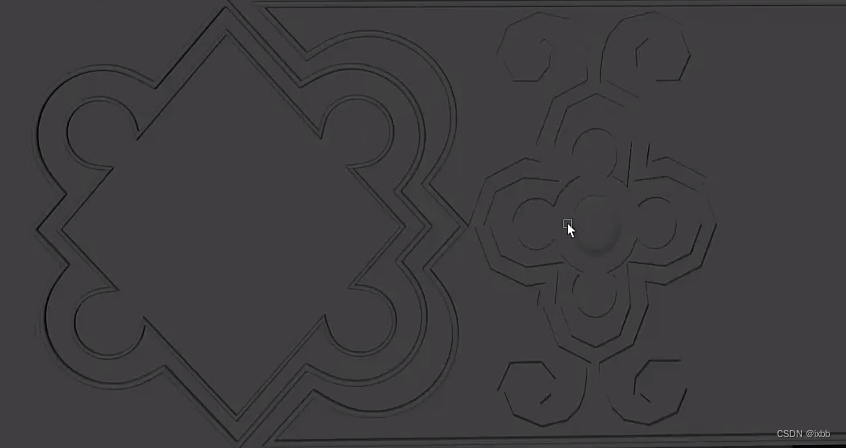

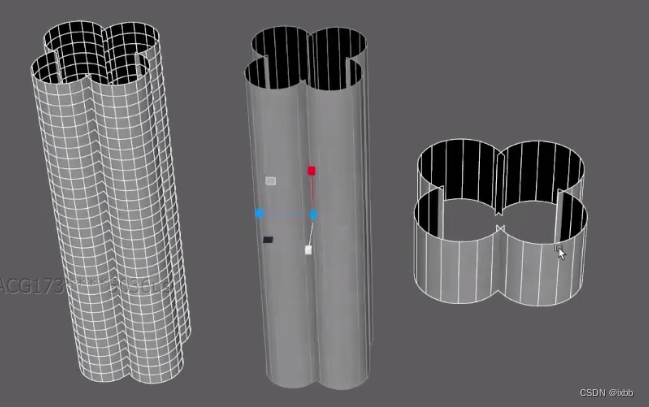

3.制作花纹	可以复制出来单独制作 1.创建圆柱体，吸附，【布尔】得出大型		细节

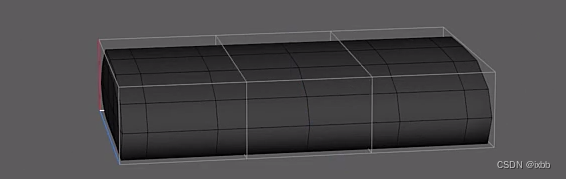

4.坐垫制作	正方形，【变形-晶格】

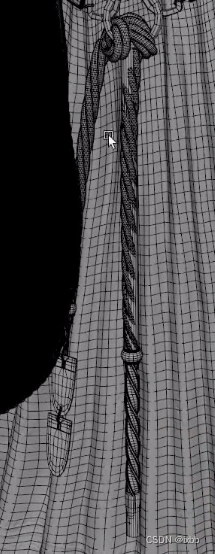

第六节：场景布料模型制作

顺序	关键	图示	备注

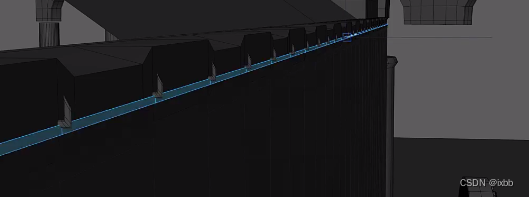

1制作钩子	1.制作钩子，每隔2个		在原有得横杆上
2.制作布料	1.制作面片，加线 2.打竖得边，倒角 3.选择边线，下移 4.细分 5.导入MD,【obj-服装】		状态是给钩子勾着的
3md模拟	1.尖角打固定针 2.径向缩率【12 0】 2.结算

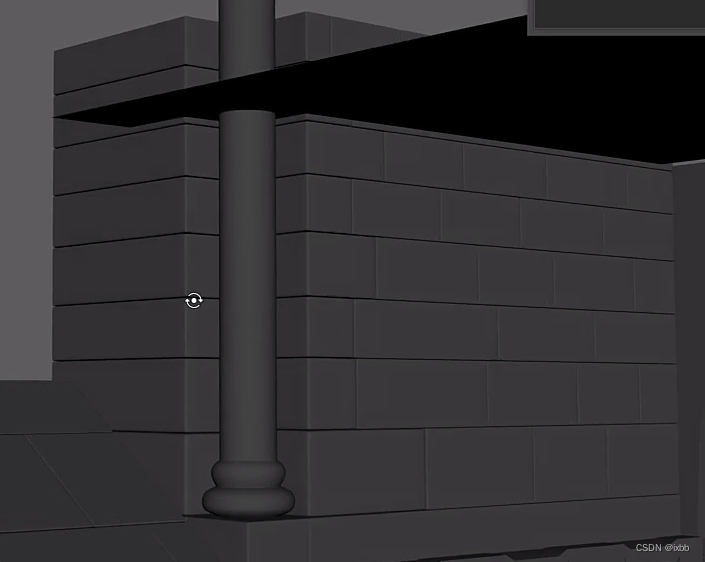

第七节：场景砖块模型制作

顺序

关键

图示

备注

1.卡线

按照原画卡线

2折痕

所有线【折痕】

添加细分

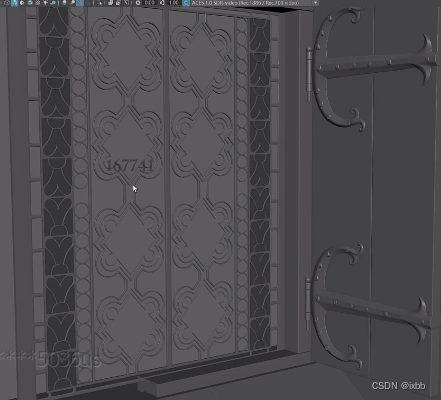

第八/九节：场景窗户模型制作

顺序

关键

图示

备注

最终效果

1.面片+布尔

2.玻璃和窗户分开

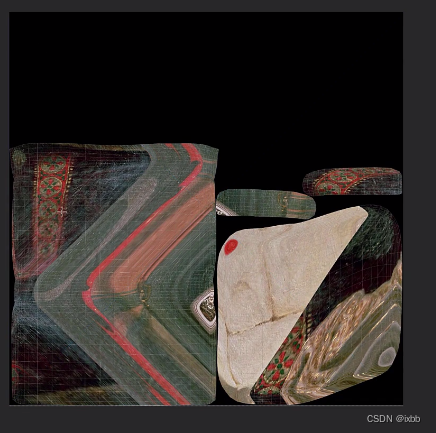

第十节：场景布料图案制作

顺序	关键	图示	备注

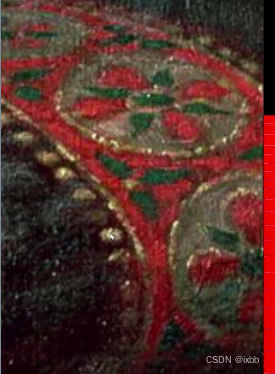

	制作区域
1UV打平导出	1.对齐和打平线段，导出UV 导入PS 2.制作花纹

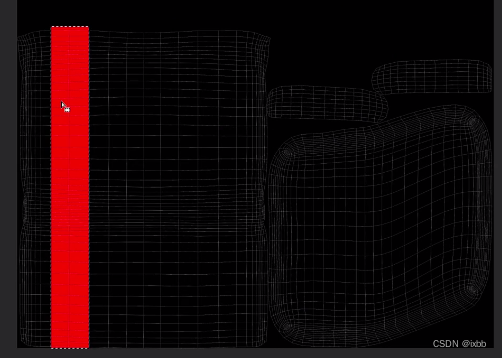

2.填充颜色	导入UV，填充红色

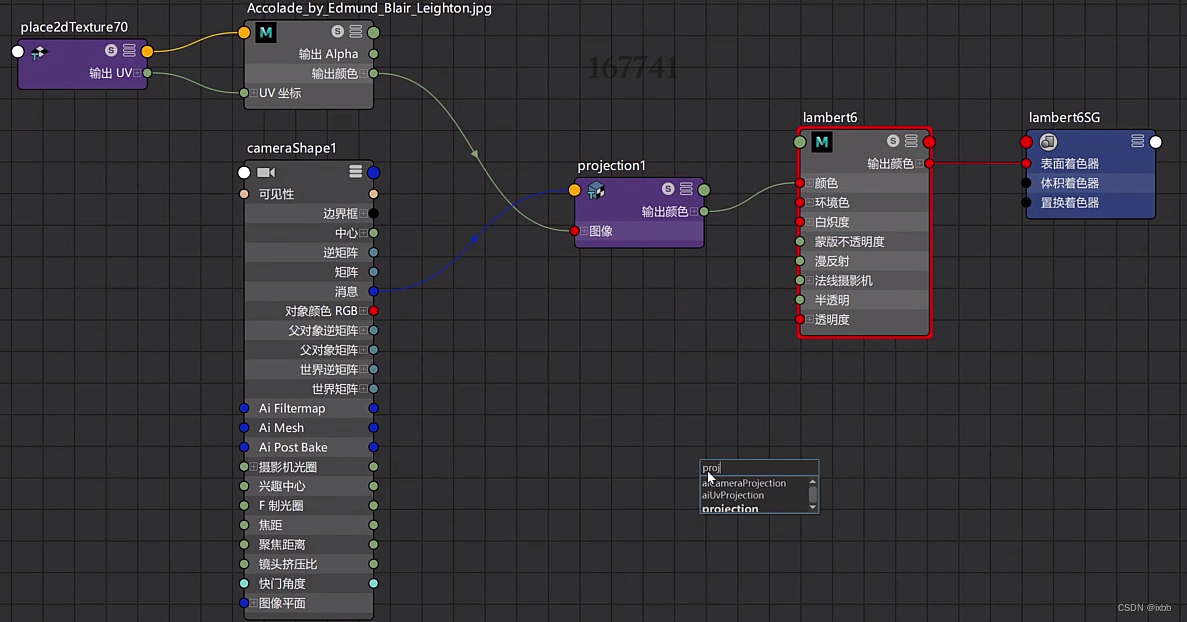

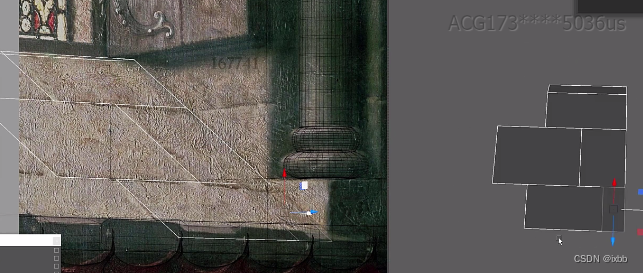

*投射参考	要确定边缘原型大小，可烘培一张图作为参考。直接指定材质参考图片：参考图投影属性：摄像机、垂直要做参考的话，选择模型+材质，材质编辑器【编辑-转化为文件纹理】出来的材质，找到他的路径贴图，导入到PS中

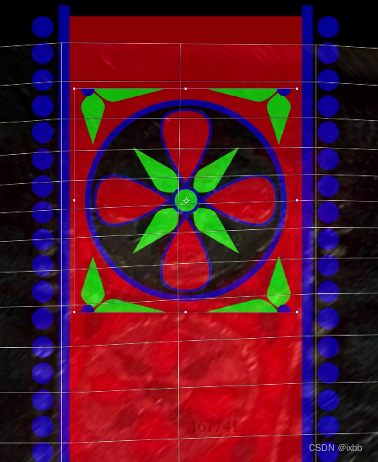

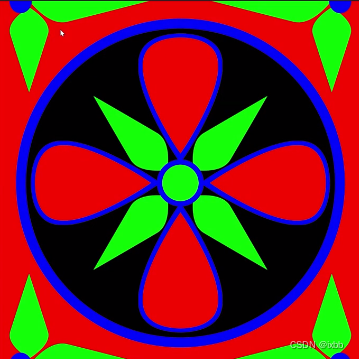

3.制作圆形	1.根据材质跟上图蓝色是一样的，所以圆形也是蓝色 2.然后加上花纹图 3.导出贴图去贴上，观察

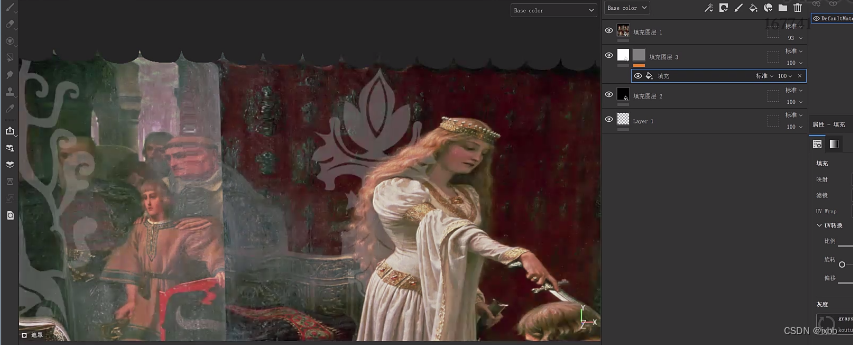

4.制作窗帘	使用substance 导入模型、参考 1.新建纯黑和纯白色图层。白色图层添加遮罩，填充，把图案丢进去 2.【映射-平面】调整尺寸【uv转换-比例】 3.导出图

十一节：场景UV拆分要点

顺序

关键

图示

备注

第七章：皮肤纹理绘制与着色

第八章：服装场景纹理绘制着色

第九章：Xgen毛发梳理

第一节：Xgen文件准备

*1.【生成】导航栏

有2种形式创建，1.传统描述需要创建工程目录，不支持多象限UV（红色）2.交互式则不需要(蓝色）

*2.检查插件是否正常运行（插件管理器，xgen)

3.拆分模型，分好UV(头顶和睫毛等）（如果相同发型，相同模型模型（拓扑）要提早传递相同UV)

4.弄完UV后，模型【修改】冻结变换，清除历史

5.材质必须默认lamber1

第二节：Xgen功能介绍

第三节：年轻骑士眉毛制作

顺序	关键	图示	备注

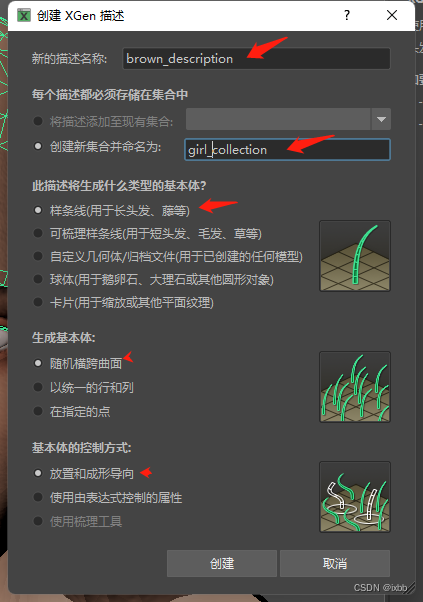

1	创建新描述		1.部位 2.角色 3.头发选项

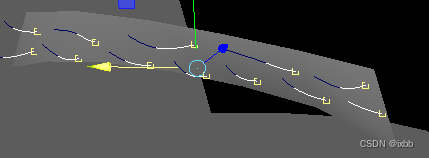

2	创建曲线		对应毛发位置
3	吸附cv到xgen模型上		【选择】-【第一个cv】
4	选中曲线导向		xgen工具【曲线到导向】

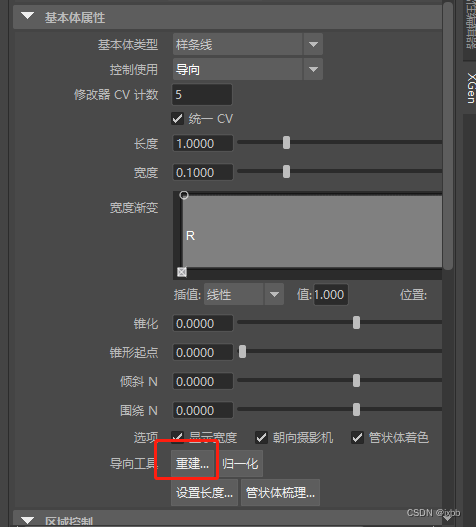

5	重建导向		【5】

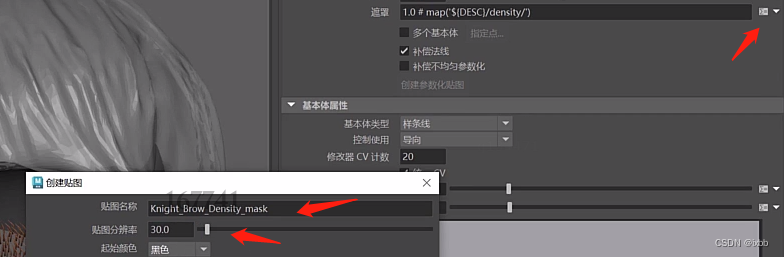

6	遮罩不需要的地方		【遮罩】-【创建贴图】要命名对应【30】【黑色】

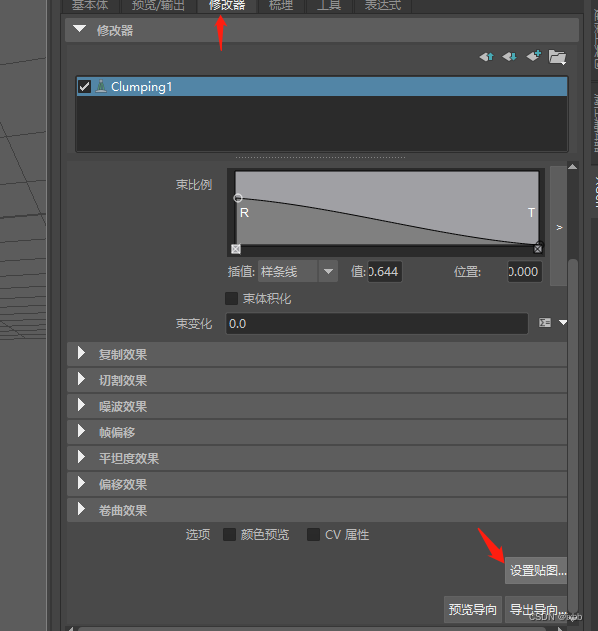

7	创建修改器		【约束】【设置贴图】【生成/导向】直接添加修改器是没有反应的，需要添加贴图
