本文讲述了在称重传感器硬件电路中,运放两端的电压轨道的选择,输入的处理方式和原理,最后给出相应的电路原理图。
一、应用场景化提出问题
问题场景:三运放仪表放大器在处理传感器信号时,我们需要事先选择运放两轨道的VDD和VSS,首先,传感器的信号往往时微小的,以我做过的一个称重传感器为例,传感器的变化电压约为10g/mV,考虑一下,如果我们要从0g开始测量物体的重量,我们可以把运放的VSS端直接设为0V嘛?


给出回答:显然是不能的,因为即使对于轨到轨的运算放大器来说,输出电压Vol也会比它的低电压轨道VSS高出5mv甚至以上,如果我们单纯地把运放的低压参考端设置成0,这会影响到我们最终产品的精度。

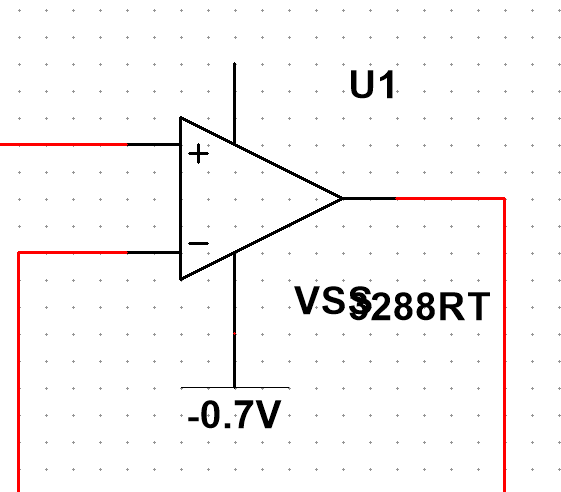

给出解决方案:我们应该把低压轨道降低,降低多少呢,主要看信号的强弱,这里把低压轨设置成-0.7V。这样,对于对于那种接近于0的微小信号,就不会被不能达到VSS而影响输出结果。那么怎么为运放构造一个负压轨道呢?别急,马上就来讲。
二、负压轨道电路设计

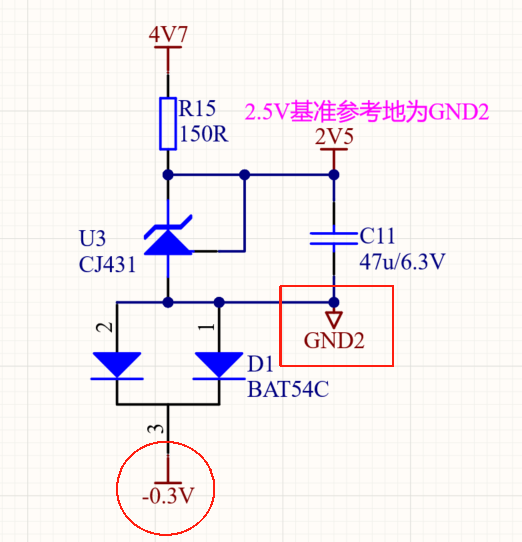

构造-0.3V的负数轨道(将红色圆圈区域,接入VSS)注意图中红色方框的模拟地的位置,这就是我们着重讲的,参考地平面的选择:
上图中的U3为一个2.5V的稳压二极管,D1是正向为0.3v的肖特基二极管。

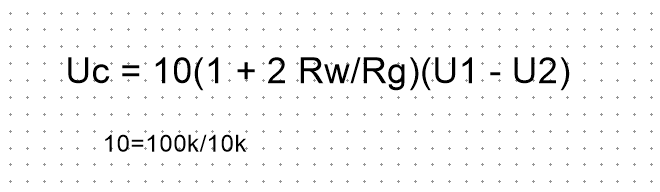

先来看一下仪表放大器的输出公式:
如果不懂上图仪表放大器的同学可以参照本文:硬件电路:三运放仪表放大器电路输入输出计算详解

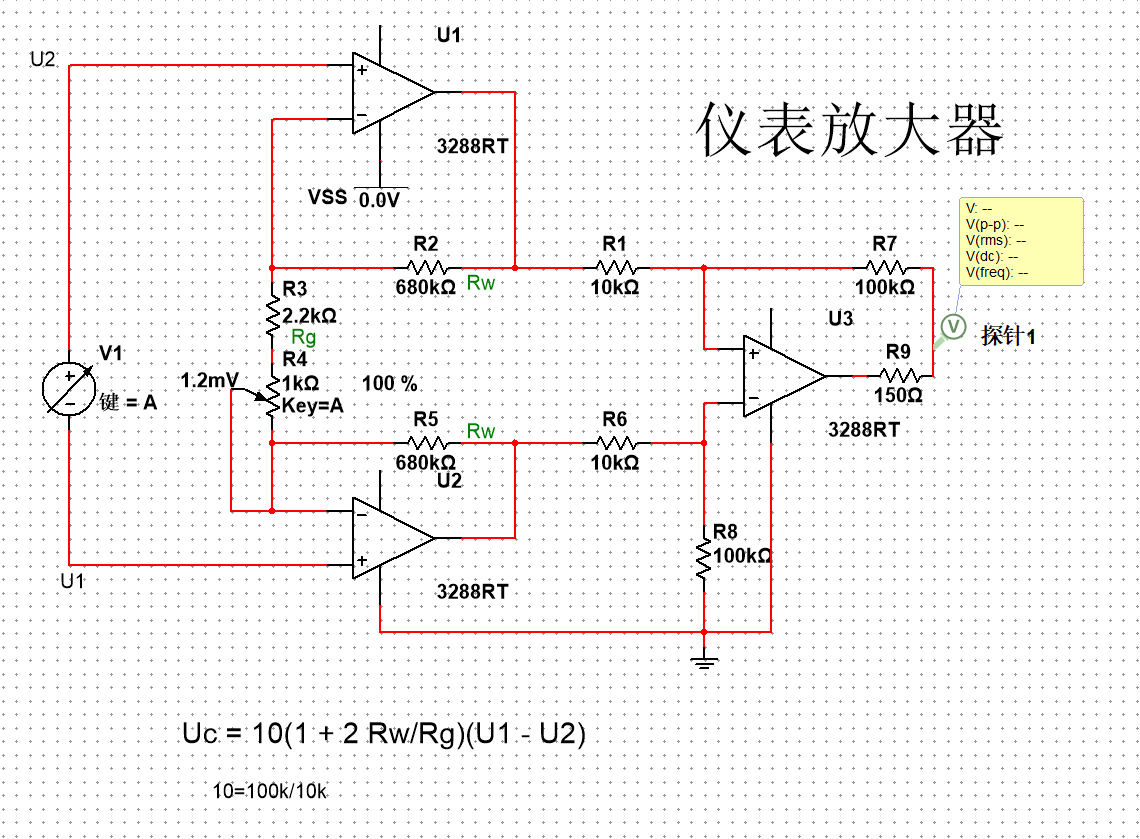

再结合仪表放大器的电路图来看,我们的Uc是和U1和U2的差值成一个正比例关系的,而在图中,看图:

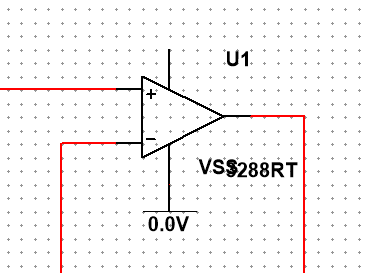

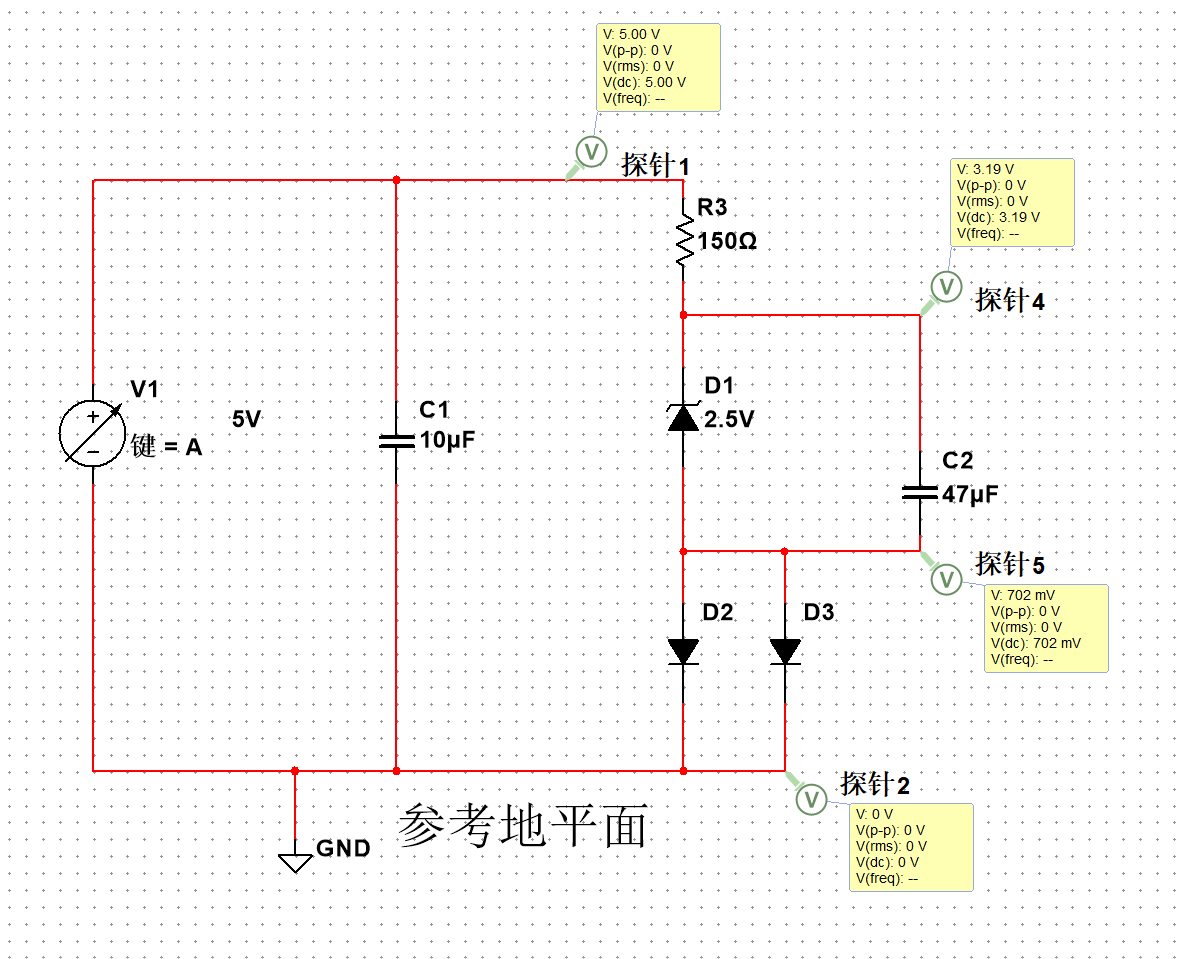

示例一(错误示例)
错误原因:我们主要看参考地平面,一般我们设置地平面通常都是设置到电源输入的负端,这样肖特基二极管D2、D3的阴极电压就和地接轨了,我们把这个点电压接入到运放的VSS端是不行的,就像我们开头说的一样。

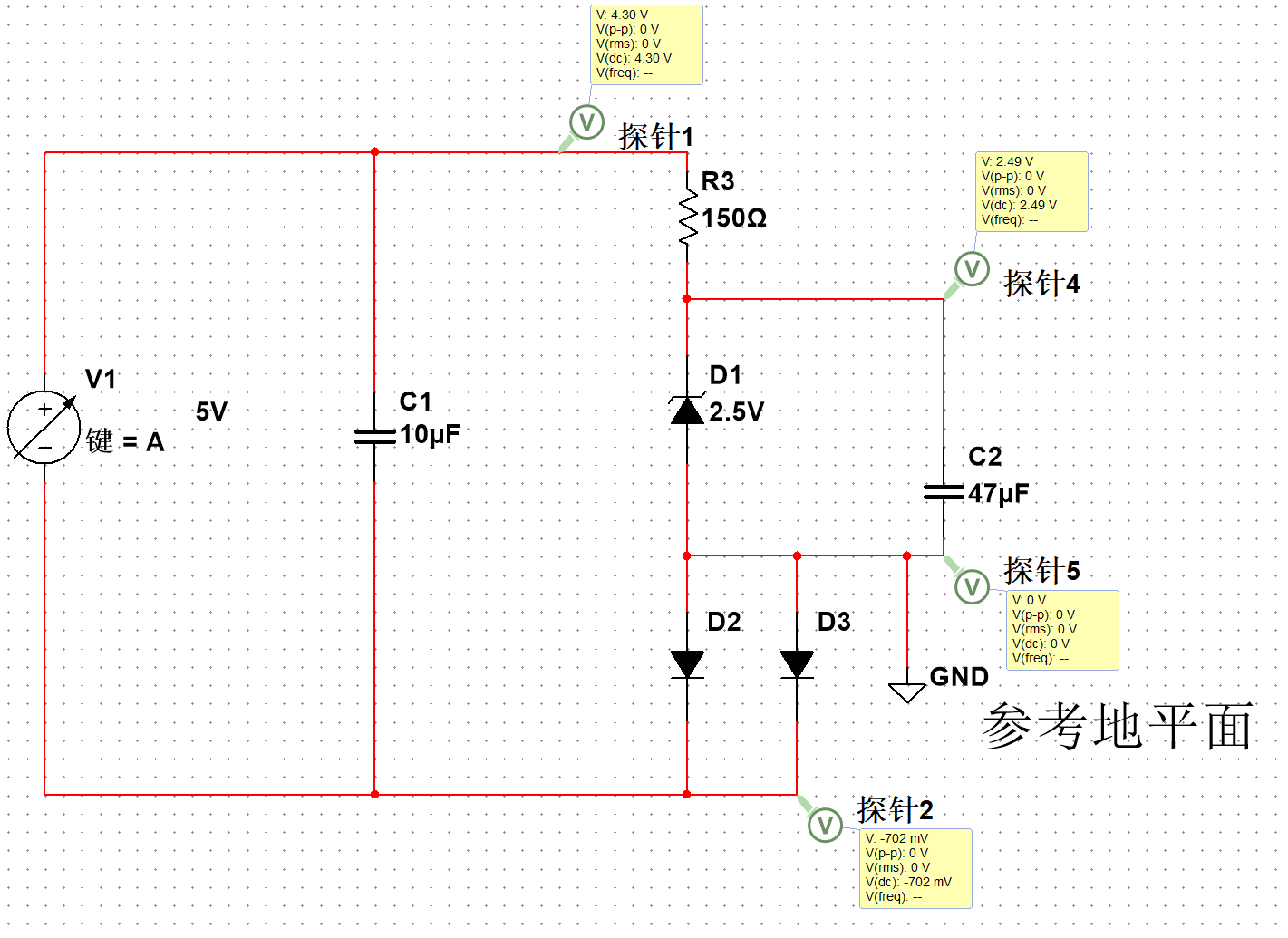

示例二(正确示例)
看看这个电路和 上一个电路的区别,就是参考地平面现在放在了稳压二极管和肖特基二极管之间,我们吧这个地方当作我们的地平面,这样一看,在我们电源输入不变的情况下,电源的正极相对于参考地平面来说减少了一个二极管的压降0.7V变成了4.3V,同样电源的负极相对于参考地平面也减少了0.7V变成了-0.7V,但是电源是不变的,这样我们把探针2的电势接入到运算放大器的VSS端,把探针1的电势接入到运算放大器的VDD端,这样就构建了一个-0.7V~4.3V的运放轨道,保证了最小的输出电压也能正常输出。
特别注意点:上面讲到参考地平面的选择,参考地平面并不是一定0V的,只是我们把它当作0电势参考面,这样方便我们计算电势差。(举个不恰当的例子,就像在高原盖高楼和挖地窖一样,如果以海平面为参考面,那无疑两个的对地高度都是很大的正数;如果以高原本身为参考面,那么高楼的对地高度是正的,地窖是负的)

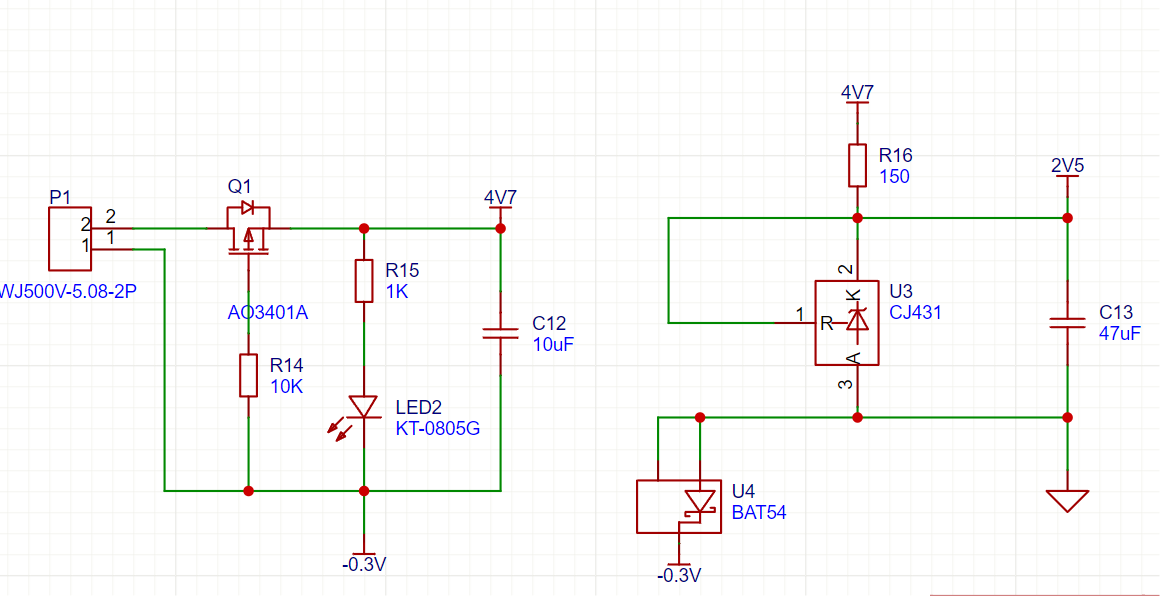

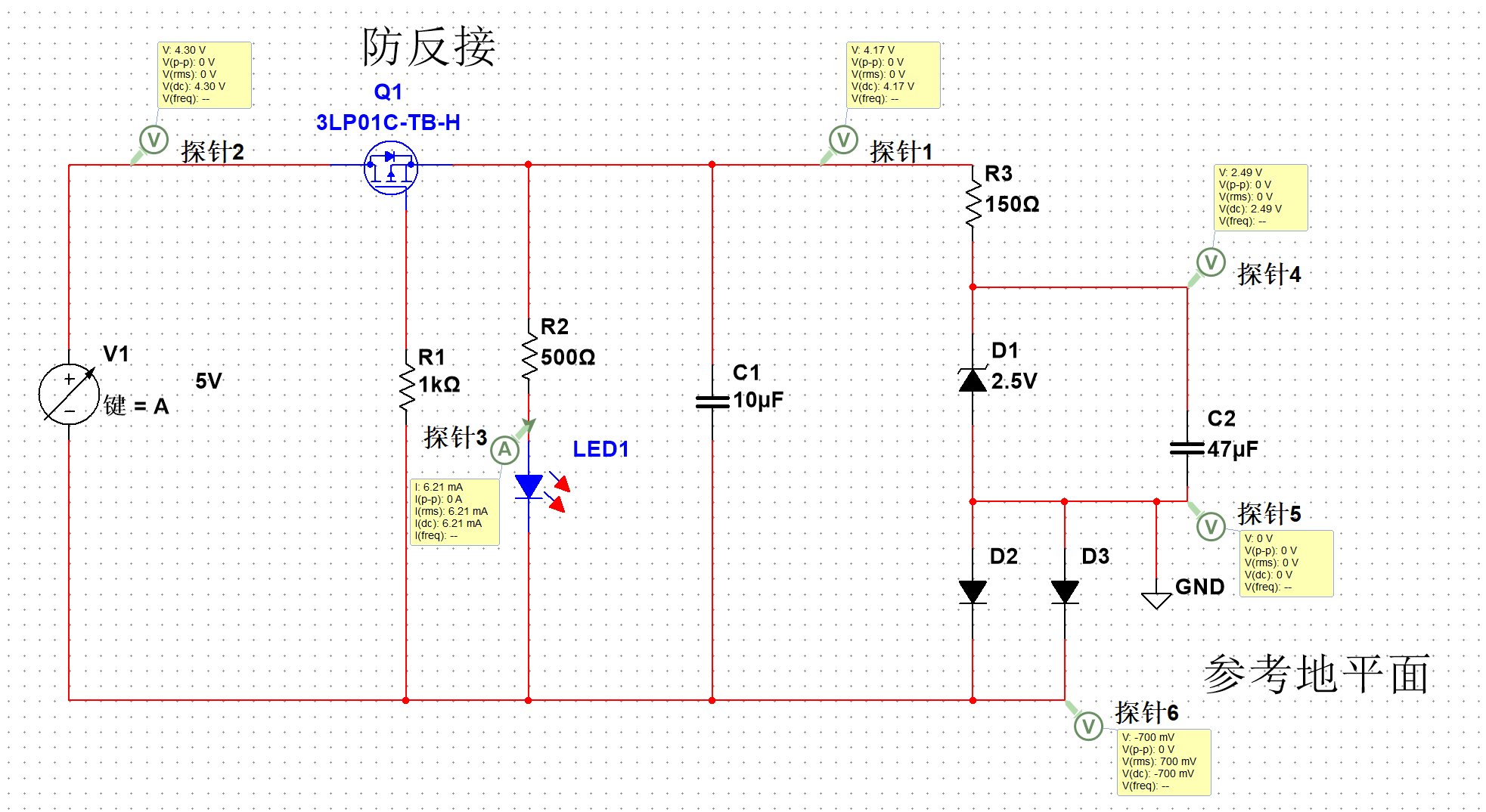

完善电路图
我们在负电压电路和电源之间加入一个PMOS防反接电路和一个指示灯,这样一个可以直接用的电路就好了(防反接的工作原理很简单,大家自行查看)。

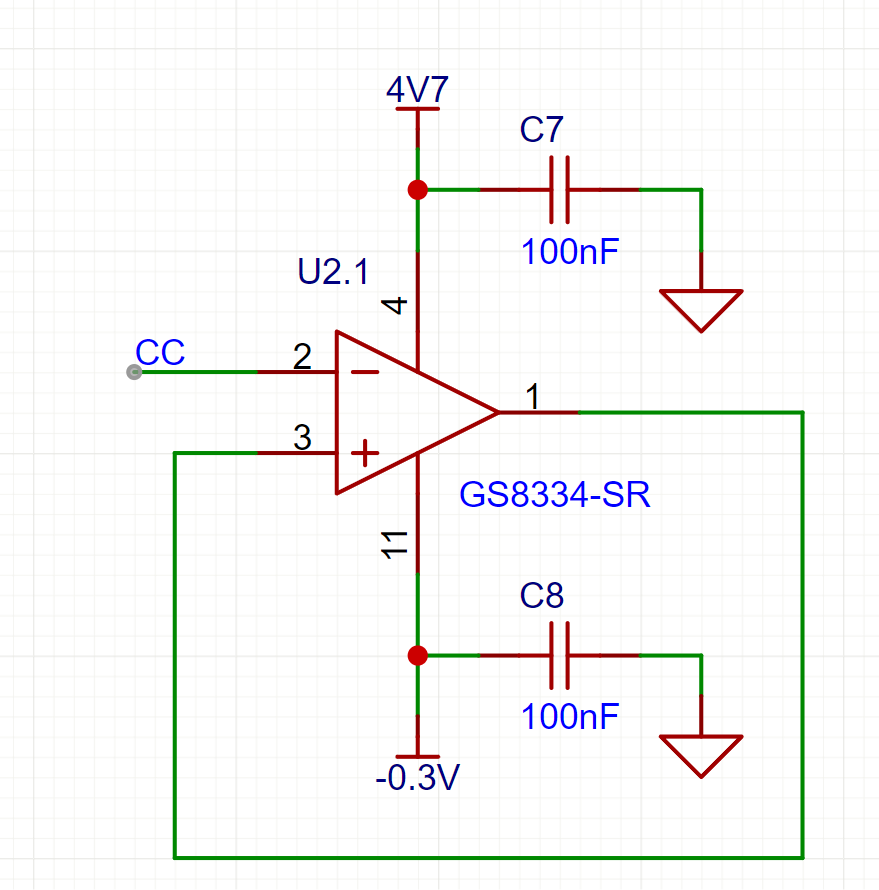

PCB原理图设计
