如何使用Matlab simulink搭建电路

第一次在CSDN撰写博客，难免存在疏漏错误，恳请批评指正。

在Simulink中，用于电路仿真的原件有很多，此次我们使用的是simulink的simscape组件库，其中的Specialized Power Systems组件库常用于用于电力电子仿真。本次仿真我们使用的元件都来自该库。

我们在原件库中搜索以下几个组件 ：

scope:示波器

Voltage Measurement:测量电压，将电信号转换为simulink信号

DC Voltage Source:直流电压

Ground:接地

Series RLC Branch: 电阻电感电容模块

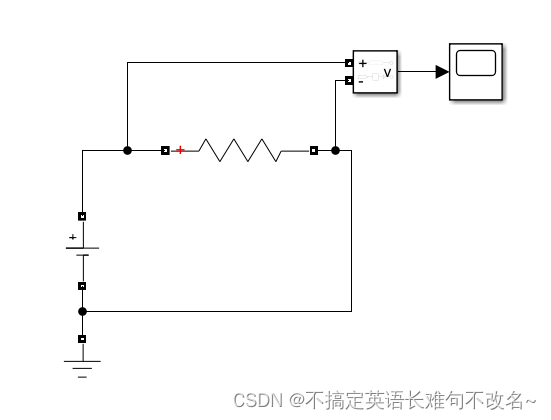

其中我们将Series RLC Branch设置为电阻，阻值为1Ohms，电压源电压设置为1v，并按下图来连接。

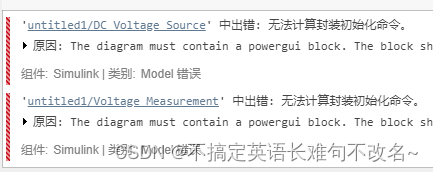

点击运行，然后你会发现报错了

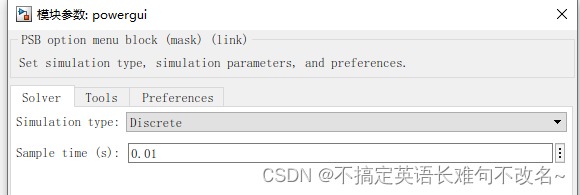

错误原因是电路必须包含一个powergui组件。我们添加该组件，参数设置为descrete， 0.01s

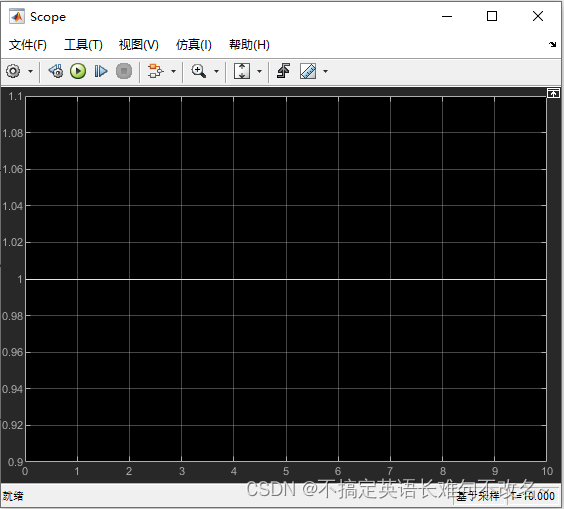

此时再次点击运行，运行成功，使用示波器查看，发现电阻两端电压为1V。

 本期博客介绍了如何使用simulink搭建电路，大家可以根据自己的需要搭建不同类型的电路。
