Proteus DC Sweep(二极管伏安特性曲线)

目录

一、Proteus图表模式之 DC Sweep

二、稳压二极管伏安特性曲线仿真

1、正向伏安特性曲线仿真

2、二极管的正向和反向伏安特性曲线仿真

---

一、Proteus图表模式之 DC Sweep

Proteus仿真经常需要进行DC扫描，观测响应随着DC激励电压在一定范围内变化而变化的趋势。有助于根据电路DC电压范围优化设计电路，Proteus中采用图表模式的DC Sweep可以实现该功能。

二、稳压二极管伏安特性曲线仿真

本文通过一个稳压二极管的伏安特性曲线学习正确使用图表DC Sweep。注：下面步骤中加粗字段表示仿真软件中的选项。

1、正向伏安特性曲线仿真

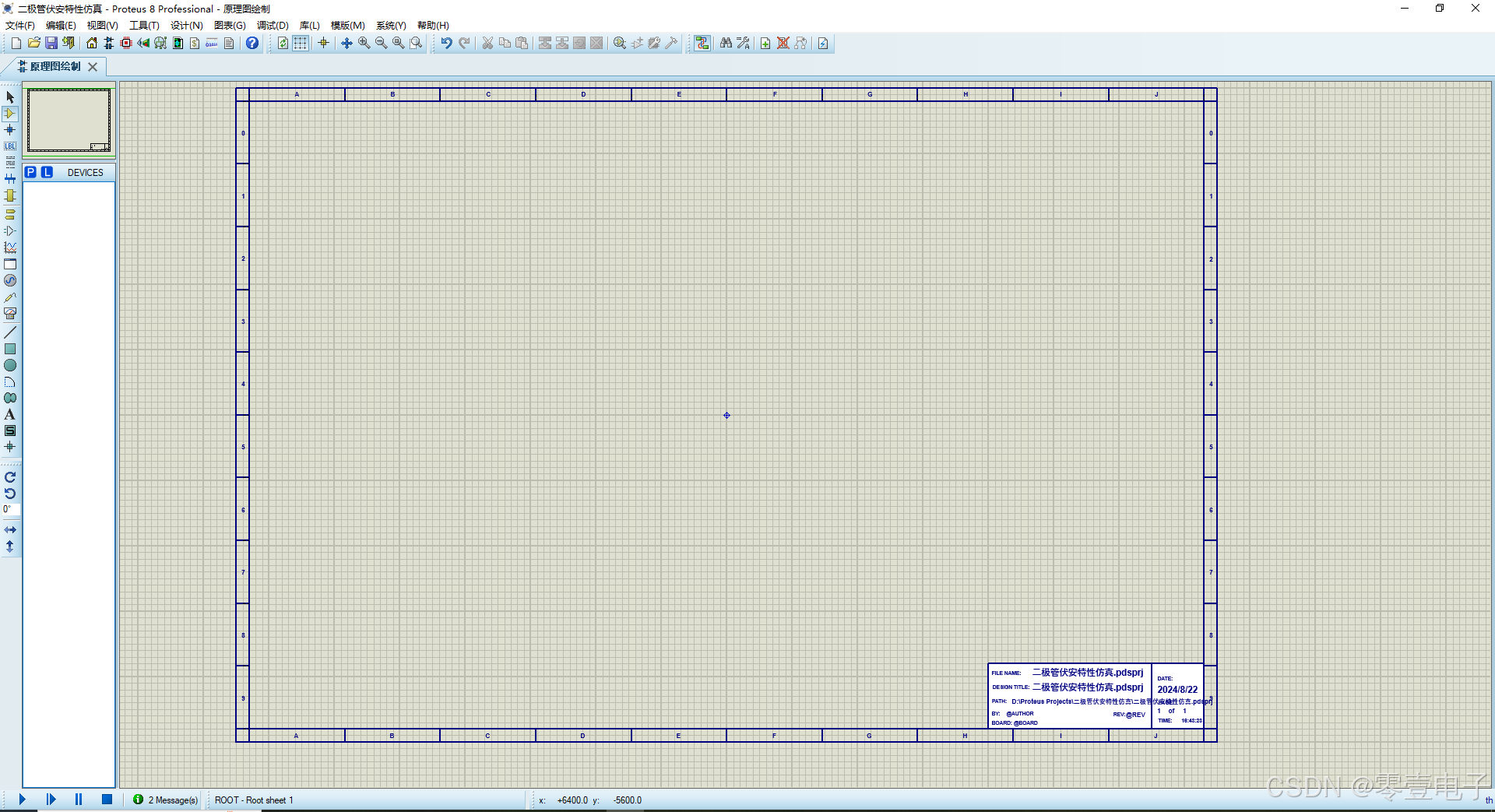

a、如下图，此次演示使用的是Proteus8专业版。

b、选择元件模式，点击P，选择Diodes，选中1N4728A(它是3.3V稳压二极管)并点击确定。
