实验三 直流扫描分析

最新推荐文章于 2024-03-22 10:07:22 发布
最新推荐文章于 2024-03-22 10:07:22 发布
阅读量1.7k 收藏 4
点赞数
分类专栏： orcad的课程实验 文章标签： 单片机
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_45784275/article/details/125260453
版权

电信19-2 翁大弟

一、实验目的

1、掌握直流扫描分析的各种设置和方法。

二、实验内容

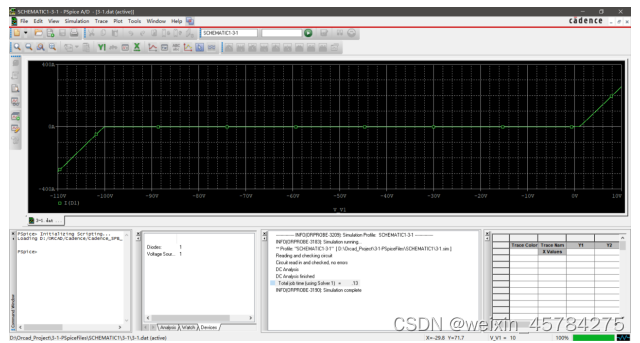

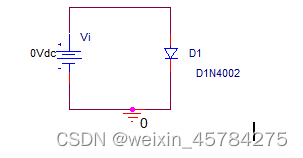

1、绘出下面电路图，利用直流扫描（DC Sweep）来验证二极管的V-I特性曲线。



步骤：

（1）、作出电路图，进行直流扫描扫描分析。设置主扫描变量为电压

源V1,由-110V开始扫描到10V，每隔0.01V记录一点；查看二极管流过的

电流曲线  I（D1）  。
