Ag2S硫化银量子点制备方法(液一液界面法)

Ag2S硫化银量子点制备方法(液一液界面法)

液一液 界 面 制 备 近 红 外 荧光 A g2 S 量 子 点

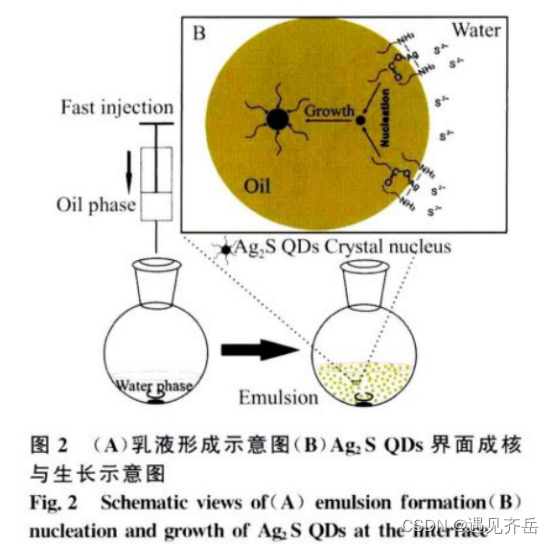

Ag:S量子点的制备过程如示意图2A和2B所示,通过向搅拌的硫前体水溶液中快速注人银前体油溶液,反应体系将迅速乳化形成大量液滴.

分布在两相中的反应物前体将在液滴水-油界面接触并成核与生长,形成的产物将在油酸和油胺的作用下而溶解在油相液滴中。

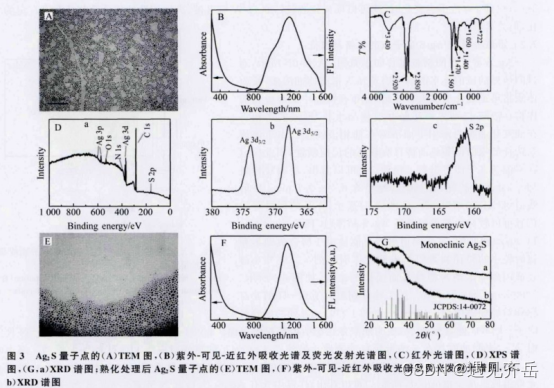

由于该体系选择的银前体和硫前体具有较高的反应活性,因此反应在室温条件下即可进行。由图3A可以看出,近红外荧光Ag2S量子点粒径较均一，分散性较好，粒径统计结果为3. 7士0.7 nm。

X-射线衍射(XRD)结果(图3G曲线a)显示，样品的衍射峰的位置可以较好地与单斜晶系Ag:S晶体(JCPDS Card No.14- 0072)相匹配，宽化的衍射峰可能是由于所合成纳米颗粒的较小的粒径和无定形表面配体引起的”。,Ag2S量子点的荧光发射峰位于1164 nm,半峰宽为215nm







其他量子点：

水溶性近红外二区Ag2Te量子点,表面是MPA,发射1300nm左右

水溶 CdTe-巯基乙酸 （激发：350nm左右 发射：580nm）

抗体偶联InP/ZnS量子点

CdTe/CdS水溶性量子点(巯基丙酸修饰)

InP/ZnS水溶性羧基化量子点

CdSe/ZnS水溶性羧基化量子点

PEG-NH2修饰InP/ZnS量子点

PEG-COOH修饰ZnCdS/ZnS量子点

ZnCdS/Zn水溶性S量子点(PEG-COOH末端)

水溶性的InP/ZnS-NH2 QDs(磷化铟/硫化锌)量子点

以上资料来自小编axc,2022.04.11
