Cisco Packet Tracer模拟器中路由器的设置

路由器一般都提供了许多模块化功能，通过对模块的添加、更换，以支持不断提高的网络带宽要求和服务质量。路由器添加模块就像是计算机添加了一张网卡一样，可以增加网络的接口。一个路由器，模块越多，功能越多，价格也相对较高。

情境分析

默认情况下，在Cisco Packet Tracer 6.1 Instructor中添加的路由器没有广域网模块，不能进行DCE串口线的连接，因此在完成本训练时首先要为路由器添加相关的功能性模块。

下面以型号为2911的路由器来学习和掌握在Cisco Packet Tracer 6.1 Instructor模拟器中路由器的一些设置方法，实验拓扑如图3-1-1所示，按照表3-1-1和3-1-2添加相应设备、更改标签名称和连接设备。

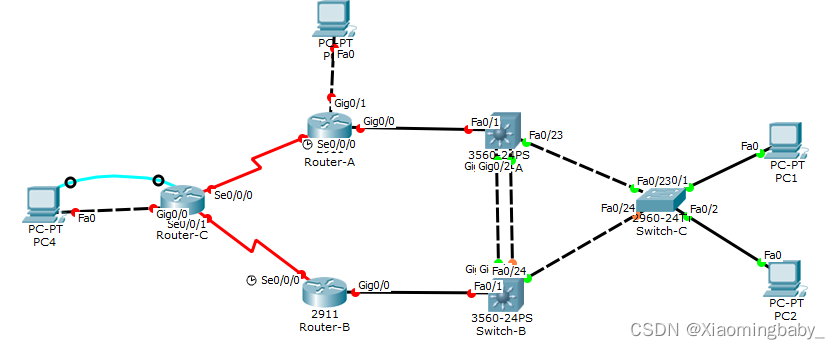

图3-1-1 海成公司网络拓扑图

表3-1-1 网络设备与标签名称

设备类型	数量/台	标签名称
2911路由器	3	Router-A、Router-B、Router-C
3560-24三层交换机	2	Switch-A、Switch-B
2960二层交换机	1	Switch-C
PC	4	PCA、PCB、PCC、PCD

表3-1-2 网络设备的相应端口

设备名称及端口	对端设备名称及端口	线缆类型
Router-A：S0/0/0	Router-C：S0/0/0	DCE串口线
Router-A：gi0/0	Switch-A：fa0/1	直通线
Router-B：S0/0/0	Router-C：S0/0/1	DCE串口线
Router-B：gi0/0	Switch-B：fa0/1	直通线
Router-C：console	PCD：RS 232	配置线
Switch-A：gi0/1、gi0/2	Switch-B：gi0/1、gi0/2	交叉线
Switch-A：fa0/23	Switch-C：fa0/23	交叉线
Switch-B：fa0/24	Switch-C：fa0/24	交叉线
PCA	Switch-C：fa0/1	直通线
PCB	Switch-C：fa0/2	直通线
PCC	Router-A：gi0/1	交叉线
PCD	Router-C：gi0/0	交叉线

步骤实现

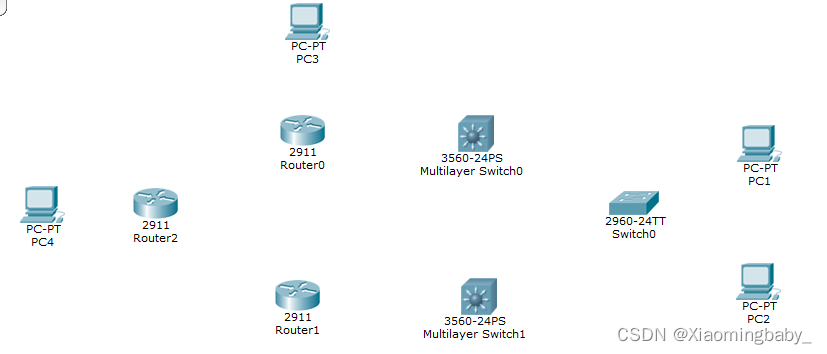

步骤1：根据图3-1-1所示的拓扑图添加网络设备。在Cisco Packet Tracer 6.1 Instructor的工作区中添加3台2911路由器、2台3560-24的三层交换机、1台2960的二层交换机和4台计算机，并调整相应位置，如图3-1-2所示。

图3-1-1 海成公司网络拓扑图

表3-1-1 网络设备与标签名称

设备类型	数量/台	标签名称
2911路由器	3	Router-A、Router-B、Router-C
3560-24三层交换机	2	Switch-A、Switch-B
2960二层交换机	1	Switch-C
PC	4	PCA、PCB、PCC、PCD

表3-1-2 网络设备的相应端口

设备名称及端口	对端设备名称及端口	线缆类型
Router-A：S0/0/0	Router-C：S0/0/0	DCE串口线
Router-A：gi0/0	Switch-A：fa0/1	直通线
Router-B：S0/0/0	Router-C：S0/0/1	DCE串口线
Router-B：gi0/0	Switch-B：fa0/1	直通线
Router-C：console	PCD：RS 232	配置线
Switch-A：gi0/1、gi0/2	Switch-B：gi0/1、gi0/2	交叉线
Switch-A：fa0/23	Switch-C：fa0/23	交叉线
Switch-B：fa0/24	Switch-C：fa0/24	交叉线
PCA	Switch-C：fa0/1	直通线
PCB	Switch-C：fa0/2	直通线
PCC	Router-A：gi0/1	交叉线
PCD	Router-C：gi0/0	交叉线

步骤实现

步骤1：根据图3-1-1所示的拓扑图添加网络设备。在Cisco Packet Tracer 6.1 Instructor的工作区中添加3台2911路由器、2台3560-24的三层交换机、1台2960的二层交换机和4台计算机，并调整相应位置，如图3-1-2所示。

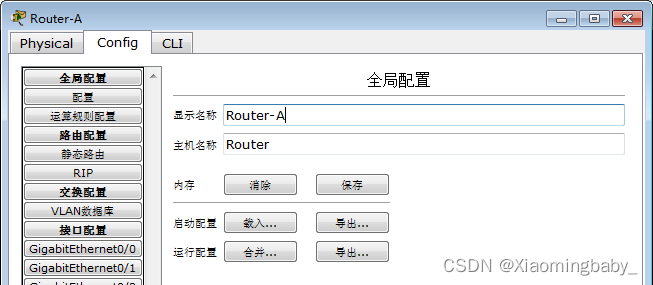

图3-1-3 修改显示名称

步骤3：使用同样的方法为其它所有设备，包括PC机更改显示名称，如图3-1-4所示。

图3-1-4 修改后的所有设备显示名称

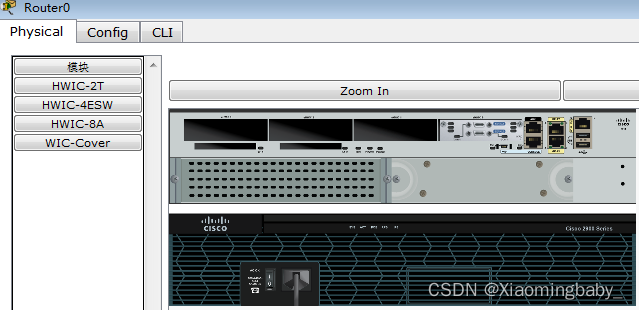

步骤4：真实操作中，为路由器添加模块时需要在断电的情况下添加，否则会损坏设备。默认情况下，Cisco Packet Tracer 6.1 Instructor软件中路由器的电源是打开的，因此在添加模块前首先要先关闭路由器的电源，如图3-1-5所示。

图3-1-5 关闭路由器的电源

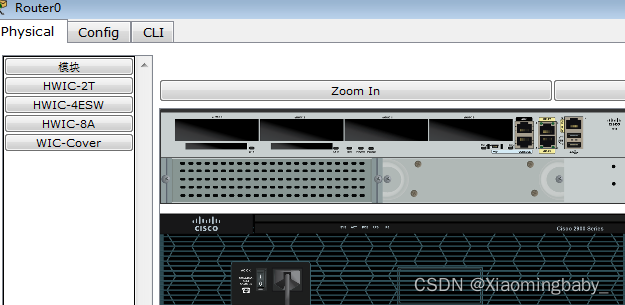

步骤5：在模块区域中寻找到所需要的模块，选中该模块，按住鼠标左键，移动至模块的添加区域，放开鼠标即可。添加模块时要注意模块的形状及大小，选择正确的插槽。如图3-1-6所示，为路由器Router-A添加一个HWIC-2T串口模块。

步骤6：使用同样的方法为路由器Router-B和Router-C添加HWIC-2T两个模块。

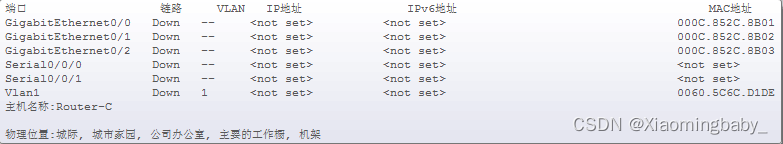

步骤7：查看路由器的端口。将鼠标放置在工作区路由器图标上停留一会，就会显示出一个黄色底纹的提示信息框，如图3-1-7所示，可以查看到端口类型、IP地址等信息。

图3-1-7 使用鼠标查看路由器端口

步骤8：路由器与计算机互联通常都是通过路由器的局域网接口与计算机的网卡接口进行互联，如图3-1-8所示。

图3-1-8 路由器与计算机互联

 小贴士

路由器本身就是一台没有显示器的计算机主机，在计算机与路由器直接互联时，应采用交叉线进行互联，而不能使用直通线。虽然现在市面上也存在有使用直通线互联的路由器，但在Cisco Packet Tracer软件中是不支持的。

步骤9：路由器与交换机互联通常都是通过路由器的局域网接口与交换机接口进行的，如图3-1-9所示。

图3-1-9 路由器与交换机互联

 小贴士

从前面所有的拓扑图中会发现有一个共同点，就是所有与连接的端口的状态标记都是红色的，这是因为当前路由器还没有进行配置，所有端口全是Shutdown（关闭）状态。

步骤10：通过上面的学习，请读者使用正确的线缆完成本实验的所有网络设备的连接，最终效果应如图3-1-1所示一致。

相关知识

路由器具有非常强大的网络连接和路由功能，它可以与各种各样的不同网络进行物理连接，这就决定了路由器的接口技术非常复杂，越是高档的路由器其接口种类也就越多，因为它所能连接的网络类型非常多。路由器的端口主要分局域网端口、广域端口和配置端口3大类。

路由器与路由器互联的方式有很多，因为路由可添加的模块有很多，造成路由器端口类型有很多，而不同端口类型使用不同的线缆进行互联。主要分为以下三种。

⑴路由器通过广域网串口互联，要使用专用的DTE和DCE串口线连接。

⑵路由器通过局域网以太网口互联，一般使用双绞线进行互联，且一定要使用交叉线进行连接，用直通线连接是无法通信的。

⑶路由器的调整网络接入，通常使用光纤接入。

在实现的网络过程中，需要对网络设备添加或卸下模块时，一定要先断电，才可以操作。

学习小结

本实训讲述了路由器模块添加的方法，路由器各种端口使用的线缆类型和路由器端口的标签名称的更改，由于真实设备中添加模块和模拟器是有区别的，所以条件的同学，还是需要在真实设备上练习，加以熟练。
