Fluent 旋转机械瞬态计算

本案例利用Fluent中的滑移网格模型（RBM)，对螺旋桨敞水水动力性能问题进行了瞬态仿真计算。该案例仅对4119桨的瞬态计算进行了简单演示，其余的旋转机械的仿真设置与本案例基本一致，可按照该案例进行相关设置。

本文仅计算了进速系数为0.4的工况，计算结果与相关实验较为接近。

与Fluent MRF 旋转机械（一）的结果相比，瞬态计算结果与实验值更为接近。

1 workbench 设置

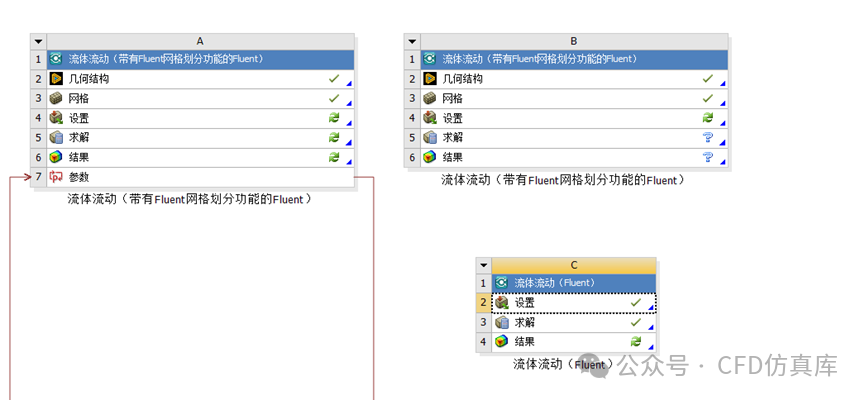

1.1 选择流体流动（带有Fluent 网格划分功能的Fluent）和流体流动（Fluent）

由于用的版本较老，因此无法通过一个fluent建立interface，此处为了利用fluent meshing划分网格，采用了三个fluent模块。分别进行外部流场网格划分、内部流场网格划分和流场计算。

2 SCDM 设置

2.1 导入几何

左边为入口，右边为出口。

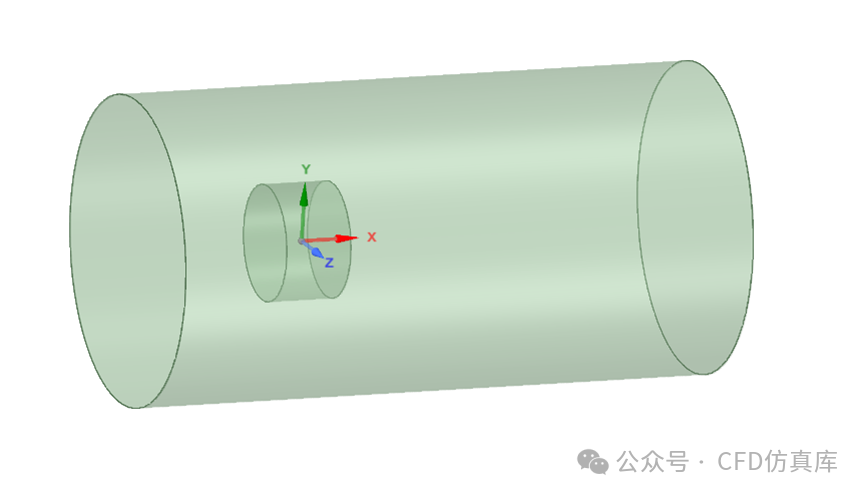

下图为外部流场几何图。

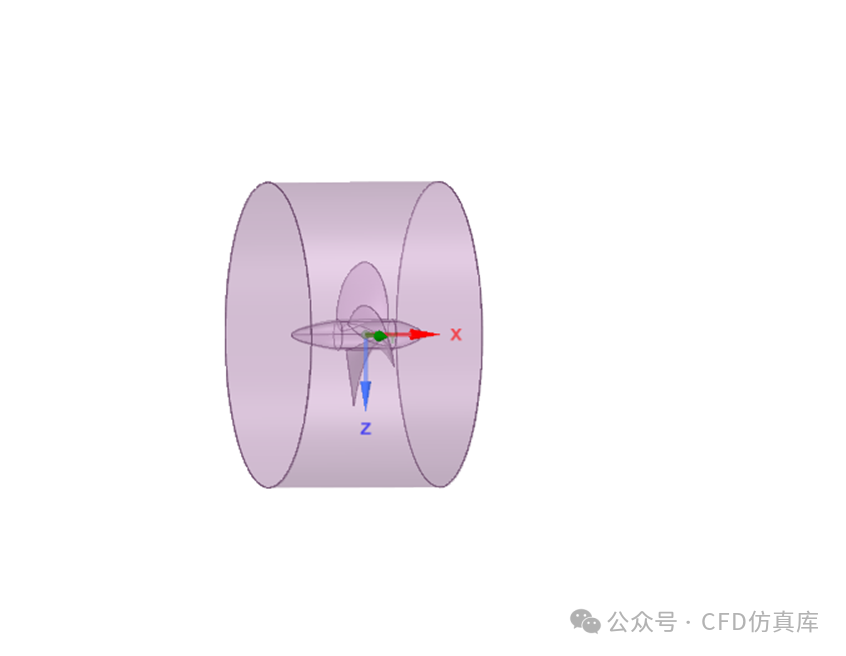

下图为内部流场几何图。

3 FLUENT MESHING设置

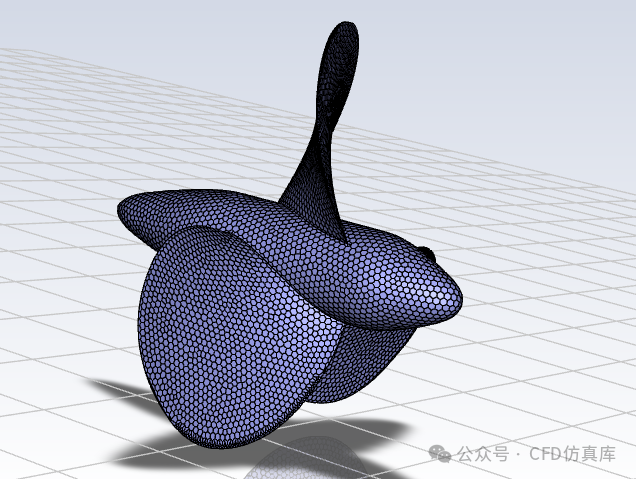

采用了Fluent meshing进行前处理，采用多面体的方法对体网格进行划分。由于稳态计算结果比较可信，此处选择了相同的划分的方式与尺寸。

4 FLUENT 设置

4.1 General设置与网格导入

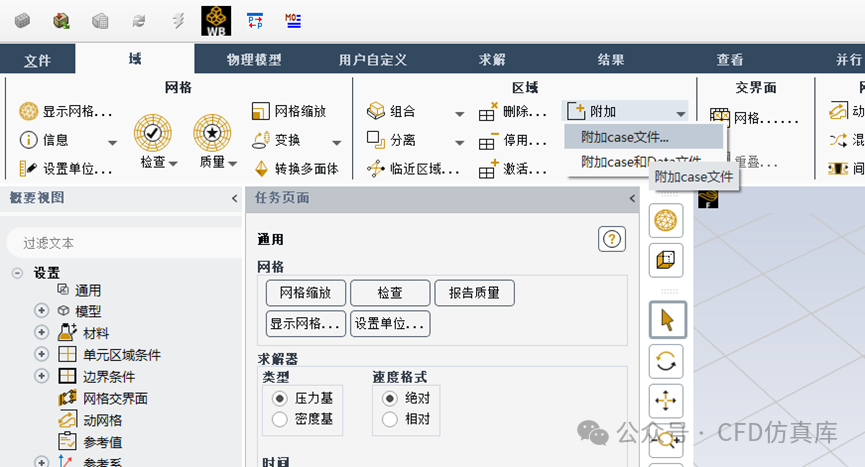

首先将保存的外部流场网格导入。然后通过附加case文件的方式，将内部流场网格导入。

由于是瞬态求解问题，此处设置为瞬态态计算模式。

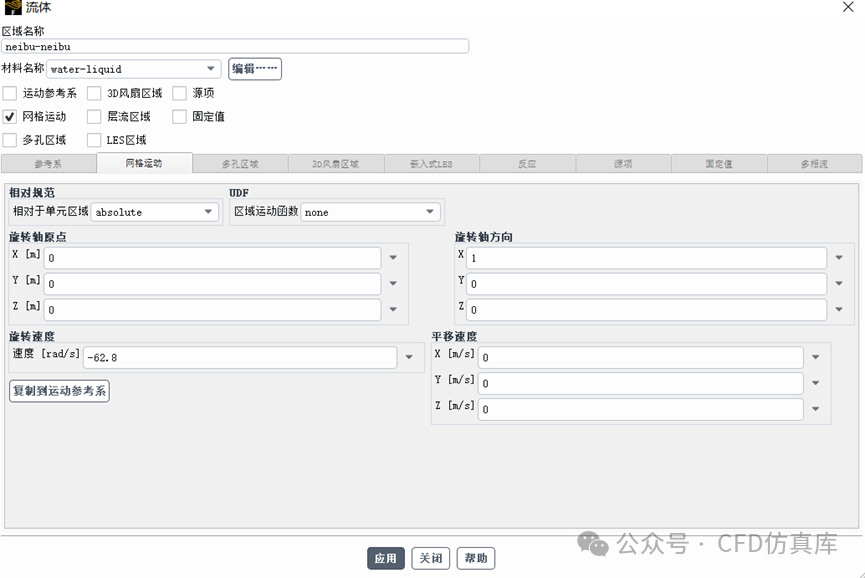

4.2 滑移条件设置

其他的条件设置与Fluent MRF 旋转机械（一）一致，因此相同的设置不再阐述，仅有内部流场网格部分不一致。因此对内部流场网格进行了重新设置。

4.3 计算设置

进行初始化，以0.0001s的时间步长进行计算。

开启阻力监测，本案例阻力尚未达到稳定，但已经超过274N。推力仿真表现已优于MRF的计算结果。

4.4 后处理设置

对计算完成后的压力云图与流线图的动画进行绘制。

来源：CFD仿真库
