交换机的基本配置

交换机基本配置

实验目标：

1. 熟悉交换机的基本配置方法和命令。
2. 理解交换机的工作原理。

实训内容：

通过超级终端对交换机进行基本配置。

操作步骤：

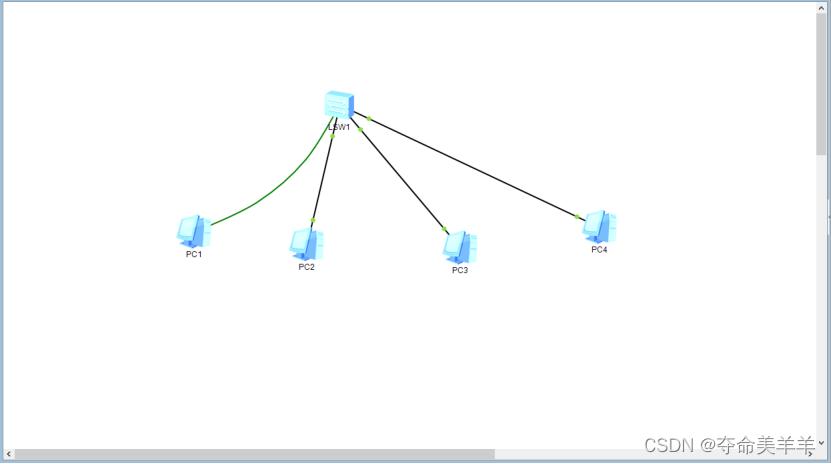

步骤1：在华为ensp仿真系统中，搭建实训网络。Pc2、pc3、pc4分别接交换机ethernet/0/0/1、ethernet/0/2、ethernet/0/3端口。

步骤2：配置pc。配置pc2、pc3、pc4，并测试相互之间的连通性。

步骤3：通过交换机的console端口登录到交换机。此步骤模拟实境中使用超级终端对交换机进行初始配置。

1. 利用console线将交换机console端口和计算机pc1的串口（Rs2s3）连接。

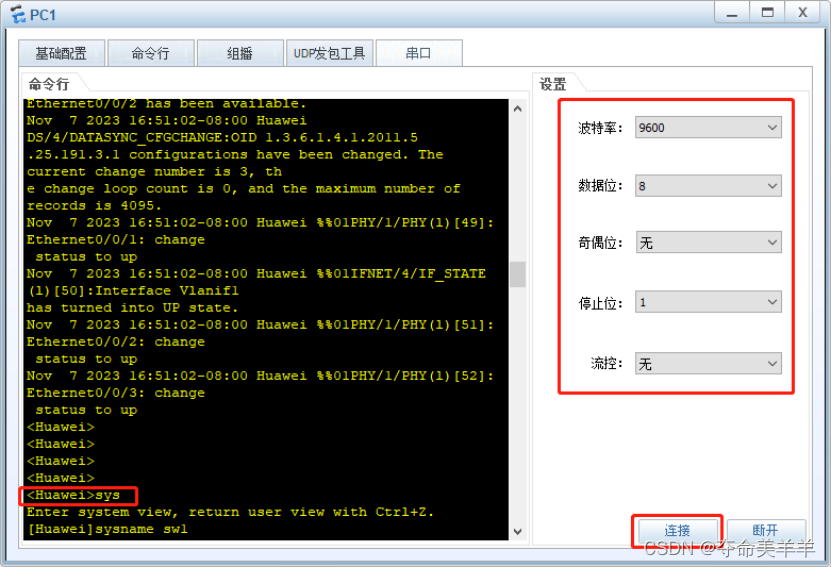

2. 双击pc1，选择“串口”选项卡，配置超级终端串口属性，“波特率”为9600，“数据位”为8位，“停止位”为1位，“奇偶位”为无，单击“连接”按钮，实现pc1与交换机通过console端口连接。

步骤4；切换视图，并对交换机进行基础配置。华为交换机和路由器常用的三种视图为用户视图系统，视图和接口视图可用quit返回上一层视图return命令，直接返回用户视图。

（1）由用户视图进入系统视图

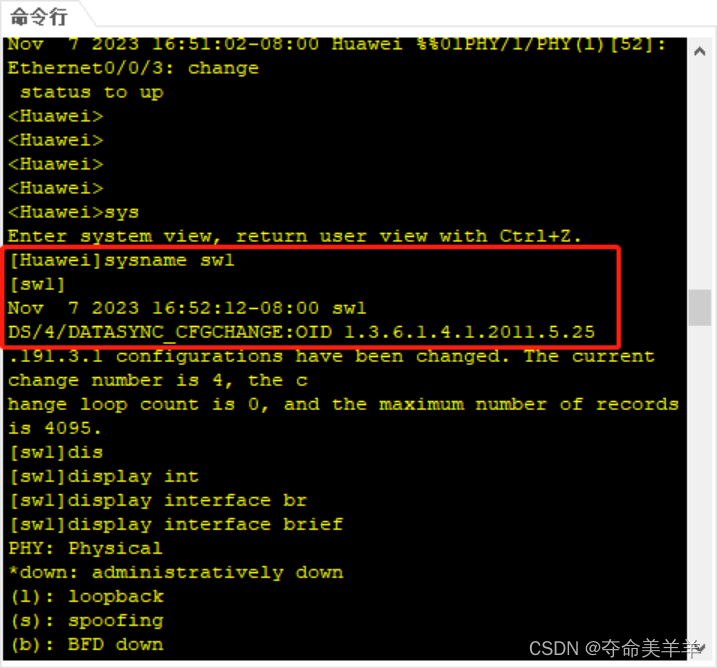

（2）更换交换机的名称为sw1

（3）查看所有端口状态。

（4）进入接口视图，并配置端口。

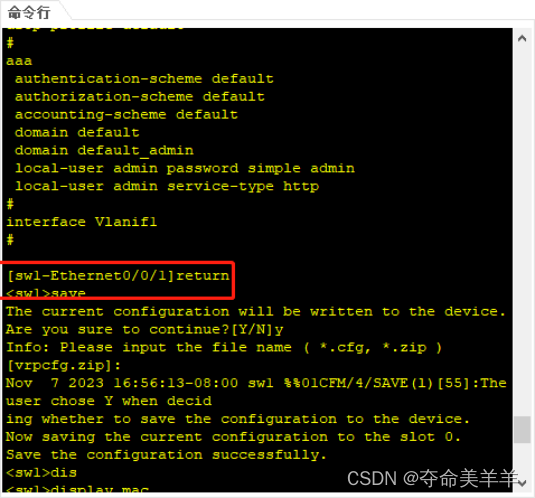

（5）查看当前配置并保存。

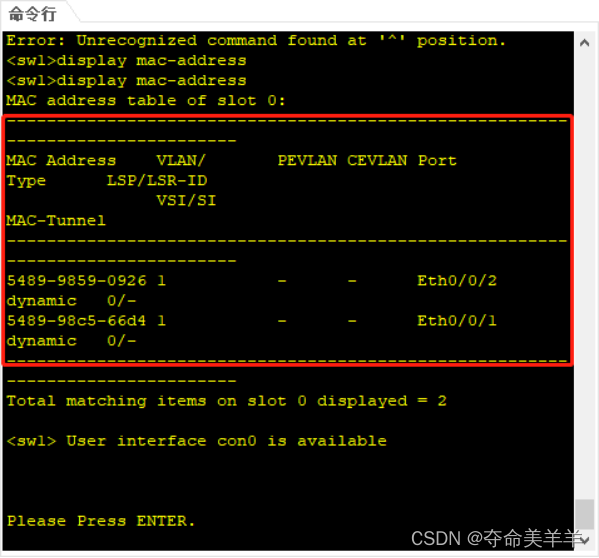

结果如图所示，在PC上查看ARP缓存表，并将此信息进行对比，加深对交换机工作原理的理解，注意由于MAC地址老化时间的原因，实操中如果长时间没有进行网络测试，连通性则看到MAC地址表可能是空的。
