一.单片机连接TFT屏幕

使用的是购买屏幕时附带的驱动文件

1.在cube中配置stm32

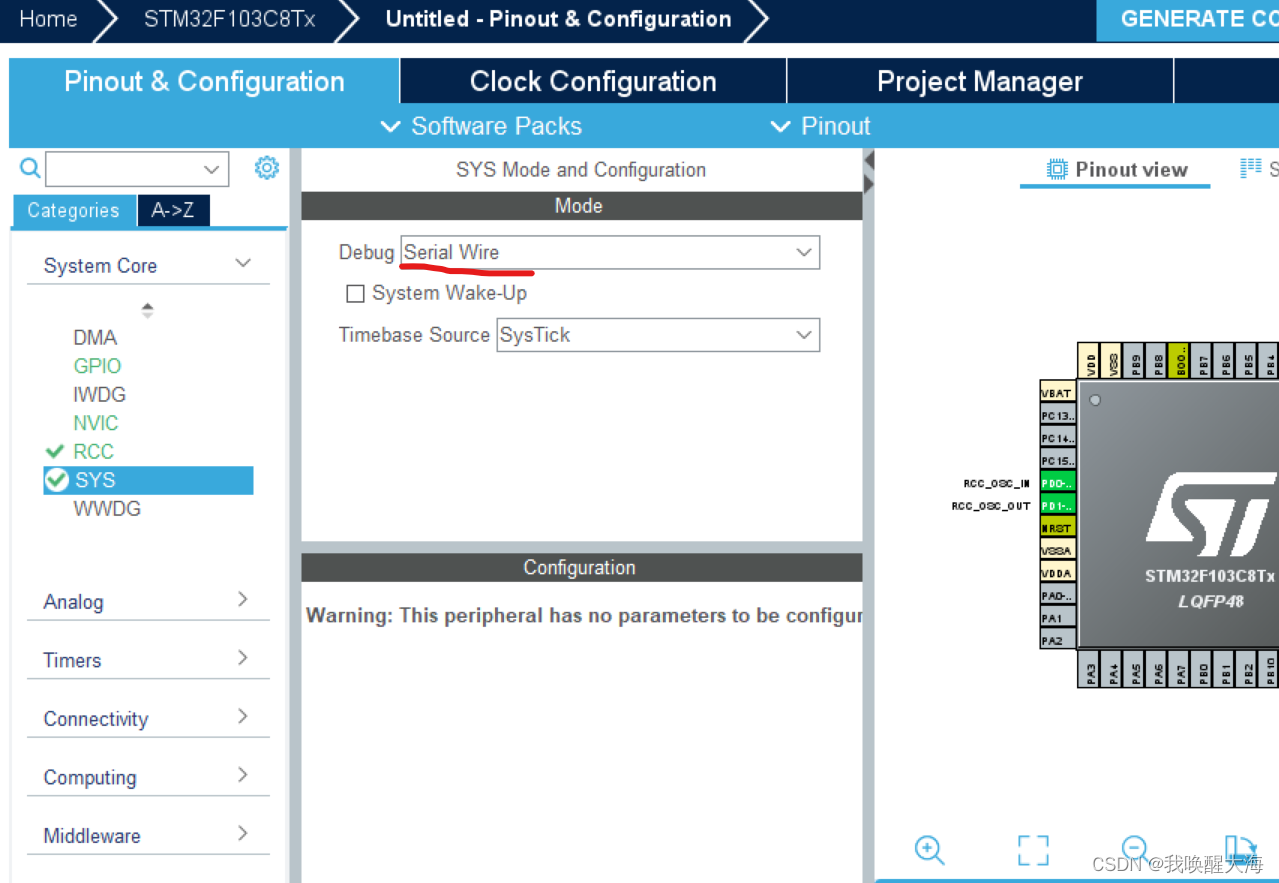

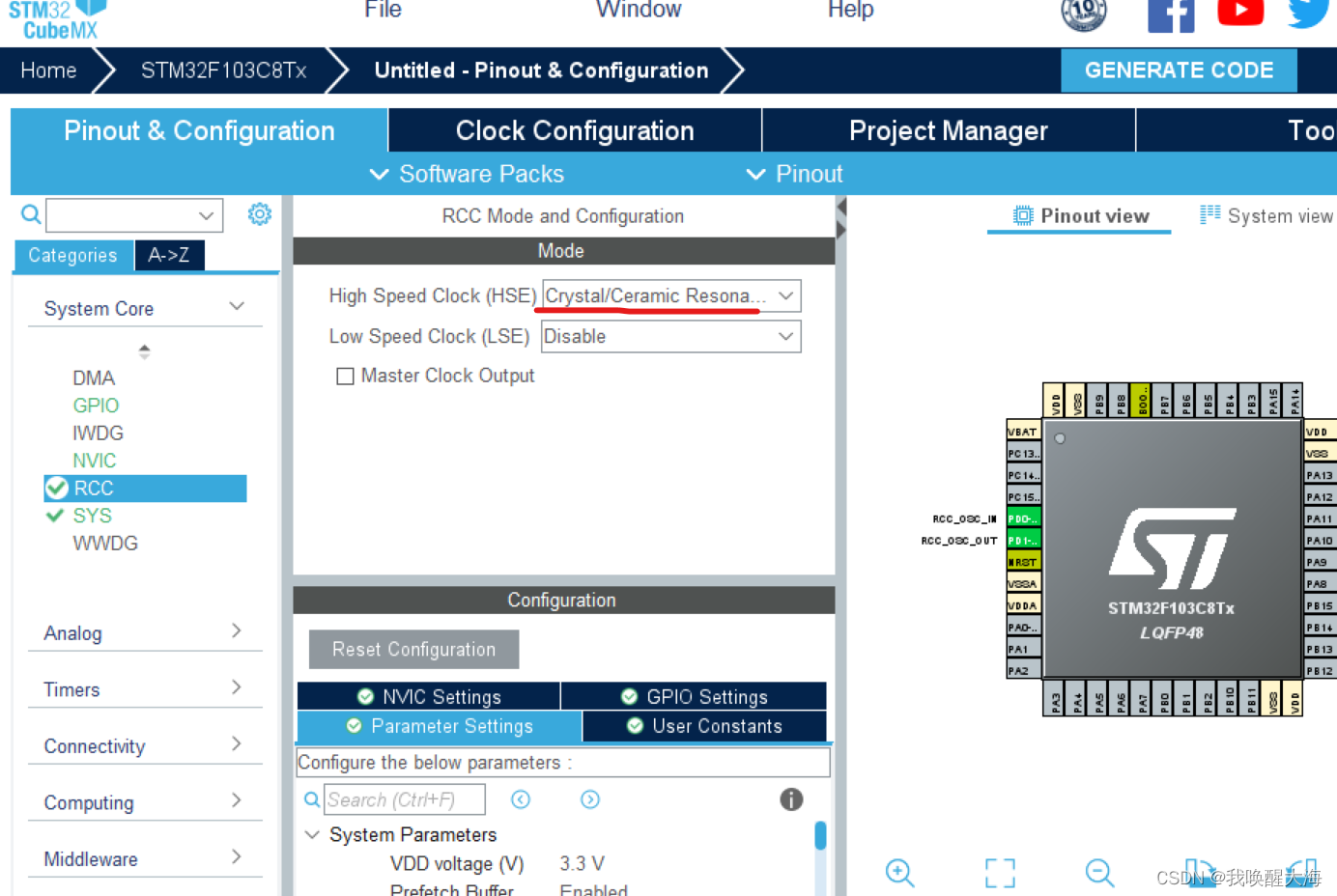

        首先配置单片机时钟，如图

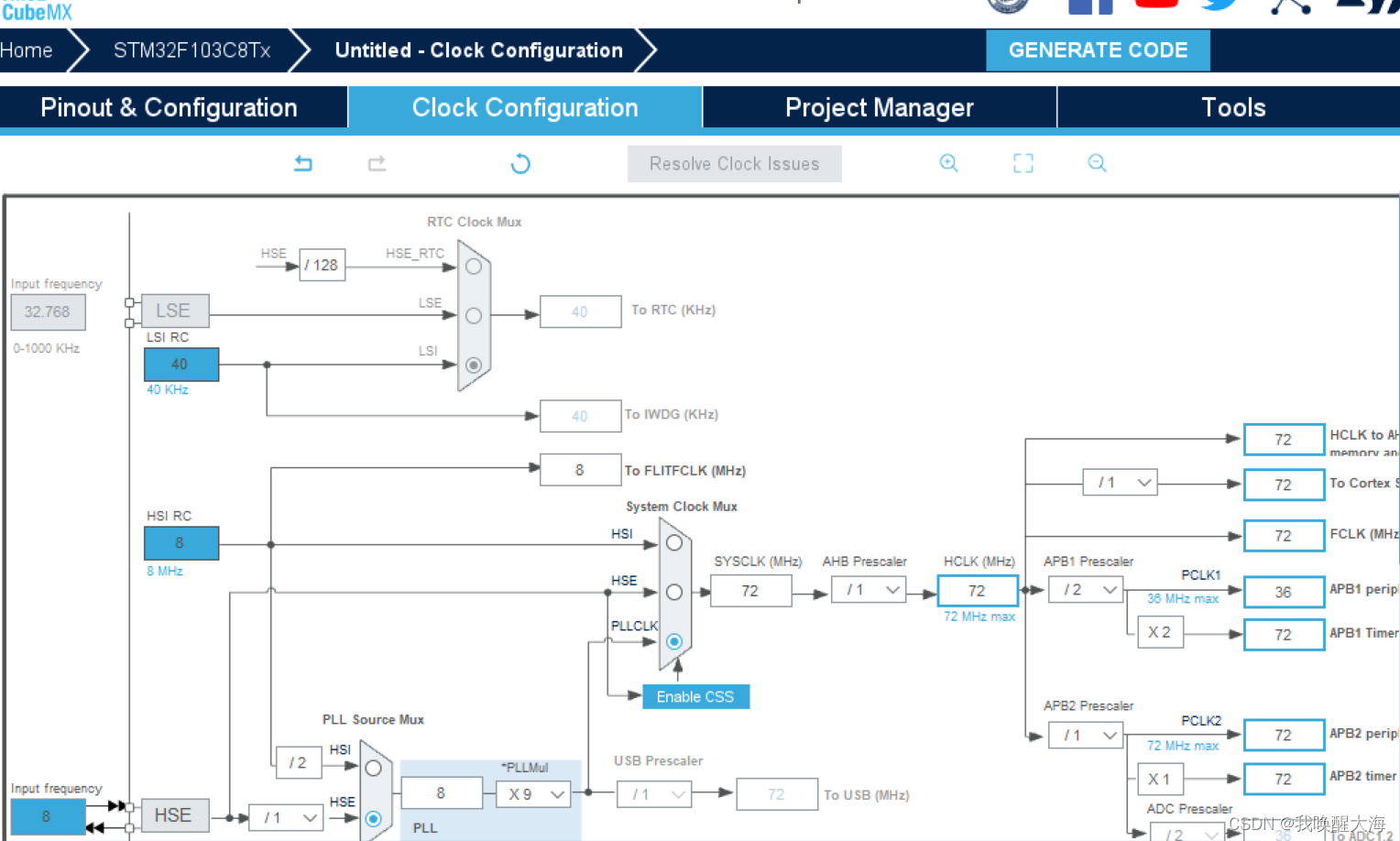

        然后将时钟设置为72MHz

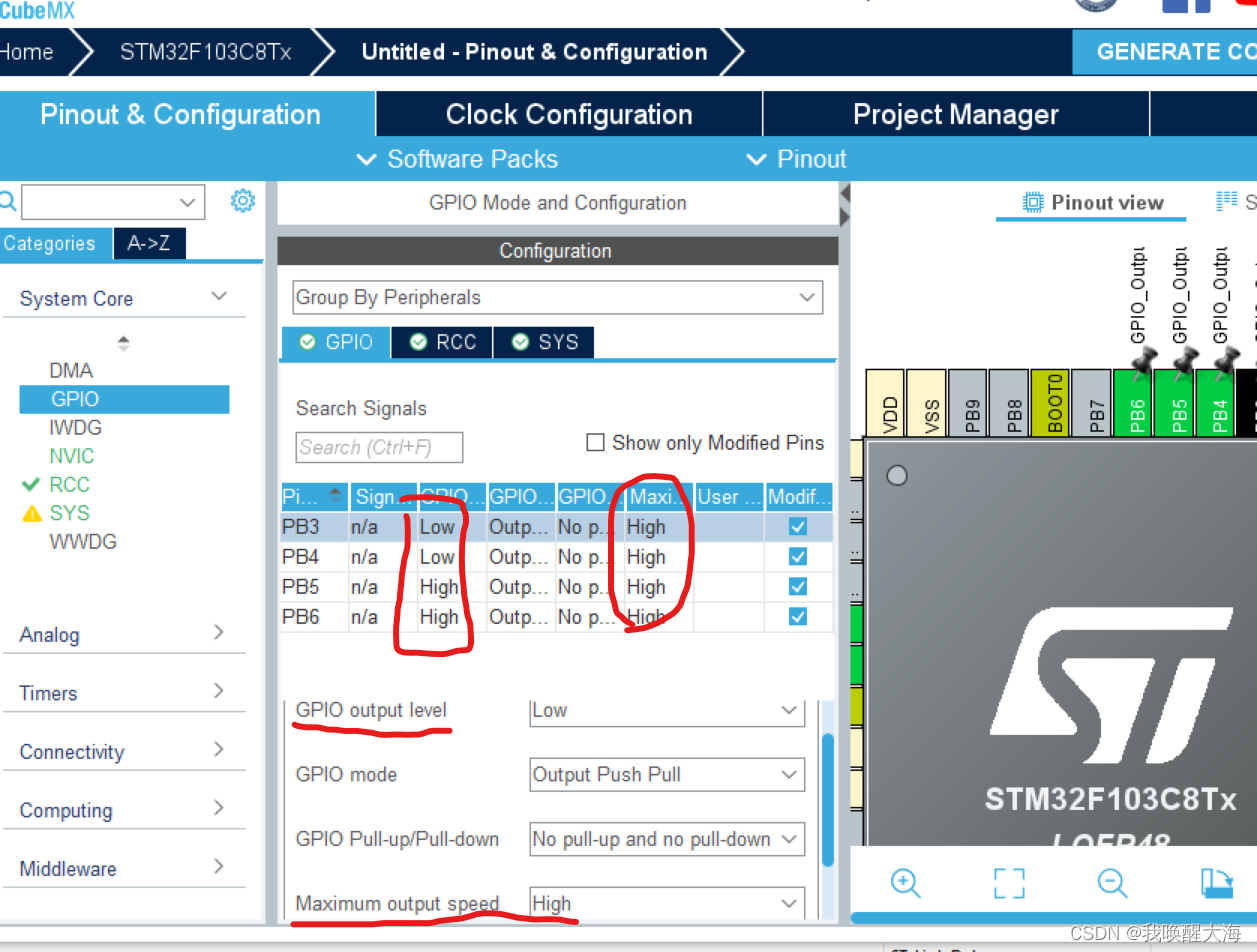

        下面开始配置引脚，我使用的屏幕共八个引脚，所以除去电源和地之外，需要配置六个引脚，首先配置连接CS，DC，BLK和RST的引脚，分别为PB3，PB4，PB5和PB6，均为输出模式

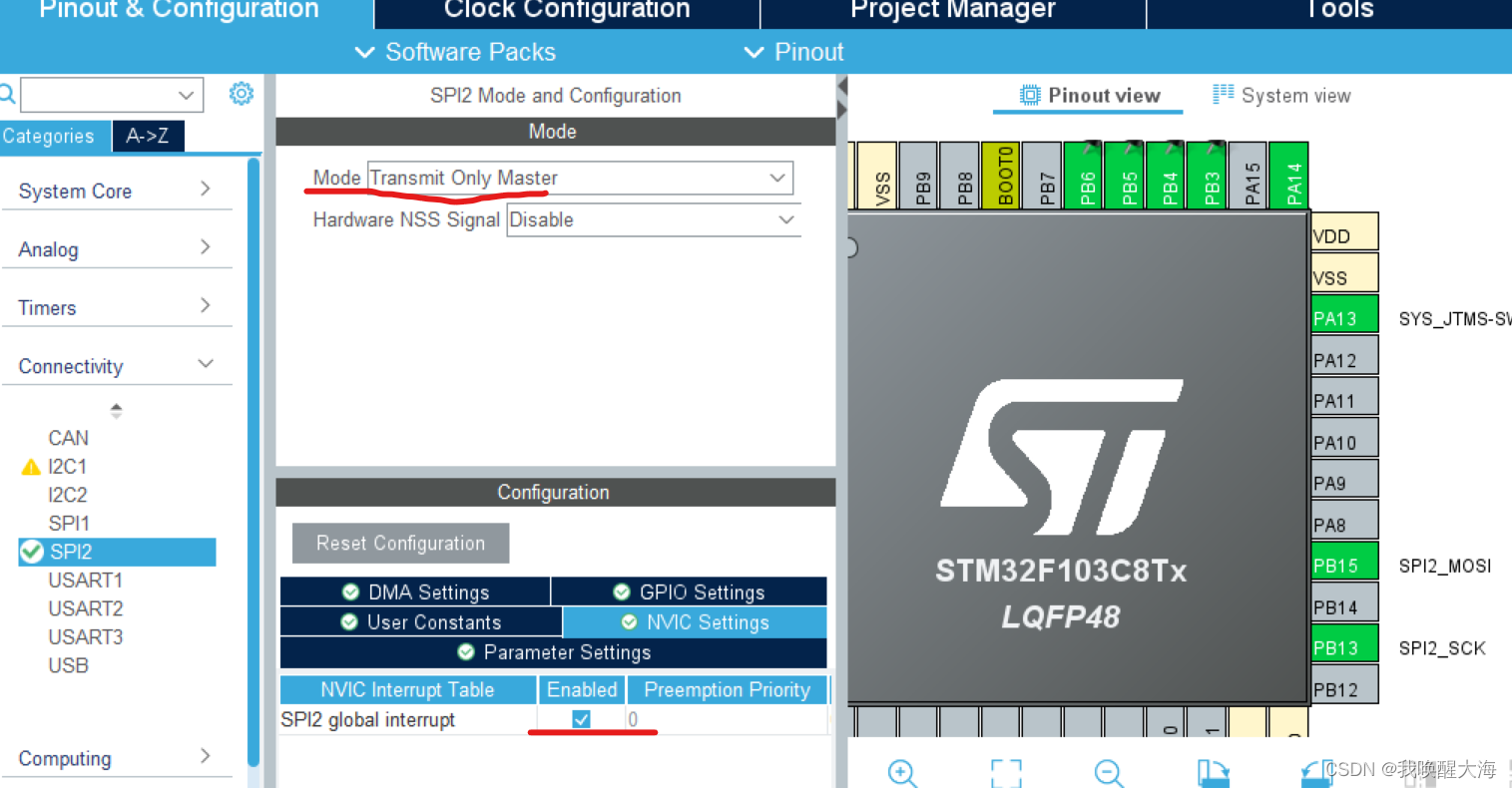

        其次，配置单片机和屏幕的通信引脚，这里使用stm32的SPI接口，屏幕的SDA引脚接SPI2_MOSI，选择工作模式并打开中断

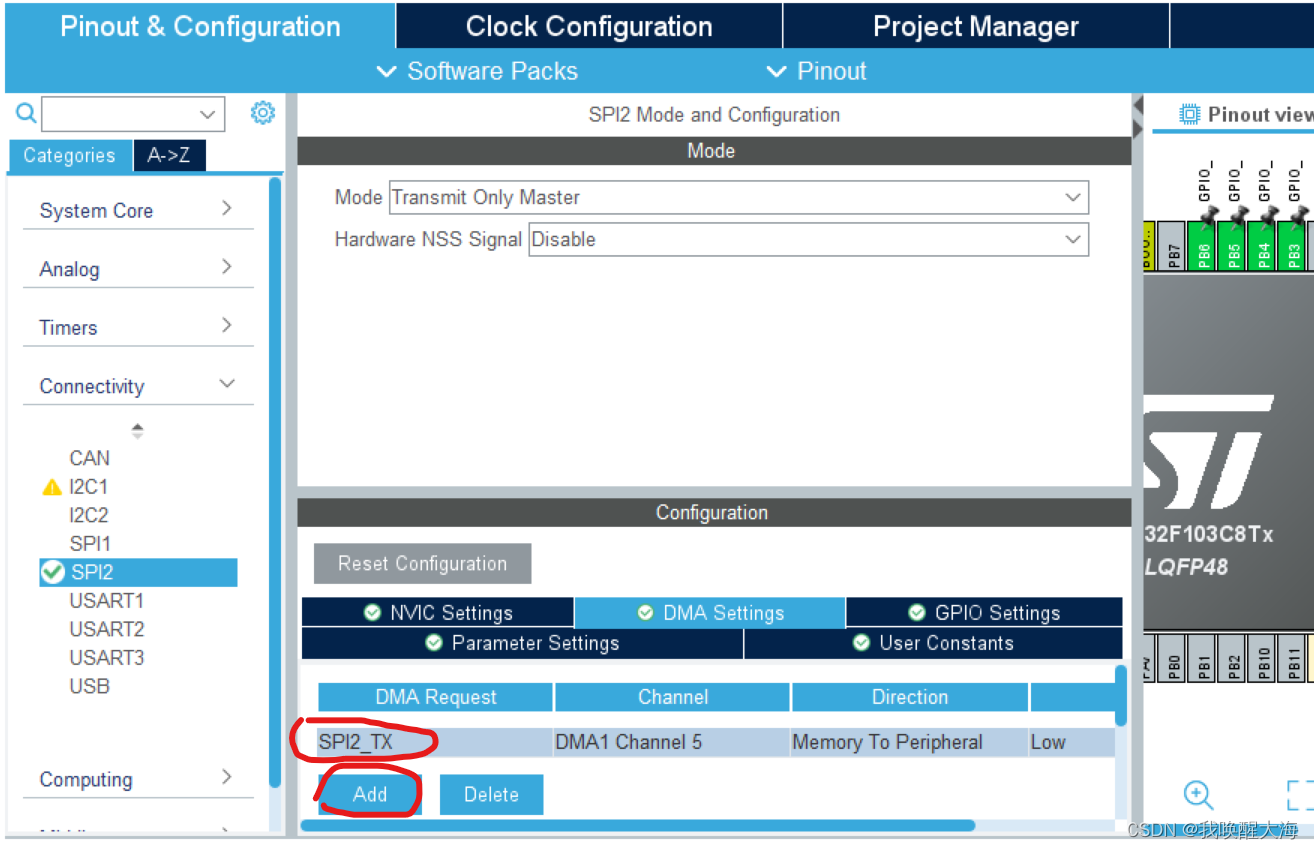

        设置DMA，点击Add后选择SPI2_TX

        六个引脚就配置好了，生成keil的工程之后直接添加驱动文件

2.在keil中添加驱动

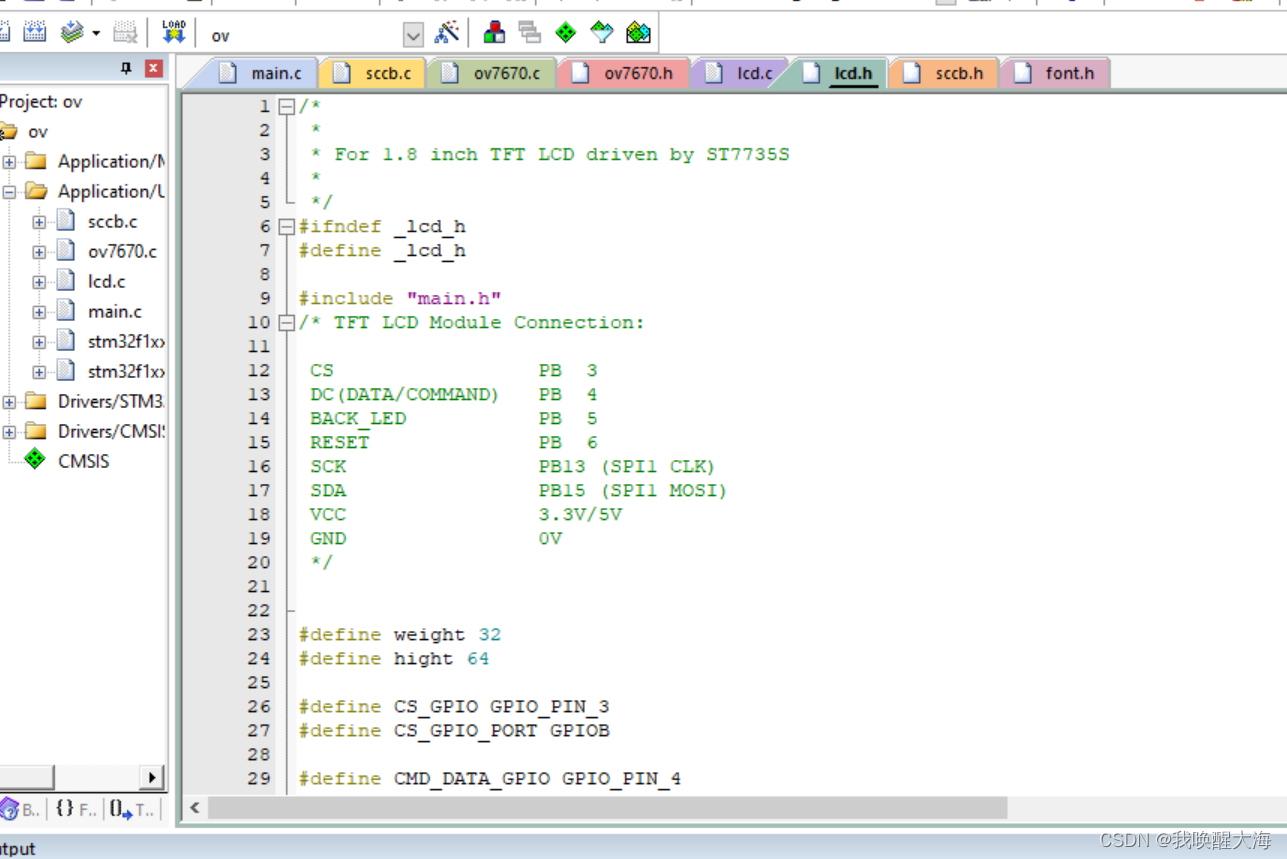

        直接把驱动文件添加到用户文件夹下即可

部分代码如下

#define CS_GPIO GPIO_PIN_3
#define CS_GPIO_PORT GPIOB

#define CMD_DATA_GPIO GPIO_PIN_4
#define CMD_DATA_GPIO_PORT GPIOB

#define BACK_LED_GPIO GPIO_PIN_5
#define BACK_LED_GPIO_PORT GPIOB

#define RESET_GPIO GPIO_PIN_6
#define RESET_GPIO_PORT GPIOB


#define CS_HIGH   HAL_GPIO_WritePin(CS_GPIO_PORT, CS_GPIO, GPIO_PIN_SET)
#define CS_LOW    HAL_GPIO_WritePin(CS_GPIO_PORT, CS_GPIO, GPIO_PIN_RESET)

#define DATA      HAL_GPIO_WritePin(CMD_DATA_GPIO_PORT, CMD_DATA_GPIO, GPIO_PIN_SET)
#define COMMAND   HAL_GPIO_WritePin(CMD_DATA_GPIO_PORT, CMD_DATA_GPIO, GPIO_PIN_RESET)

#define RSTH      HAL_GPIO_WritePin(RESET_GPIO_PORT, RESET_GPIO, GPIO_PIN_SET)
#define RSTL      HAL_GPIO_WritePin(RESET_GPIO_PORT, RESET_GPIO, GPIO_PIN_RESET)

#define LEDH      HAL_GPIO_WritePin(BACK_LED_GPIO_PORT, BACK_LED_GPIO, GPIO_PIN_SET)
#define LEDL      HAL_GPIO_WritePin(BACK_LED_GPIO_PORT, BACK_LED_GPIO, GPIO_PIN_RESET)


void TFT_WRITE_DATA(uint8_t data)
{
	CS_LOW;
	DATA;
	HAL_SPI_Transmit_DMA(&hspi2,&data,1);
	CS_HIGH;
}

void TFT_WRITE_COMMAND(uint8_t command)
{
	CS_LOW;
	COMMAND;
	HAL_SPI_Transmit_DMA(&hspi2,&command,1);
	CS_HIGH;
}

void TFT_WRITE_REG(uint8_t reg,uint16_t reg_value)
{
	TFT_WRITE_COMMAND(reg);
	TFT_WRITE_DATA(reg_value);
}

void TFT_WRITE_u16_DATA(uint16_t temp)
{

		uint8_t tempBuf[2];
		tempBuf[0] = temp>>8;
		tempBuf[1] = temp;
		CS_LOW ;
		DATA ;
		HAL_SPI_Transmit_DMA(&hspi2,tempBuf, 2);
		CS_HIGH ;
}


//Set of coordinate for start point
void set_windows(uint16_t xStar,uint16_t yStar,uint16_t xEnd,uint16_t yEnd)
{
	TFT_WRITE_COMMAND(lcddev.setxcmd);
	TFT_WRITE_DATA(0x00);
	TFT_WRITE_DATA(xStar+lcddev.xoffset);
	TFT_WRITE_DATA(0x00);
	TFT_WRITE_DATA(xEnd+lcddev.xoffset);

	TFT_WRITE_COMMAND(lcddev.setycmd);
	TFT_WRITE_DATA(0x00);
	TFT_WRITE_DATA(yStar+lcddev.yoffset);
	TFT_WRITE_DATA(0x00);
	TFT_WRITE_DATA(yEnd+lcddev.yoffset);

	TFT_WRITE_COMMAND(0X2C);//写入内存     读取内存2E
}

//Clear screen to single color
void lcd_clear(uint16_t color)
{
	uint16_t i,m;
	set_windows(0,0,lcddev.width-1,lcddev.height-1);
	DATA;
	CS_LOW;

	for(i=0;i<lcddev.height;i++)
		{
	    for(m=0;m<lcddev.width;m++)
	    {
	    	TFT_WRITE_u16_DATA(color);
			}
		}
	CS_HIGH;
}


void tft_init()
{

	RSTL;
	Delay_us(100000);

	RSTH;
	Delay_us(100000);

	TFT_WRITE_COMMAND(0x11);
	Delay_us(120000);

	TFT_WRITE_COMMAND(0xB1);
	TFT_WRITE_DATA(0x01);
	TFT_WRITE_DATA(0x2C);
	TFT_WRITE_DATA(0x2D);

	TFT_WRITE_COMMAND(0xB2);
	TFT_WRITE_DATA(0x01);
	TFT_WRITE_DATA(0x2C);
	TFT_WRITE_DATA(0x2D);


	TFT_WRITE_COMMAND(0xB3);
	TFT_WRITE_DATA(0x01);
	TFT_WRITE_DATA(0x2C);
	TFT_WRITE_DATA(0x2D);
	TFT_WRITE_DATA(0x01);
	TFT_WRITE_DATA(0x2C);
	TFT_WRITE_DATA(0x2D);

	TFT_WRITE_COMMAND(0xB4);
	TFT_WRITE_DATA(0x07);

	TFT_WRITE_COMMAND(0xC0);
	TFT_WRITE_DATA(0xA2);
	TFT_WRITE_DATA(0x02);
	TFT_WRITE_DATA(0x84);
	TFT_WRITE_COMMAND(0xC1);
	TFT_WRITE_DATA(0xC5);


	TFT_WRITE_COMMAND(0xC2);
	TFT_WRITE_DATA(0x0A);
	TFT_WRITE_DATA(0x00);

	TFT_WRITE_COMMAND(0xC3);
	TFT_WRITE_DATA(0x8A);
	TFT_WRITE_DATA(0x2A);
	TFT_WRITE_COMMAND(0xC4);
	TFT_WRITE_DATA(0x8A);
	TFT_WRITE_DATA(0xEE);

	TFT_WRITE_COMMAND(0xC5);
	TFT_WRITE_DATA(0x0E);

	TFT_WRITE_COMMAND(0x36);//RGB mode
	TFT_WRITE_DATA(0xC0);//c0

	TFT_WRITE_COMMAND(0xe0);
	TFT_WRITE_DATA(0x0F);
	TFT_WRITE_DATA(0x1A);
	TFT_WRITE_DATA(0x0F);
	TFT_WRITE_DATA(0x18);
	TFT_WRITE_DATA(0x2F);
	TFT_WRITE_DATA(0x28);

	TFT_WRITE_DATA(0x20);
	TFT_WRITE_DATA(0x22);
	TFT_WRITE_DATA(0x1F);

	TFT_WRITE_DATA(0x1B);
	TFT_WRITE_DATA(0x23);
	TFT_WRITE_DATA(0x37);

	TFT_WRITE_DATA(0x00);

	TFT_WRITE_DATA(0x07);
	TFT_WRITE_DATA(0x02);
	TFT_WRITE_DATA(0x10);

	TFT_WRITE_COMMAND(0xe1);
	TFT_WRITE_DATA(0x0F);
	TFT_WRITE_DATA(0x1B);
	TFT_WRITE_DATA(0x0F);

	TFT_WRITE_DATA(0x17);

	TFT_WRITE_DATA(0x33);
	TFT_WRITE_DATA(0x2C);

	TFT_WRITE_DATA(0x29);

	TFT_WRITE_DATA(0x2E);
	TFT_WRITE_DATA(0x28);
	TFT_WRITE_DATA(0x30);

	TFT_WRITE_DATA(0x30);

	TFT_WRITE_DATA(0x39);
	TFT_WRITE_DATA(0x3F);

	TFT_WRITE_DATA(0x00);
	TFT_WRITE_DATA(0x07);
	TFT_WRITE_DATA(0x03);
	TFT_WRITE_DATA(0x10);

	TFT_WRITE_COMMAND(0x2A);
	TFT_WRITE_DATA(0x00);
	TFT_WRITE_DATA(0x00);
	TFT_WRITE_DATA(0x00);
	TFT_WRITE_DATA(0x7F);

	TFT_WRITE_COMMAND(0x2B);
	TFT_WRITE_DATA(0x00);
	TFT_WRITE_DATA(0x00);
	TFT_WRITE_DATA(0x00);
	TFT_WRITE_DATA(0x9F);

	TFT_WRITE_COMMAND(0xF0);
	TFT_WRITE_DATA(0x01);
	TFT_WRITE_COMMAND(0xF6);
	TFT_WRITE_DATA(0x00);

	TFT_WRITE_COMMAND(0x3A);
	TFT_WRITE_DATA(0x05);
	TFT_WRITE_COMMAND(0x29);
	lcd_set_direction();

	//TFT_WRITE_REG(0x36,(1<<6)|(1<<7));

	TFT_WRITE_COMMAND(0xc0);
	TFT_WRITE_DATA(0x0A);

	lcd_clear(0xffe0);
	LEDH;
}
