cadence virtuoso进行电路仿真

最近一些机缘巧合开始捡起来virtuoso的原理图绘制操作，上一次使用还是在大二的模集课上面，再次摸索有些生疏，撰写此文档记录一下简单的操作。

一、常用快捷键

q：查看器件详情，可以对仿真源进行更改

i：添加器件

w：进行器件之间的连线

l：创建有标签的连线

p：创建端口

esc：退出当前操作

c：选中复制

e+enter：进入symbol

ctrl+e：回退上一层

二、窗口介绍

器件、连线、端口选中过滤器。例：选中时，用鼠标框选原理图则会只选中器件。

选择放置器件、连线等。

三、瞬态仿真步骤

1、保存原理图并进行DRC检查。

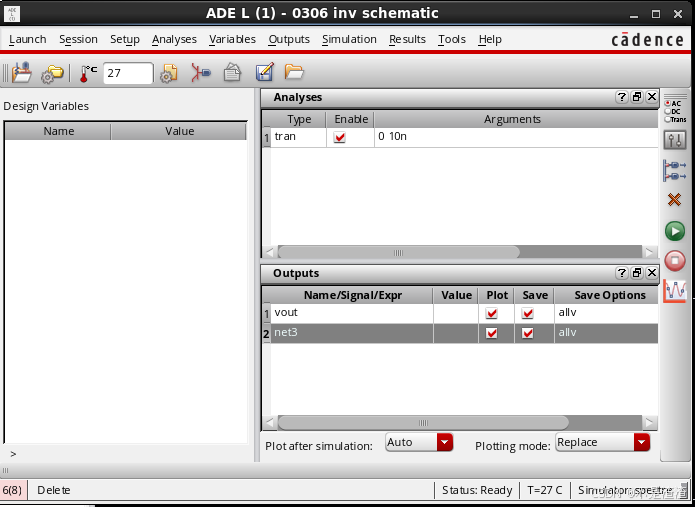

2、选择Launch--ADE L

3、点击analyses，选择需要进行的仿真类型，并设置仿真时间等相关参数。

4、点击variables，选择需要设置的变量，并设置变化的范围。

5、点击outputs，选择要绘制或者保存的仿真结果（可以选中输入输出端口或者连线）。

6、点击，开始仿真。

四、直流仿真

1.直流源使用analoglib库中的vdc（vdd也可使用）

2.设置仿真模式为dc，设置扫描的变量

3.在ADE窗口点击results-annotate-DC operating points可以查看器件参数（漏电流、漏电压）

4.也可以勾选器件参数component parameter作为扫描参数

5.多变量直流扫描：tools-parametric analysis进行添加变量选择（在vdc中设置电压为变量，随后在ADE窗口导入变量，再进入tools中添加变量扫描）

五、交流仿真

1.选择ac，勾选频率作为扫描参数

2.仿真得到结果后，点击results-direct plot可以选择图像的展示形式，可以显示幅频特性和相频特性

六、一些心得

        在设计运放的时候，如果不清楚偏置要给多少，可以将偏置电压设置成变量进行扫描，让运放的输出在工作区。可以查看器件的对应电压下的具体参数（vds、vgs、id），从而进行宽长比的修改。
