红外接收器的外围电路设计（方法+使用手册指引）

因为设计自己的第一张开发板，顺便做个空调的物联网，基础就是要用到红外接收（刻录），和红外发射器，因此引出此次的学习

 此处能获得的信息有：

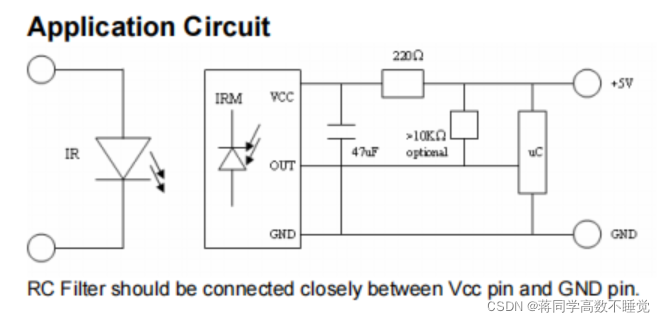

一，有220欧的限流和47uf的一个滤波

二、RC滤波应该要链接靠近到VCC和GND的两个引脚上

此处是实验室师兄进行补充说明和教学的部分：

一、因为该红外使用的是5V的供电，那么输出的 PWM波的最高值就是5V，直接干到STM32的IO口会把IO干烂掉，因此最好设计一个电平转换器，将0-5V的电平转换成0-3的电平

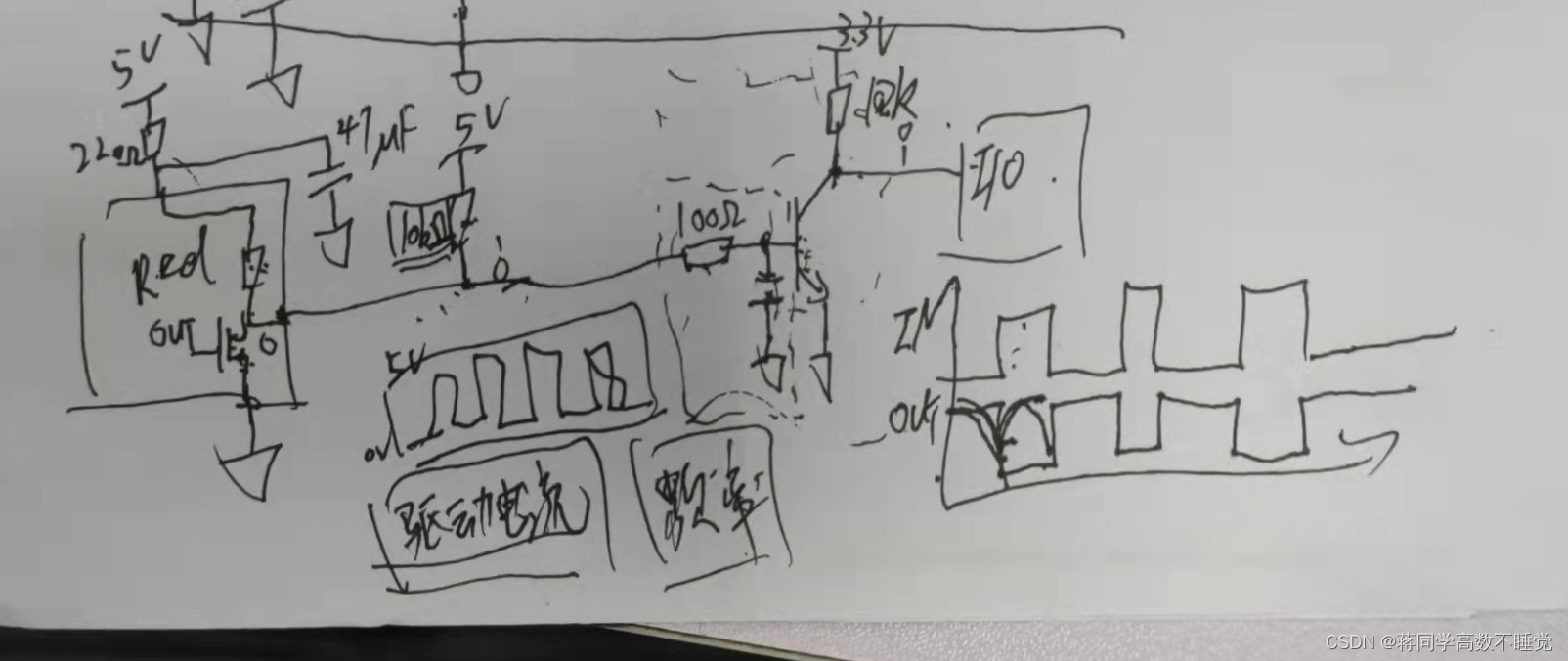

如图：

 此处就又涉及几个点：

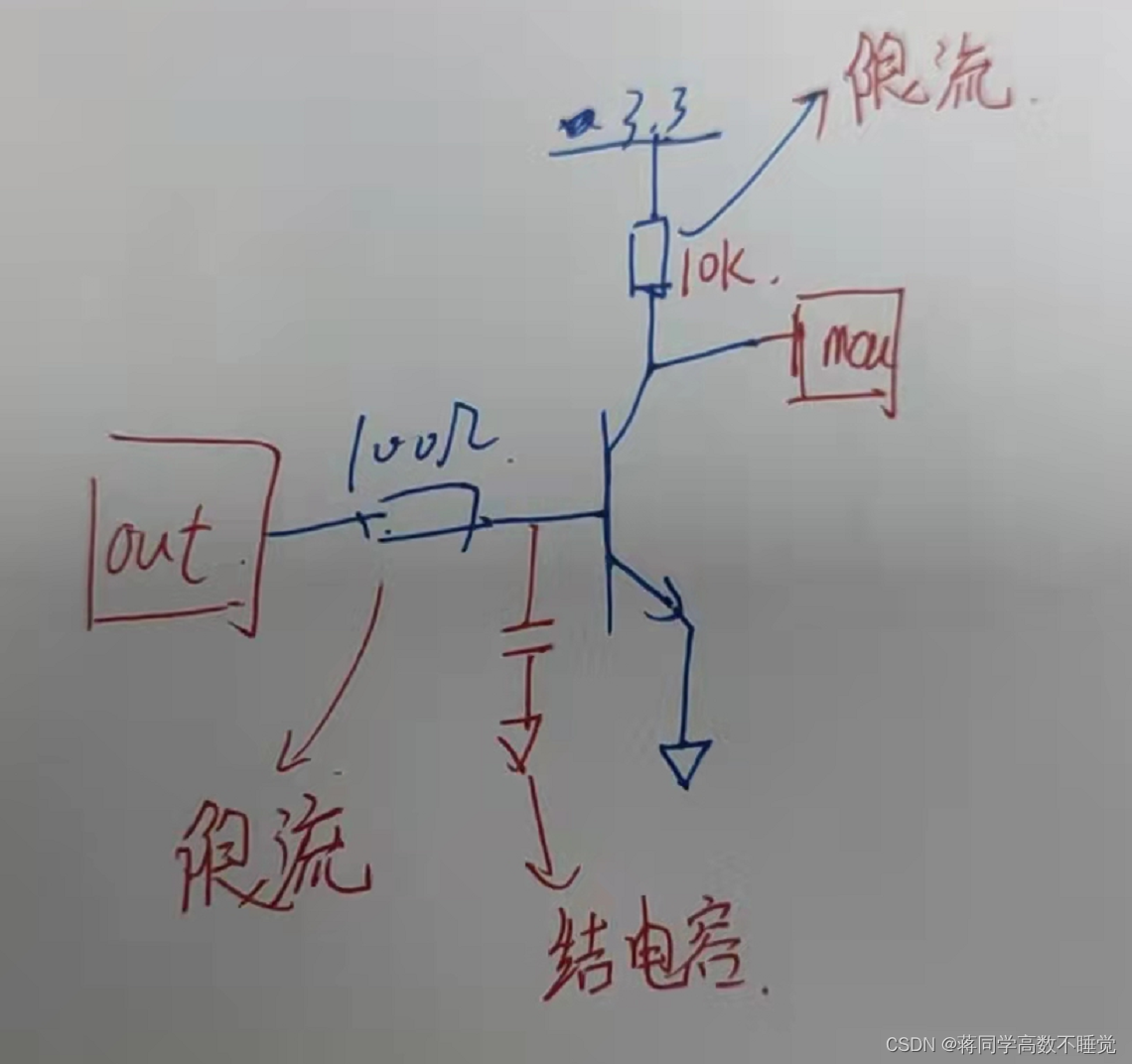

一、三极管是流控原件，需要一定的电流驱动——在后面的分析会提到

二、存在看不见的结电容：需要去查手册，拿到电容的大小，并且结合与电阻，算出其截止频率，因为当频率高到一定的程度，还没进行到开启（电容的电还没充满，自然没有电流从基级流向发射极），就关断了，如此以来，就高频信号导致无法打开三极管。

三、当信号是1的时候，相应产生的电子信号是0，注意反转信号（共发射级电平转换电路的特点）

二、驱动电流不足以驱动流控原件

此处需要去查原件的手册，查驱动电流（如果没那就根据实际能不能行再说了）

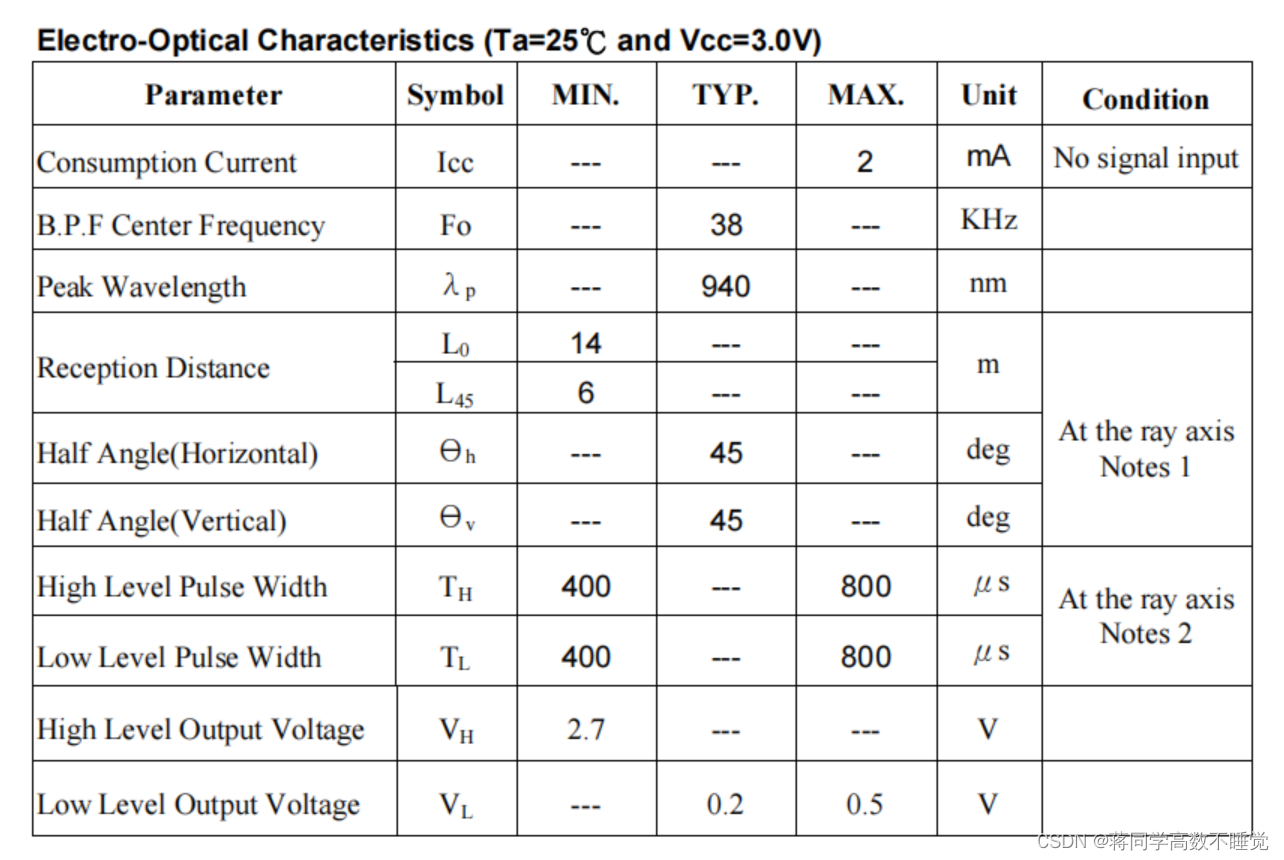

此处能看到手册对高电平的电压最低是2.7，么有写最高，或者会出大问题，所以还是转换一下比较好 。（——刚刚切出去写了一篇电平转换的博客——可以到我博客页面查看）

如果是驱动电流不够这咋办？

这个情况下，大哥说这里手册写了一个可有可无的一个10k电阻在5V和输出的两个引脚上

其实类似于

 内部其实也应该有一个5V接到OUT的一个接法，但是非常保守

但是如果发现驱动电流不够了，那就在外部再搭建一个补电流的玩意，当内部的out为0的时候，外部的OUT则有两路电流汇集到一起，再去驱动其他的电路
