DYLD--动态链接器

概念

dyld(the dynamic link editor)是苹果的动态链接器,是苹果操作系统一个重要组成部分,在系统内核 XNU 完成 Mach-O 文件的加载,做好程序准备工作之后,交由 dyld 负责余下的工作。在 macOS 系统中,dyld 位于 D/usr/lib/dyld

dyld 1.0(1996 - 2004)

  • 在 NeXTStep 3.3 中引入了 dyld 1.0,在此之前,NeXT 使用 static binaries
  • POSIX dlopen() 进行了标准化
  • 预绑定 Prebinding

dyld 2(2004 - 2017)

  • dyld 2 对 dyld 1.0 进行了全面的重写;
    • 它具有对 C++ 初始化程序语义的正确支持,扩展了 Mach-O 格式,并更新了 dyld ,以便有效支持的 C++ 库。
  • dyld 2 具有完整的 dlopen 和 dlsym 实现,此时弃用了旧版 API。
  • 支持更多的架构及平台
    • 自从Power PC上 发布 dyld 2.0 以来,添加了 x86,x86 64 arm,arm64 等架构,支持了 iOS, tvOS, 和 watchOS 平台
  • 通过多种方式提高了安全性
    • Codesigning : 代码签名
    • ASLR :Address space layout randomization 地址空间配置随机加载
    • bounds checking:对 Mach-O Header 中的许多内容添加了重要的边界检查功能,从而可以避免恶意二进制数据的注入
  • 提升性能
    • 使用 shared cache 技术完全替代了预绑定 prebinding;

执行流程

请添加图片描述

  • dyld 的初始化,主要代码在 dyldbootstrap::start,接着执行 dyld::_main ,dyld::_main 代码较多,是 dyld 加载的核心部分;
  • 检查并准备环境,比如获取二进制路径,检查环境变量,解析主二进制的 image header 等信息;
    实例化主二进制的 image loader ,校验主二进制和 dyld 的版本是否匹配;
  • 检查 shared cache 是否已经 map ,没有的话则先执行 map shared cache 操作;
  • 检查 DYLD_INSERT_LIBRARIES,有的话则加载插入的动态库(实例化 image loader);
  • 执行 link 操作。这个过程比较复杂,会先递归加载依赖的所有动态库(会对依赖库进行排序,被依赖的总是在前面),同时在这阶段将执行符号绑定,以及rebase,binding 操作;
  • 执行初始化方法。Objective-C 的 +load 以及 C 的 constructor方法都会在这个阶段执行;
  • 读取 Mach-O 的 LC_MAIN段 获取程序的入口地址,调用 main 方法。

加载共享缓存

因为 Foundation 还会依赖一些其他动态库,这些依赖的其他库还会再依赖更多的库,所以相互依赖的符号会很多,需要处理的时间也会比较长。这里系统上的动态链接器会使用共享缓存,共享缓存在 /var/db/dyld/。当加载 Mach-O 文件时,动态链接器会先检查是否有共享缓存。每个进程都会在自己的地址空间映射这些共享缓存,这样做可以起到优化 App 启动速度的作用。

动态库加载

链接的共用库分为静态库和动态库:

  • 静态库是编译时链接的库,需要链接进 Mach-O 文件里,如果需要更新就要重新编译一次,无法动态加载和更新;
  • 而动态库是运行时链接的库,使用 dyld 就可以实现动态加载。
  • Mach-O 文件是编译后的产物,而动态库在运行时才会被链接,并没参与 Mach-O 文件的编译和链接,所以 Mach-O 文件中并没有包含动态库里的符号定义。也就是说,这些符号会显示为“未定义”,但它们的名字和对应的库的路径会被记录下来。运行时通过 dlopen dlsym 导入动态库时,先根据记录的库路径找到对应的库,再通过记录的名字符号找到绑定的地址。
  • dlopen 会把共享库载入运行进程的地址空间,载入的共享库也会有未定义的符号,这样会触发更多的共享库被载入。dlopen 也可以选择是立刻解析所有引用还是滞后去做。dlopen 打开动态库后返回的是引用的指针,dlsym 的作用就是通过 dlopen 返回的动态库指针和函数符号,得到函数的地址然后使用。

dyld 2 存在的问题

  • Parse mach-o headers 可以使用撰改过的 Mach-O 文件头进行攻击,
  • Find dependencies 可以使用 @rpaths 即搜索路径。通过撰改这些路径或者将库插到适当的位置,可以破坏程序;
  • Perform symbol lookups 符号查找部分,因为在给定的库中,除非进行软件更新或者在磁盘上更改库,符号将始终位于库中的相同偏移位置

Tips : -Wl,-sectcreate,__RESTRICT,__restrict,/dev/null 虽然在 iOS 10 以前才可以避免动态库的注入,但是可以通过修改 Mach-O 绕过

Tips : 一般情况下,动态库的路径都是 @rpath ,比如: @excutable/Frameworks

dyld 3 (2017)

dyld 3是全新的动态链接器,它完全改变了动态链接概念WWDC-App Startup Time: Past, Present, and Future 提到在iOS 13系统中,iOS 全面采用新的 dyld 3 以替代之前版本的 dyld 2。dyld 3带来了可观的性能提升,减少了APP的启动时间。 因为 dyld 3 完全兼容 dyld 2,API 接口是一样的,所以在大部分情况下,开发者不需要做额外的适配就能平滑过渡。

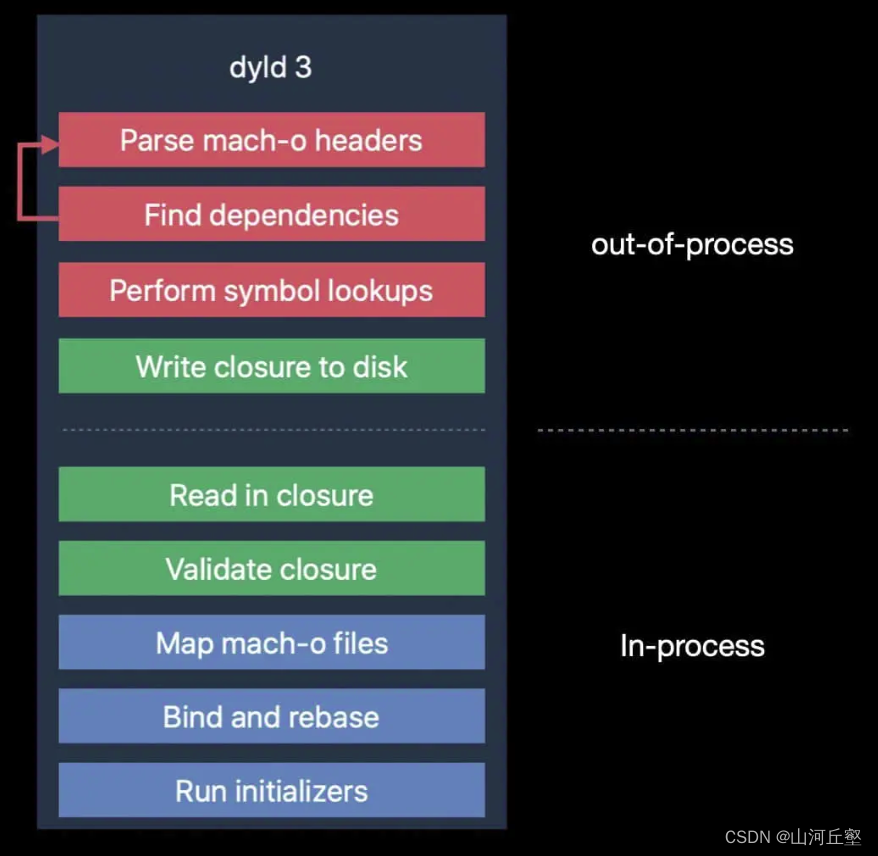

执行流程

请添加图片描述
dyld 3 包含这三个部分:

  • 进程外 Mach-O 分析器和编译器 (out-of-process mach-o parser)
    • 由于 dyld 2 存在的问题,dyld 3 中将采用提前写入把结果数据缓存成文件的方式构成一个 lauch closure(可以理解为缓存文件)
  • 进程内引擎 执行 launch closure 处理 (in-process engine)
    • 验证”lauch closures“是否正确,映射dylib,执行main函数。此时,它不再需要分析mach-o header和执行符号查找,节省了不少时间。
  • launch closure 缓存服务 (launch closure cache )
    • 系统程序的 lauch closure 直接内置在 shared cache 中,而对于第三方APP,将在APP安装或更新时生成,这样就能保证 launch closure 总是在 APP 打开之前准备好。

大多数程序启动会使用缓存,而不需要调用进程外 mach-o分析器或编译器;并且 launch closure 比 Mach-O 更简单,它们是内存映射文件,不需要用复杂的方法进行分析,我们可以简单地验证它们,其作用是为了提高速度

dyld 3的符号缺失问题

dyld 2 默认采取的是lazy symbol的符号加载方式,但在 dyld 3中,在 App 启动之前,符号解析的结果已经在 lauch closure 内了,所以 lazy symbol 就不再需要。这时,如果有符号缺失的情况,APP 的行为会有不同:在 dyld 2 中,首次调用缺失符号时 APP 会 crash;而 dyld 3 中,缺失符号会导致 APP 一启动就会 crash

dyld 4 (2022)
