51单片机学习笔记（二）---定时

相关寄存器

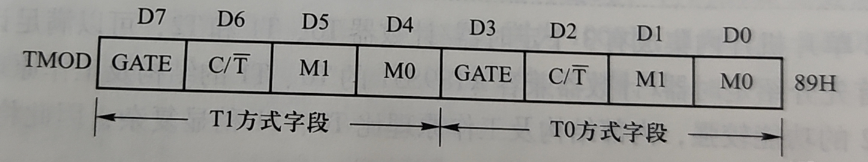

TMOD–工作方式控制寄存器

用于选择定时器/计数器的工作模式和工作方式，字节地址为89H，不能位寻址

TMOD各位功能如下：

1. GATE：门控位

GATE = 0,则仅由控制位TRx（x = 0/1）来控制定时器/计数器运行
GATE = 1，则只有TR0 = 1和外部中断0引脚为高电平，才启动定时器T0，只有TR0 = 0，外部中断0引脚为低电平，才关闭定时器T0，这种工作状态可以用来测量外部中断0引脚出现的正脉冲的宽度

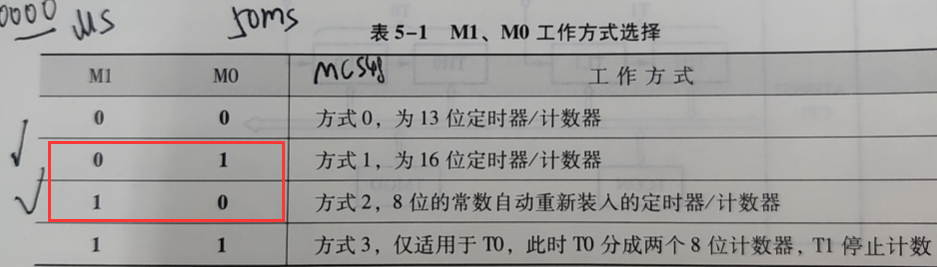

2. M1，M0，工作方式选择位

3. C/T，计数器模式和定时器模式选择位

为0，为定时器工作模式，对单片机的时钟震荡12分频后的脉冲进行计数
为1，为计数器工作模式，计数器对外部引脚T0，或T1，上的外部脉冲（负跳变）进行计数

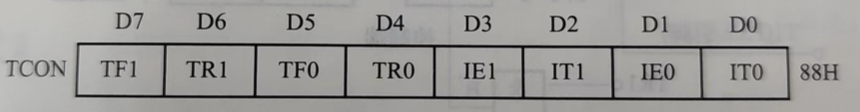

TCON

只介绍和定时器/计数器相关的高四位

TCON有关位功能：

1. TF1（0）计数溢出标志位

当计数器计数溢出时，该位置1，**使用查询方式时，**此位作为状态位，供CPU查询，**但应注意查询有效后，应使用软件及时将改为清0，使用中断方式时，**此为作为中断请求标志位，进入中断服务程序后由硬件自动清0

2. TR1（0）计数运行控制位

0为禁止，1为允许

计数/定时方法

定时器工作在方式1：16位

T0，T1由特殊功能寄存器TH0（1），TL0（1）构成
写程序时，将初值放入高八位TH0，低八位TL0
例：

12M晶振，每秒可产生1M个机器周期，
1个机器周期1us，延时50ms，就需要50000个机器周期，
定时器工作在方式1，为16位，最大值为65536，超出2^16（65536），则溢出
所以需要设定初值，x = 65536-50000 = 15536.
15536转换为16进制为FC18，则TH0 = 0xFCH，TL0 = 0x18H
TH0 = x / 256
TL0 = x % 256

计数溢出之后，TH0和TL0都将变为0，为保证下一轮定时的准确性，需要及时重新装载计数初值，同时要将溢出标志位TF0清0，由程序实现

定时器工作在方式2：8位

初始化时，TH0和TL0，初值相同，由程序赋予，计算方法，类比16位计算方法
计数溢出后，TH0中的数值自动装入TL0中开始计数，但是溢出标志位仍然需要程序清0，
这种工作方式可以更精确的实现定时时间，适合于串行口波特率发生器
