合宙Cat1 Air724UG配置RNDIS网卡,通过RNDIS网卡使开发板上网（瑞芯微rv1103_mini_b为例）

原创已于 2024-07-05 17:24:04 修改 · 2.8k 阅读

51 ·

CC 4.0 BY-SA版权

文章标签：

#c语言 #linux #ubuntu #arm

于 2024-07-05 17:05:48 首次发布

rndis是一种技术，将tcp/ip封装在usb报文，实现网络通信基于USB实现RNDIS实际上就是TCP/IP over USB，就是在USB设备上跑TCP/IP，让USB设备看上去像一块网卡;

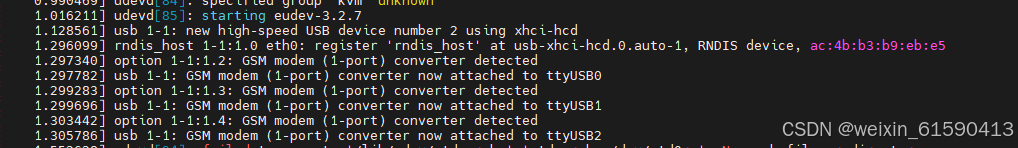

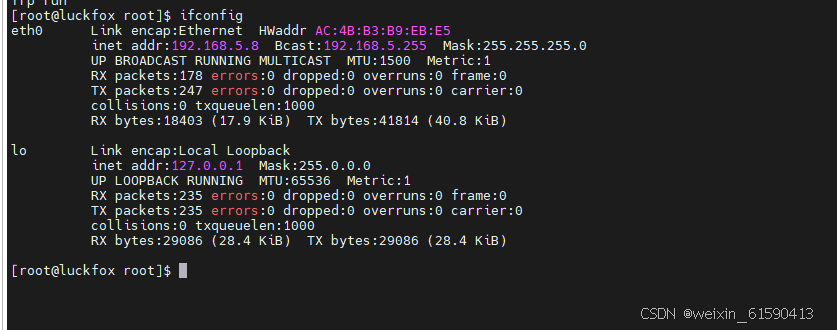

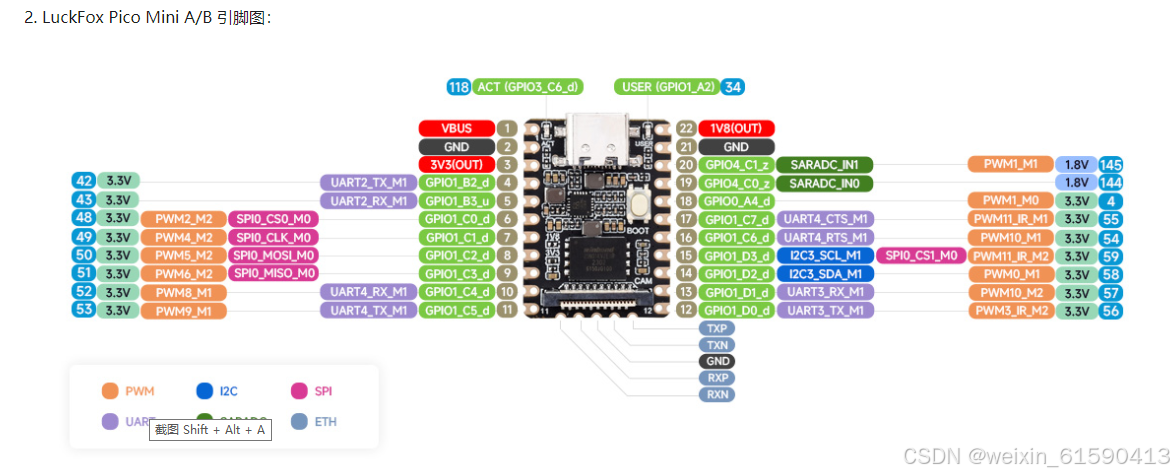

一、 RV1103 引脚图

二、登录

方式一：通过 USB 连接使用静态 IP ssh进行登录

1、先关闭笔记本防火墙；

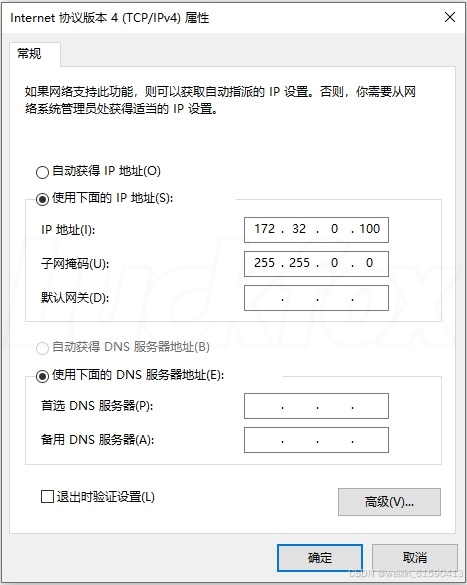

2、配置网卡ip（同一网段即可）

3、通过moba登录

登录账号：root

登录密码：luckfox

静态IP地址：172.32.0.93

方式二：通过调试串口二登录

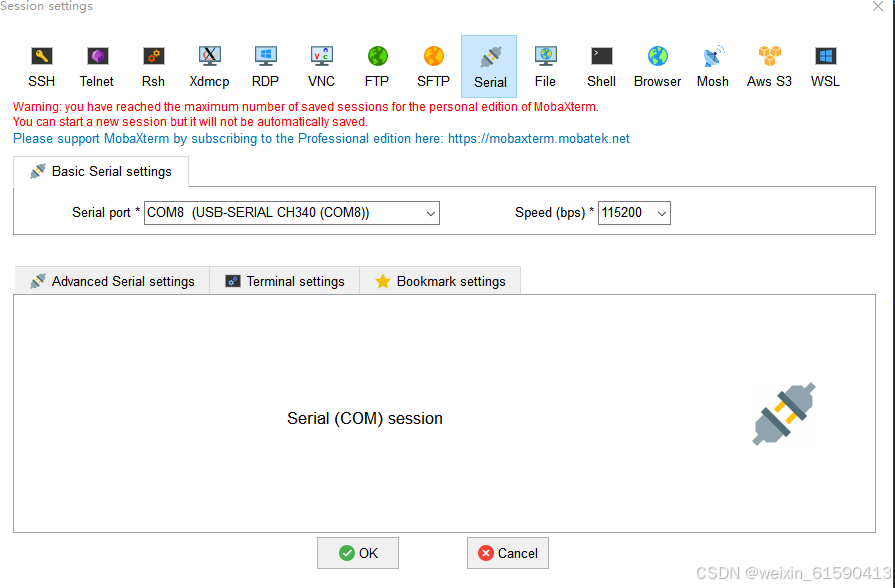

选择对应串口，波特率设置为115200，输入对应账号和密码即可；

三、编译环境搭建

下载Ubuntu22.04镜像，VMware安装；

1、依赖环境：

sudo apt update

sudo apt-get install -y git ssh make gcc gcc-multilib g++-multilib module-assistant expect g++ gawk texinfo libssl-dev bison flex fakeroot cmake unzip gperf autoconf device-tree-compiler libncurses5-dev pkg-config bc python-is-python3 passwd openssl openssh-server openssh-client vim file cpio rsync

2、获取最新的SDK:

git clone LuckfoxTECH/luckfox-pico

3、SDK目录结构：

├── build.sh -> project/build.sh ---- SDK编译脚本

├── media --------------------------- 多媒体编解码、ISP等算法相关（可独立SDK编译）

├── sysdrv -------------------------- U-Boot、kernel、rootfs目录（可独立SDK编译）

├── project ------------------------- 参考应用、编译配置以及脚本目录

├── output -------------------------- SDK编译后镜像文件存放目录

└── tools --------------------------- 烧录镜像打包工具以及烧录工具

4、编译命令：

全部编译：

./build.sh lunch

./build.sh

单独编译内核：

./build.sh clean kernel

./build.sh kernel

四、内核修改项

1、设备树修改

a、进入对应目录：

Luckfox Pico Mini B：<SDK目录>/sysdrv/source/kernel/arch/arm/boot/dts/rv1103g-luckfox-pico-mini-b.dts

b、修改对应设备树：

usb为例：

&usbdrd_dwc3 {

status = "okay";

dr_mode = "host";

};

通用：

“okay” :使能 "disabled":未使能

对于usb:

“host” ：主模式 “peripheral“：从模式

c、查看usb模式

cat /sys/devices/platform/ff3e0000.usb2-phy/otg_mode

2、源码修改：

在瑞芯微官方SDK源码不做任何配置或修改再编译的话，开发板是不能正确识别4G模块的，为此做出相应修改。不同的4G模块有不同的VID和PID，合宙Cat1 Air724UG的VID和PID为(0x1782,0x4e00)

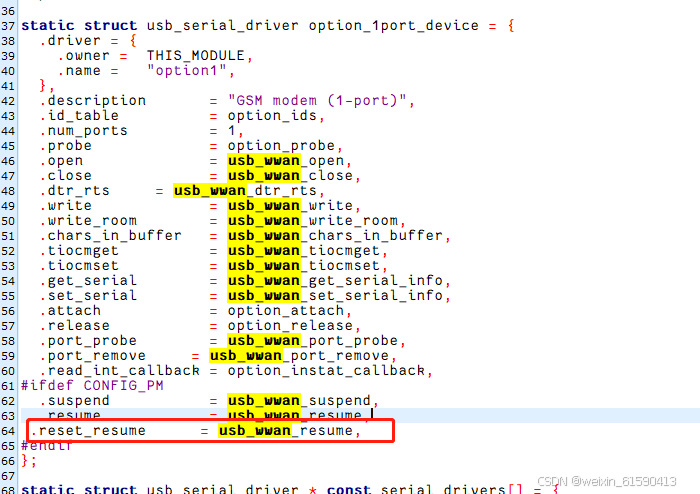

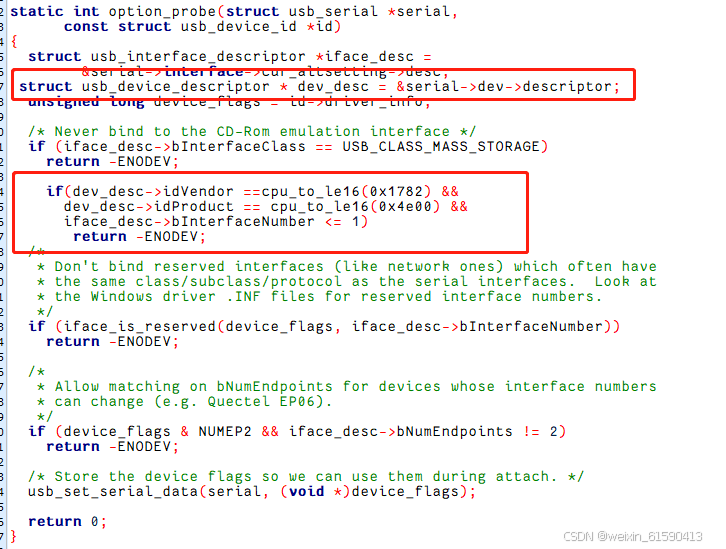

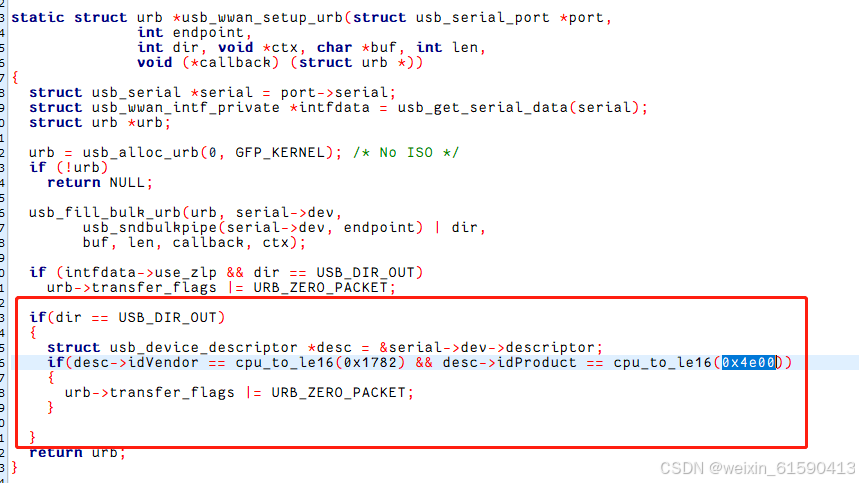

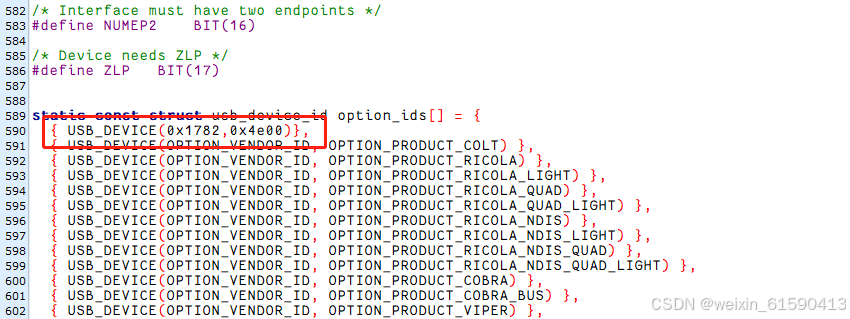

添加以下代码：

a、<SDK目录>/sysdrv/source/kernel/drivers/usb/serial/option.c

b、<SDK目录>/sysdrv/source/kernel/drivers/usb/serial/usb_wwan.c

3、make menuconfig图形化配置

a、保存文件，清除编译重新编译

cd ~/SDK目录/sysdrv/source/kernel

cp ./arch/arm/configs/luckfox_rv1106_linux_defconfig .config

b、配置项修改

make ARCH=arm menuconfig

进入到图形化界面后

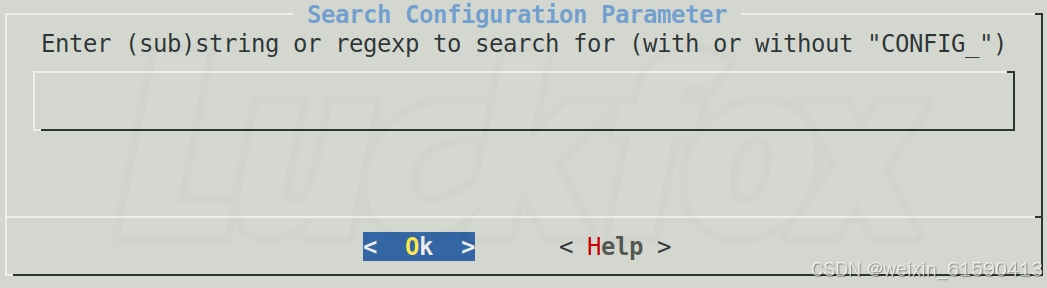

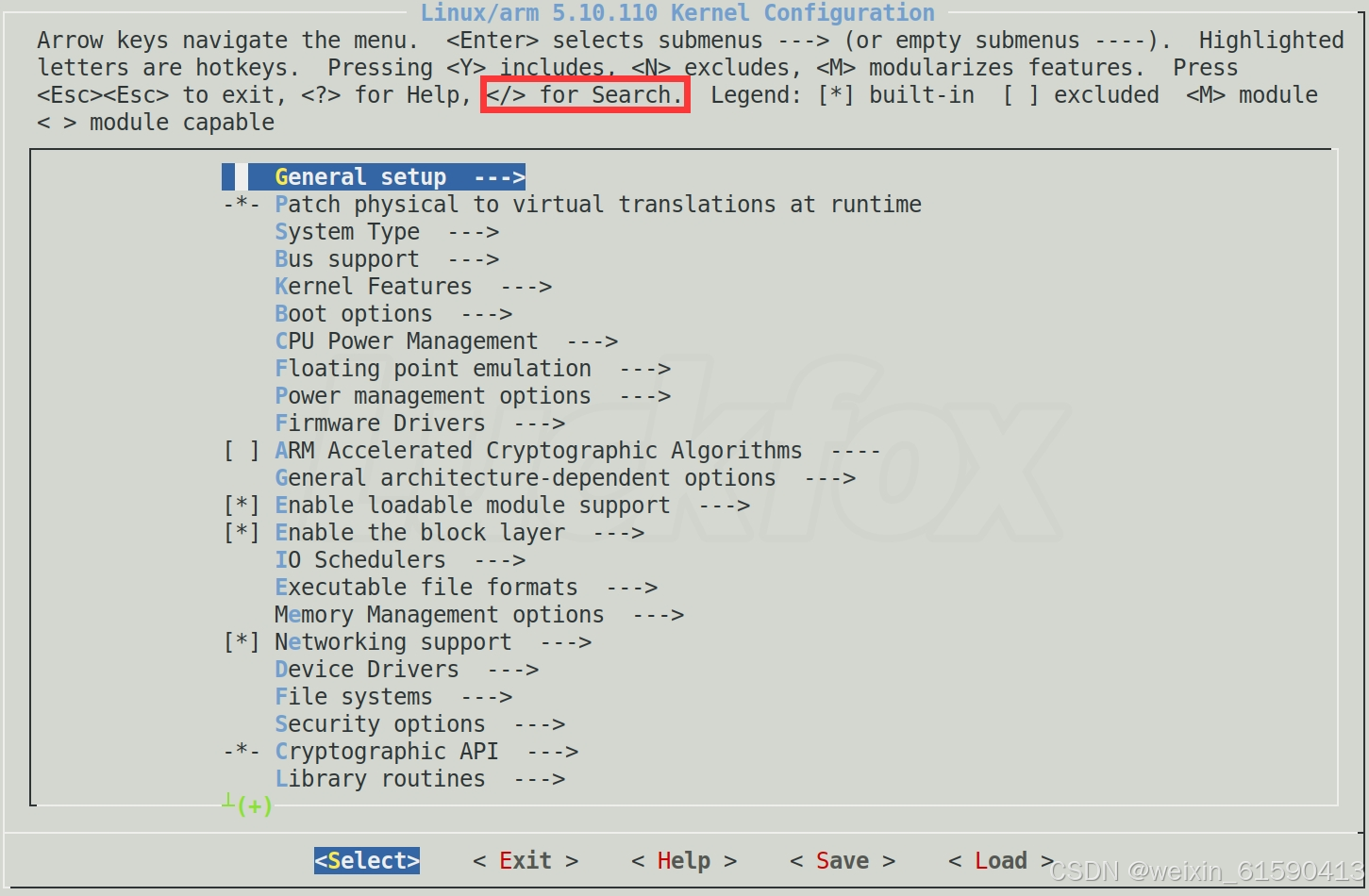

按下“/”进入搜索栏

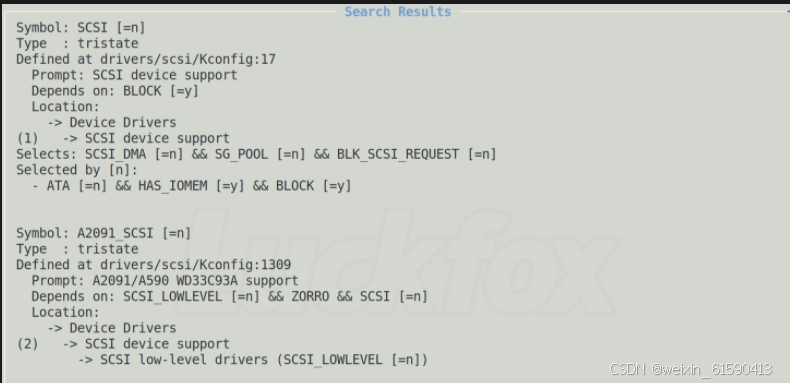

分别搜索以下选项，并使能

”SCSI“

“SCSI_UFSHCD”

”BLK_DEV_SD“

“USB_STORAGE”

”USB_MASS_STORAGE“

“USB_EHCI_HCD” ”RNDIS“的所有项

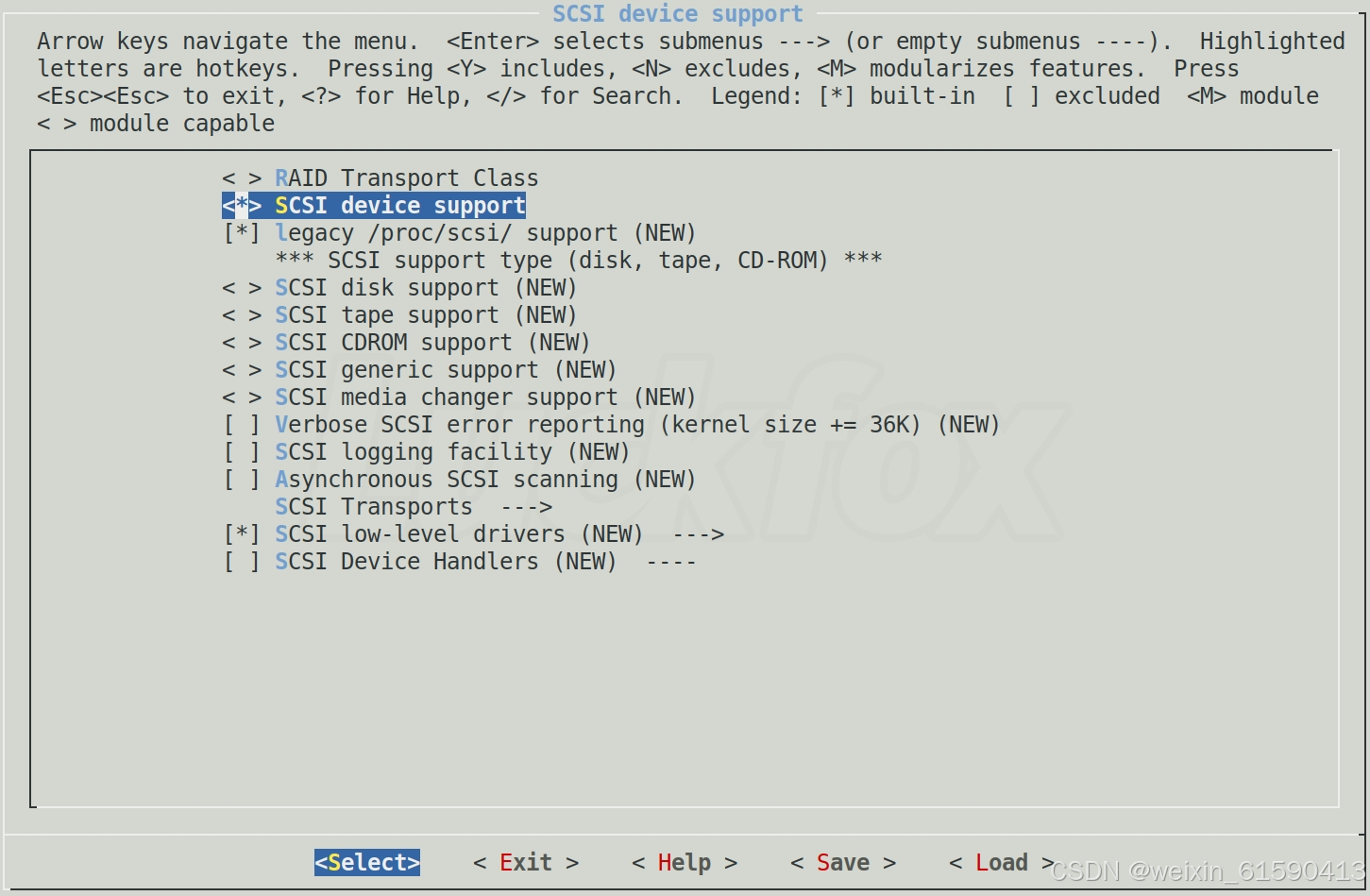

例如：按下“1”选择对应先项"SCSI"

按“y”或者“空格键“使能该功能，最后要Save保存

单独几项需要查找对应目录使能

USBNET 功能：

-> Device Drivers

        -> -*- Network device support

                -> USB Network Adapters

                        -> -*- Multi-purpose USB Networking Framework

USB 串口GSM、CDMA 驱动：

-> Device Drivers

        -> [*] USB support

                -> <*> USB Serial Converter support

                        -> <*> USB driver for GSM and CDMA modems

USB 的CDC ACM 模式：

-> Device Drivers

        -> [*] USB support

                -> <*> Support for Host-side USB

                        -> <*> USB Modem (CDC ACM) support

c、保存config,回到SDK目录下，并重新编译内核

make ARCH=arm savedefconfig

cp defconfig arch/arm/configs/luckfox_rv1106_linux_defconfig

cd ~/SDK目录

./build.sh kernel

执行编译内核后，会进行选择：

对应型号例如：RV1103_Luckfox_Pico_Mini_B；

选择启动媒介：SPI_NAND

选择系统版本：Buildroot

编译完的 boot.img镜像在<SDK目录>/sysdrv/source/kernel/路径下

五、内核烧录

烧录工具： https://pan.baidu.com/s/13oeDHzwQ9EMoyKcylFSTEQ 提取码: cemu

驱动助手DriverAssitant：https://pan.baidu.com/s/1r0oDJf5mkKEfvddkJObt8g 提取码: gezv

usb线一端连接电脑，另一端连接LuckFox Pico Mini B的type-c口

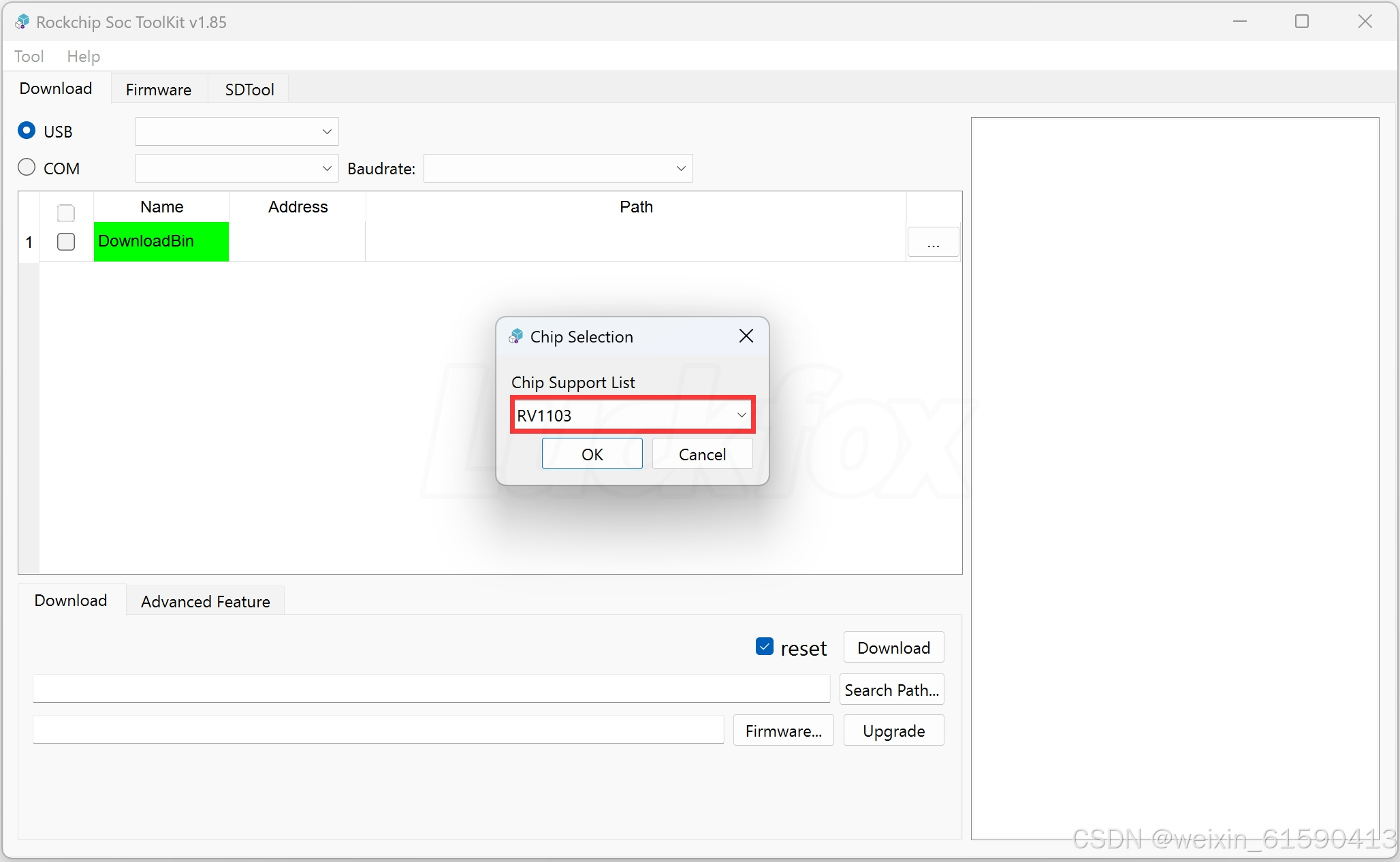

1、如果是 LuckFox Pico Mini B开发板就选择 RV1103

2、LuckFox Pico Mini B 在 Windows下载固件库方法:

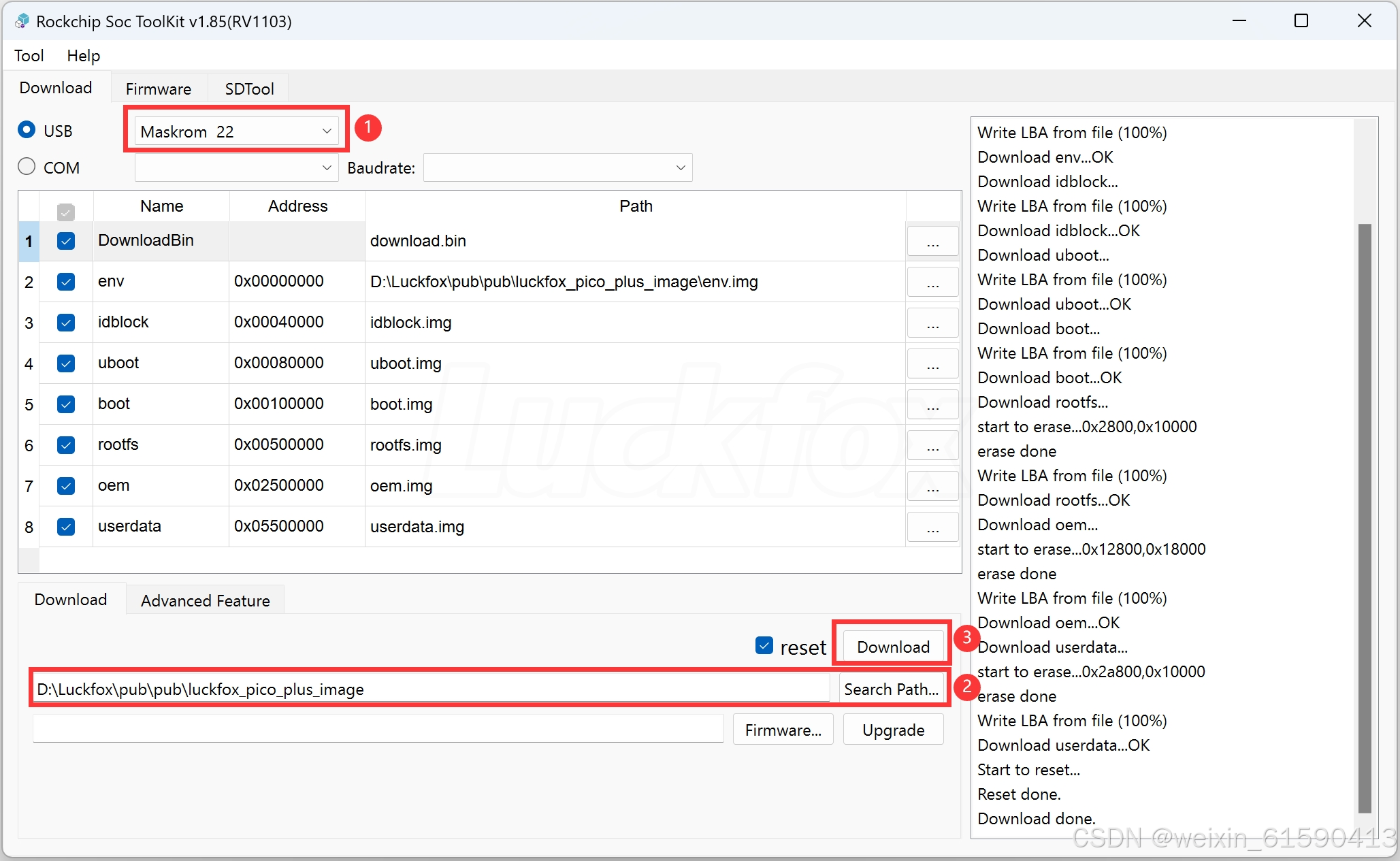

① 按住 BOOT 键后连接电脑后，松开 BOOT 键，瑞芯微刷机工具就会显示 MaskRom 设备。

② 加载固件的存放目录，重载 env 文件，勾选所有项。

③ 点击下载。(如果只烧录内核，勾选DownloadBin和boot)

如果遇到SocToolKit 无法识别usb，建议关闭电脑杀毒软件、更换高品质的 Type-C ;
