- 设计任务
- 通过大功率LED灯强度的变化实现30cm以上的无线通信。
- 检测传输过程中波形的失真的程度,以及不失真的频率与幅度范围。
- 设计指标
1、 实现300Hz~3KHz(扩展8K)正弦信号(包括单频点信号或语音信号)的传输,发射和接收端均应预留测试端子,方便信号检测;
2、接收端可直接驱动8Ω负载(大功率电阻或喇叭),负载上电压大小从0~最大可调,最大不失真电压有效值>0.4V;
3、LED发光功率应>1W;
4、 信号传输距离>30cm,通信时LED不应有明显的闪烁。
5、5V单电源供电。
- 方案设计
1.发射原理框图
因为模拟信号较小,我们首先对其进行了放大并且舵载在直流电压上。因为LED灯的亮度会随着电压的改变而改变,所以接收端可以通过光强恢复出发送信号。LED灯在不发送信号时可以正常亮灯,发送信号时与平时的灯亮几乎没有区别。

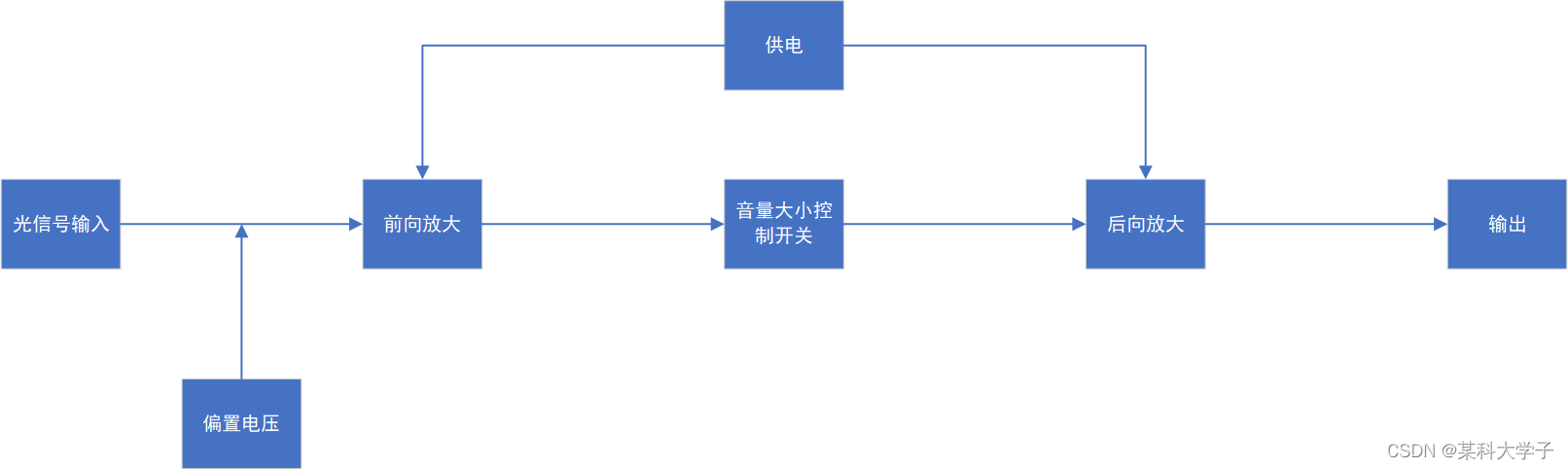

2.接收设备系统框图:
光传感器作为输入接收设备,输入电压很小,一般为5-10mV,首先提供一个偏置电压,提高其电位,这个信号经过放大处理之后才可以利用,因此先经过前向放大5~10倍,经过一个滑动变阻器,用以调节输出音量大小。之后再经过TDA2822芯片,对原始信号进行放大,输出应达到0.4V以上,可驱动一个阻值大约8Ω的喇叭,可放出声音。
- 模块设计

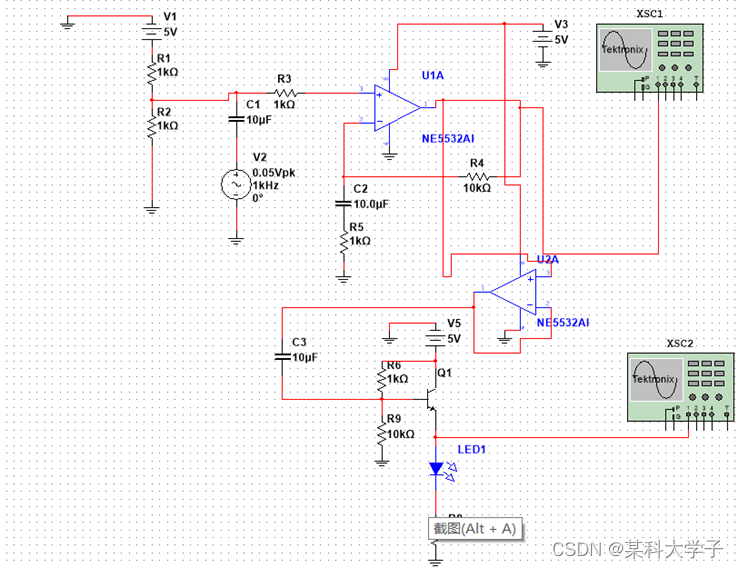

- 发射模块
因为实验条件中只给了5v的电压源,所以运放无法放大负信号,我们将信号舵载在2.5v直流电压上,则信号放大后允许的最大峰峰值为5v。
实验中放大信号运用了NE5532,放大倍数为1+R4/R5,实验中取R4为10千欧,R5为1千欧,放大倍数为11倍。
信后放大后接了一个电压跟随器,目的是为了提供小的输入阻抗。
之后为了驱动二极管,在最后设置了NPN共集放大器,提供了较大的电流来驱动二极管。

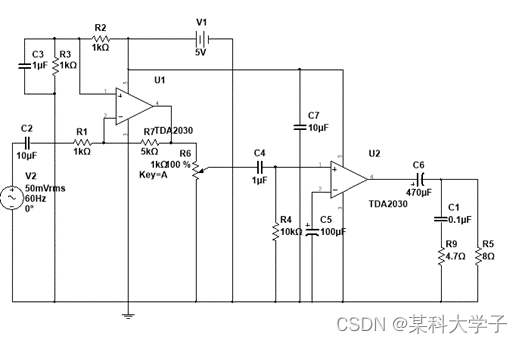

2.接收模块

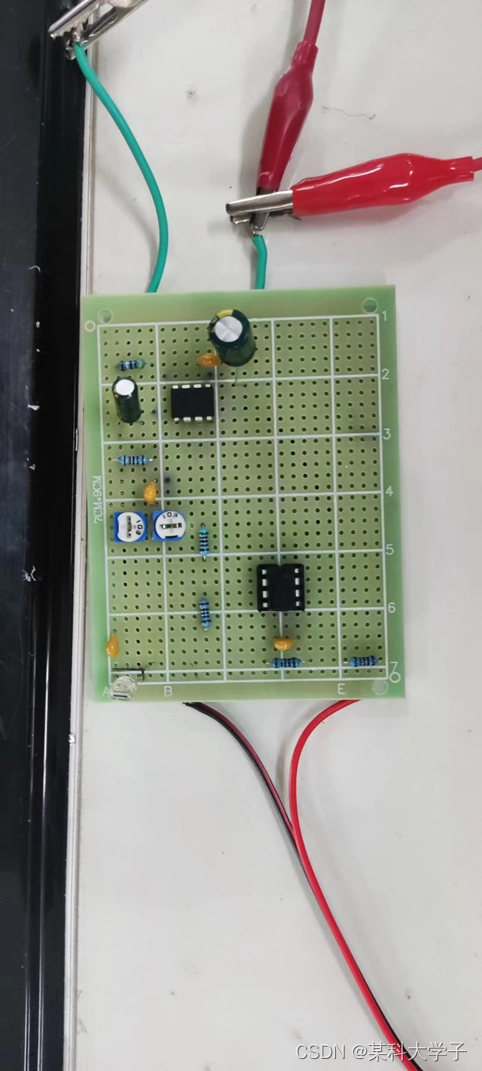

发射实物图

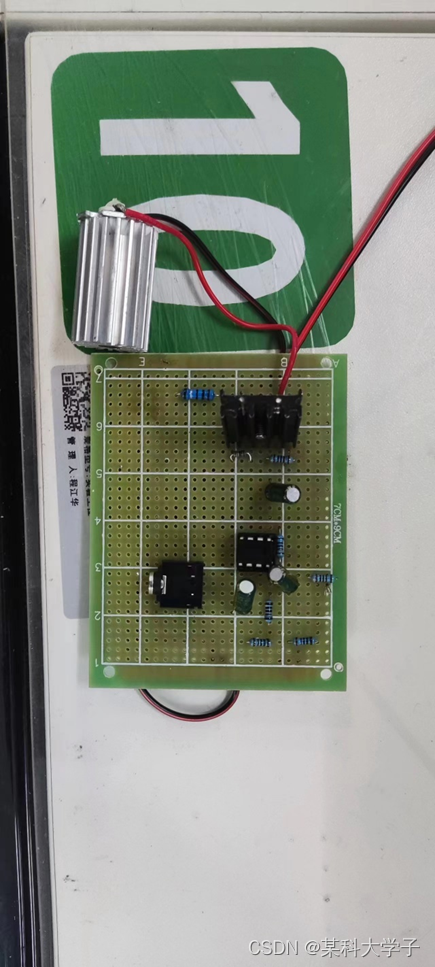

接收实物图
