空气开关

空气开关的功能：短路保护、过载保护

加热空开跳闸：使用一个中间继电器，中继的常开触点连接线圈340，当plc输出信号时，中继线圈得电，常开变常闭，即完成空开跳闸

接线：

空开自带的两根线(线圈)接加热空开继电器，另外三根线(辅助触点)接指示灯

异常处理：

把万用表调到电阻档（如果是机械的万用表就调到电阻档的最小档），用万用表的红色和黑色电笔分别接触空气开关的上口和下口，如果万用表的电阻读数无穷大证明空气开关断开功能是正常的。然后再合上空开读取万用表电阻的读数，合闸通电后空气开关的电阻一般只有几欧，如果测出电阻几十欧或几百欧甚至无穷大说明空开坏掉了

漏电开关

漏电保护的三个功能：漏电保护、短路保护、过载保护

交流接触器

作用就是保护电路，可以允许很大的电流通过，它还可以间接的控制电机的启动或停止。交流接触器的继电器带有过流和接地保护功能，当打雷之后，线路上有雷电时，他就会切断负荷电路，以便保护电路。

交流接触器是一种中间控制元件，其优点是可频繁的通、断线路，以小电流控制大电流。配合热继电器工作还能对负载设备起到一定的过载保护作用。因为它是靠电磁场吸力通、断工作的，相对于人手动分、合闸电路，它更高效率，更灵活运用，可以同时分、合多处负载线路，还有自锁功能，通过手动短接吸合后，就能进入自锁状态持续工作。交流接触器广泛用作电力的开断和控制电路。

中间继电器

        主要是进行信号的转换和电路的隔离，小电流控制大电流，小电压控制大电压。

接线

线圈一般接24V，另一个线圈触点接plc输出

常见故障判断

        1.如果中间继电器已经得电但不动作，那么就需要更换中间继电器的本体部分。

        2.如果中间继电器已经得电，而且已经动作（中间继电器上的指示灯已亮），但是触点未动作，这就是中间继电器卡死，也需要更换掉中间继电器本体。

热继电器

热继电器主要对电机进行过载保护，当电机过载时，热继电器就会断开电路保护电机

电流互感器

互感器就是扩大电能表或者扩大仪表设备的量程。

电流互感器只检测欠流或过流，检测出结果后输出给plc信号

风扇、插座

接线

两根线分别接220V。如果有三根线，则另一根线接地

安装注意点

插座回路单独装设漏电保护装置

炉体电阻丝

如何测量

炉体外侧白线，测量两点之间就能测出阻值

光电传感器        西克G6迷你型光电传感器

        光电传感器是各种光电检测系统中实现光电转换的元件，它是把光信号转变成电信号的的元器件。

接线

三根线分别连接±24V，以及信号线

安装

应避免强光源、灰尘较多、腐蚀气体较多的场所

异常处理

        光电传感器输出信号不稳定的原因有哪些?

        ①供电不正常；

        ②检测频率太快；

        ③被测物体尺寸问题；

        ④被测物体不在传感器稳定检测区域内；

        ⑤电气干扰。

        对策：

        ①给传感器供稳定的电压，供给的电流必须大于传感器的消耗电流；

        ②被测物体通过的速度必须比传感器的响应速度慢；

        ③被测物体尺寸必须大于标准检测物体或者最小检测物体；

        ④被测物体必须在传感器稳定检测范围内检测；

        ⑤可以做相应的防护措施，例如：在探头周围做屏蔽防护罩、把大功率设备接地等。

电磁阀

电磁阀是用来控制流体方向的元件。它属于阀的其中一类，区别于手动阀或机械阀，它的动作由电磁线圈来控制。电磁阀主要有方向控制、流量控制、压力控制，主要对流体系统的通断、流体的流向、压力的大小等等控制。

接线

电磁阀红正黑负，任选一组串联一根线到24V上，另一组依次接到plc的输出点位，plc发送信号给电磁阀，电磁阀收到信号以后控制气动阀，气动阀控制压力开关控制气体

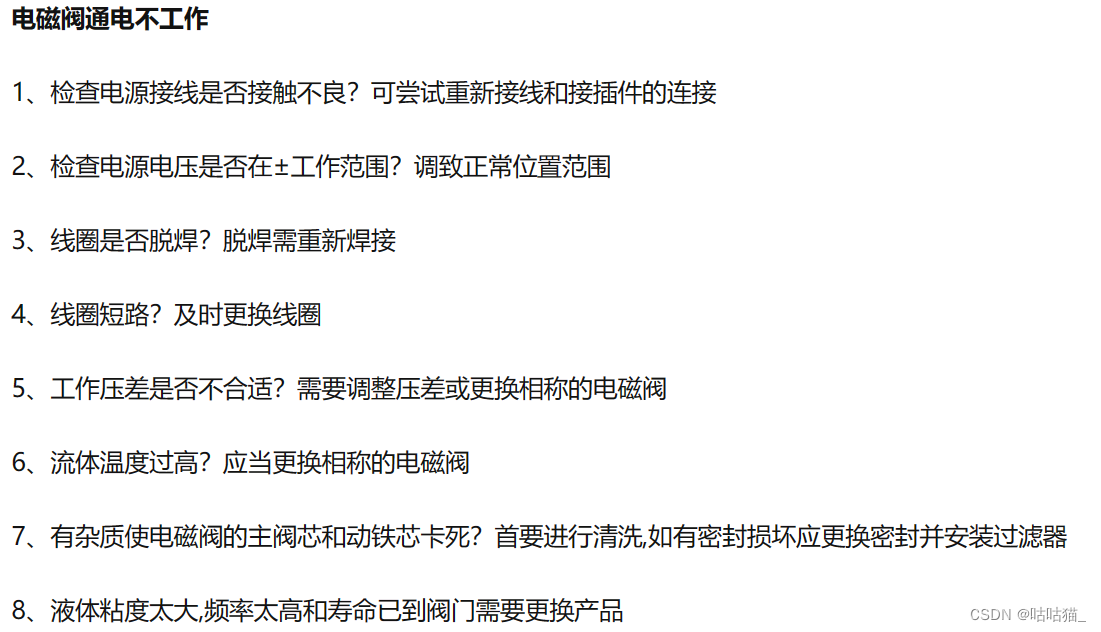

异常处理

气缸

        气缸是一种用来产生机械运动的装置，它通过压缩气体或液体来产生力，并将这种力转化为线性或旋转运动。气缸通常由一个活塞和一个气缸筒组成，当气体或液体进入气缸时，活塞会受到压力而产生运动。气缸广泛应用于各种机械设备和工业领域，用于推动、夹持、压紧等操作。气缸的种类有很多，包括单作用气缸、双作用气缸、摆动气缸等。

气缸传感器

        气缸磁性感应开关是一种用于检测气缸活塞位置的装置。通常一个气缸会配备两个磁性开关，用于检测气缸的推出和退回位置。当气缸的活塞杆运动到磁性开关处时，磁性开关会感应到，并发送信号给PLC这样PLC就可以根据磁性开关的信号来控制气缸的工作。磁性开关的作用是实现气缸的到位检测，确保气缸在正确的位置停止工作。

接线

        气缸的一端连plc的输入，另一端连30，还有一个连CDA(压缩空气)，气缸传感器的两个白线是传感器，可来回伸缩

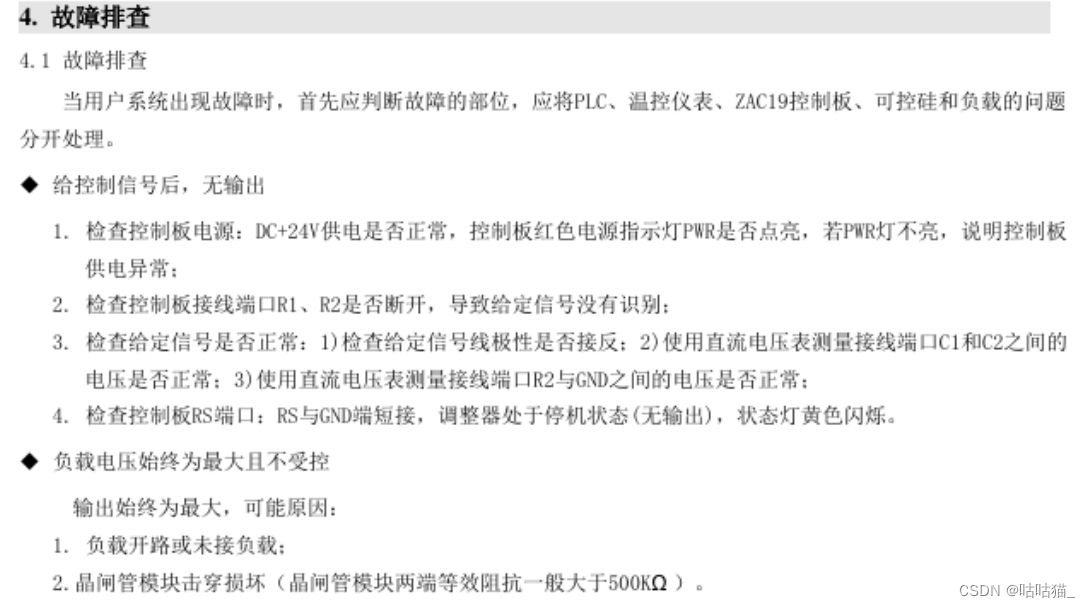

调功器

斯坦恩贝格，SP1F接220V，ZAC接24V。根据温控器的反馈调节电流大小，继而调节功率的大小

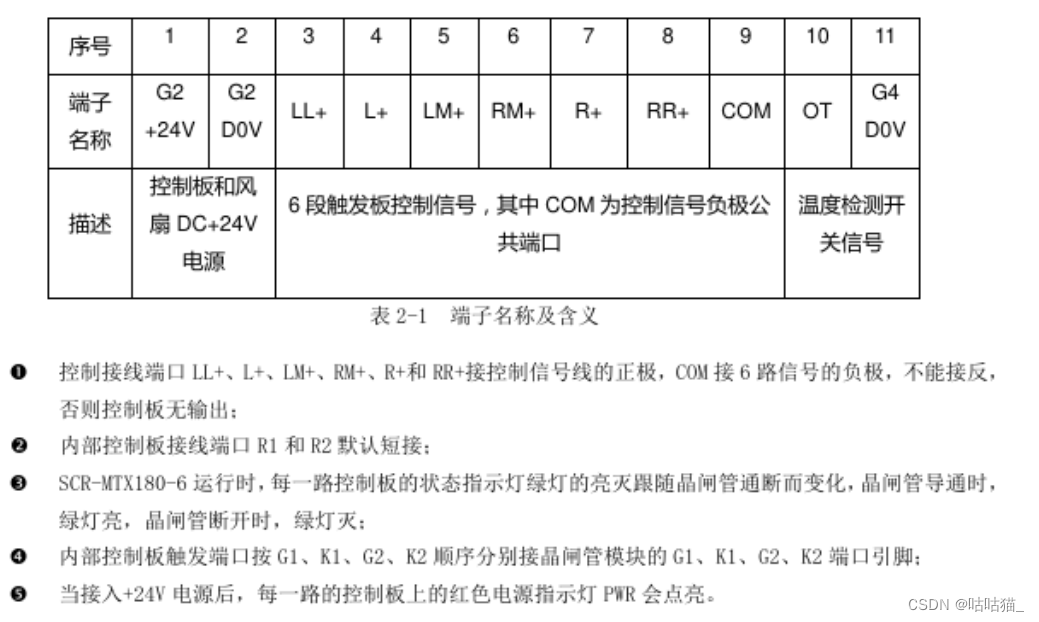

接线

最左边接24V，最右边220V给风扇供电；四个out+输入给可控硅模块，out-是控制电流大小，从而控制功率大小

固态继电器 德力西单相SSR固态继电器



        固态继电器是一种四端有源器件，其中两个端子为输入控制端，另外两端为输出受控端。它既有放大驱动作用，又有隔离作用，所以非常适合驱动大功率开关式执行机构。

        它是用半导体器件代替传统电接点作为切换装置的具有继电器特性的无触点开关器件，单相SSR为四端有源器件，其中两个输入控制端，两个输出端。它既有放大驱动的作用，又有隔离作用。输入输出间为光隔离，在输入端加上直流或脉冲信号到一定电流值后，输出端就能从关断状态转变成导通状态（无信号时呈阻断状态），从而控制较大负载。

接线

输入接加热带空开，控制加热带通断，输出连温控表

异常处理

       1. 线圈频繁断开的原因：固态继电器是否用超声波清洗了，线圈是否加过电压等原因都会使线圈断开。

        2. 线圈供电不足的原因：首先，需要确认固态继电器线圈的电压。如果提供给线圈的电压低于动作电压，触点将不动作。

3. 线圈极性接反的原因：检查继电器中配置的二极管是否极性反接，使触点不动作。

4. 交流固态继电器线圈，如果施加直流电压，加热线圈也会容易烧坏，如果施加在直流继电器线圈上交流电压，也同样容易烧坏。
