可控硅的触发方式、

可控硅的两种触发方式

1. 移相触发

        移相触发就是改变每周波导通的起始点位置和结束位置,从而调节其输出功率或电压,实际上是通过控制可控硅的导通角大小来控制可控硅的导通量。

2. 过零触发

        过零触发就是过零点时候触发可控硅,交流电因为有正负半周,在正半周到负半周或者由负半周到正半周过程时候都要经过零点,在一定时间内改变导通周波数,从而来改变可控硅的输出平均功率,实现调节负载功率效果。

3. 额外补充

        周波数是指交流电完成一次完整的变化,即一个正弦波形所经历的时间叫一个周波。

移相触发和过零触发的区别

        1. 两者均能实现功率、电压等输出负载无极化调节

        2. 移相触发是通过控制可控硅的导通角来控制可控硅的导通量,输出波形被斩了一截。而过零触发是改变可控硅导通的周波数,输出波形仍然是正弦波

        3. 过零触发容易出现低频干扰,由于工作是断续的,因此容易出现闪烁现象。而移相触发波动很小,输出电流、电压相对平滑。

单向可控硅和双向可控硅的区别

        可控硅是一种电子元件,它可以控制电流的方向和大小。 单向可控硅只能控制电流的方向,而双向可控硅可以控制电流的方向和大小。 单向可控硅只能在一个方向上控制电流,而双向可控硅可以在两个方向上控制电流。 单向可控硅的控制电流的能力比双向可控硅要弱,而双向可控硅可以更精确地控制电流的方向和大小。

可控硅导通条件:

        一是可控硅阳极与阴极间必须加正向电压,二是控制极也要加正向电压。以上两个条件必须同时具备,可控硅才会处于导通状态。另外,可控硅一旦导通后,即使降低控制极电压或去掉控制极电压,可控硅仍然导通。 可控硅关断条件:降低或去掉加在可控硅阳极至阴极之间的正向电压,使阳极电流小于最小维持电流以下。

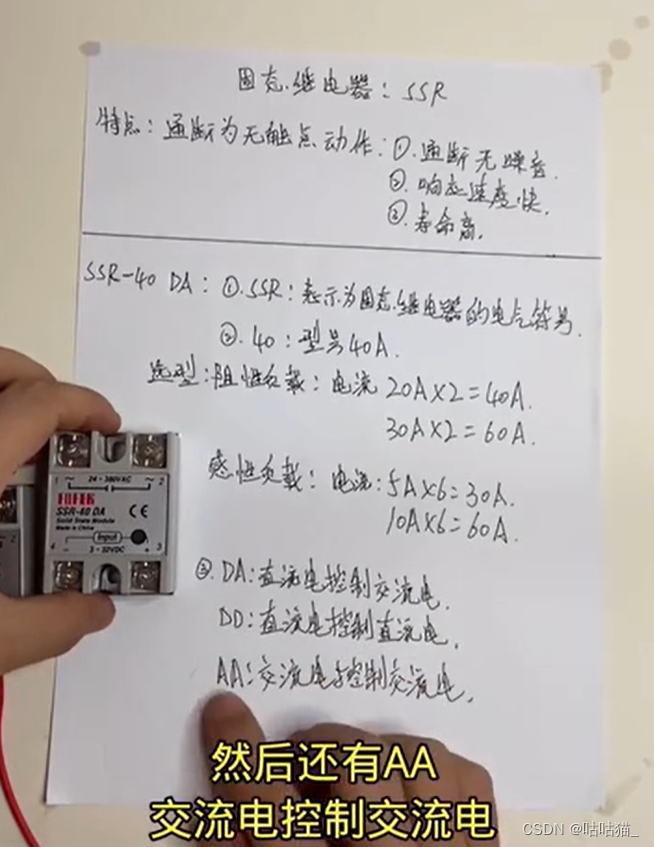

固态继电器

1. 在没有铭牌的情况下如何区分哪个是主触点,哪个是输入信号?

        选用万用表二极管挡,在极性没有接反的情况下会有一个1.5V的压降,主触点是没有压降的。由此可判断出是输入端。

2. 主触点如何判断好坏?

        给固态继电器一个信号,这时候输出端应该是导通的,但并不是通断,此时可以选用万用表的电阻档,输出端导通后大概会有一个几千欧姆的电阻。

        固态继电器按负载电源类型可分为交流型和直流型。按开关型式可分为常开型和常闭型。按隔离型式可分为混合型、变压器隔离型和光电隔离型。

热继电器

           热继电器是利用电流的热效应原理,当电动机出现过载、缺相或者三相电源不平衡时热继电器内部的双金属片就会动作,使其常闭触点断开,从而切断接触器的电压输出,为电动机提供过载保护的保护电器

熔断器

        如何用万用表检测熔断器的好坏

        用万用表的电阻档接熔断器的两端即可。如果电阻很大,说明已经坏了;电阻为零或很小,说明是好的。

交流接触器

        接触器按通过的电流来分,可分为交流接触器和直流接触器。按操作方式来分,分为电磁式接触器、气动式接触器和液压式接触器。

        交流接触器主要由三组主触点、一组常闭辅助触点、一组常开辅助触点和控制线圈组成,当给控制线圈通电时,线圈产生磁场,磁场通过铁芯吸引衔铁,而衔铁则通过连杆带动所有的动触点动作,与各自的静触点接触或断开。交流接触器的主触点允许流过的电流较辅助回触点大,故主触点通常接在大电流的主电路中,辅助触点接在小电流的控制电路中。

如何判断交流接触器的好坏

        1. 交流接触器的主触点是常开点,此时选用蜂鸣挡,交流接触器在未吸合时主触点和常开触点是断开的,也就没有蜂鸣。而在吸合以后主触点都是闭合的,此时会产生蜂鸣。

        2. 测量线圈好坏需要选用万用表的电阻档。如果是380V的线圈会有几千欧姆的电阻值,而220V的线圈会有几百欧姆的电阻值。

如何判断中间继电器的好坏

        1. 测量线圈阻值。选用万用表电阻档。220V的中继阻值有十几千欧姆,24V的中继几百欧姆。

        2. 测量触点变化。选用万用表蜂鸣档。测量常开常闭是否是好的

交流继电器和中间继电器的区别

        交流接触器的作用主要是应用在主电路里,控制电机的启动和停止;而中间继电器的作用是进行信号的传递和电路的转换,小电流控制大电流,小电压控制大电压。

        交流接触器有主触点(都是常开点),可以承受大电流。中间继电器没有主触点,不能控制大功率的负载

断路器和空开的区别

        1. 遮蔽电流能力不同。一般断路器能承受的负荷以及短路电流更大一些。

        2. 电压等级不同。空开适用于电压等级为500V以下,断路器适用于220V以上的电压。

        3. 灭弧方式不同。空开是通过空气作为介质进行灭弧;而断路器的灭弧方式有很多种,并且灭弧能力较强。

        4. 作用不同。空开一般在电路当中起过载、短路、欠压保护;而断路器在电路当中一般起过载、短路、欠压和漏电保护。

空开和漏保的区别

        1. 控制形式不同。空开在电路出现短路的时候才会断开。而漏保是出现触电行为才会断开。空开主要是短路保护和过载保护,而漏保还多了一个漏电保护。

        2. 保护级别不同。空开是过电保护,属于安级。漏保属于毫安级,因此级别相对空开来说更高。

如何用万用表测量电能表的好坏

        1. 用万用表检测电子式电能表的好坏, 可以在接一个100W负载, 用万用表(交流电压档)检测电源电压, 用(交流电流档)与负载串联测工作电流, 算出实际功率,工作一小时, 看计数差与计算值是否相符, 如果误差不在标称值内,判断有问题。

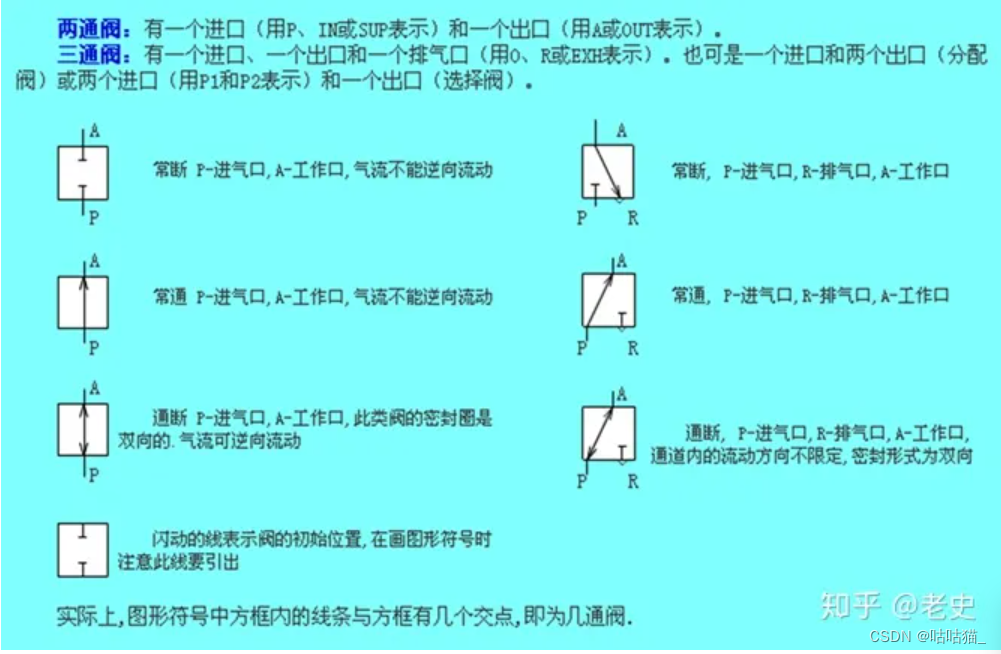

电磁阀

        电磁控制换向阀的作用是控制气流通道的通、断或改变压缩空气的流动方向。主要工作原理是利用电磁线圈产生的电磁力的作用,推动阀芯切换,实现气流的换向。

        是用来控制流体方向的自动化基础元件,属于执行器。

        按电磁控制部分对换向阀推动方式的不同,可以分为直动式电磁阀和先导式电磁阀。直动式电磁阀直接利用电磁力推动阀芯换向,而先导式换向阀则利用电磁先导阀输出的先导气压推动阀芯换向。

直动式电磁阀和先导式电磁阀的区别

        1. 功率和损耗:直动式电磁阀功率和损耗要比先导式更大

        2. 流通能力:先导式电磁阀的流通能力要比直动式大一些,一般CV值可达3以上,而直动式电磁阀一般CV值都是小于1

        3. 响应时间:直动式电磁阀启动速度比先导式来的快,多用于快速切断的场所。因为先导式电磁阀是通电后小阀先开启,主阀后开,直动式电磁阀则是主阀直接打开

        4. 承受压力:先导式电磁阀承受液压力要大于直动式电磁阀

步进电机与伺服电机的区别

1. 步进电机多运行于开环控制,伺服电动机运行于闭环控制。(使用步进电机的场合,要么不需要位置反馈,要么在其他设备上进行位置反馈)
2. 伺服电机控制精度和定位高于步进电机
3. 伺服电机低频特性好,过载能力大,响应时间短
4. 伺服电机调速范围大于步进电动机
5. 步进电机只能接受脉冲信号,而伺服电动机可以接受模拟信号、脉冲信号和总线通信信号
