1.真触摸屏、真PLC

在博图中设置触摸屏、PLC的IP地址

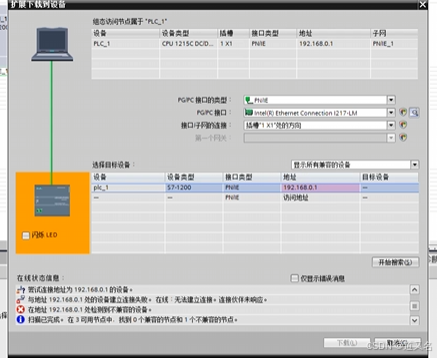

下载程序，如果地址栏出现红色，表示未固定电脑的IP地址

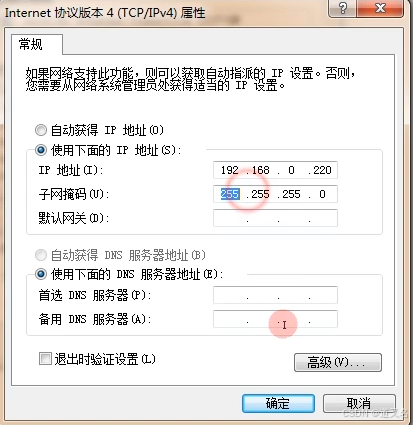

打开INTERNET协议版本4，设置IP地址，IP地址必须跟PLC一个网段。

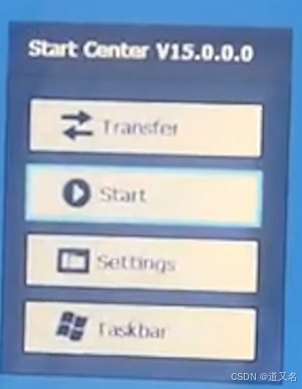

触摸屏设定IP地址，点击setting（设置）——>点击transfer——>点击PX-X1,即可修改触摸屏的IP地址（与博图中一致）。

2.真PLC，仿真触摸屏

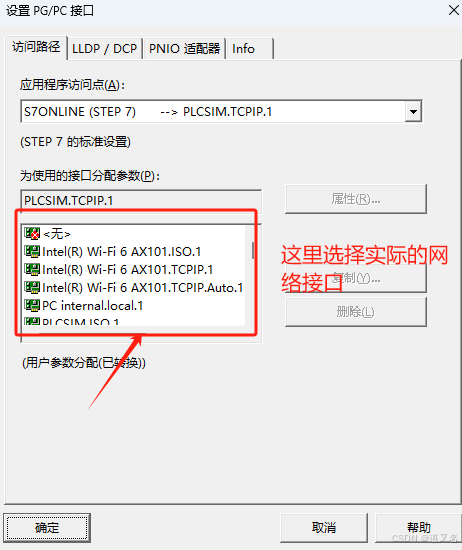

控制面板——>查看格式——>小图标——>PG/PC——>实际网口inter Ethernet

PLC转为在线，启动仿真触摸屏

3全仿真

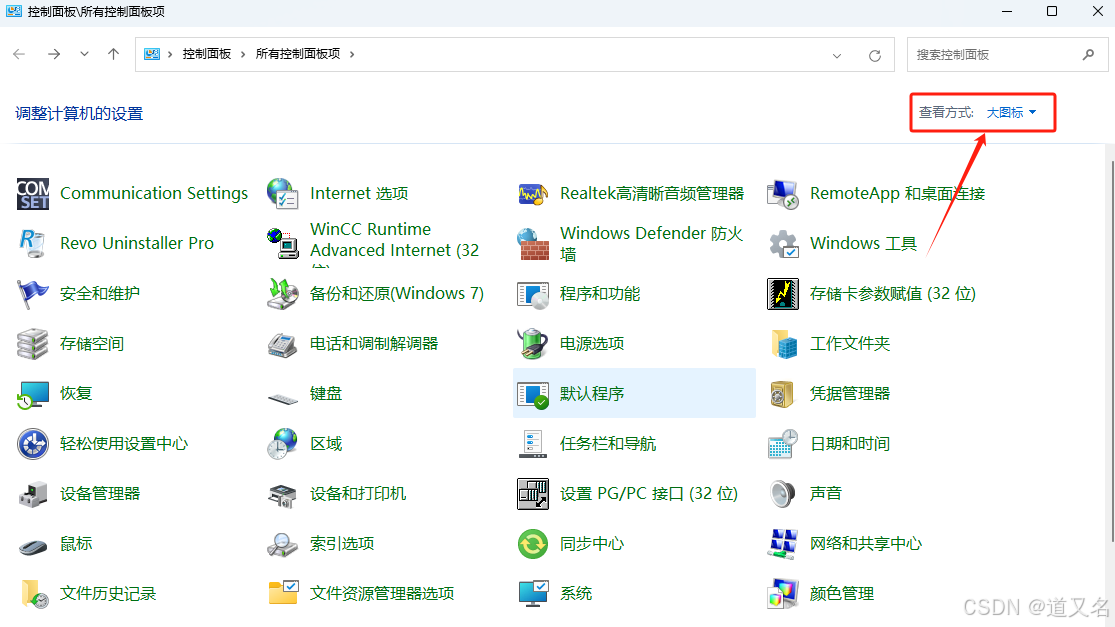

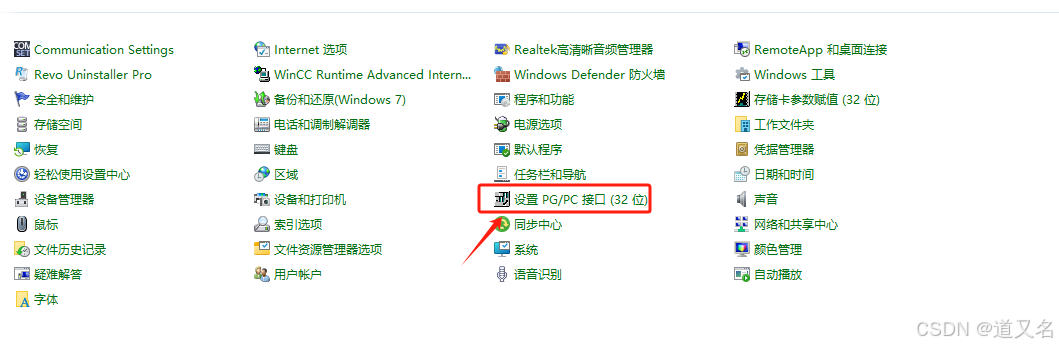

控制面板——>查看方式（右上角）——>小图标——>PG/PC接口——>PLCSM.TCP.IP.
