偶阶幻方镶边法

本文详细介绍了如何使用已知的低阶偶阶幻方构建高阶偶阶幻方,包括从4阶到6阶,6阶到8阶,以及8阶到10阶的构造过程。通过定位点、数字递增和递减等规则,阐述了幻方构建的步骤和方法。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

本文依据《任意偶阶幻方构建法》的规则,来构建由已知低阶偶阶幻方来创建高阶偶阶幻方。《任意偶阶幻方构建法》(图解)写的比较简洁。为此,本文尽可能详尽些,以便幻方爱好者明了。

一、由已知4阶幻方构建6阶幻方

1、把已知4阶幻方填写在所求幻方中央(图一)。在这里插入图片描述
2、为例描述的方便,按数学习惯,把横竖两条中线称为x、y轴。

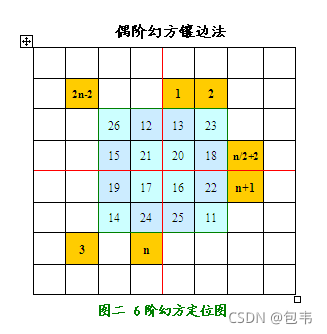

3、先把中间原4阶幻方数字升为6阶幻方正中段数字(图二),在这里插入图片描述中间各数应加 2(n-1)= 2(6-1)=10 (6阶幻方所镶边的一半格子数)

4、确定定位点(适用任意n阶幻方),一共7个固定定位点:

1)上方y轴右侧填1、2;
2)右侧x轴上下填两数n/2+2和n+1;
3)左侧上下角填两数2n-2和3;
4)下方y轴左侧填数n(n均指所求阶数)。

5、填写6阶幻方
1)将n=6代入,并填写各数的互补数(6阶幻方的互补数是36+1)并涂色(粉底)以明了,如图三;
