本篇文章的内容

一、RISC-V汇编语言简介
二、RISC-V汇编语言详解
- 2.1 add 加法指令
- 2.2 sub 减法指令

本系列是博主参考B站课程学习开发一个RISC-V的操作系统的学习笔记，计划从RISC-V的底层汇编指令学起，结合C语言，在Ubuntu 20.04上开发一个简易的操作系统。一个目的是通过实践操作学习和了解什么是操作系统，第二个目的是为之后学习RISC-V的集成电路设计打下一定基础。本系列持续不定期更新，分享出来和大家一同交流进步。
博主是微电子科学与工程专业的学生，对软件和操作系统难免有理解不到位的地方。如有谬误敬请不吝告知，不胜感激。
参考课程及文章：
【Bilibili】[完结] 循序渐进，学习开发一个RISC-V上的操作系统 - 汪辰 - 2021春

一、RISC-V汇编语言简介

汇编语言（Assembly Language）是一种“低级”语言。不同的架构的汇编语言是不同的，因为底层的寄存器的个数和功能不同。例如x86的机器语言在RISC-V的机器上是无法运行的，但是使用高级语言时完全不需要考虑底层的机器语言。我们使用不同的编译器将高级语言翻译成不同的机器语言，来完成对内存和指令的管理和优化。而正是由于这一点，使用汇编语言时完全不需要考虑不同编译器的影响，这也是汇编语言的灵活性的体现。本课程学习和使用的汇编语言是RISC-V汇编语言，其依赖于RISC-V独有的GNU汇编器，所以将RISC-V的汇编程序移植到其他架构的处理器上也是无法运行的。

汇编语言的缺点：难读、难写、难移植
汇编语言的优点：灵活、强大
汇编语言的应用场景
- 需要直接访问底层硬件的地方
- 需要对性能执行极致优化的地方

1.1 RISC-V 汇编语言的基本格式

一个完整的RISC-V汇编程序有多条语句（statement）组成，汇编文件一般由.s结尾（不包含预处理语句，是纯粹的汇编语句）。一条典型的RISC-V汇编语句由3部分组成，分为标签、操作和注释：

[label:] [operation] [comment]

label（标号）: GNU汇编中，任何以冒号结尾的标识符都被认为是一个标号。标号相当于给一个指令所在的地址起的一个名字。
operation 可以有以下多种类型：
- instruction（指令）: 直接对应二进制机器指令的字符串，例如add。
- pseudo-instruction（伪指令）: 一些指令的组合。它并不对应二进制机器指令，只是为了提高编写代码的效率，可以用一条伪指令指示汇编器产生多条实际的指令(instructions)，方便程序的使用，例如li。在理解和做法上与自定义的函数类似。
- directive（指示/伪操作）: 通过类似指令的形式(以“.”开头)，通知汇编器如何控制代码的产生等，不对应具体的RISC-V指令，由汇编器自身定义，例如.text、.global、.end、.macro、.endm等。在理解和应用上类似C语言中的#define语句。
- macro（宏）：采用指示/伪操作 .macro/.endm 自定义的宏，汇编器碰到宏时会自动将宏替换成对应定义的内容。
comment（注释）: 常用方式，#开始到当前行结束，也有些汇编器定义;或//开头的注释格式。

下面是一个简单的RISC-V的汇编语言程序：

# fitst RISC-V Assemble Sample

.macro do_nothing
    nop
    nop
.endm

    .text
    .global _start

_start:
    li x6, 5 # x6 = 5
    li x7, 4 # x7 = 4

    add x5, x6, x7 # x5 = x6 + x7
    do_nothing

stop:
    j stop  # jump to stop
    .end

1.2 RISC-V 汇编指令操作对象

寄存器

32个寄存器，x0~x31（本节课只设计RV32I的通用寄存器组）
在RISC-V中，Hart在执行算数逻辑运算时所操作的数据必须直接来自寄存器（Hart可以认为是处理器执行指令的最小单元，类似传统的CPU概念，但是与CPU不同），如果数据存在内存中，必须首先将要操作的数据转移到寄存器中，Hart才能对数据进行处理，计算之后的结果也只能存在寄存器中，之后根据需要再转移到外部的内存空间中。

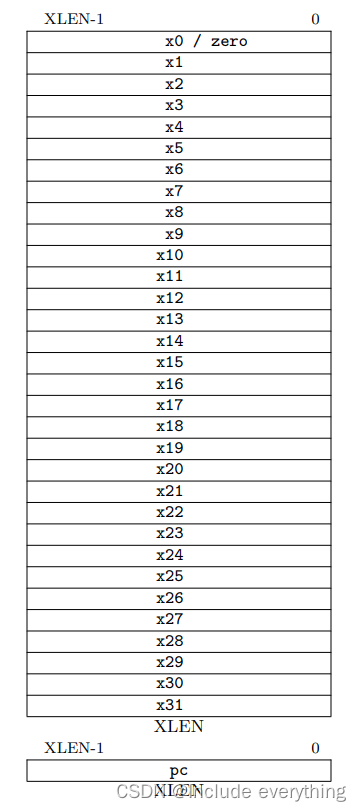

上图中，XLEN表示机器的字长，RV32I的ISA对应的XLEN对应的就是32位。x0寄存器很特殊，其中的值恒为0，且不允许写操作，读出的值恒为0。pc即指针计数器寄存器在RISC-V中是禁止被访问的。获取程序当前运行的位置需要用特殊的方法实现。

内存

Hart可以执行在寄存器和内存之间的数据读写操作；
读写操作时，使用字节（Byte）为基本单位进行寻址；
RV32可以访问最多 $2^{32}$ 个字节的内存空间。

1.3 RISC-V 汇编指令编码格式

做底层开发的时候，经常需要进行逐字节对照查阅指令。可以根据手册（RISC-V非特权指令集）查阅每个指令的含义。
在这里插入图片描述

指令长度：在RISC-V汇编指令的规范中，所有的指令的长度都是固定的（在非压缩的情况下讨论）。RV32I中指令长度ILEN1 = 32bit。
指令对齐：指一条指令开始的地址，IALIGN = 32bit表示指令开始的地址一定是4的倍数，程序加载的时候一定从这样一个指令开始的地方开始加载。
每个32bit构成一个域。
funct3/funct7和opcode共同决定了最终的指令类型。以add指令为例，它对应的opcode为0110011，通过查阅下标可以发现它是一条OP类型的指令。
指令在程序中按小端序（Little-Endian）排列（底字节存入低地址，高字节存入高地址）。不同的CPU规定的主机字节序不同。

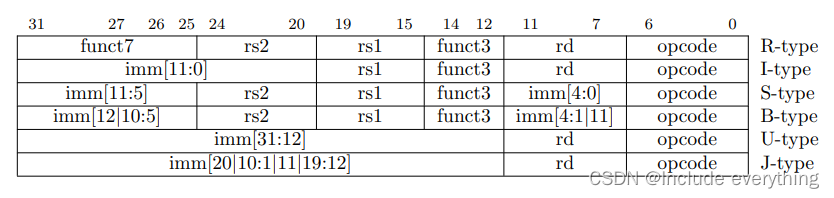

RISC-V中有六种不同的指令格式（format）：
- R-type:（Register），每条指令中有三个 fields，用于指定 3 个寄存器参数（选择的寄存器编号）
- I-type: （Immediate），每条指令除了带有两个寄存器参数外，还带有一个立即数参数（宽度为 12 bits）。
- S-type: （Store），每条指令除了带有两个寄存器参数外，还带有一个立即数参数（宽度为 12 bits，但 fields 的组织方式不同于 I-type）
- B-type: (Branch)，每条指令除了带有两个寄存器参数外，还带有一个立即数参数（宽度为 12bits，但取值为 2 的倍数）。
- U-type: （Upper），每条指令含有一个寄存器参数再加上一个立即数参数（宽度为 20bits，用于表示一个立即数的高 20 位）
- J-type: （Jump），每条指令含有一个寄存器参数再加上一个立即数参数（宽度为 20bits）

1.4 RISC-V 汇编指令分类

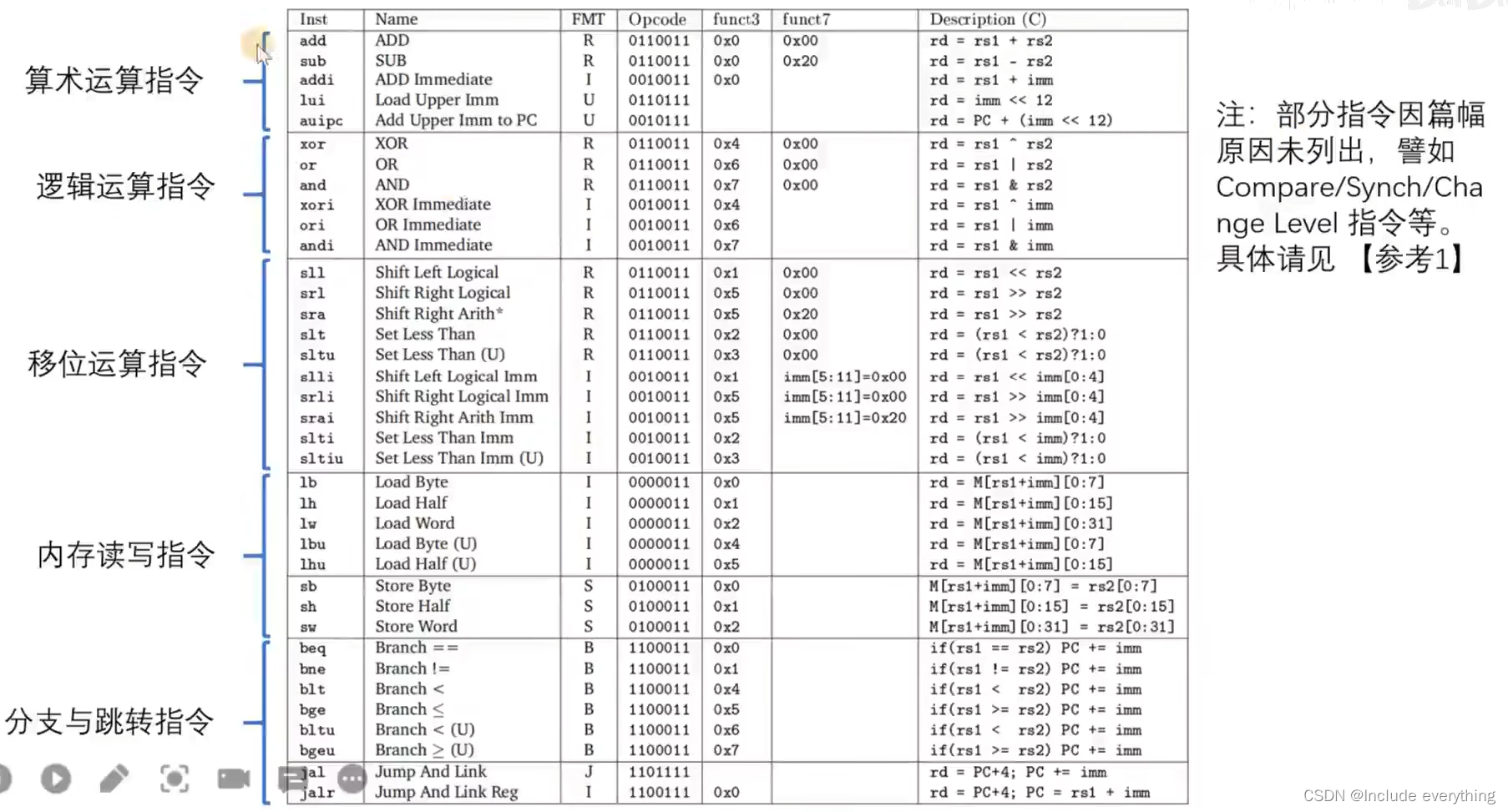

RISC-V中常用的汇编指令如下表所示：
在这里插入图片描述
伪指令很多，一条伪指令具体执行哪些代码可以在 RISC-V非特权指令集手册 中的 RISC-V Assembly Programmer’s Handbook 章节查阅到。

二、RISC-V汇编语言详解

2.1 add 加法指令

在这里插入图片描述

编码格式：R-type
opcode: 0110011
funct3 = 000, funct7 = 0000000

# Add
# Format:
#	ADD RD, RS1, RS2
# Description:
#	The contents of RS1 is added to the contents of RS2 and the result is
#	placed in RD.

	.text				# Define beginning of text section
	.global	_start		# Define entry _start

_start:
	li x6, 1			# x6 = 1
	li x7, 2			# x7 = 2
	add x5, x6, x7		# x5 = x6 + x7

stop:
	j stop			# Infinite loop to stop execution

	.end			# End of file

Makefile操作须知
在仓库代码中的common.mk文件中有如下的一段代码，它的意思是启动虚拟机qemu的系统模式（汇编直接编译出的代码是不能在操作系统的裸机上直接运行的，即不能在用户user模式下运行），参数-nographic表示不启动图形界面，-smp 1表示只启动一个Hart，-machine virt表示启动virt的机器类型。
QEMU = qemu-system-riscv32
QFLAGS = -nographic -smp 1 -machine virt -bios none

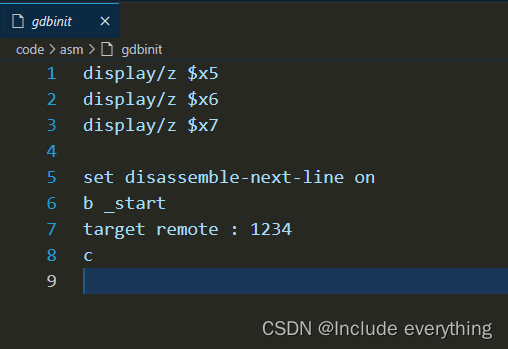

运行指令make debug时实际运行的是如下的代码。-s表示在目标机（模拟机）中启动gdbserver，二者建立网络链接（在这个环境中实际上是内部网络的回环），-S表示启动调试模式后程序暂停运行。-x ${GDBINIT}表示启动一个gdb的调试脚本，自动运行gdb的相关指令，脚本的内容可以在文件gdbinit文件中找到
.PHONY : debug
debug: all
	@echo "Press Ctrl-C and then input 'quit' to exit GDB and QEMU"
	@echo "-------------------------------------------------------"
	@${QEMU} ${QFLAGS} -kernel ${EXEC}.elf -s -S &
	@${GDB} ${EXEC}.elf -q -x ${GDBINIT}

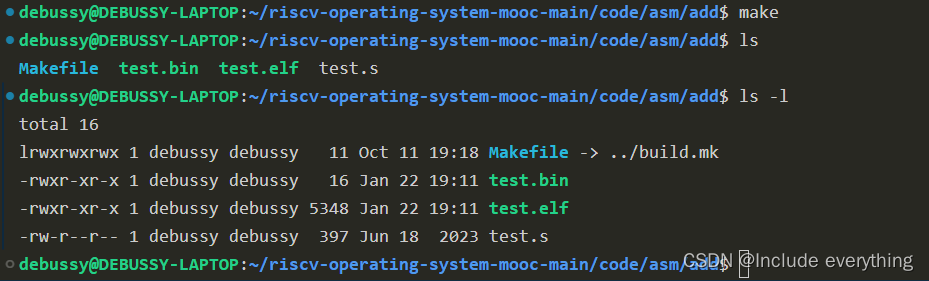

编译运行后，发现test.bin文件只有16个字节，对应程序中确实只有四条指令。test.elf文件中除了指令本身之外还有很多调试相关的内容。
在这里插入图片描述
输入命令make hex可以看到test.bin中的数据，可以根据这些数据将所有指令反汇编出来（也可以使用make code命令自动进行反汇编）：

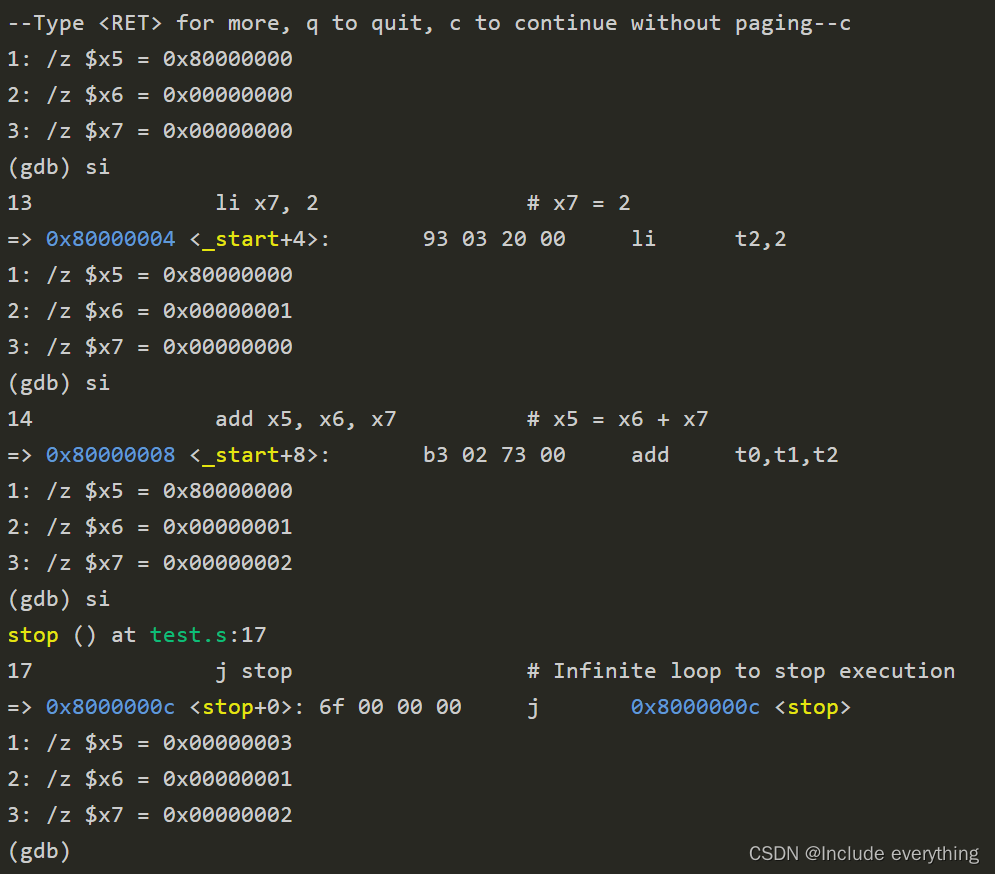

使用make debug命令对程序进行调试，在gdb页面中，输入si(step instruction)单步运行程序（makefile中已经将断点设置在.start处了）。可以看到，x6，x7，x5的值会依次变化。

如果要退出qemu中的gdb，一定要先 Ctrl+C，之后再输入quit和确认y进行退出，否则会遇到qemu的后台程序杀不死的问题，导致下次启动错误。

在这里插入图片描述

2.2 sub 减法指令

在这里插入图片描述

编码格式：R-type
opcode: 0110011
funct3 = 000, funct7 = 0100000

# Substract
# Format:
#	SUB RD, RS1, RS2
# Description:
#	The contents of RS2 is subtracted from the contents of RS1 and the result
#	is placed in RD.

	.text				# Define beginning of text section
	.global	_start		# Define entry _start

_start:
	li x6, -1			# x6 = -1
	li x7, -2			# x7 = -2
	sub x5, x6, x7		# x5 = x6 - x7

stop:
	j stop			# Infinite loop to stop execution

	.end			# End of file
