为什么VDD接个电容再接地？



初学， 不理解为什么单片机电源输入电路或者输出中要加个电容，查阅资料后概述如下，仅作记录复习，若有纰漏及错误，不吝赐教。

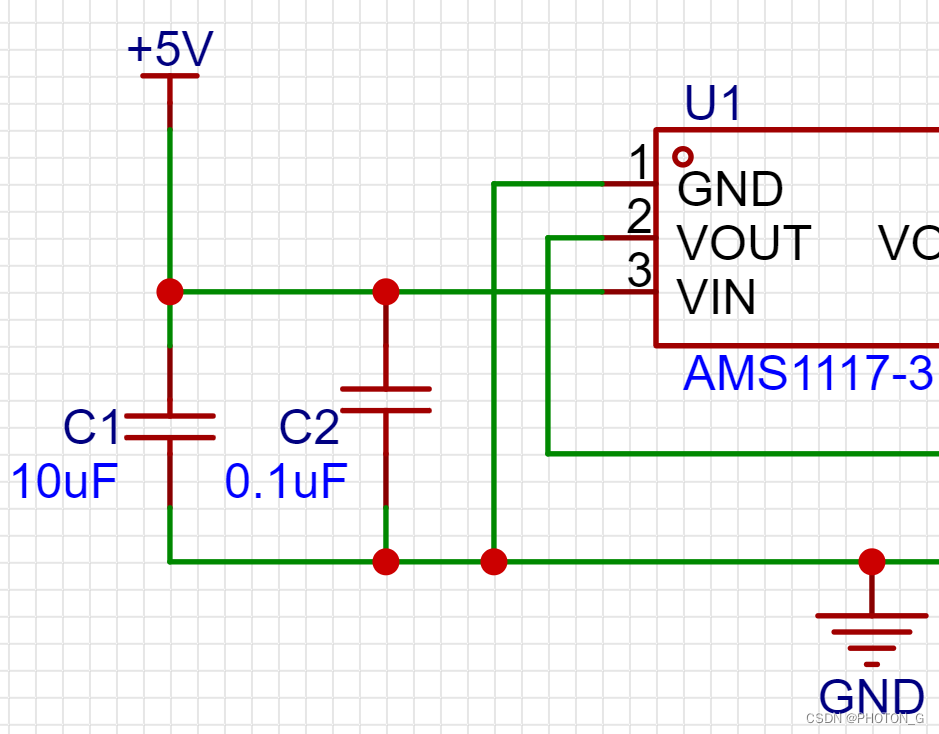

（一）旁路电容（输入）

①利用电容的频率阻抗特性，使输入电压均匀，降低波动，防止尖峰电压进入烧毁。

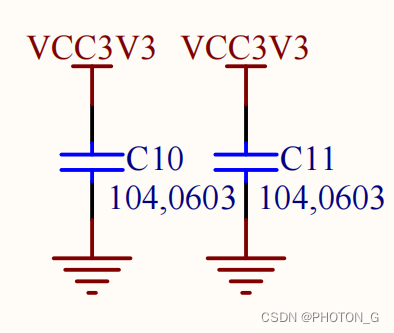

②旁路电容要尽量靠近负载器件的供电电源管脚和地管脚，太远的话电容与负载之间容易产生干扰，效果变差。

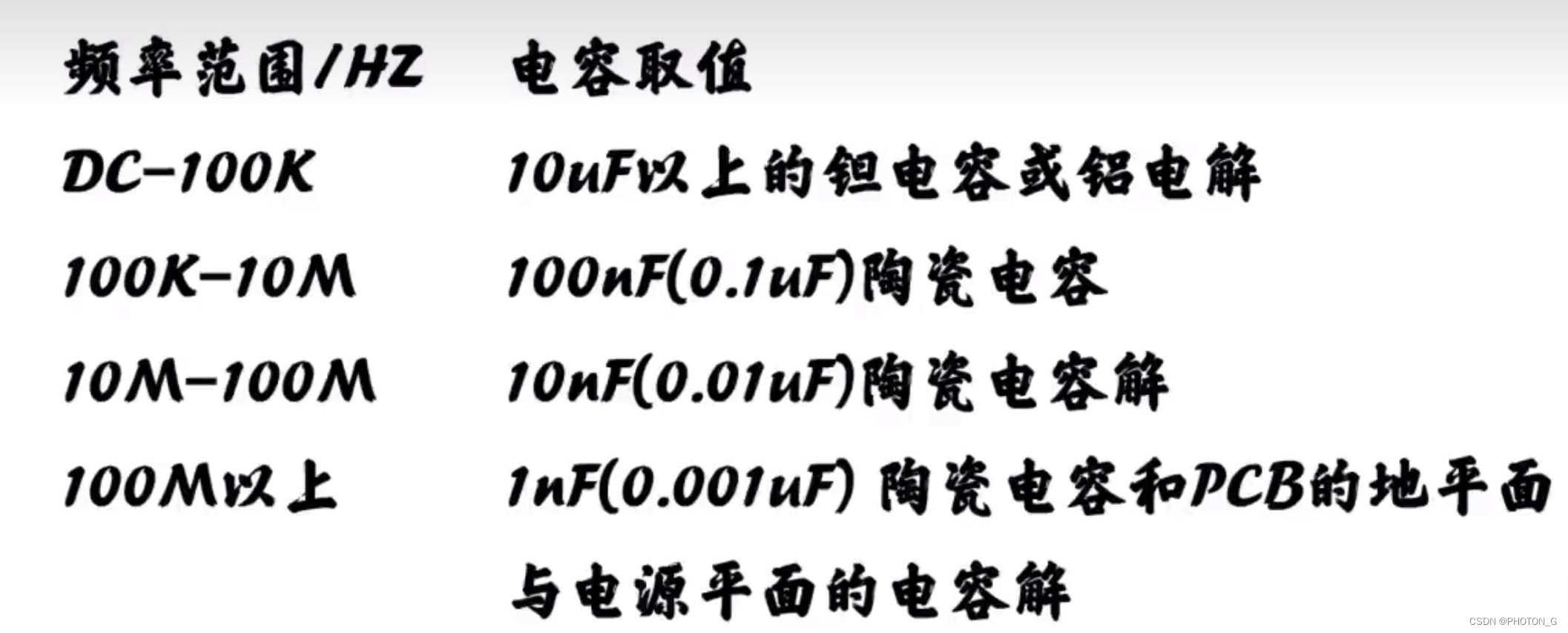

③一般电路中并联两个电容，大电容滤除低频，小电容滤除高频，先滤低频，再滤高频，因而先经过大电容，再经过小电容，选多大的要根据实际电路频率选择。

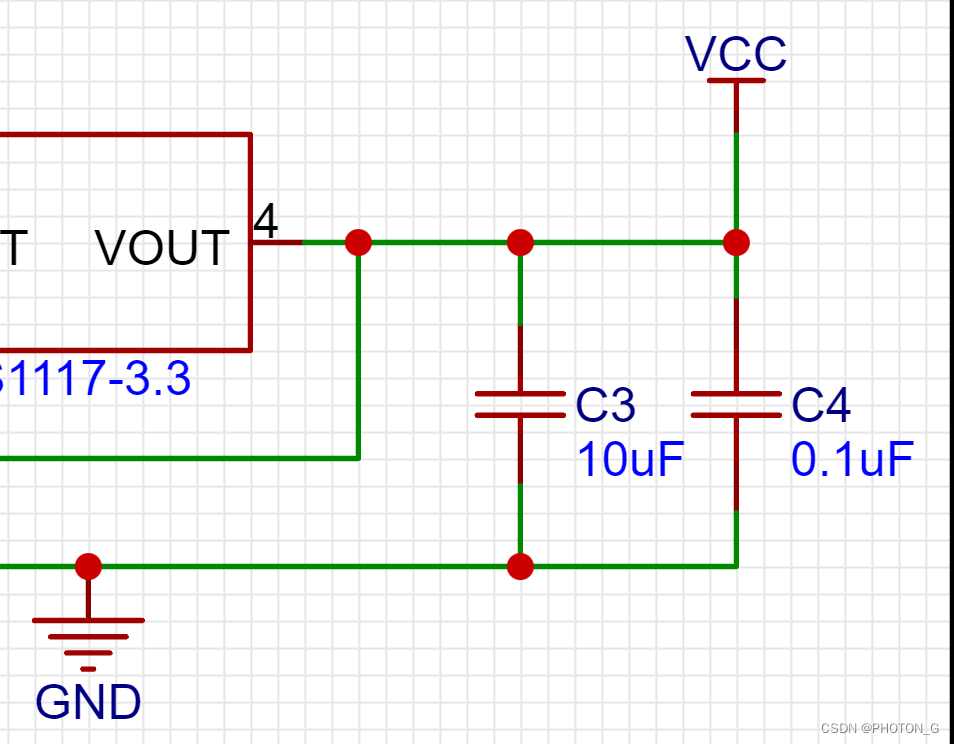

（二）去耦作用（输出）



①旁路是把输入中的干扰作为滤除对象，而去耦是把输出信号的干扰作为滤除对象，防止干扰信号返回。

②其他的跟旁路电容基本一致，要记得是先经过大电容再经过小电容。
