omnet学习记录之tictoc1-18

最近需要学习omnet这个软件，先从例程开始，记录一下自己的学习过程和一些疑惑的地方，如果有错误的地方，请大家批评指正。也欢迎大家给我解惑，谢谢！（好多对实例的理解是借助网上的帖子）

完整地运行一个OMNeT++仿真程序，需要有.ned、.cc、.ini三个文件，分别表示网络的拓扑结构、运行程序（C++）和网络的运行入口。

下面的部分以tictoc的18个简单实例学习为主。

Tictoc 1

实现了基本的tic和toc 互相发送消息的功能。包含了基本的消息发送方法。

打开tictoc1.ned、txc1.cc。在tictoc1.ned中，可以看到网络的拓扑结构，在点击左下角source后可以看到用NED语言编写的代码；

simple Txc1
{
    gates:
        input in;
        output out;
}

代码中，simple定义了一个简单模块Txc1，该模块包括一个输入门in和一个输出门out。

network Tictoc1
{
    @display("bgb=252,190");
    submodules:
        tic: Txc1;
        toc: Txc1 {
            @display("p=114,61");
        }
    connections:
        tic.out --> {  delay = 100ms; } --> toc.in;
        tic.in <-- {  delay = 100ms; } <-- toc.out;
}

定义了名为Tictoc1的网络，网络包括两个子模块tic与toc（继承自Txc1），connections定义了两个模块之间的连接：tic的out门连接到toc的in门，tic的in门连接到toc的out门；中间加了信道，传输延迟为100ms；

在txc1.cc中，定义了网络之间运行的信息传输以及消息处理方法，代码如下：

using namespace omnetpp;
//Txc1类继承cSimpleModule
class Txc1 : public cSimpleModule
{
  protected:
// 重写初始化函数以及消息处理函数
    virtual void initialize() override;
    virtual void handleMessage(cMessage *msg) override;
};

// The module class needs to be registered with OMNeT++
//所有模块实现时，必须添加Define_Module(xxx)
Define_Module(Txc1);

void Txc1::initialize()
{
// Am I Tic or Toc?
//getName（）是获取当前实例的名称，也就是NED中模块实例的名称
    if (strcmp("tic", getName()) == 0) {
        //定义消息，字符串tictocMsg为消息的名称
        cMessage *msg = new cMessage("tictocMsg");
       //发送消息，从out门发送
        send(msg, "out");
    }
}

void Txc1::handleMessage(cMessage *msg)
{

    send(msg, "out"); // send out the message
}

using namespace是使用名字空间、strcmp是字符串比较函数，若两个字符串相等，则输出0。其中initialize和handleMessage两个函数分别是初始化和消息处理。Define_Module（）是对类和节点进行注册，

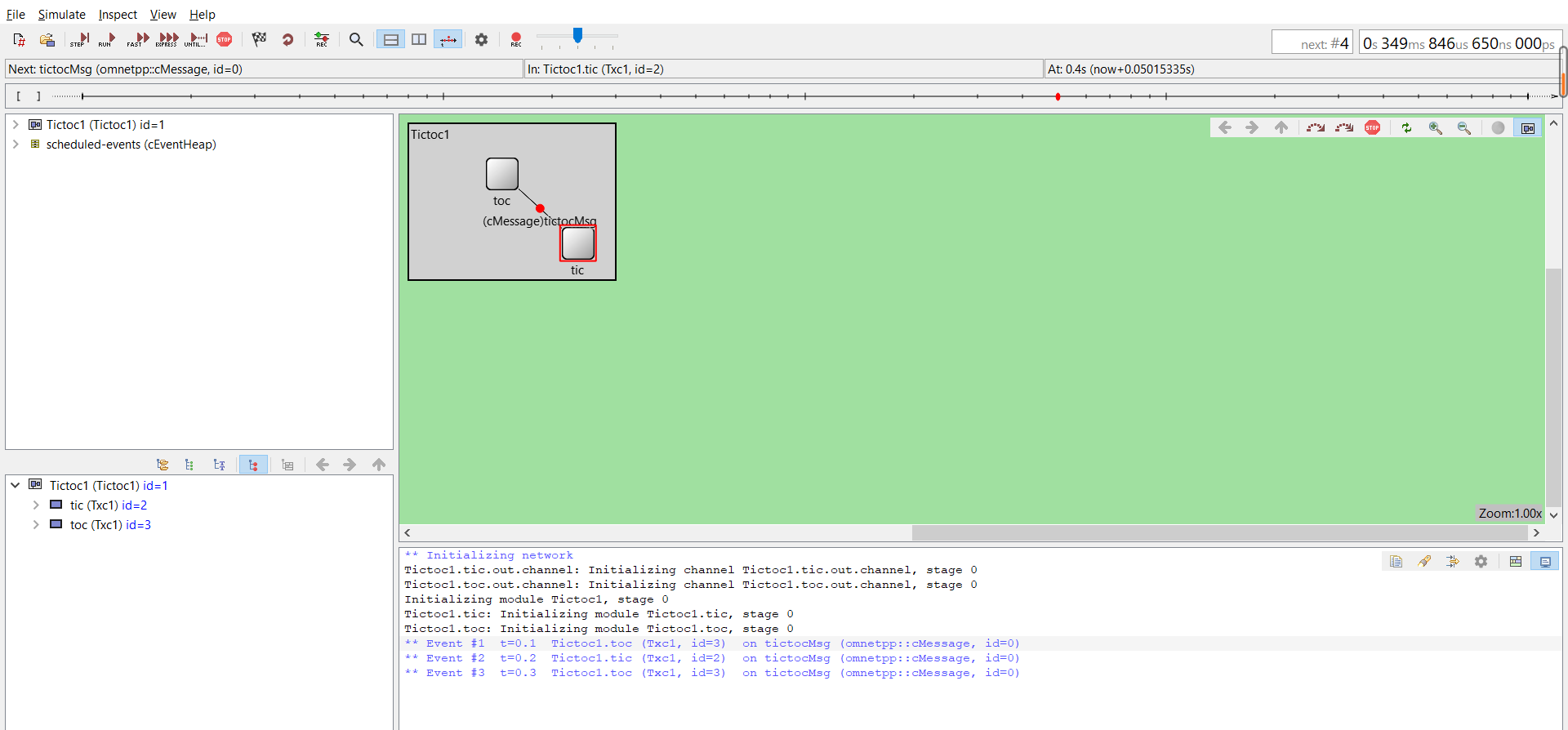

右键Run as .ini文件进入仿真界面；点击run即可运行。若要单步运行，可以点击左侧的STEP；若要快速运行，可以点击FAST。结束仿真点击STOP；

Tictoc 2

实现的模块的显示@display

(其中，p：位置 b：形状大小 i：图形 is:图形大小 i2: 小图标 r:显示半径 t:显示文本 tt: 提示)

实现日志的打印输出

（omnet++自带的打印EV）

EV就相当于C++中的cout，在控制台输出，便于调试，例如可以打印某个变量值（如定时器等）；注：也可以使用cout，用法如下std::cout << “test”<<std::endl,区别就是使用cout的输出是在工作台，EV输出在仿真界面；

EV << "Sending initial message\n";

EV << "Received message `" << msg->getName() << "', sending it out again\n";
