前言

        在常见的嵌入式设备dly中，通常会有多种接口进行给设备供电，通常有usb供电，锂电池供电，dc母座接口供电，当同时有多种设备进行供电的时候，芯片需要选择那种电源成为了一个问题。

        而本文介绍的电源管理电路，作用就是当设备有多种电源输入的时候能够选择一种设备电源进行使用。

基本电路理解

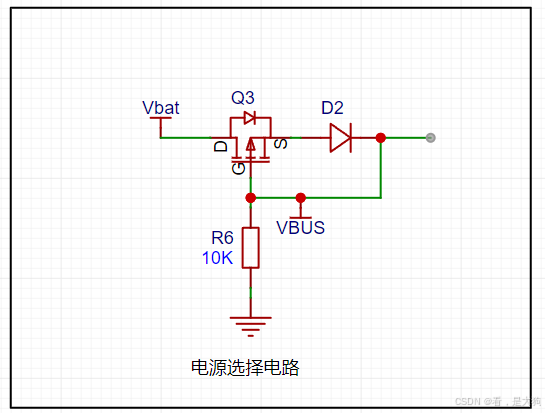

        首先在下方的示例图电路里面，有两个使用的电源分别是Vbat跟VBUS也就是锂电池电源跟Typec接口电源，当插入Typec插座的时候会使用Typec接口进行供电，而不使用Vbat电源，当没有Typec插入时会使用Vbat供电。
