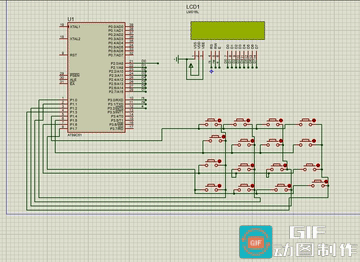

[Proteus]密码锁仿真，4*4矩阵键盘

#include <REGX51.H>
#define LCD_DataPort P2
#define KEY_MATRIX_PORT P1
sbit RS=P3^0; //**
sbit RW=P3^1;  //**
sbit E=P3^2; //**
unsigned int Password,Count=0;
char KeyNum;
void Delay(unsigned int t)
{
	unsigned int i=0,j=0;
	for(i=0;i<t;i++)
	{
		for(j=0;j<120;j++);
	}
}
/*******************************************************************************
* 函 数 名       : key_matrix_flip_scan
* 函数功能		 : 使用线翻转扫描方法，检测矩阵按键是否按下，按下则返回对应键值
* 输    入       : 无
* 输    出    	 : key_value：1-16，对应S1-S16键，
				   0：按键未按下
*******************************************************************************/
unsigned char Key(void)
{
	static unsigned char key_value=0;

	KEY_MATRIX_PORT=0x0f;//给所有行赋值0，列全为1
	if(KEY_MATRIX_PORT!=0x0f)//判断按键是否按下
	{
		Delay(20);//消抖
		if(KEY_MATRIX_PORT!=0x0f)
		{
			//测试列
			KEY_MATRIX_PORT=0x0f;
			switch(KEY_MATRIX_PORT)//保存行为0，按键按下后的列值
			{
				case 0x07: key_value=1;break;
				case 0x0b: key_value=2;break;
				case 0x0d: key_value=3;break;
				case 0x0e: key_value=4;break;
			}
			//测试行
			KEY_MATRIX_PORT=0xf0;
			switch(KEY_MATRIX_PORT)//保存列为0，按键按下后的键值
			{
				case 0x70: key_value=key_value;break;
				case 0xb0: key_value=key_value+4;break;
				case 0xd0: key_value=key_value+8;break;
				case 0xe0: key_value=key_value+12;break;
			}
			while(KEY_MATRIX_PORT!=0xf0);//等待按键松开
		}
	}
	else
		key_value=0;

	return key_value;
}

void writedat(unsigned char dat)
{
	RS=1;
	RW=0;
	E=0;
	P2=dat;
	Delay(5);	  //看情况要不要延时
	E=1;
	E=0;
}
void writecom(unsigned char com)
{
	RS=0;
	RW=0;
	E=0;
	P2=com;
	Delay(5);
	E=1;
	E=0;
}
void initlcd()
{
	writecom(0x38);
	writecom(0x0c);
	writecom(0x06);
	writecom(0x01);
}
void inittimer()
{
	TMOD=0x01;	   //16位
	TH0=0x3C;	//定时50ms，计数20次，相当于1s（65536-50000=15536=3CB0）
	TL0=0xB0;
	ET0=1;
	EA=1;
	TR0=1;
}
/**
  * @brief  LCD1602设置光标位置
  * @param  Line 行位置，范围：1~2
  * @param  Column 列位置，范围：1~16
  * @retval 无
  */
void LCD_SetCursor(unsigned char Line,unsigned char Column)
{
	if(Line==1)
	{
		writecom(0x80|(Column-1));
	}
	else if(Line==2)
	{
		writecom(0x80|(Column-1+0x40));
	}
}



/**
  * @brief  在LCD1602指定位置上显示一个字符
  * @param  Line 行位置，范围：1~2
  * @param  Column 列位置，范围：1~16
  * @param  Char 要显示的字符
  * @retval 无
  */
void LCD_ShowChar(unsigned char Line,unsigned char Column,char Char)
{
	LCD_SetCursor(Line,Column);
	writedat(Char);
}

/**
  * @brief  在LCD1602指定位置开始显示所给字符串
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  String 要显示的字符串
  * @retval 无
  */
void LCD_ShowString(unsigned char Line,unsigned char Column,char *String)
{
	unsigned char i;
	LCD_SetCursor(Line,Column);
	for(i=0;String[i]!='\0';i++)
	{
		writedat(String[i]);
	}
}

/**
  * @brief  返回值=X的Y次方
  */
int LCD_Pow(int X,int Y)
{
	unsigned char i;
	int Result=1;
	for(i=0;i<Y;i++)
	{
		Result*=X;
	}
	return Result;
}

/**
  * @brief  在LCD1602指定位置开始显示所给数字
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：0~65535
  * @param  Length 要显示数字的长度，范围：1~5
  * @retval 无
  */
void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
	unsigned char i;
	LCD_SetCursor(Line,Column);
	for(i=Length;i>0;i--)
	{
		writedat(Number/LCD_Pow(10,i-1)%10+'0');
	}
}

/**
  * @brief  在LCD1602指定位置开始以有符号十进制显示所给数字
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：-32768~32767
  * @param  Length 要显示数字的长度，范围：1~5
  * @retval 无
  */
void LCD_ShowSignedNum(unsigned char Line,unsigned char Column,int Number,unsigned char Length)
{
	unsigned char i;
	unsigned int Number1;
	LCD_SetCursor(Line,Column);
	if(Number>=0)
	{
		writedat('+');
		Number1=Number;
	}
	else
	{
		writedat('-');
		Number1=-Number;
	}
	for(i=Length;i>0;i--)
	{
		writedat(Number1/LCD_Pow(10,i-1)%10+'0');
	}
}

/**
  * @brief  在LCD1602指定位置开始以十六进制显示所给数字
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：0~0xFFFF
  * @param  Length 要显示数字的长度，范围：1~4
  * @retval 无
  */
void LCD_ShowHexNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
	unsigned char i,SingleNumber;
	LCD_SetCursor(Line,Column);
	for(i=Length;i>0;i--)
	{
		SingleNumber=Number/LCD_Pow(16,i-1)%16;
		if(SingleNumber<10)
		{
			writedat(SingleNumber+'0');
		}
		else
		{
			writedat(SingleNumber-10+'A');
		}
	}
}

/**
  * @brief  在LCD1602指定位置开始以二进制显示所给数字
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：0~1111 1111 1111 1111
  * @param  Length 要显示数字的长度，范围：1~16
  * @retval 无
  */
void LCD_ShowBinNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
	unsigned char i;
	LCD_SetCursor(Line,Column);
	for(i=Length;i>0;i--)
	{
		writedat(Number/LCD_Pow(2,i-1)%2+'0');
	}
}

void main()
{
	initlcd();
	inittimer();
	LCD_ShowString(1,1,"Password:");
	while(1)
	{
		KeyNum=Key();
		if(KeyNum)
		{
			if(KeyNum<=10)	//如果S1~S10按键按下，输入密码
			{
				if(Count<4)	//如果输入次数小于4
				{
					Password*=10;				//密码左移一位
					Password+=KeyNum%10;		//获取一位密码
					Count++;	//计次加一
				}
				LCD_ShowNum(2,1,Password,4);	//更新显示
			}
			if(KeyNum==11)	//如果S11按键按下，确认
			{
				if(Password==2345)	//如果密码等于正确密码
				{
					LCD_ShowString(1,14,"OK ");	//显示OK
					Password=0;		//密码清零
					Count=0;		//计次清零
					LCD_ShowNum(2,1,Password,4);	//更新显示
				}
				else				//否则
				{
					LCD_ShowString(1,14,"ERR");	//显示ERR
					Password=0;		//密码清零
					Count=0;		//计次清零
					LCD_ShowNum(2,1,Password,4);	//更新显示
				}
			}
			if(KeyNum==12)	//如果S12按键按下，取消
			{
				Password=0;		//密码清零
				Count=0;		//计次清零
				LCD_ShowNum(2,1,Password,4);	//更新显示
			}
		}
	}
}
