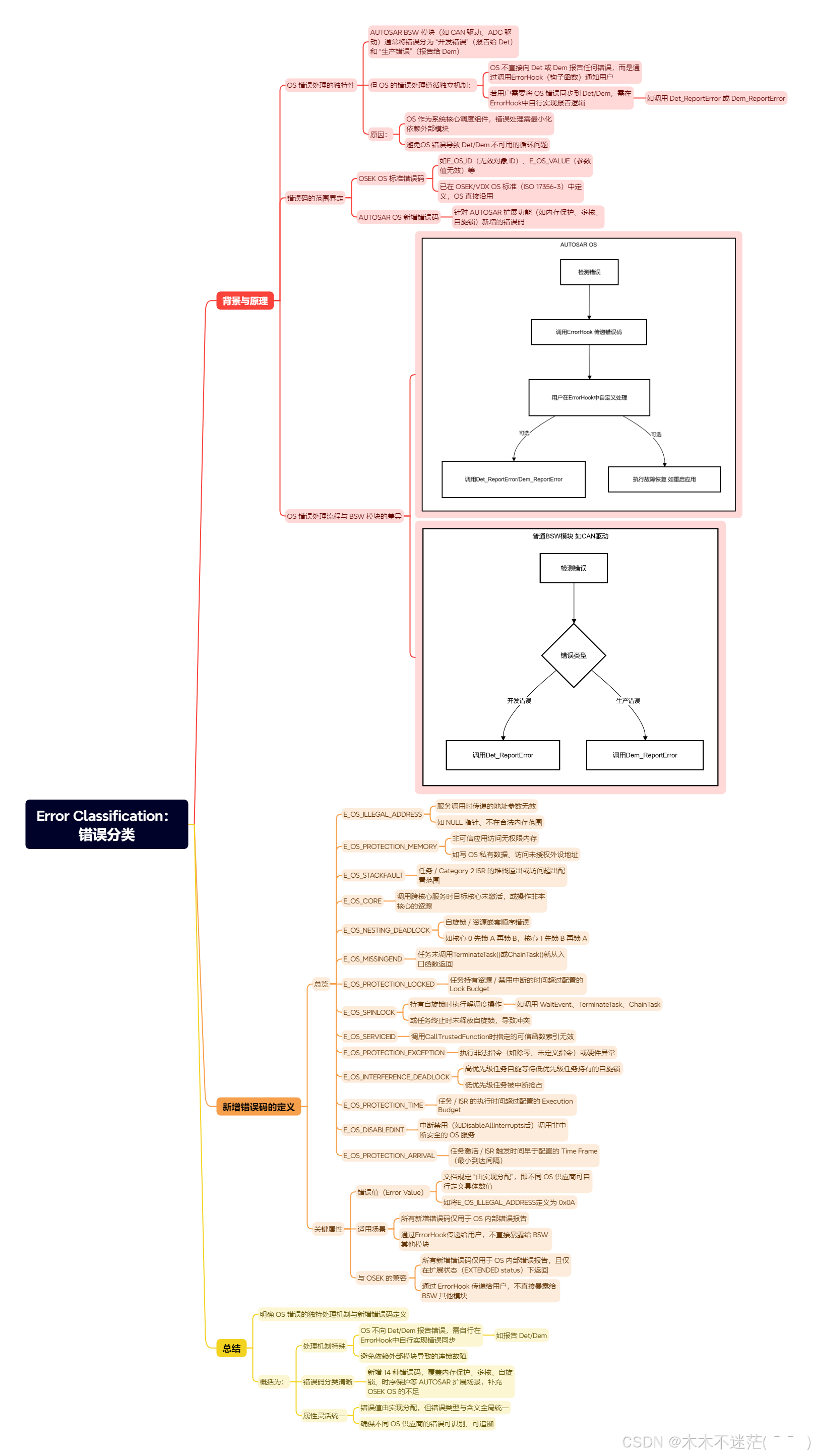

Error Classification：错误分类

在这里插入图片描述

背景与原理

OS 错误处理的独特性

  • AUTOSAR BSW 模块（如 CAN 驱动、ADC 驱动）通常将错误分为 “开发错误”（报告给 Det）和 “生产错误”（报告给 Dem）

  • 但 OS 的错误处理遵循独立机制：

    • OS 不直接向 Det 或 Dem 报告任何错误，而是通过调用ErrorHook（钩子函数）通知用户

    • 若用户需要将 OS 错误同步到 Det/Dem，需在ErrorHook中自行实现报告逻辑

      • 如调用 Det_ReportError 或 Dem_ReportError

  • 原因：

    • OS 作为系统核心调度组件，错误处理需最小化依赖外部模块

    • 避免OS 错误导致 Det/Dem 不可用的循环问题

错误码的范围界定

  • OSEK OS 标准错误码

    • 如E_OS_ID（无效对象 ID）、E_OS_VALUE（参数值无效）等

    • 已在 OSEK/VDX OS 标准（ISO 17356-3）中定义，OS 直接沿用

  • AUTOSAR OS 新增错误码

    • 针对 AUTOSAR 扩展功能（如内存保护、多核、自旋锁）新增的错误码

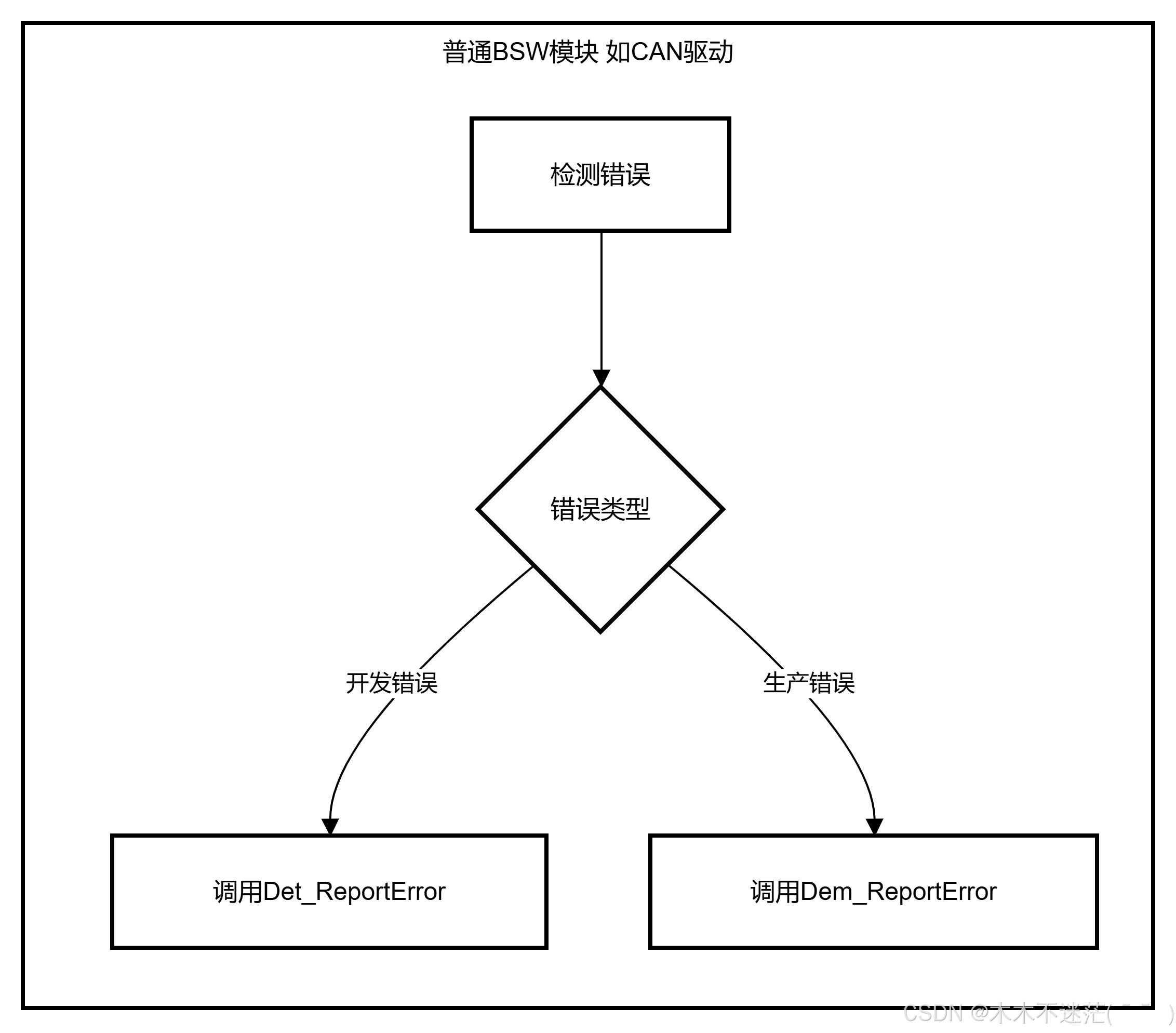

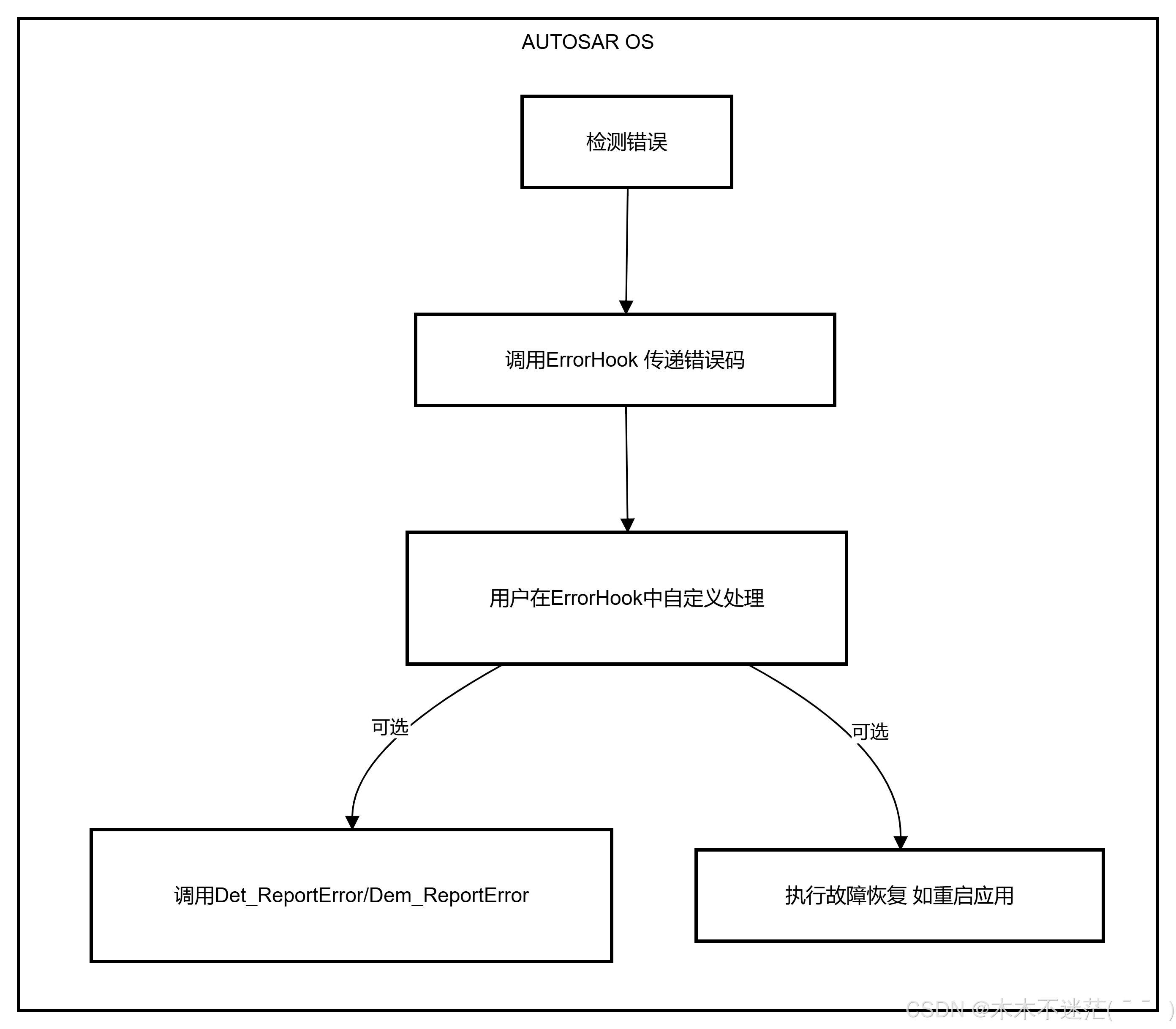

OS 错误处理流程与 BSW 模块的差异

  • 在这里插入图片描述

  • 在这里插入图片描述

新增错误码的定义

总览

  • E_OS_ILLEGAL_ADDRESS

    • 服务调用时传递的地址参数无效

    • 如 NULL 指针、不在合法内存范围

  • E_OS_PROTECTION_MEMORY

    • 非可信应用访问无权限内存

    • 如写 OS 私有数据、访问未授权外设地址

  • E_OS_STACKFAULT

    • 任务 / Category 2 ISR 的堆栈溢出或访问超出配置范围

  • E_OS_CORE

    • 调用跨核心服务时目标核心未激活，或操作非本核心的资源

  • E_OS_NESTING_DEADLOCK

    • 自旋锁 / 资源嵌套顺序错误

    • 如核心 0 先锁 A 再锁 B，核心 1 先锁 B 再锁 A

  • E_OS_MISSINGEND

    • 任务未调用TerminateTask()或ChainTask()就从入口函数返回

  • E_OS_PROTECTION_LOCKED

    • 任务持有资源 / 禁用中断的时间超过配置的 Lock Budget

  • E_OS_SPINLOCK

    • 持有自旋锁时执行解调度操作

      • 如调用 WaitEvent、TerminateTask、ChainTask

    • 或任务终止时未释放自旋锁，导致冲突

  • E_OS_SERVICEID

    • 调用CallTrustedFunction时指定的可信函数索引无效

  • E_OS_PROTECTION_EXCEPTION

    • 执行非法指令（如除零、未定义指令）或硬件异常

  • E_OS_INTERFERENCE_DEADLOCK

    • 高优先级任务自旋等待低优先级任务持有的自旋锁

    • 低优先级任务被中断抢占

  • E_OS_PROTECTION_TIME

    • 任务 / ISR 的执行时间超过配置的 Execution Budget

  • E_OS_DISABLEDINT

    • 中断禁用（如DisableAllInterrupts后）调用非中断安全的 OS 服务

  • E_OS_PROTECTION_ARRIVAL

    • 任务激活 / ISR 触发时间早于配置的 Time Frame（最小到达间隔）

关键属性

  • 错误值（Error Value）

    • 文档规定 “由实现分配”，即不同 OS 供应商可自行定义具体数值

    • 如将E_OS_ILLEGAL_ADDRESS定义为 0x0A

  • 适用场景

    • 所有新增错误码仅用于 OS 内部错误报告

    • 通过ErrorHook传递给用户，不直接暴露给 BSW 其他模块

  • 与 OSEK 的兼容

    • 所有新增错误码仅用于 OS 内部错误报告，且仅在扩展状态（EXTENDED status）下返回

    • 通过 ErrorHook 传递给用户，不直接暴露给 BSW 其他模块

总结

明确 OS 错误的独特处理机制与新增错误码定义

概括为：

  • 处理机制特殊

    • OS 不向 Det/Dem 报告错误，需自行在ErrorHook中自行实现错误同步

      • 如报告 Det/Dem

    • 避免依赖外部模块导致的连锁故障

  • 错误码分类清晰

    • 新增 14 种错误码，覆盖内存保护、多核、自旋锁、时序保护等 AUTOSAR 扩展场景，补充 OSEK OS 的不足

  • 属性灵活统一

    • 错误值由实现分配，但错误类型与含义全局统一

    • 确保不同 OS 供应商的错误可识别、可追溯
