电路原理02 电阻、独立源、受控源

一、电阻器

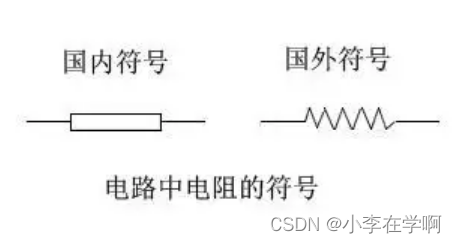

1.电路符号

2.欧姆定律

（1）电压电流采用关联参考方向

         u=Ri，R为电阻（阻碍电流）

 (2)令G=1/R，G为电导（促使电流导通的能力），单位：S（西，西门子），i=Gu

3.开路和短路

R=0（G）时，视为短路，u=0,i由外电路决定（任意值）

R=（G=0）时，视为开路（断路），i=0,u由外电路决定

4.电阻消耗的功率

关联：P吸=ui=R=/R

非关联：P发=ui=-R=-/R

5.电阻的额定功率

注意电阻的额定功率，可根据其算出额定电压

6.决定阻值的因素R=ρ*

7.电阻器

贴片电阻	碳膜电阻	金属膜电阻	绕线电阻
体积小，重量轻，可靠性高	组织范围宽，价格低廉	稳定性高，精度高	功率大

电阻器的尺寸主要取决于散热大小（功率、散热方式影响）

 二、独立电源

1.理想独立电压源

电路符号

 1）特性

（a）独立电压源两端的电压与电路其余部分都无关

       直流：为常数（）

       正弦交流：随时间变化，可以表示为=sint

(b)独立电压源的电流由外电路决定

（电压源）=0短路R=0     等效

2.理想独立电流源

电流符号

 1）特性

（a）流经独立电流源的电流与电路的其余部分无关

         直流：是常数（）

         正弦交流：随时间变化，可以表示为=sint

 (b)电流源上的电压由外电路决定

(电流源)=0开路R=

 3.独立电源的短路与开路

理想电流源不能开路，理想电压源不能短路

4.独立电源的功率

5.实际电源

三、受控元件

（1）受控电阻----开关（力控开关）

端口



 端口由两个接线端构成，且满足如下条件：从一个接线端流入的电流等于从另一个接线端流出的电流（端口条件）

（2）受控电源

（a）定义

受控电压源：该电压源的电压由电路中某电压或电流控制

受控电流源：该电流源的电流由电路中某电压或电流控制

（b）线性受控源的分类

1.压控电流源（VCCS）

 2.流控电流源（CCCS）

 3.流控电压源（CCVS）

 4.压控电压源（VCVS）

 补充：（1）受控源不是二端元件

            （2）受控源与独立源的比较

                      独立源电压（或电流）由电源决定，而受控源电压（或电流）直接由控制量决定

                      独立源是真正电路中的“源”，受控源在电路中是能量或信号处理元件

四、基尔霍夫定律

1.术语

（1）支路：若干元件无分叉地首尾相连构成一个支路（b）

（2）节点：3个或更多支路的连接点（n）

（3）路径：两个节点间包含的支路

（4）回路：由支路组成的闭合路径（l）

（5）网格：平面电路中不与其余支路相交的回路

 KCL:流出节点的电流的代数和为零\流入节点的电流的代数和为零    =0

KCL只适用于集总参数电路

       对有参考方向的电流依然有效

KVL：回路中所有电压（降）的代数和为零

广义KVL：电路中任意两点间的电压等于两点间任意一条路径经过的各元件电压的代数和。
