环形定向耦合器设计

1、环形定向耦合器原理介绍：

  环形定向耦合器是由周长为3/2个导波波长的闭合圆环和4个输入输出传输线相连接而构成的，与圆环相连接的4根传输线的特征阻抗为Z0。圆环的特征阻抗为根号2Z0，端口①到②、③到④之间的长度为1/4个导波波长端口②到③之间的长度为3/4个导波波长
        当微波信号由端口①输入，端口②、③、④皆接匹配负载时，输入信号功率可以等分成两部分，分别由②、④两个端口输出，端口③无信号输出， ①和③两个端口彼此隔离。

2、

耦合器的设计目的

        查看工作频率4GHz时的S参数矩阵结果，1~7GHz时S参数扫频结果。

3、环形定向耦合器尺寸计算

        设计的环形耦合器使用带状线结构。耦合器的工作频率为4GHz，带状线介质层厚度为2.286mm，介质材料的相对介电常数和损耗正切分别为2.33和0.000429;带状线的金属层位于介质层的中央;端口负载皆为标准的50Ω。
        带状线宽度计算。(Strip Line Calculator | 带状线计算工具)

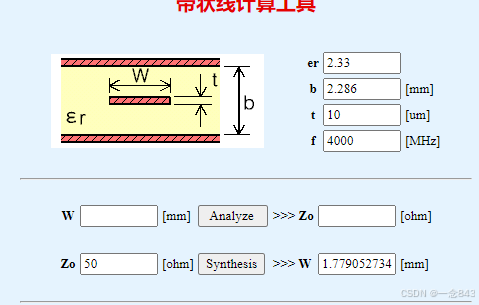

        特征阻抗Z=50Ω时对应的带状线宽度=1.78mm,

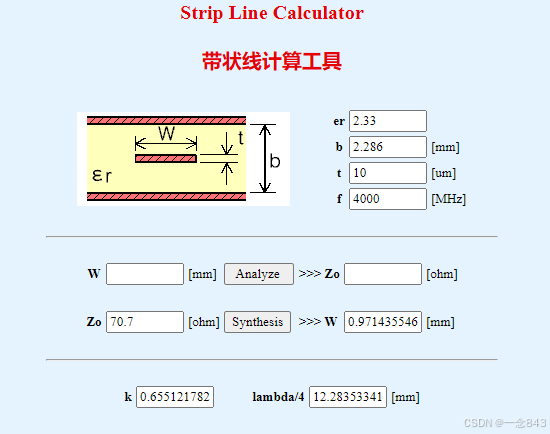

        特征阻抗Z=70.7Ω时对应的带状线宽度=0.98mm

        导波波长为 λg=49.13mm

        圆环的半径R1=1.5 λg/2Π=11.74mm,

        圆环的内径R2=R1-0.98/2=11.24mm

        圆环的外径R3=R1+0.98/2=12.22mm

        4根带状传输线的长度是1/4个导波波长，即λ/4=12.28mm。

        HFSS设计实现

        此环形耦合器使用带状线结构，因此HFSS工程可以采用终端驱动求解类型.

        4个端口都与背景相接触，所以采用波端口激励，且端口负载阻抗设置为50欧姆.

        为了简化建模操作以及节省计算时间，带状线的金属层使用理想薄导体来实现，即通过创建二维平面然后给二维平面指定理想导体边界条件来模拟带状线的金属层，带状线的金属层位于介质层的中央
        在HESS中，与背景相接触的表面会自动设置为理想导体边界，因此带状线上下两边的参考地无需额外指定，直接使用默认的理想导体边界即可.
        与圆环相连接的4根带状传输线长度取1/4个波长，即12.28mm，圆环外径为12.22mm，因此传输线终端到圆心的距离为24.5mm，正六边体的外接园半设置为24.5/cos(30°)mnm。为了能自由改变端口传输线的长度，定义一个变量length表示传输线终端到圆心的距离变量的初始24.5mm。

设计过程

        （1）设置终端驱动求解

        （2）设置物体长度单位mm

        （3）定义变量长度length24.5mm

        （4）添加新的介质材料，介电常数2.33，损耗正切0.000429

        （5）创建正六面体，包括设置材料，设置尺寸.

          (6) 设置带装线的长度及宽度 宽度为1.78。长度为length。

        （7）沿着Z轴方向旋转带装线 为60° 放置四个

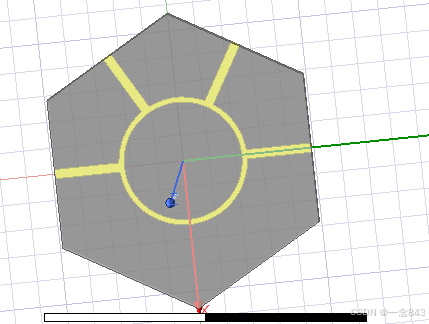

        （8）在Z=0的XOY面上创建圆心坐标在（0，0）、半径为12.22mm的圆面，通过合并操作生成一个整体。

        （9）在Z=0的XOY面上创建圆心坐标在（0，0）、半径为11.24mm的圆面，通过相减操作生成最终的环形带状线。

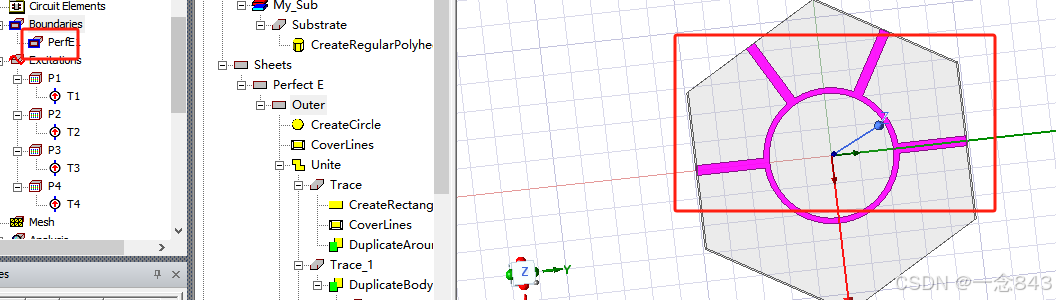

（10）对带状线设置边界条件。

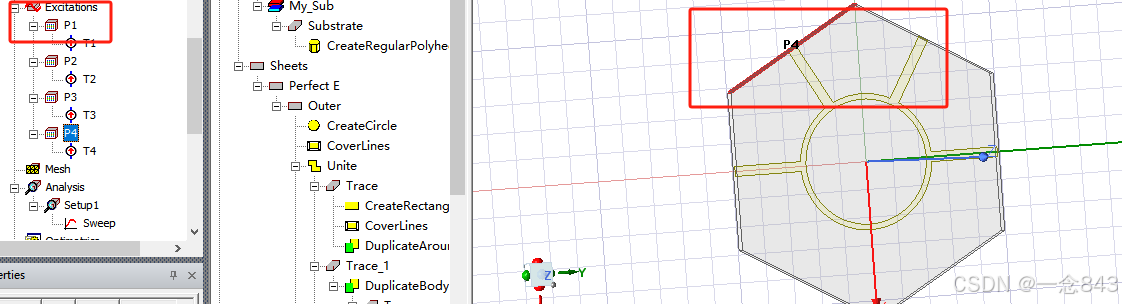

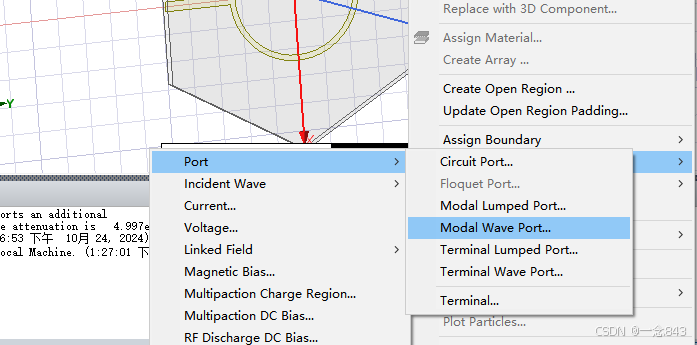

（11）对带状线设置端口激励

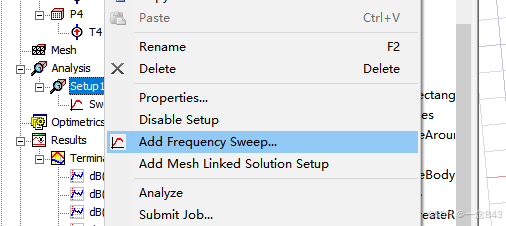

（12）添加扫频分析

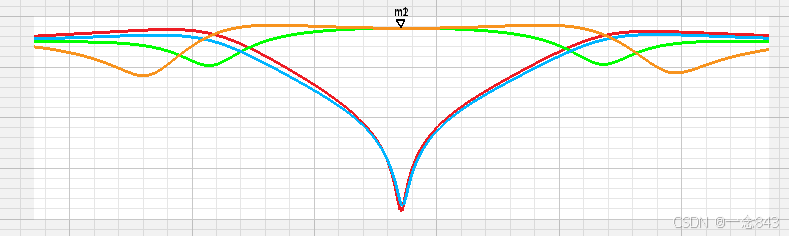

仿真结果
