【硬件开发】自举电路

为什么需要自举电路

   半桥驱动电路中，下桥臂的源极直接接地，导通时栅极电压只需要达到MOS管导通d电压Vgs，但是对于上桥臂来说，上桥臂的源极电压会随着上桥臂的导通而抬升到VDD，对应想要导通时的栅极电压Vgs要到达Vgs+VDD。

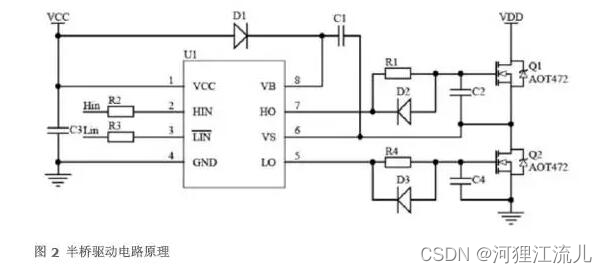

   栅极电压实现这个抬升的方法：使用电容两侧电压不能突变的特性，这个电容就是自举电容（也就是图中的C1）

自举电路

   自举电容的作用：使用自己电压不能突变的特性同时抬升栅源极的电压

   自举旁路电容器的作用：为自举电容器充电

   D1自举二极管的作用：防止升高的电压倒灌到原来的输入电压

   自举二极管的选型不可以是开关二极管，而应该选用低正向压降和低结电容的快速恢复二极管或肖特基二极管

自举电路的元器件参数计算

【TI】对于半桥配置的自举电路参数选择https://www.ti.com.cn/cn/lit/an/zhcad40a/zhcad40a.pdf?ts=1694835565205&ref_url=https%253A%252F%252Fwww.ti.com.cn%252Fproduct%252Fcn%252FUCC27710

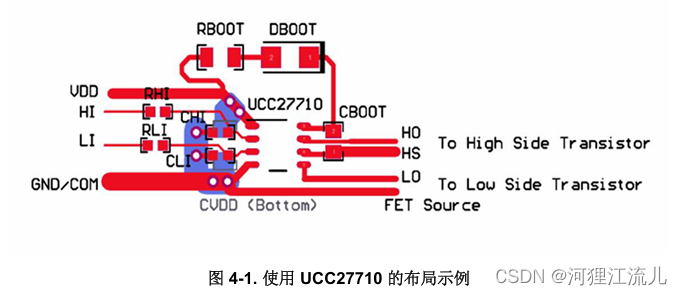

LAYOUT设计须知

1，所有自举元件都位于栅极驱动器 IC 附近，可更大限度 地减小寄生电感的影响并减小自举电路的高峰值电流路径。
