keil5界面复古？来用VSCode开发单片机吧！（以STM32为例）

前言

简单来说，想构建STM32的集成开发环境，无非完成三件事：

• 配置初始化
• 设置编译器
• 设置烧录器

具体需要完成下面的事情：
一、下载安装相关软件:
1.CubeMX（初始化代码生成器）
2. VSCode（地表最强编辑器）
3.keil5-MDK-Arm(要的是MDK一整套交叉编译工具链)
二、配置系统变量(解决CubeMX生成的工程文件乱码问题)
三、配置VSCode

第一步：相关软件的下载安装

软件安装包的网盘链接如下：
链接：https://pan.baidu.com/s/1LvhRFXaIR8JiyIs0NJyeLA
提取码：4z0k

获取安装包后，下一步下一步的点击安装即可。

第二步：配置系统变量

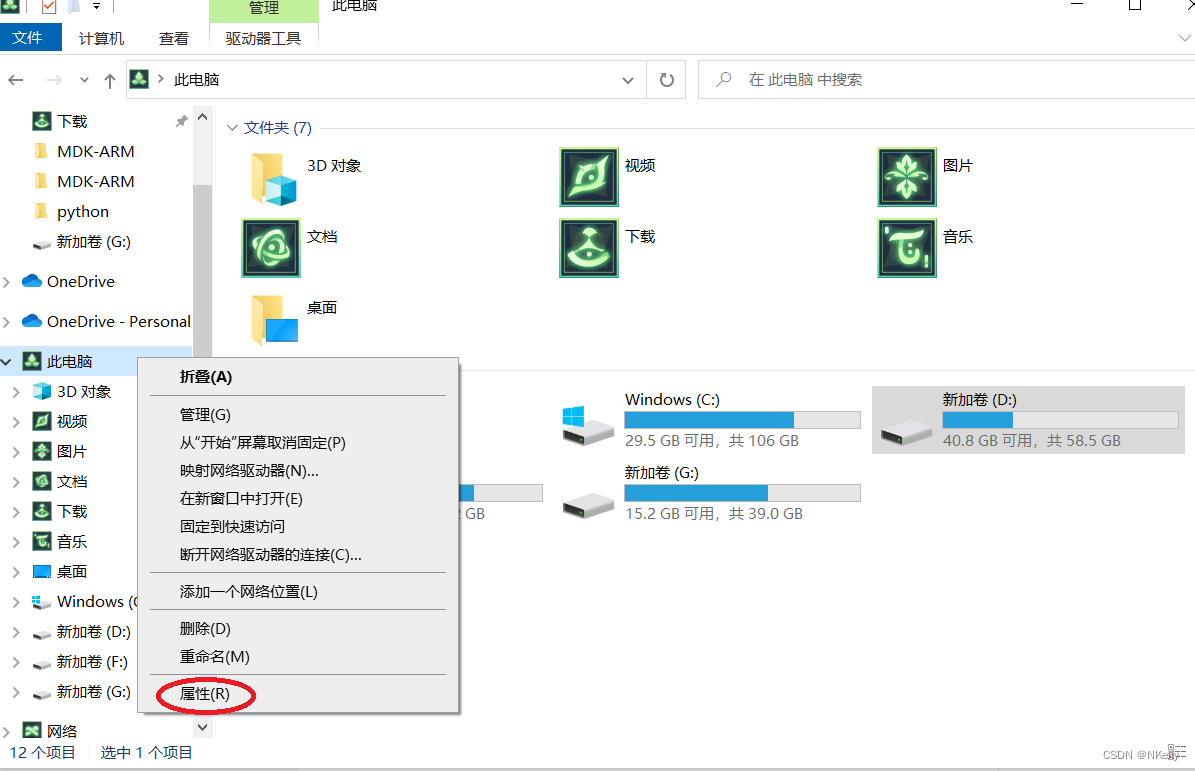

1.右键此电脑，选择属性

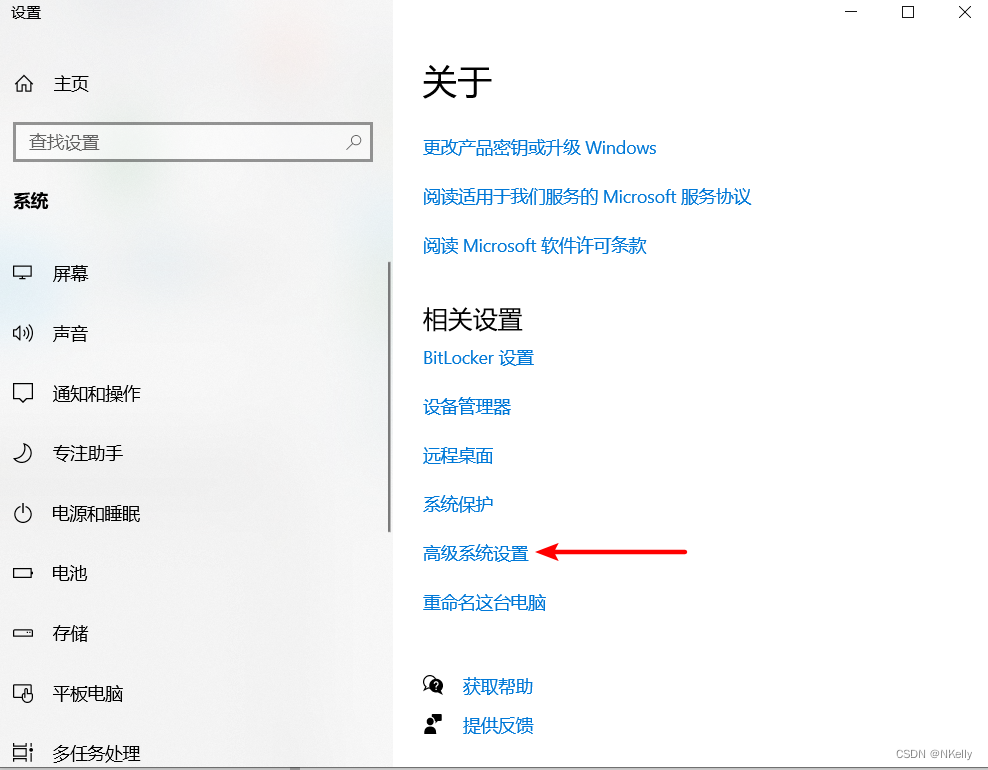

2.下拉找到高级系统设置，双击打开

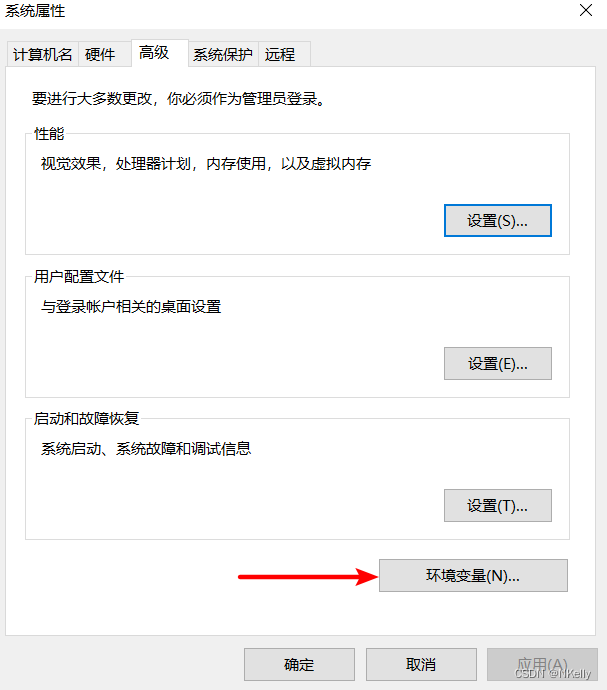

3.双击打开环境变量

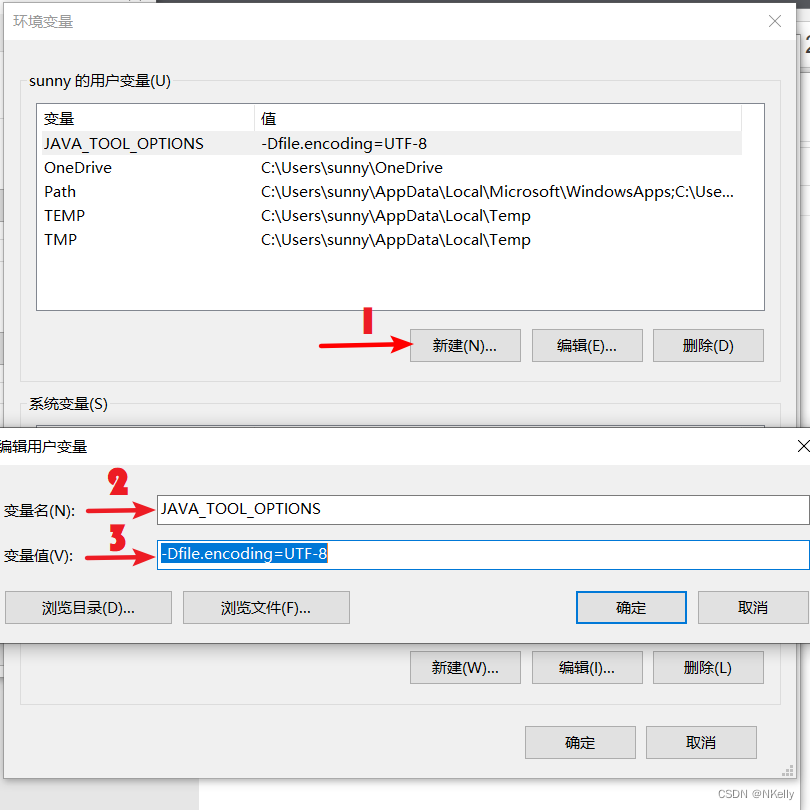

4.点击新建用户变量，变量名为JAVA_TOOL_OPTIONS，变量值为
-Dfile.encoding=UTF-8

第三步：配置VSCode

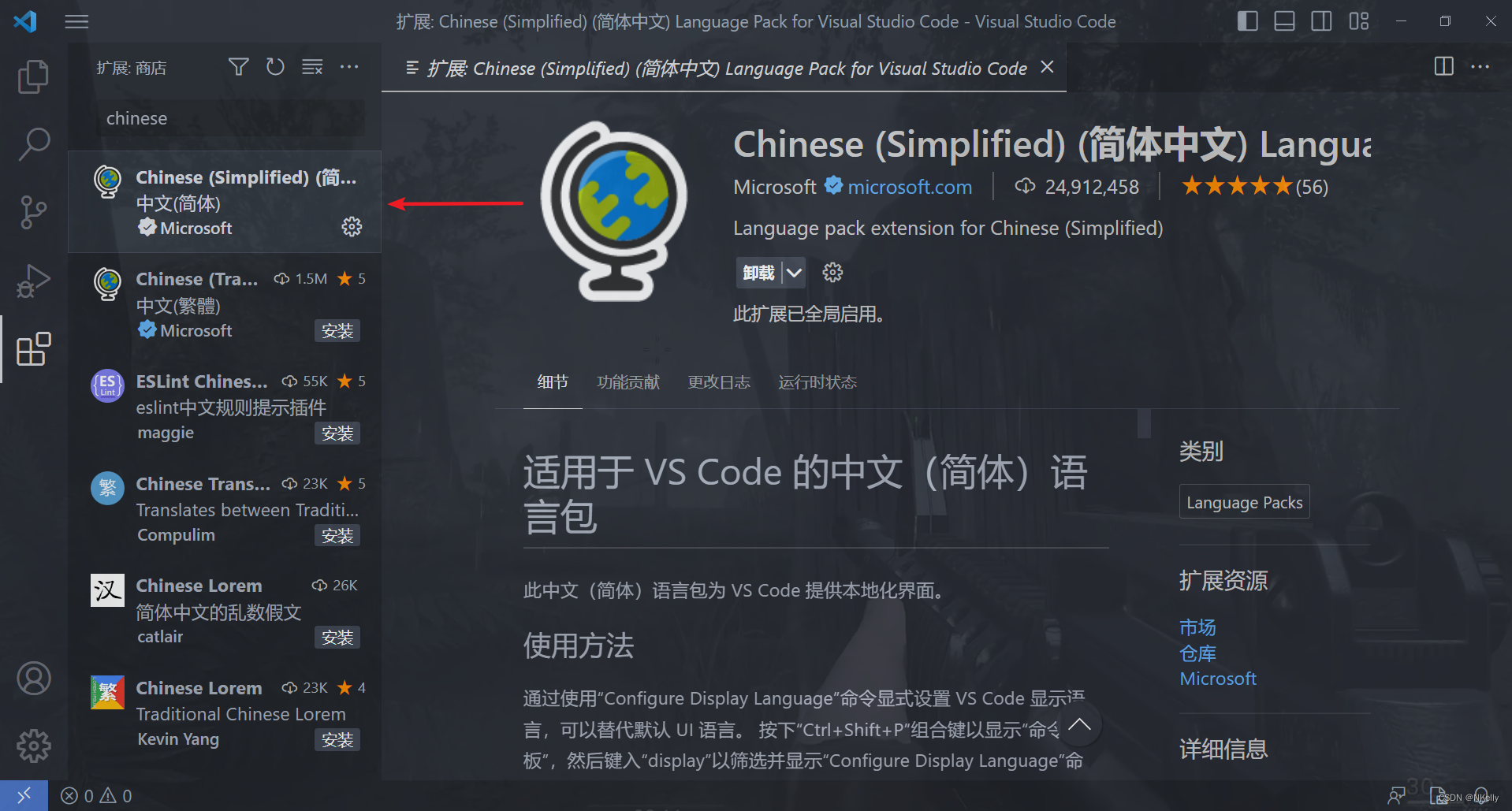

1.打开VSCode，如果是英文界面说明还没有下载中文扩展包，ctrl+shift+X调出扩展商店搜索栏，搜索Chinese下载中文扩展包，重启后即为中文界面

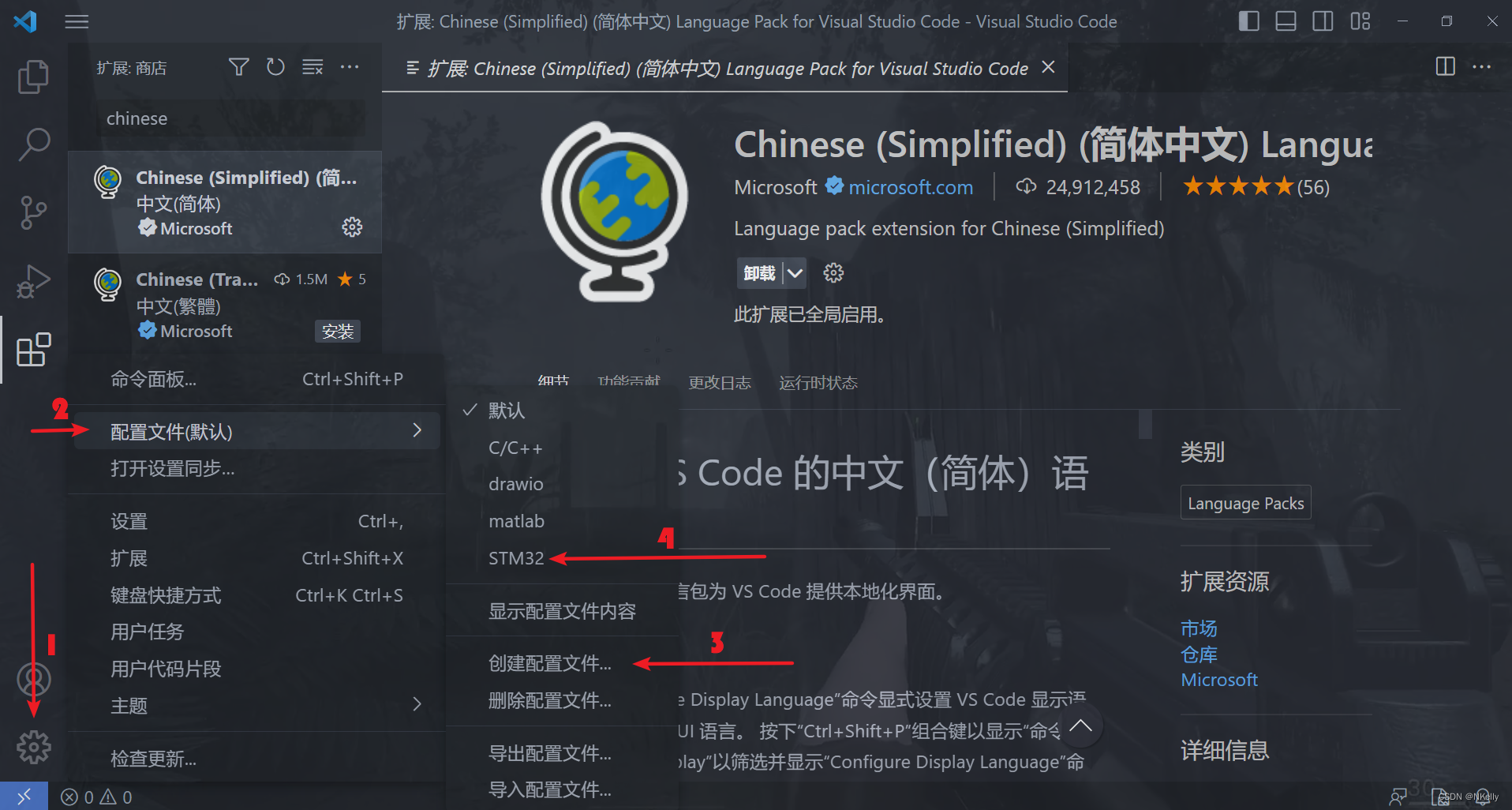

2.为STM32创建独立的配置文件：先点击齿轮图标，后将鼠标移至配置文件，点击创建配置文件，命名为STM32，今后需要开发STM32就选择这个配置文件，这样能避免与VSCode中的其他工程配置发生冲突

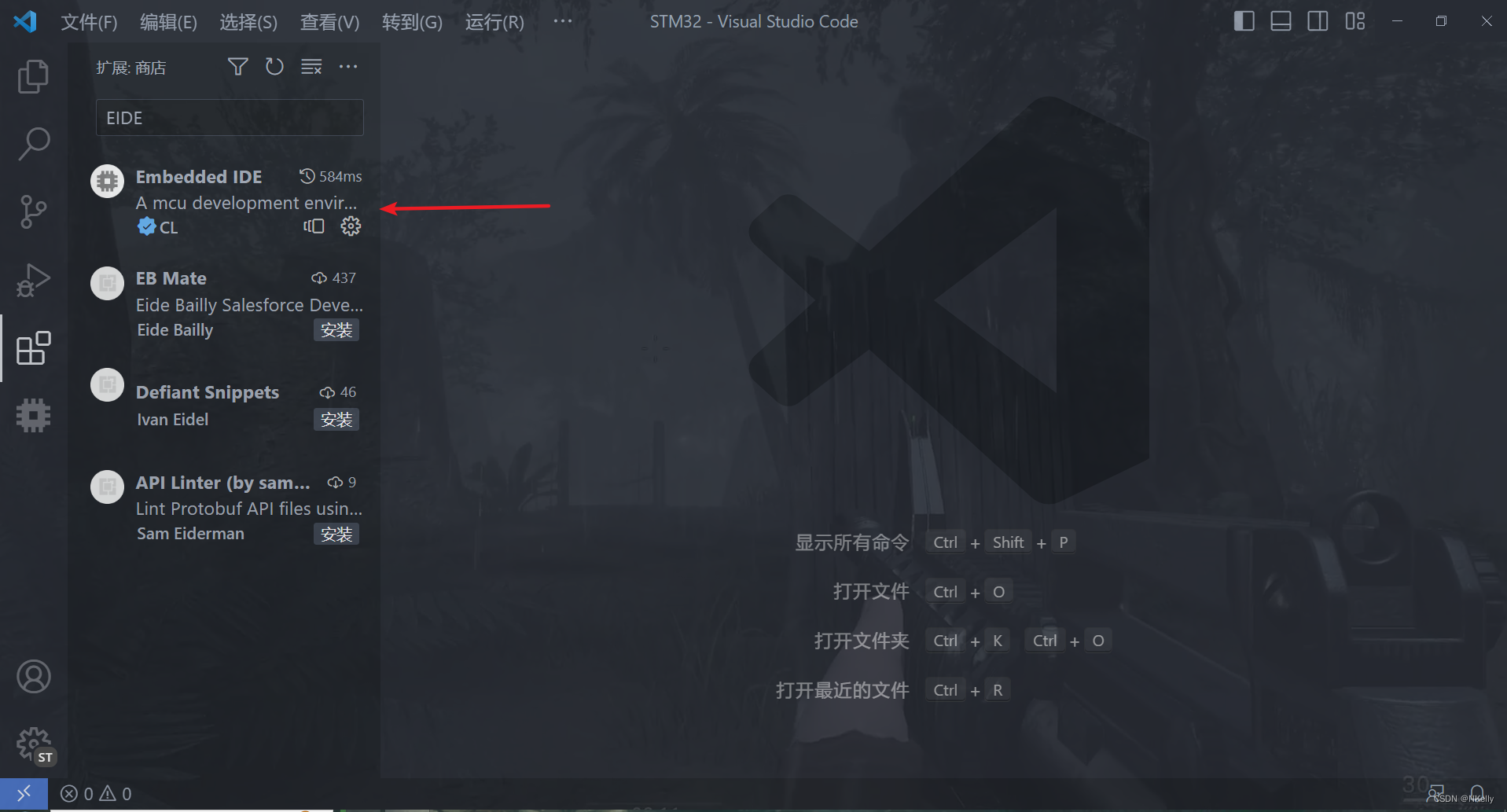

3.下载插件EIDE：ctrl+shift+X调出扩展商店搜索栏，搜索EIDE，选择图示这个下载

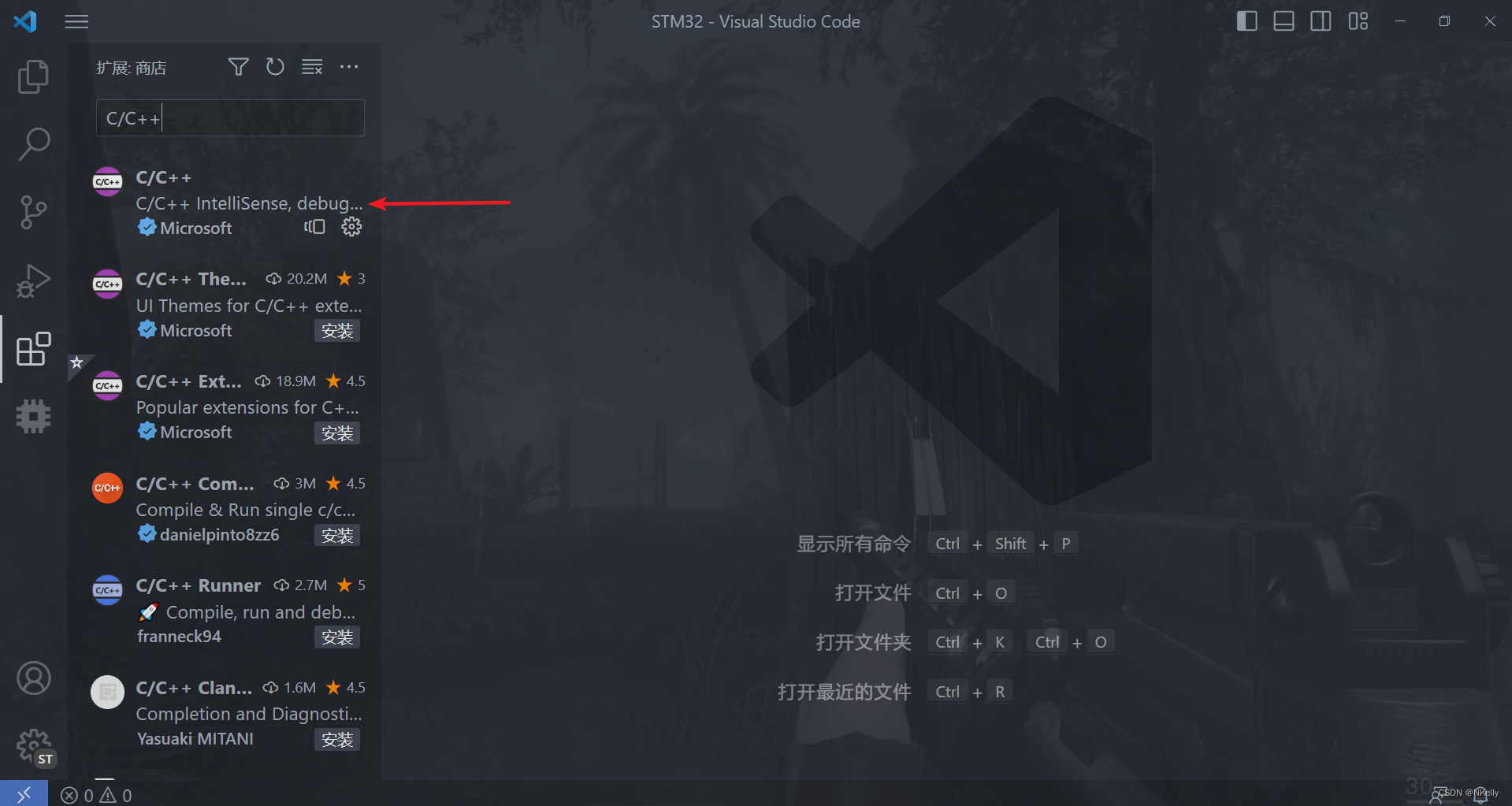

4.下载插件C/C++:ctrl+shift+X调出扩展商店搜索栏，搜索C/C++,选择图示这个下载

这里插播一个热知识——如何用CubeMX创建以MDK为编译工具链的工程文件

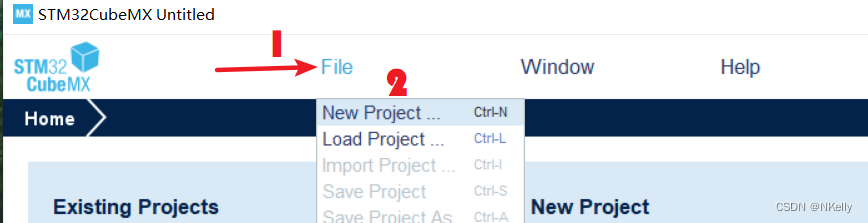

首先双击打开CubeMX的可执行文件，（建议先注册一个ST账号登陆以后再进行操作）如图所示新建工程

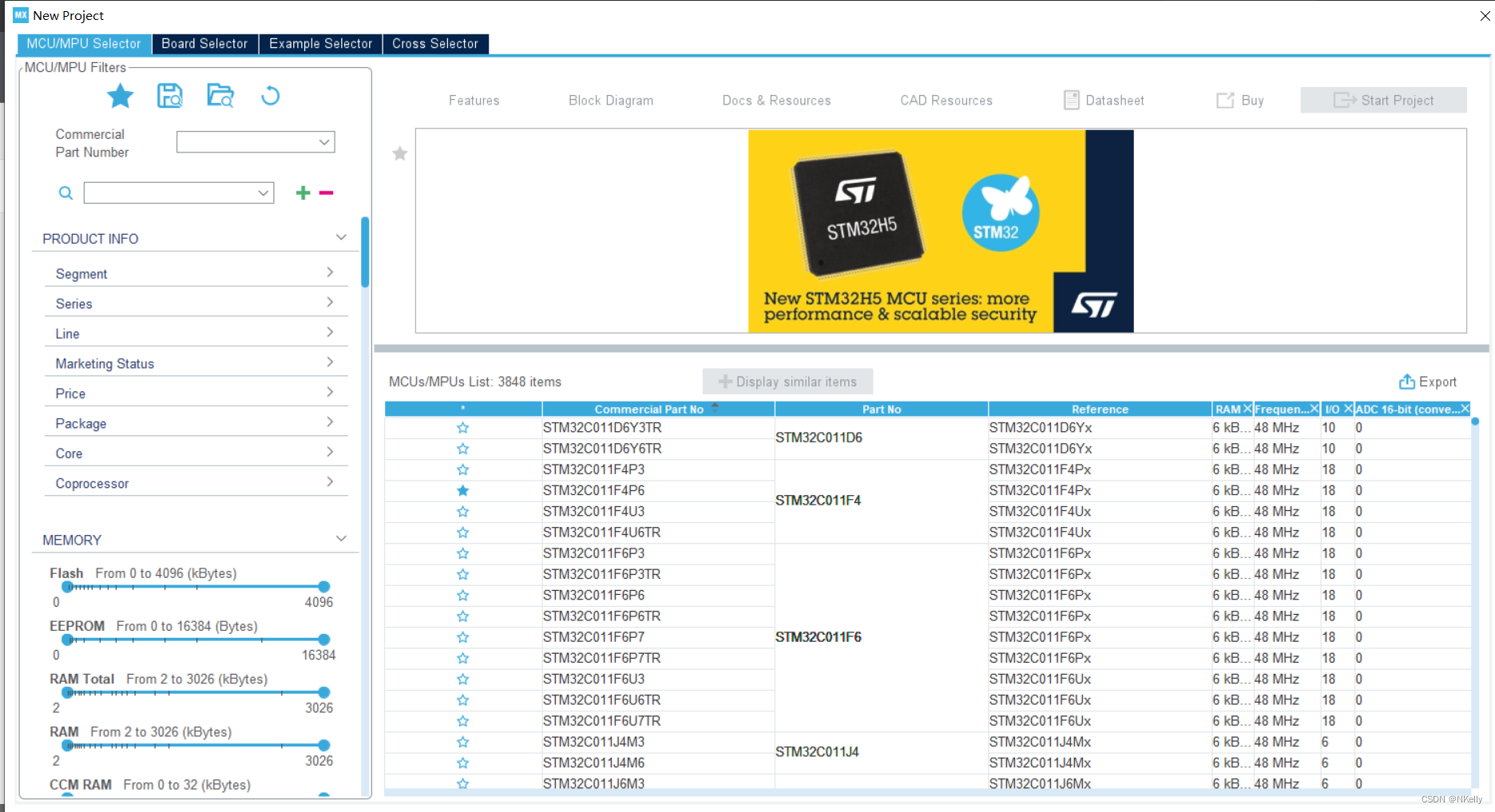

然后会进入到芯片选择页码，这里随便选择一款芯片作为新建工程演示

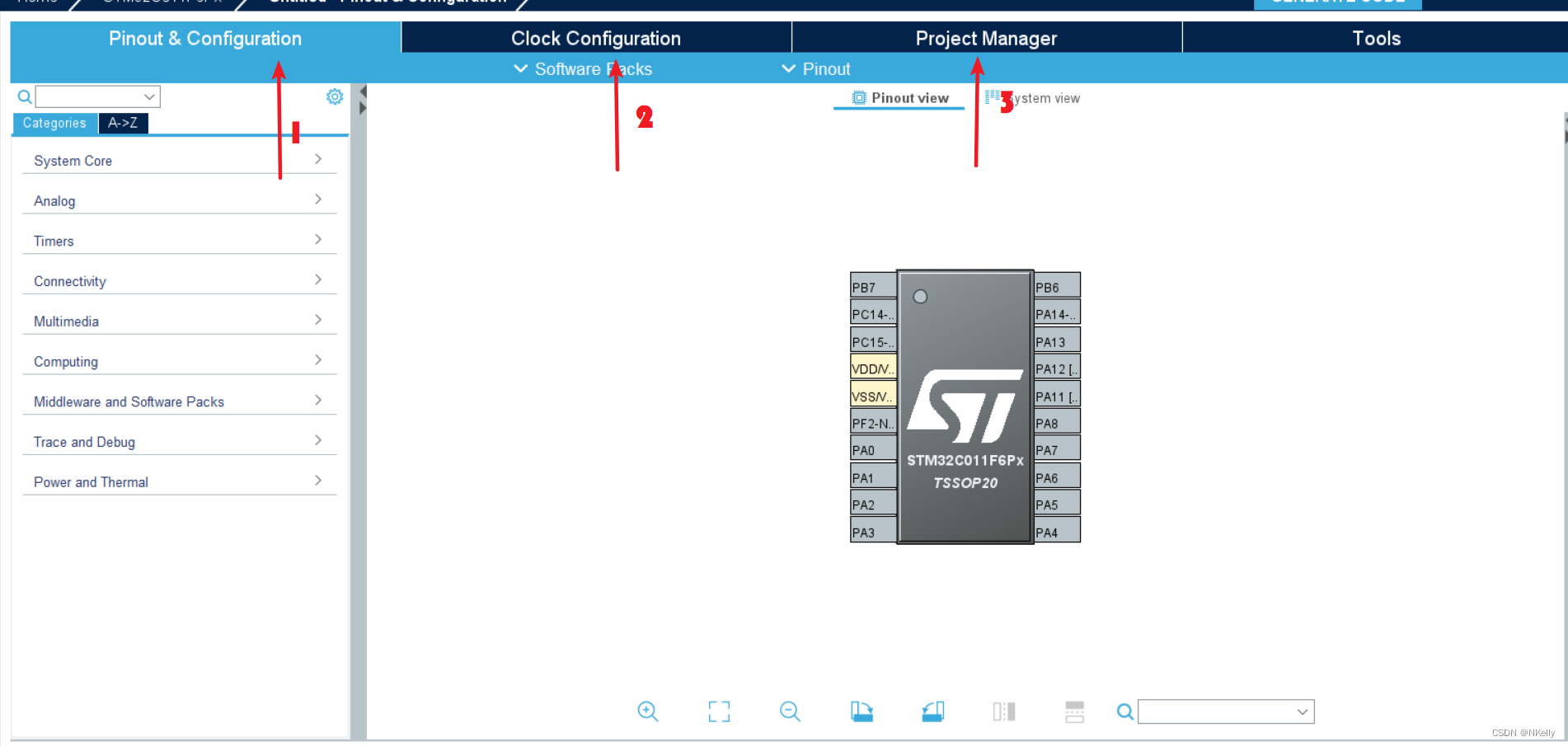

Pinout & Configuration是配置引脚相关设置的，Clock Configuration是配置时钟相关设置的，Project Manager是项目管理，Tools这里略去不谈。考虑到我们只是为了用MX新建一个工程文件而已，所以配置都保持默认，直接点击Project Manager（项目管理）

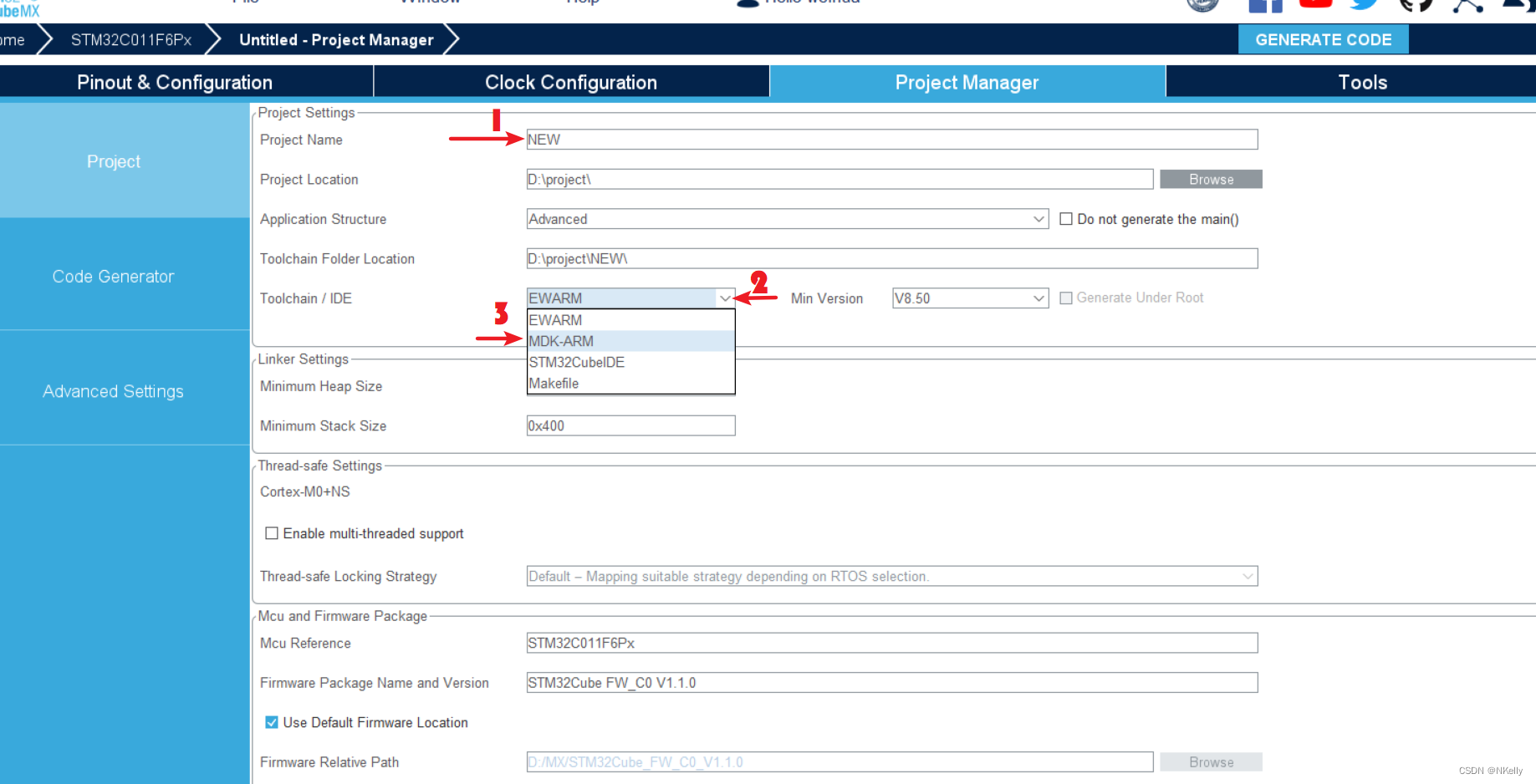

首先给工程文件起个名字，工具链选择MDK-ARM

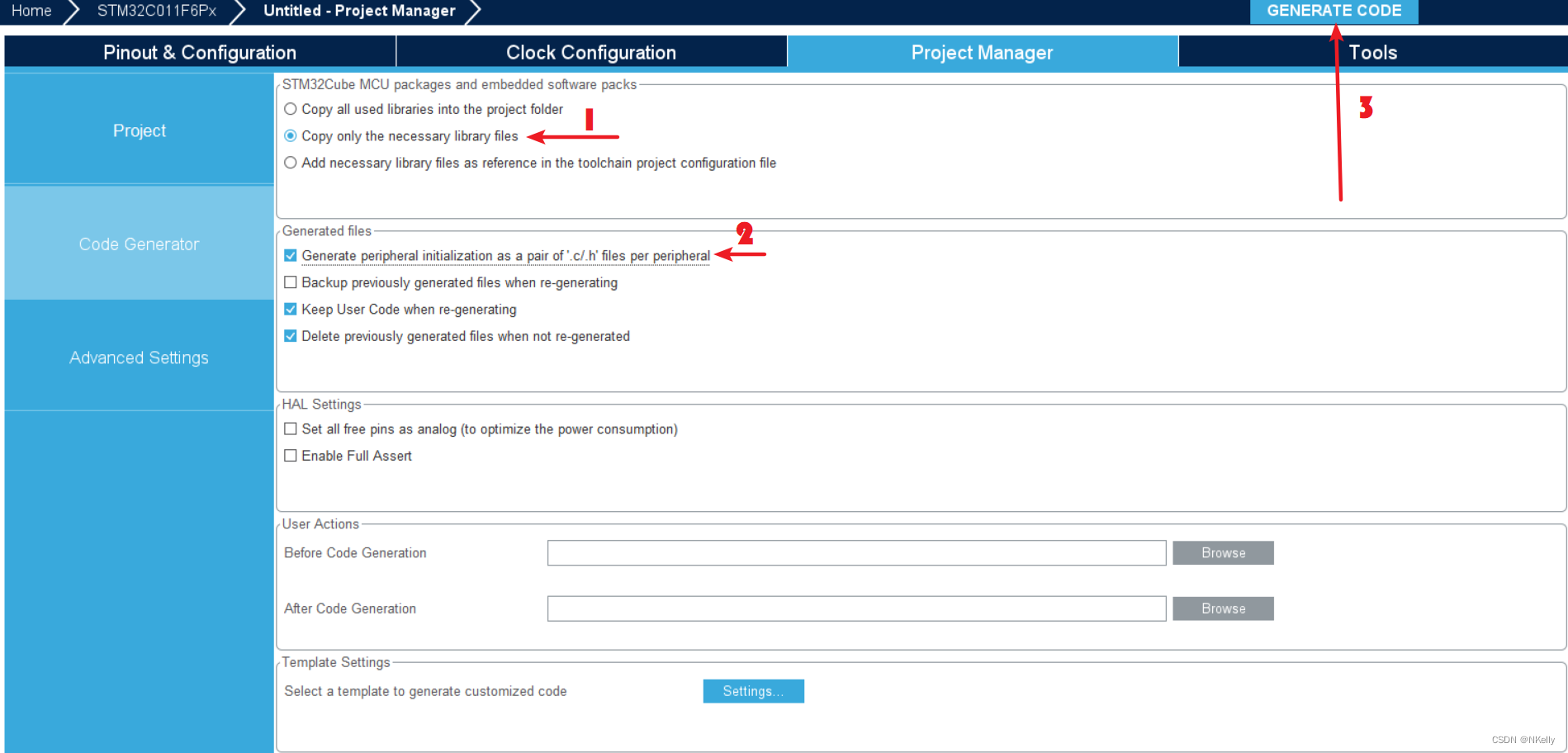

然后点击Code Generator,常规选择如图所示（这是出于工程的管理维护和可移植性考虑的）,选择好后点击右上角的GENERATE CODE，就新建好了工程文件啦

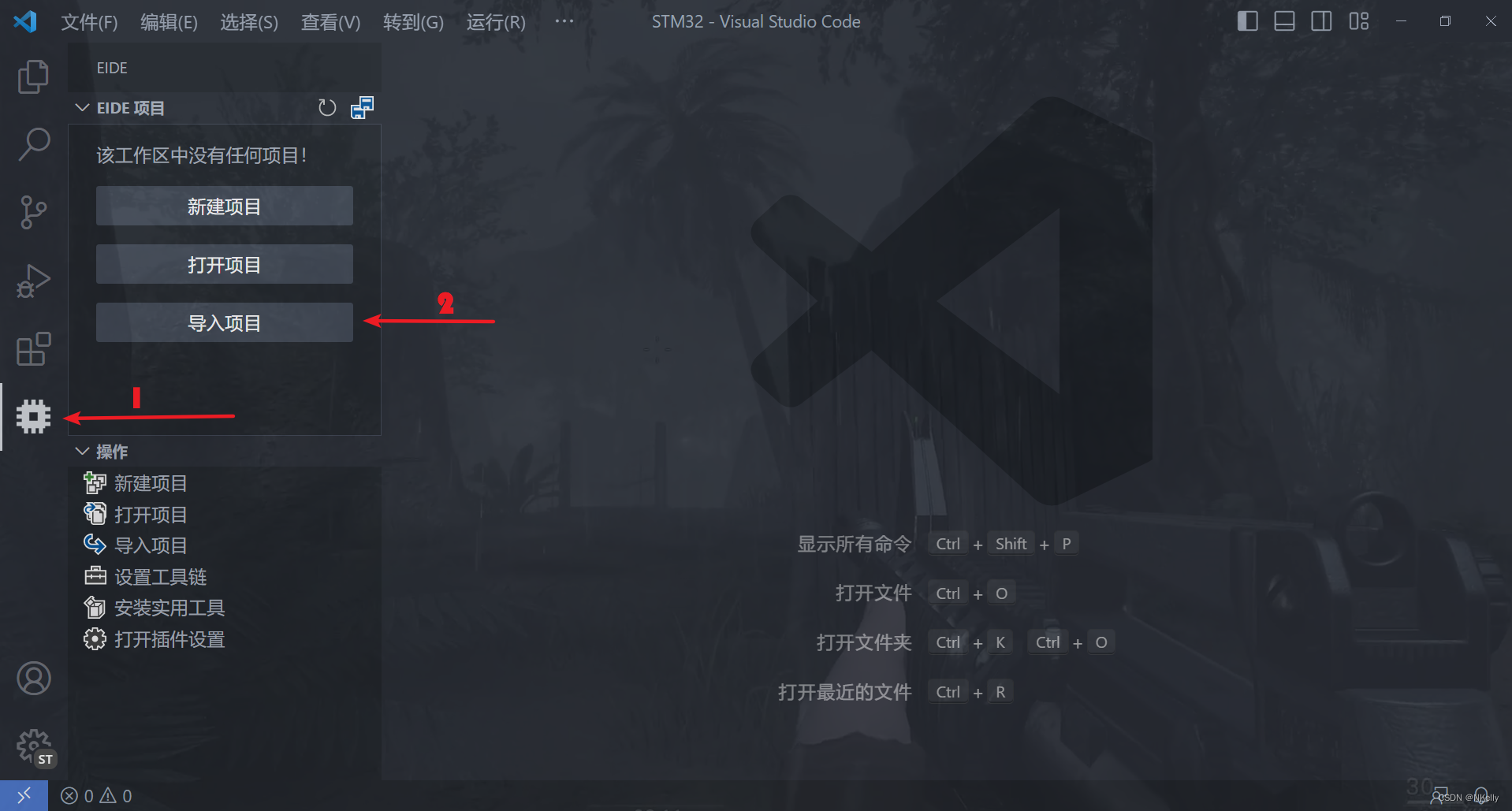

5.回到VSCode中，点击EIDE图标，选择导入项目

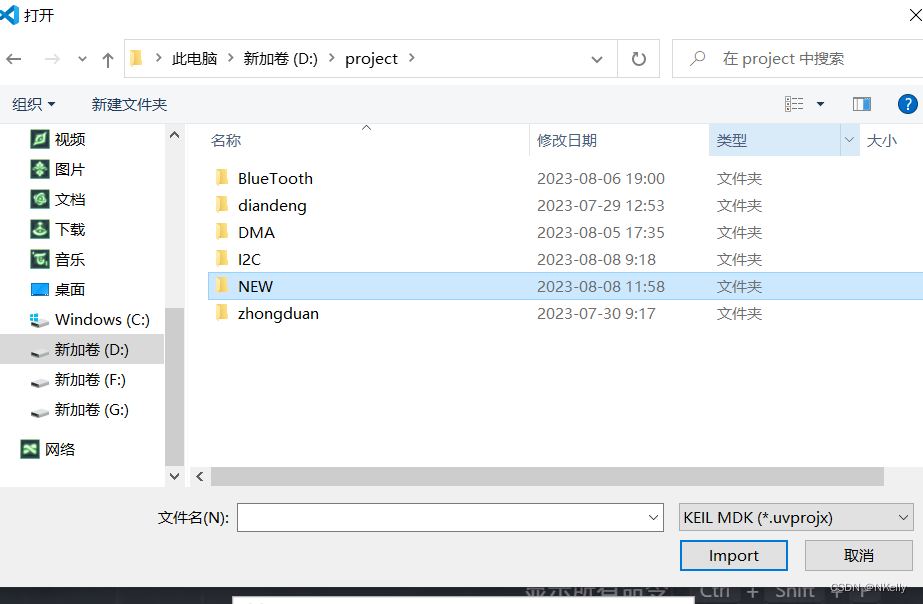

选择MDK后弹出文件选择界面，找到新建工程所在位置，文件夹的名字即为新建工程名字

双击打开NEW后找到MDK-ARM，双击打开

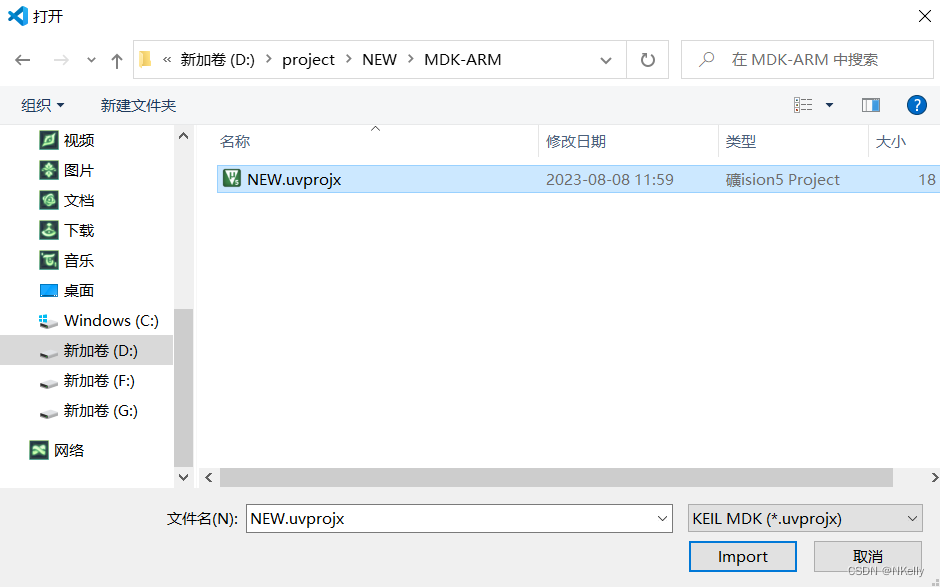

选择.uvprojx后缀的keil文件，选择导入

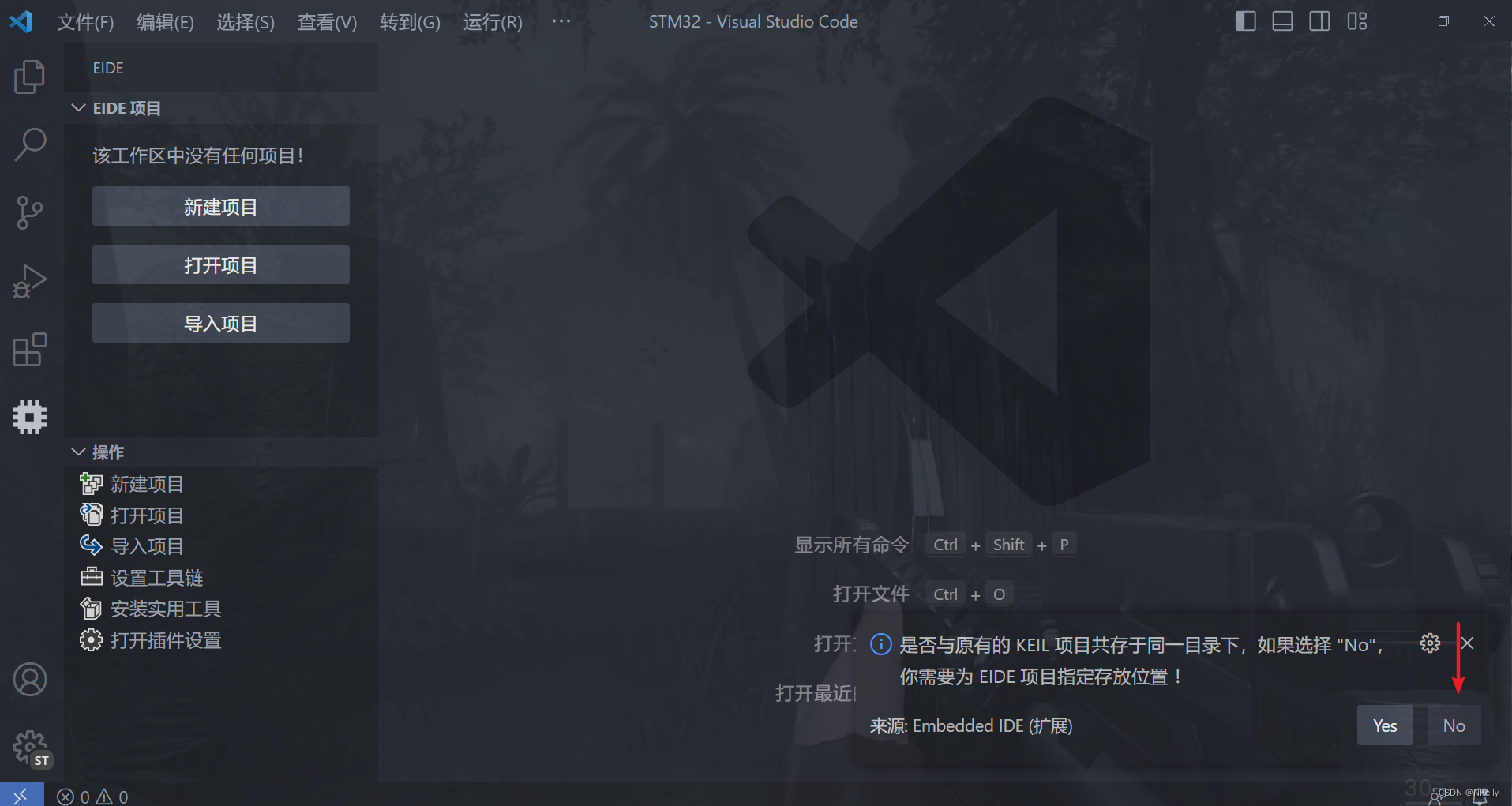

出于工程管理方便的需要，选择NO，也就是不放在同一目录

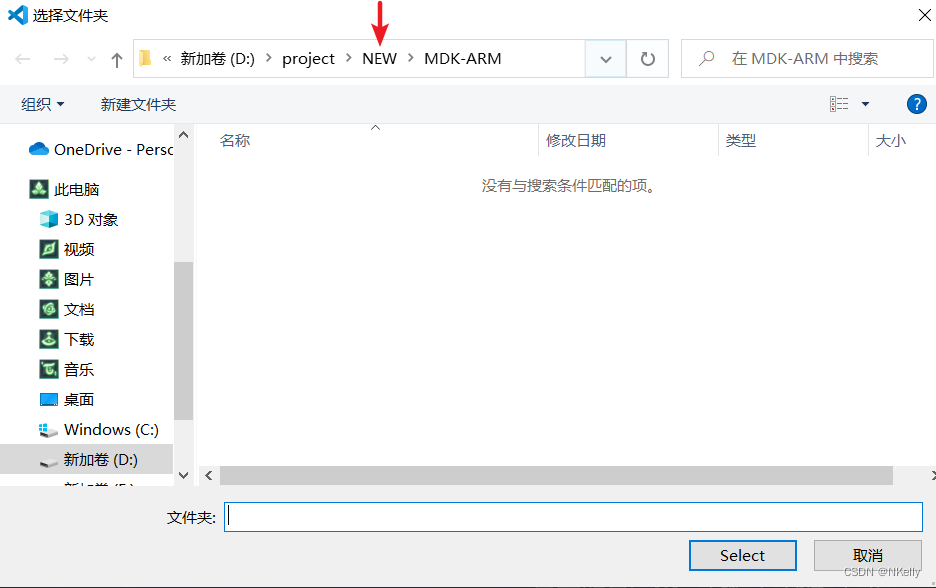

在弹出来的弹框中点击其上一级目录，然后待文件目录跳转后点击select

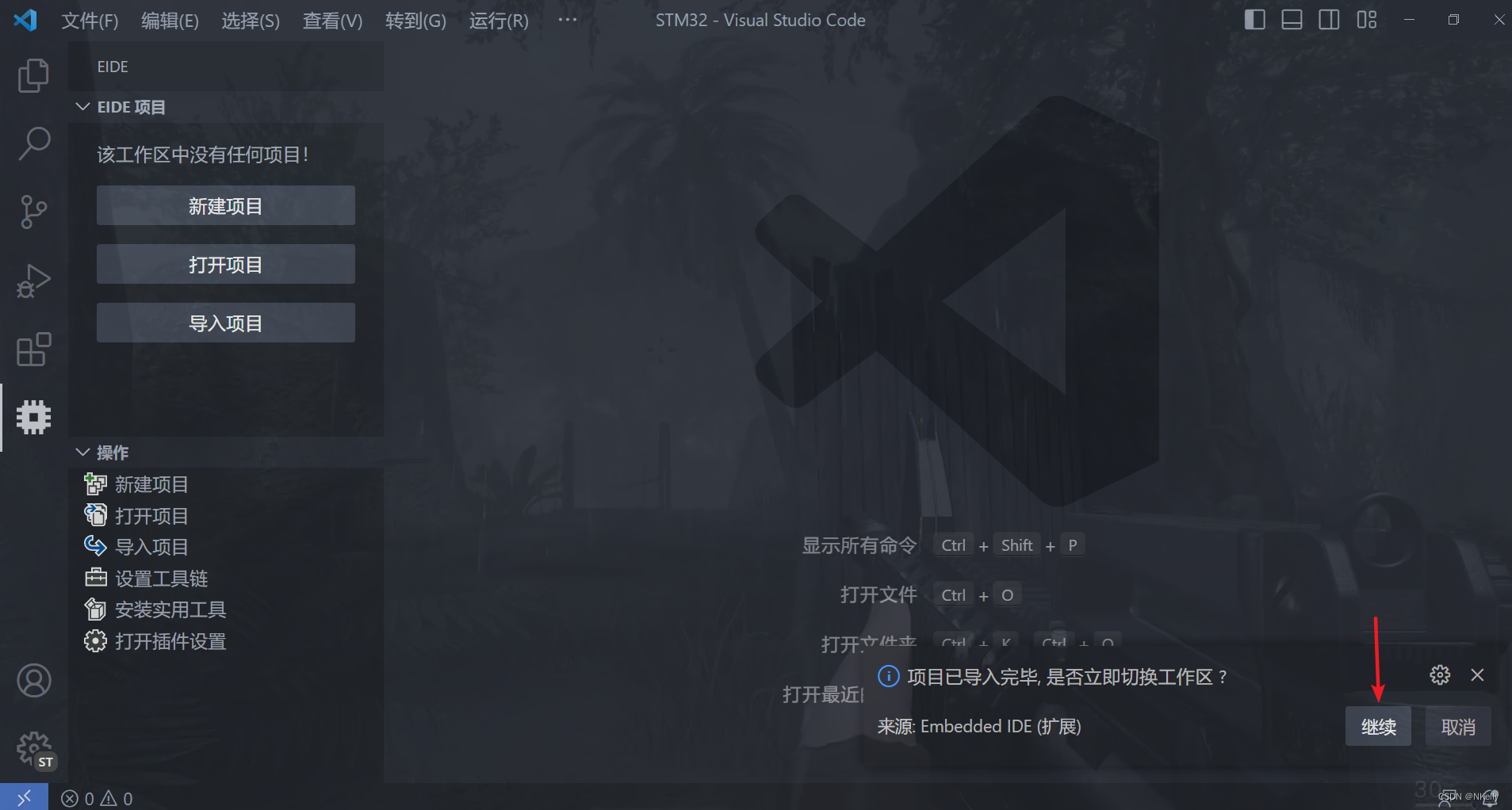

选择完毕后会提示项目导入完成，我们点击继续以切换工作区，项目导入工作就完成啦

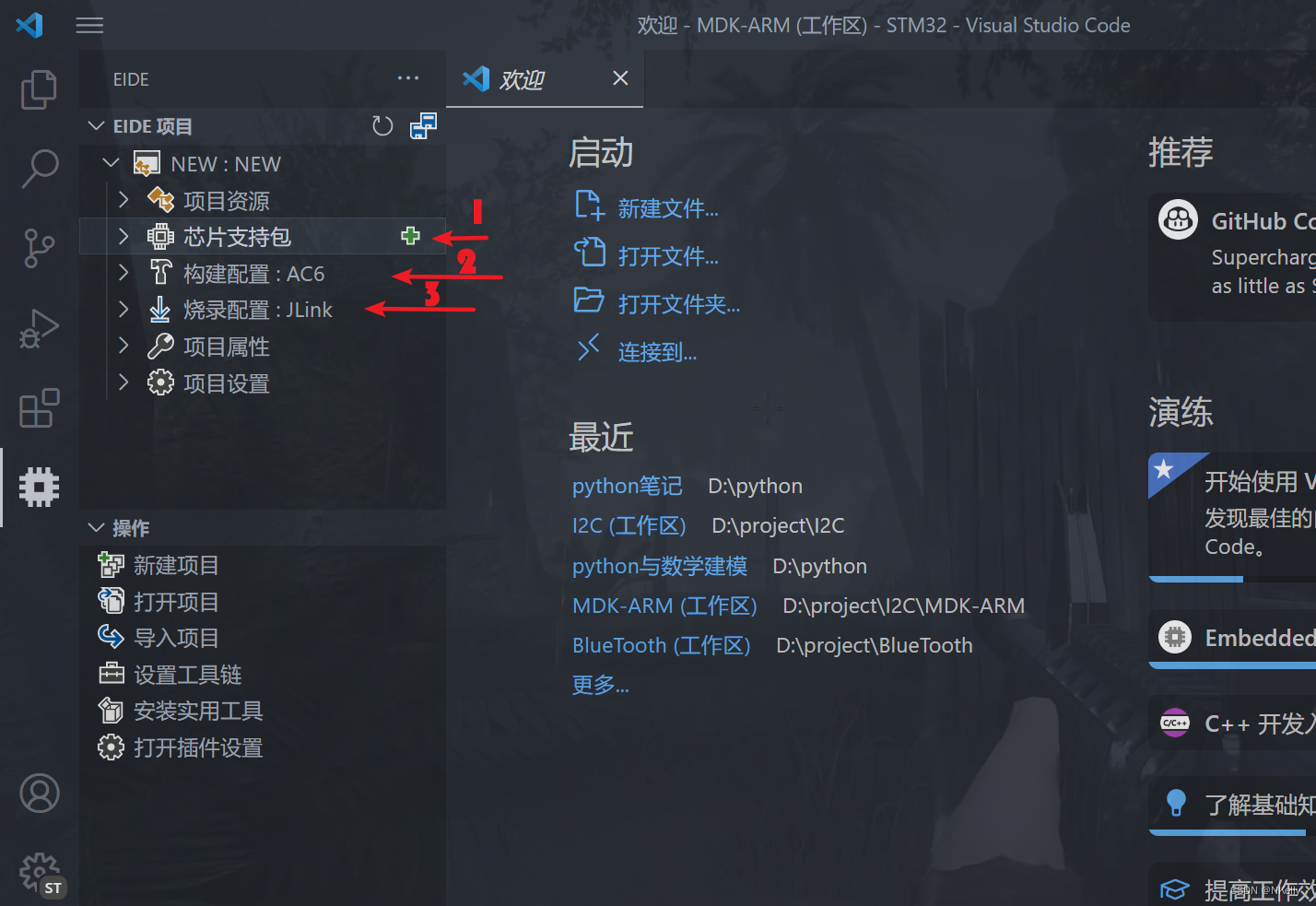

项目导入完成后点击EIDE图标，这边有三个地方需要配置，如图所示

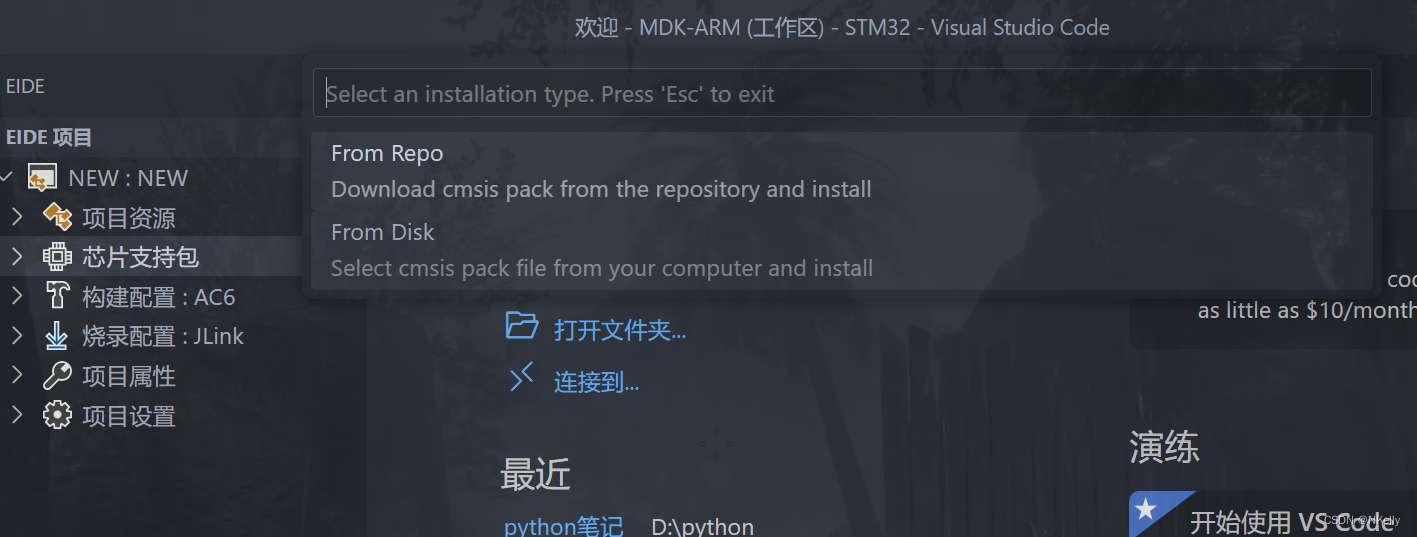

首先点击芯片支持包的绿色+号，然后选择From Repo

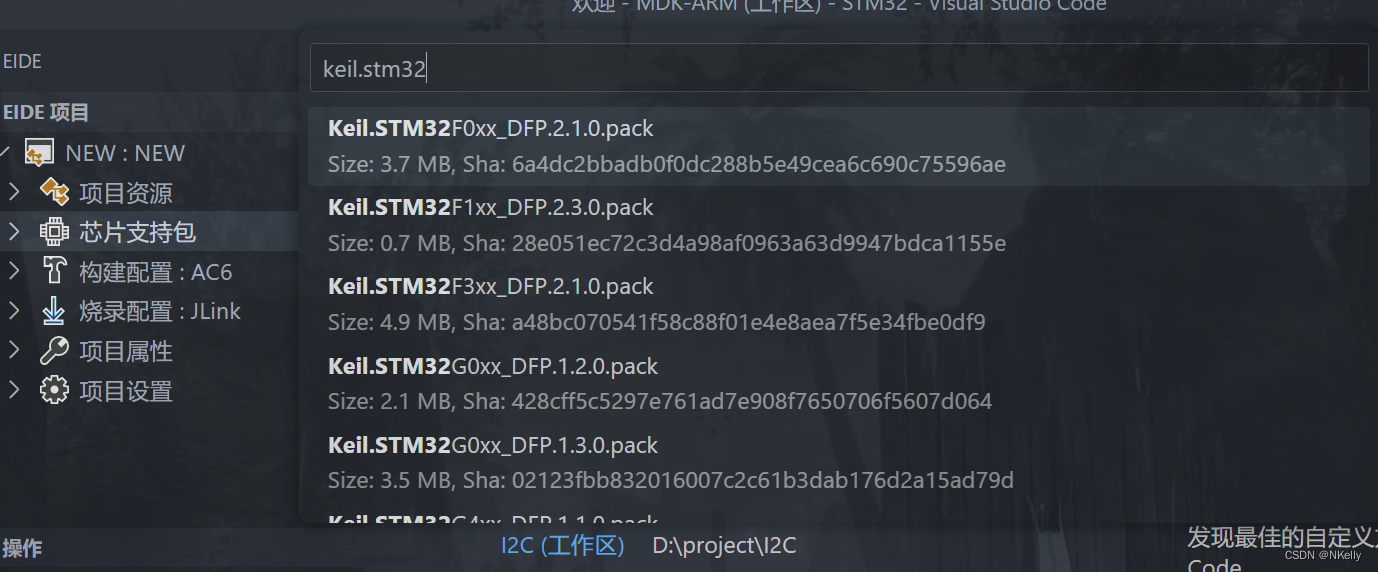

然后在搜索框内输入keil.stm32，根据需要选择对应的芯片支持包，选择好了以后VSCode会帮我们自动安装

安装好后在芯片支持包目录下就能看到这个芯片支持包啦

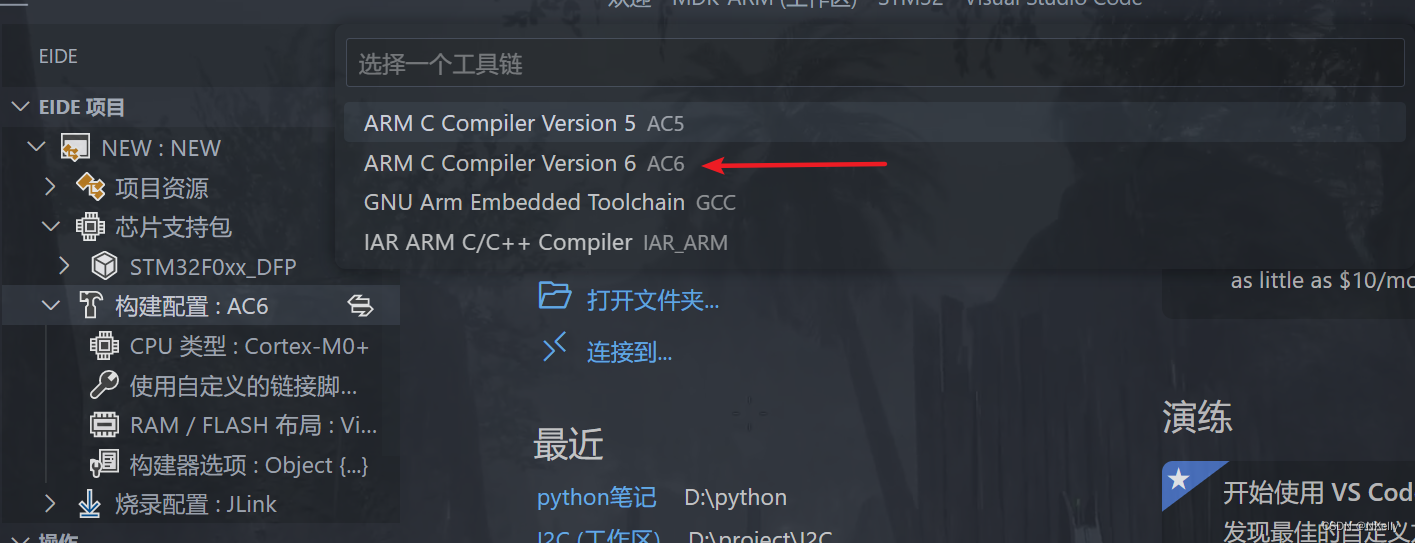

然后过来是配置编译器：点击构建配置处的切换图标，建议选择AC6作为编译器

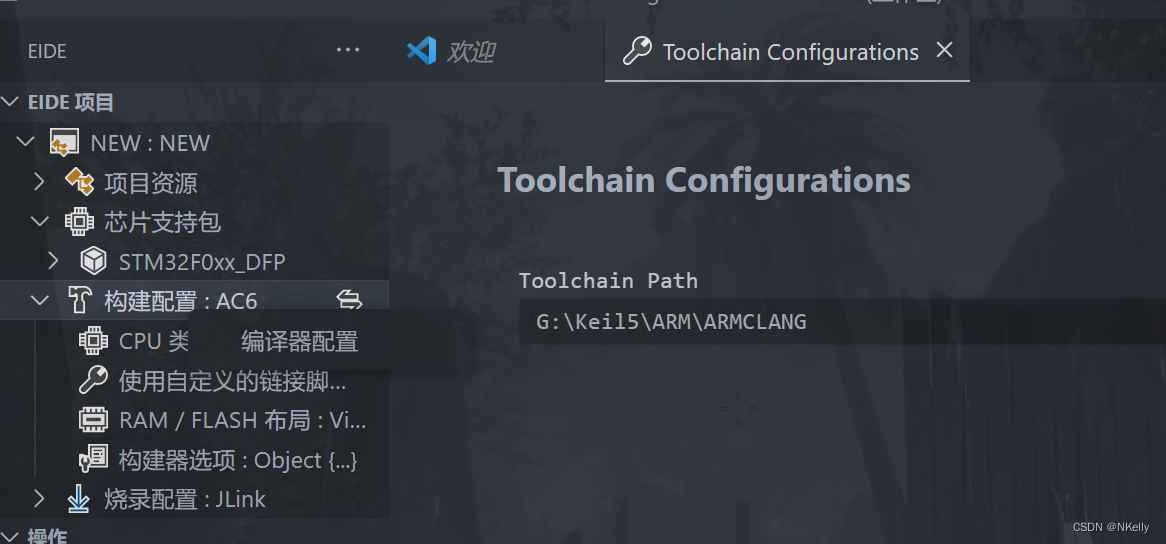

然后在构建配置处右击，选择编译器配置，把keil5\ARM\ARMCLANG的完整路径填入框内，编译器配置完毕

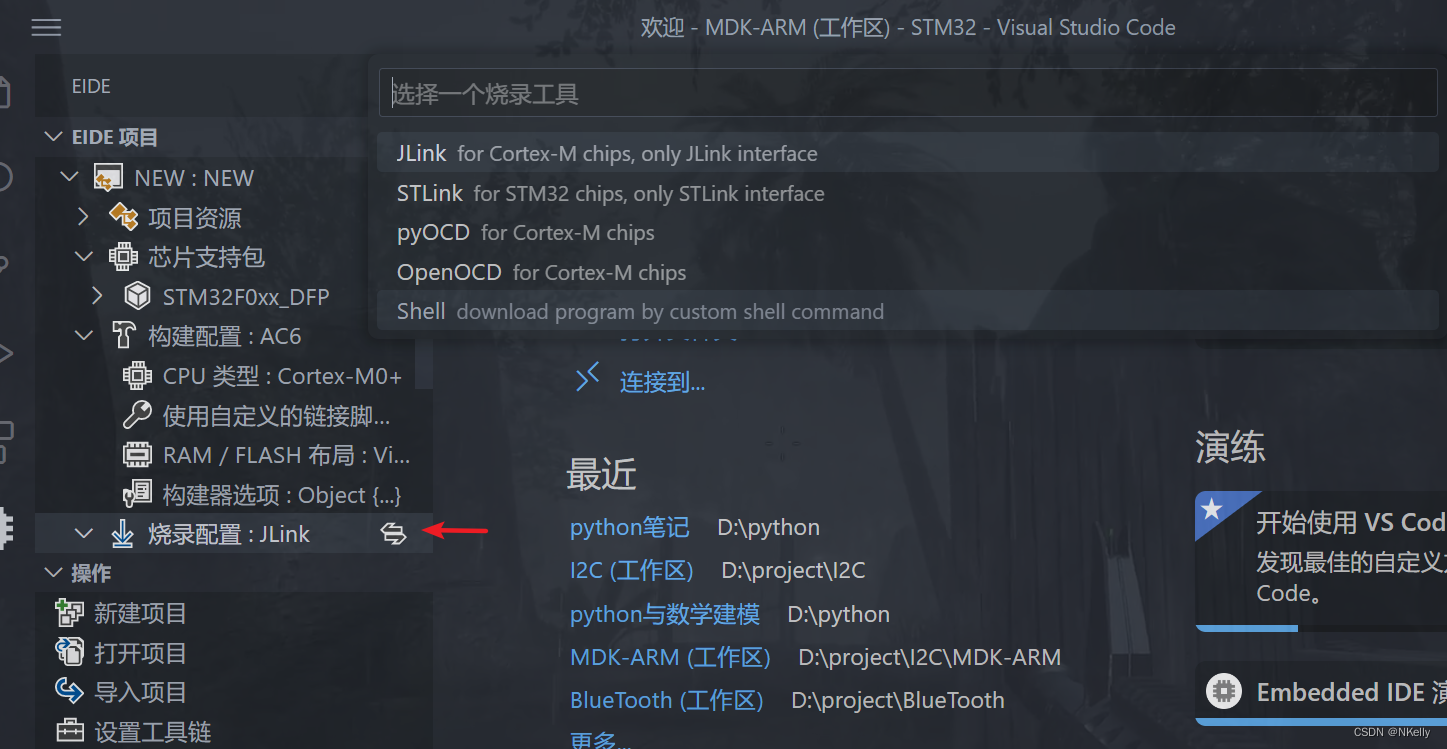

最后根据自己使用的烧录器的实际情况选择烧录器即可。方法是点击烧录配置的切换图标，选择自己使用的烧录工具。

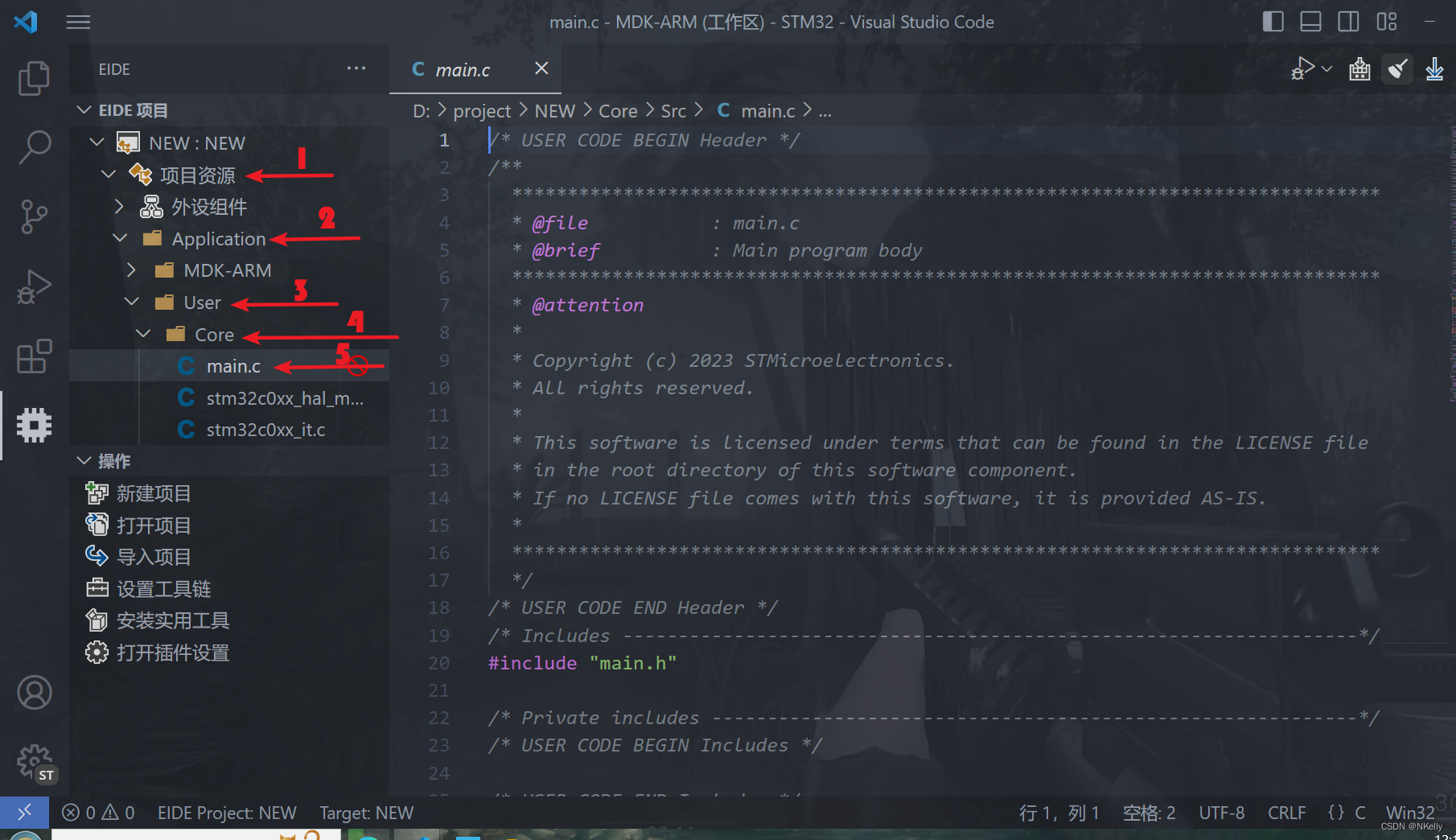

好啦，大功告成，依次点击项目资源，Application，User,Core，main.c就能开始愉快的编程之旅了。

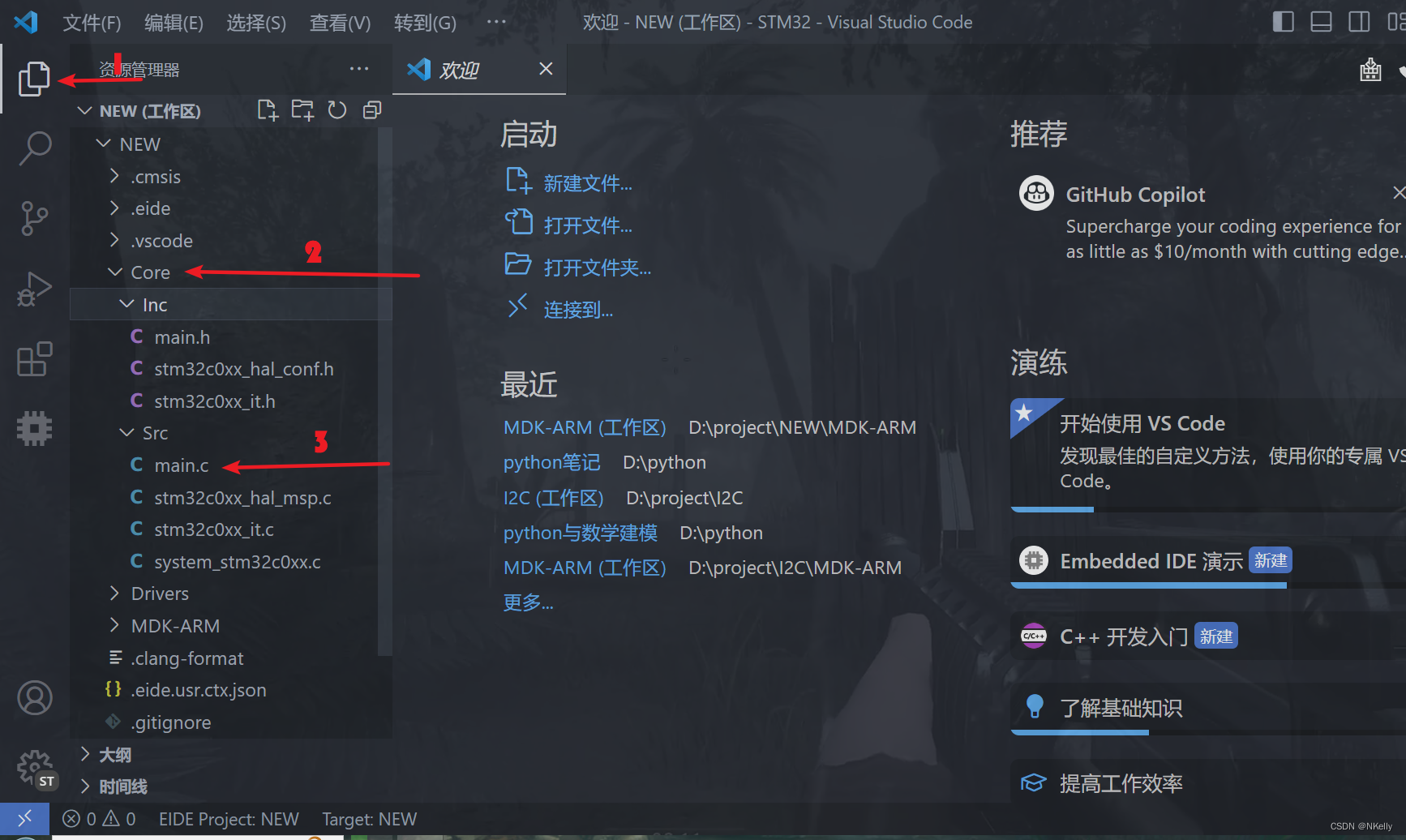

不过这边建议选择资源管理器来实现编程时在不同的.h，.c文件间的跳转

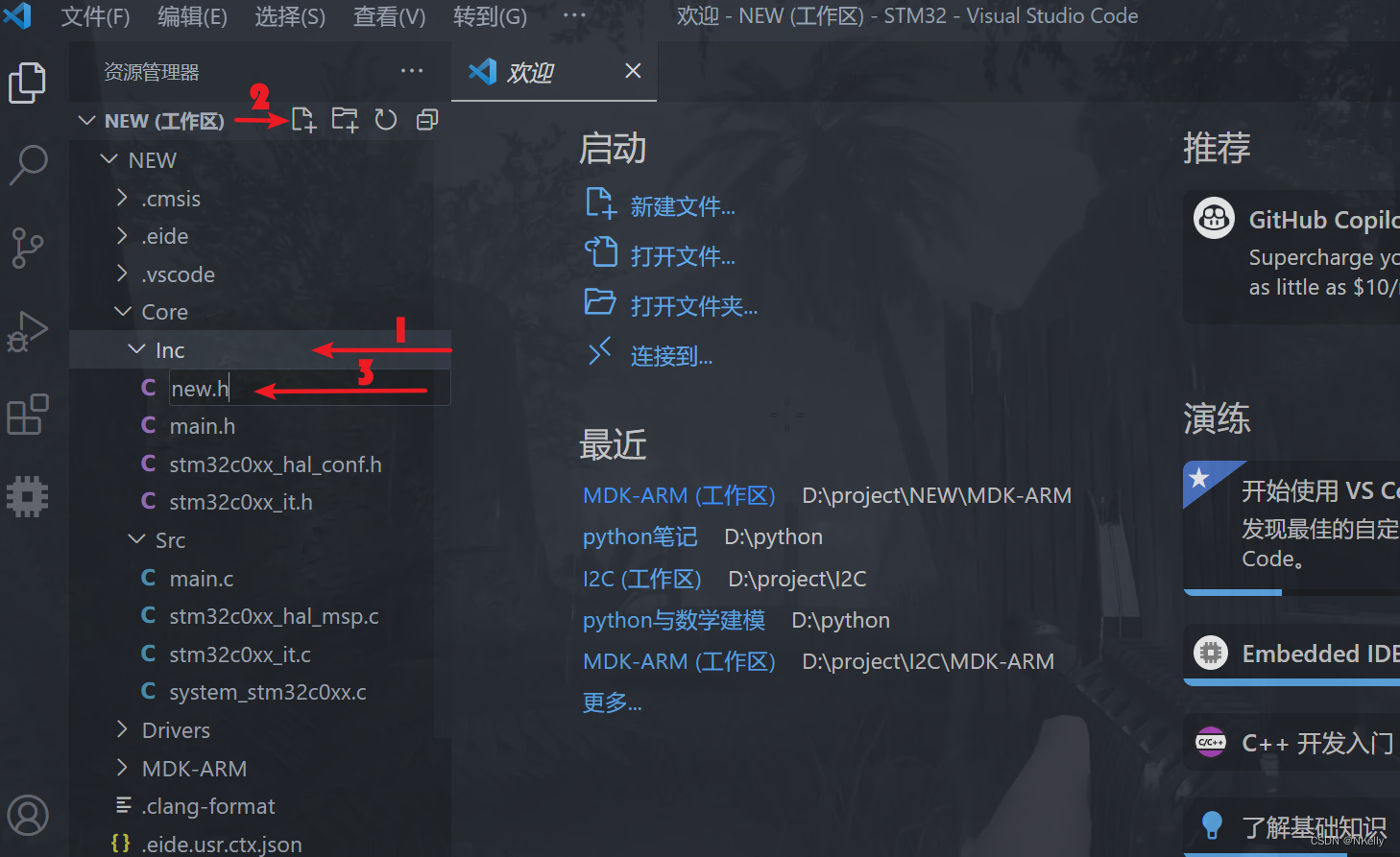

需要新建.h文件只需要点击Inc文件目录，点击新建，为文件命名，并以.h为后缀即可，如图所示：

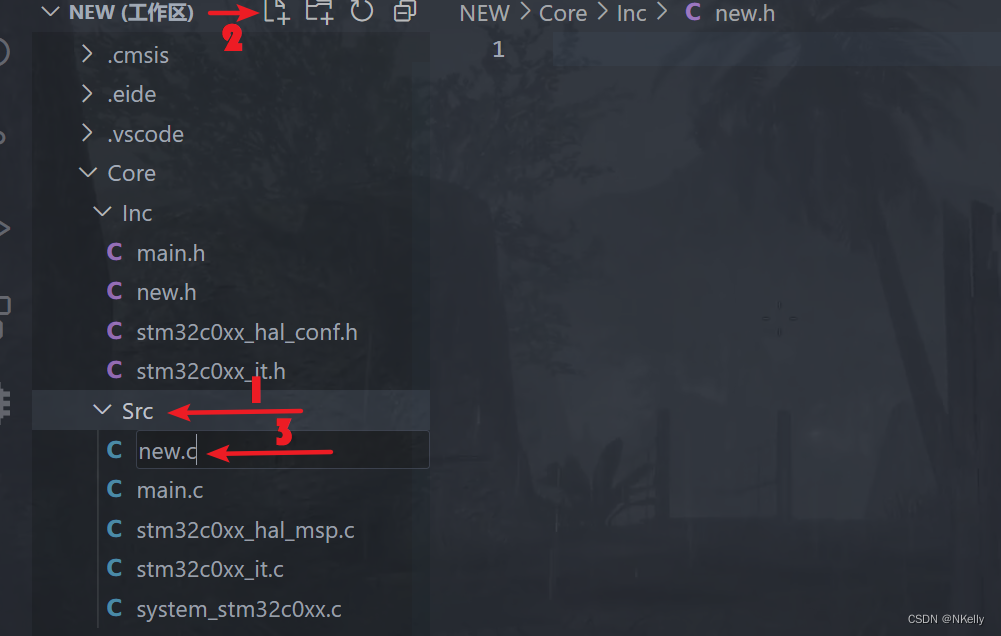

同理，需要新建.c文件只需要点击Src文件目录，点击新建，为文件命名，并以.c为后缀即可，如图所示：

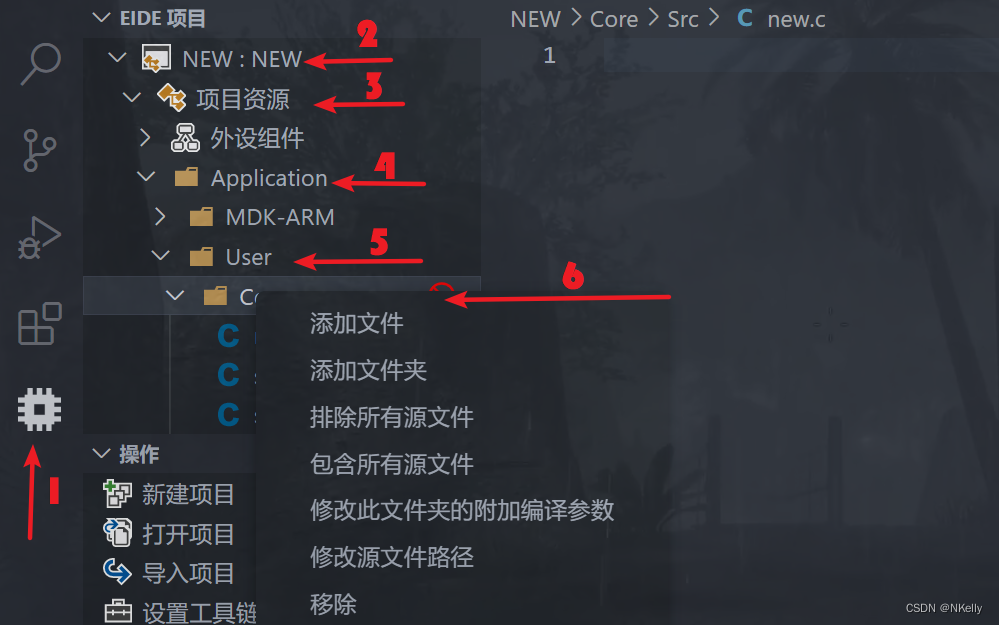

不过千万记得，新建的.c文件不属于工程文件的范畴内，需要通过EIDE插件将其纳入工程文件的范畴。点击EIDE插件，如图所示依次点击下拉菜单，找到User下的Core，右键添加文件，把刚刚新建好的的.c文件添加进来即可。
