VS Code开发51单片机【代码+编译+烧录】

参考文章：基于 VS Code 搭建 C51 单片机开发环境_vscode c51-CSDN博客

安装 Visual Studio Code

VS Code开发51单片机【代码+编译+烧录】

一、必须先下载安装Keil C51

VS Code配合【Embedded IDE】插件写 C51 单片机程序还是要安装 Keil C51，因为需要用到里面的编译器和链接器。

二、下载安装 Visual Studio Code

初学者一般都使用 Keil μVision 来编写C51、STM32 等单片机的代码，但这个教程是一份关于在Visual Studio Code上开发51单片机的入门教程。

三、VS Code安装插件

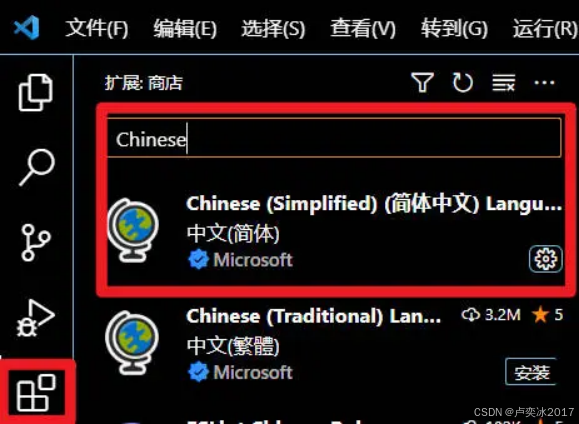

1.插件【Chinese】——汉化VS Code

VS Code软件界面英文变中文版，功能秒明白。

安装完记得重启软件。

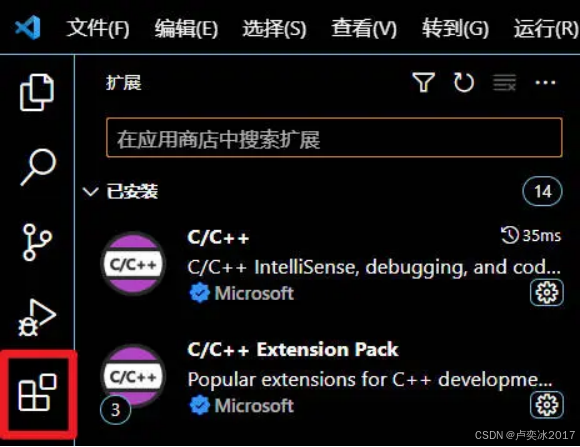

2.插件【C/C++】【C/C++ Extension Pack】——检查C语言的语法。

3.插件【Embedded IDE】

点击扩展，搜索【Embedded IDE】并安装

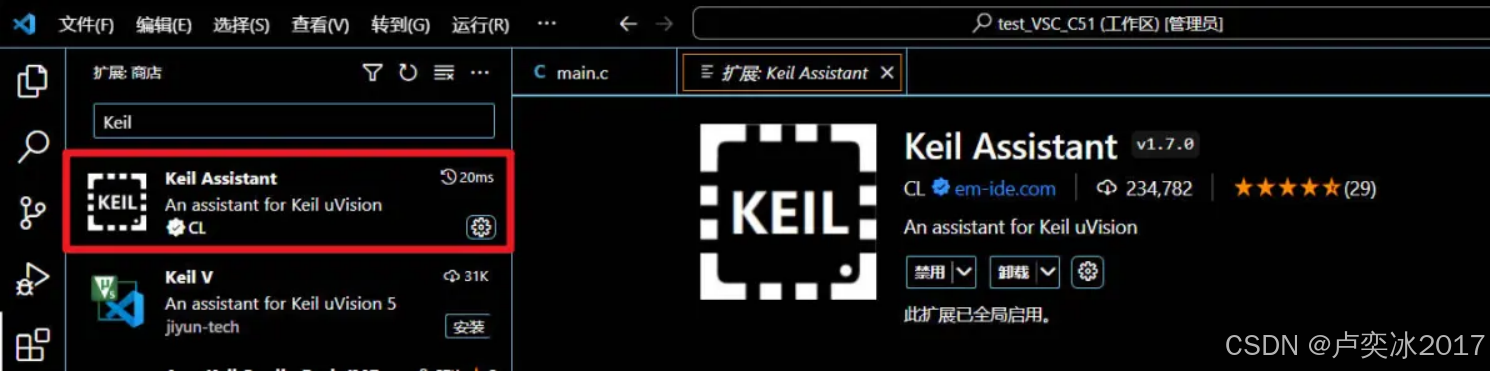

4.插件【Keil Assistant】

这个插件可以不用安装，因为前面安装的Embedded IDE插件是这个Keil Assistant的升级版。

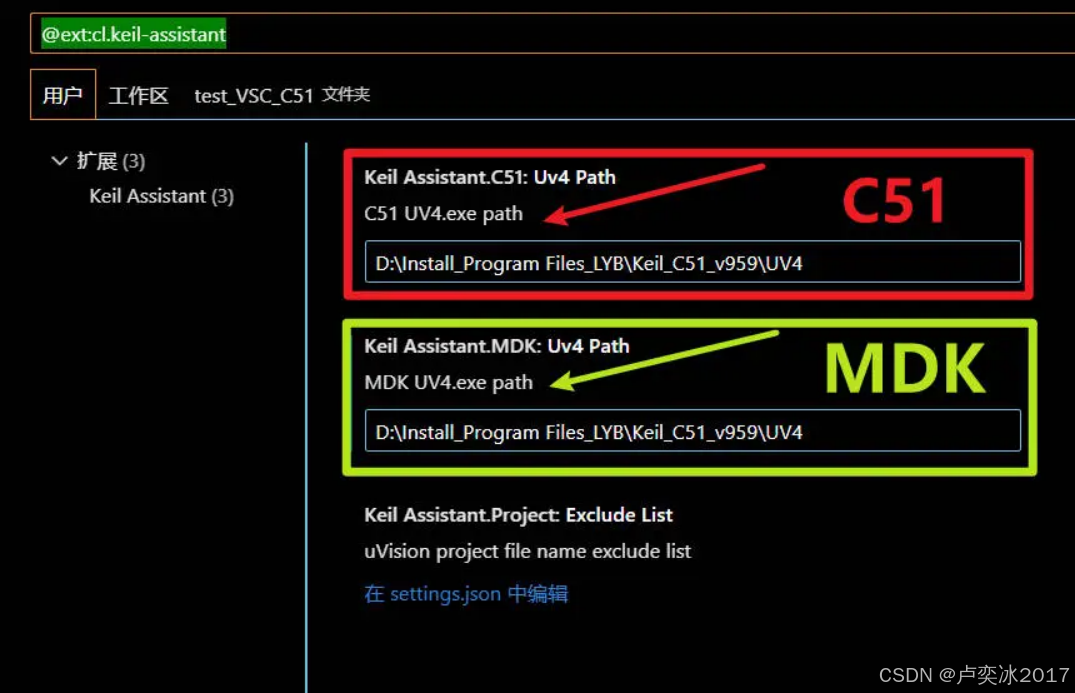

安装完后点击【扩展设置】，添加Keil的可执行文件的路径，这里有两个路径，上面是C51的，下面是MDK的。

注意：这里我的 Keil C51 和 Keil MDK-Arm 共存，所以两个位置填的是同一个地址。安装时Keil C51必须先装，Keil MDK-Arm后装。

5.插件【通义零码】——AI智能写代码

或者文心快码Baidu Comate、豆包MarsCode AI: Coding Assistant

点击扩展，搜索通义灵码【TONGYI Lingma】

阿里巴巴的智能编码助手：解释代码、生成流图、写代码注释、写单元测试、优化代码、智能问答解决问题，AI真香——要登录才能使用哦

四、创建EIED项目

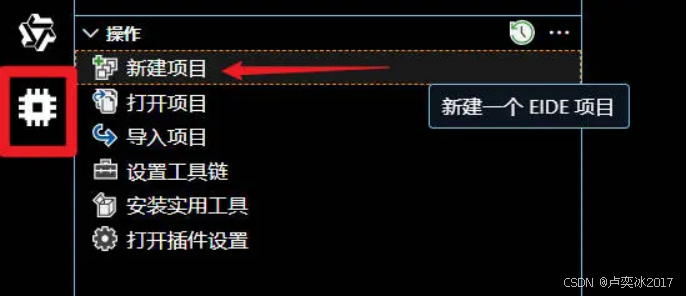

新建一个EIDE项目（New Project）——然后在中间弹出的下拉菜单中选择空项目（Empty Project）——选择 8Bit MCU Project——选择 8051 Empty Project(With Keil C51 Compiler)——输入项目名（我命名为 test_VSC_C51）——回车选择项目的存放路径（放在自己新建的文件夹里）——右下角弹出通知，点击Yes打开项目的工作空间——项目创建成功！

五、配置C51编译器，只需一次

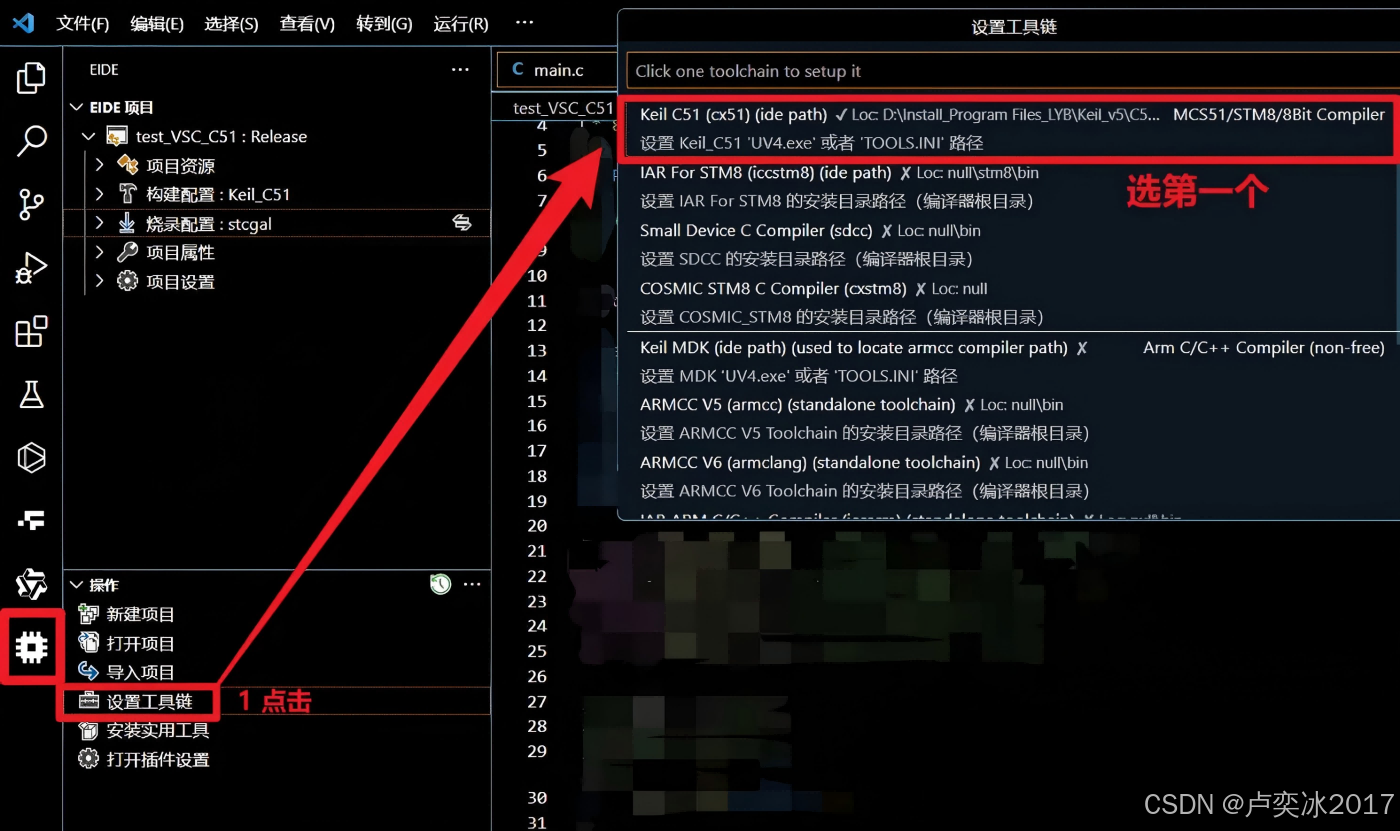

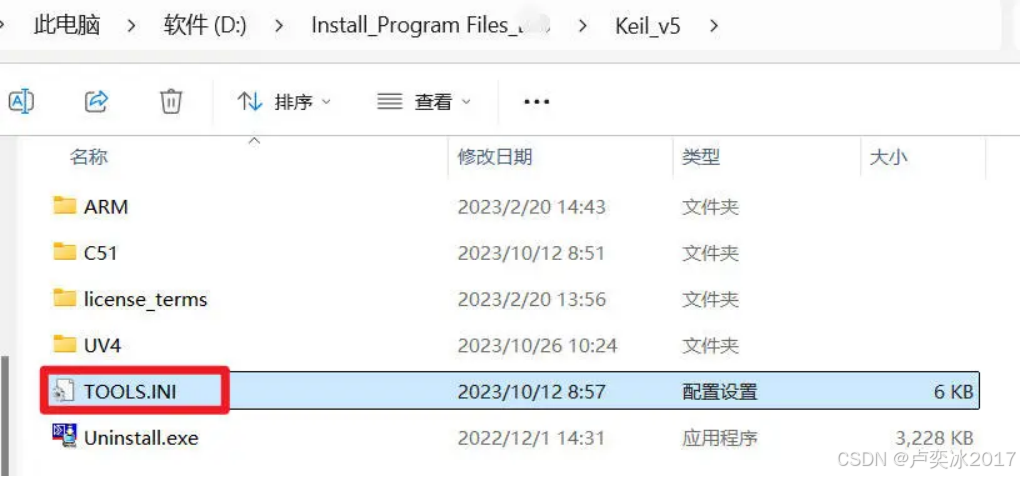

点击【EIDE】插件，下方操作中选择【配置工具链】，点击第一个Keil C51，这里需要找到Keil C51软件的安装路径，选择‘TOOLS.INI’文件。

注意：这里我的 Keil C51 和 Keil MDK-Arm 共存，必须先装Keil C51，后装Keil MDK-Arm。

六、编译和下载

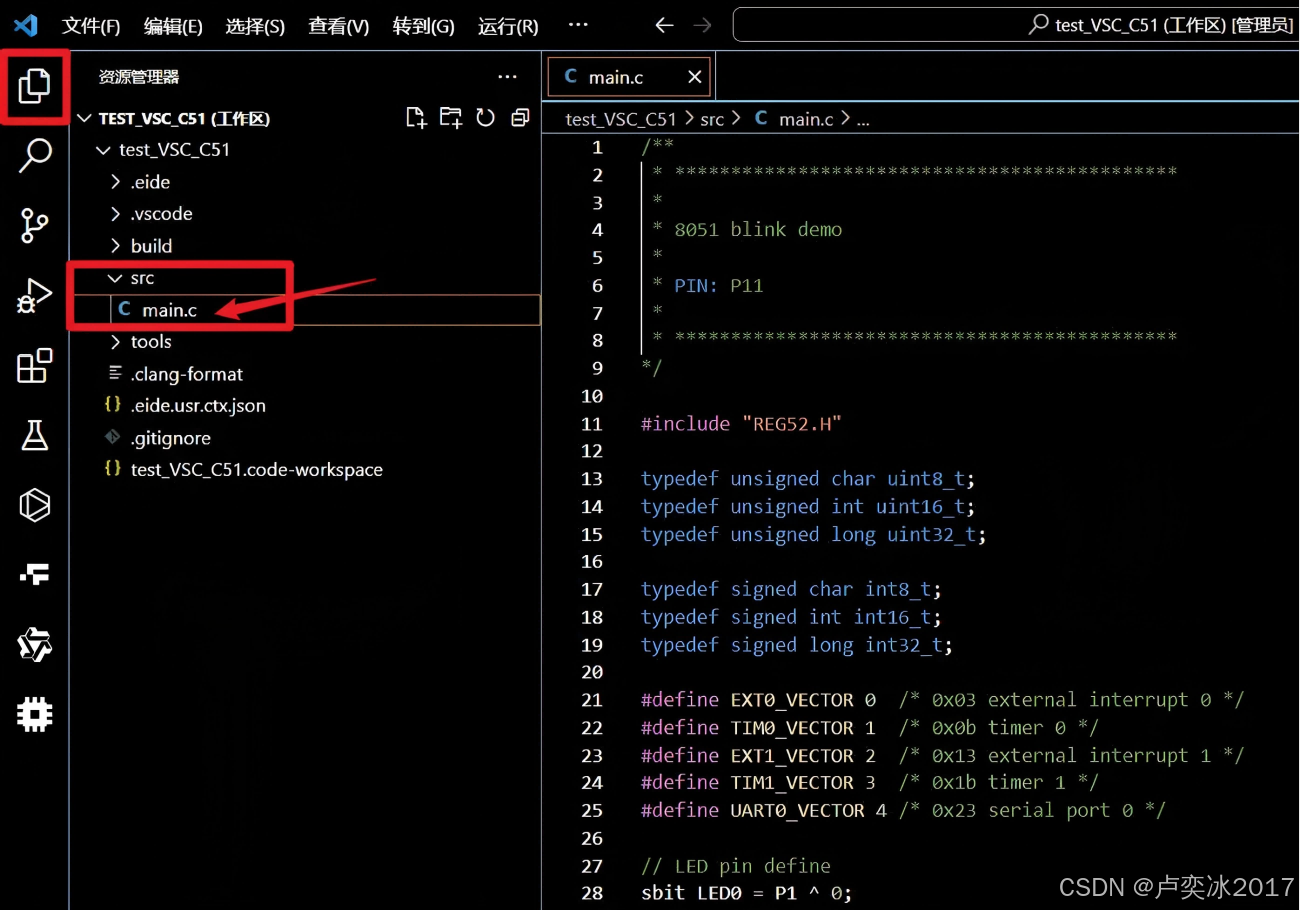

自动生成的代码，主函数所在位置如图所示，点击左边【资源管理器】，在src目录下是main.c源代码文件。

.eide： EIDE 项目文件夹，存放eide项目信息，日志等文件

.vscode： VS Code 配置文件目录

build：编译默认输出目录，可以在项目的设置中修改

tools：编译和下载使用的 Python 程序（是Python）

1.构建（F7）

先确认构建配置：Keil_C51

首先点击【EIDE】插件，才会出现构建配置和烧录配置。

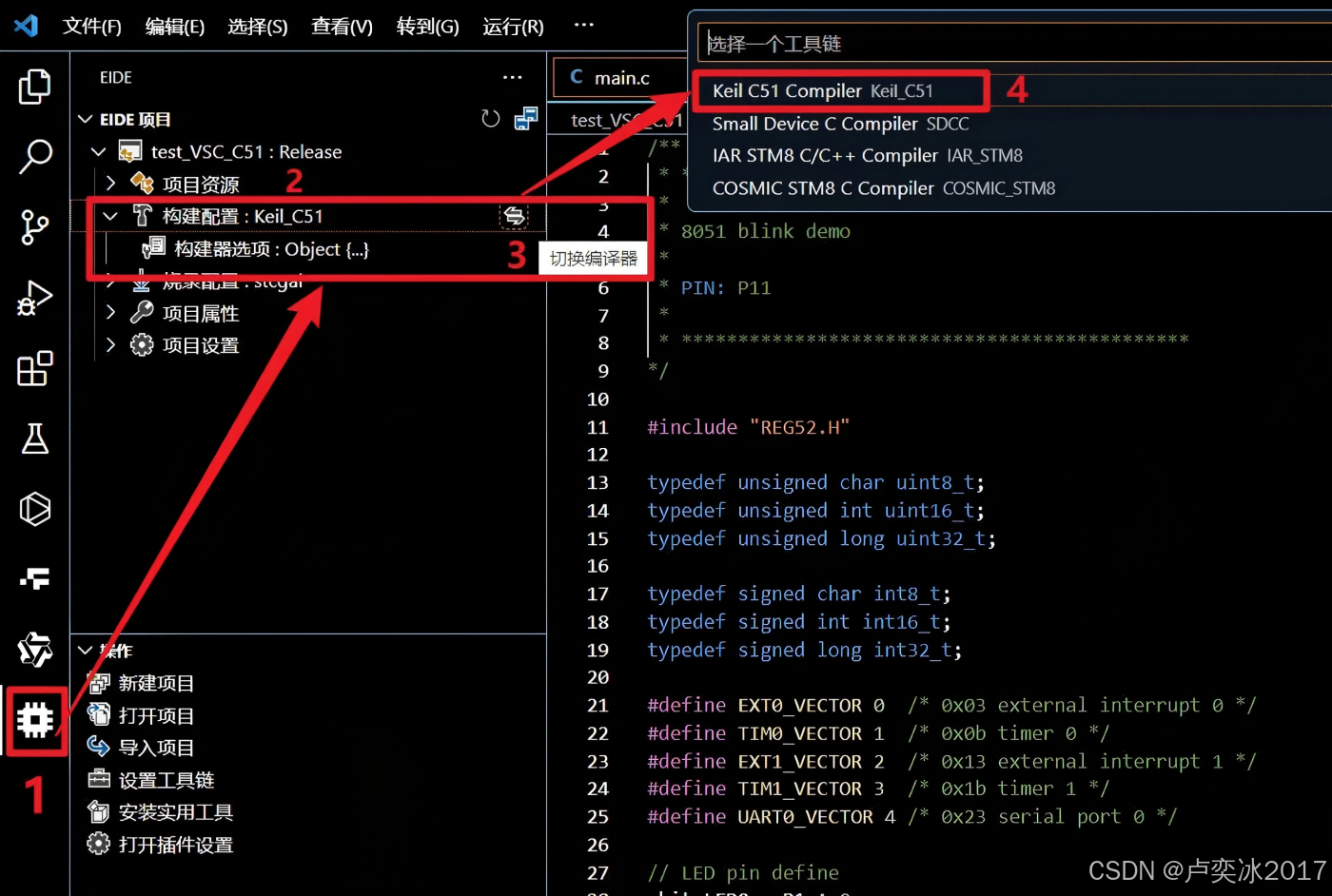

点击【构建配置】右边的切换箭头，选择Keil_C51工具链。

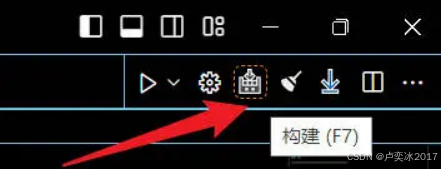

然后点击右上角的“构建”符号

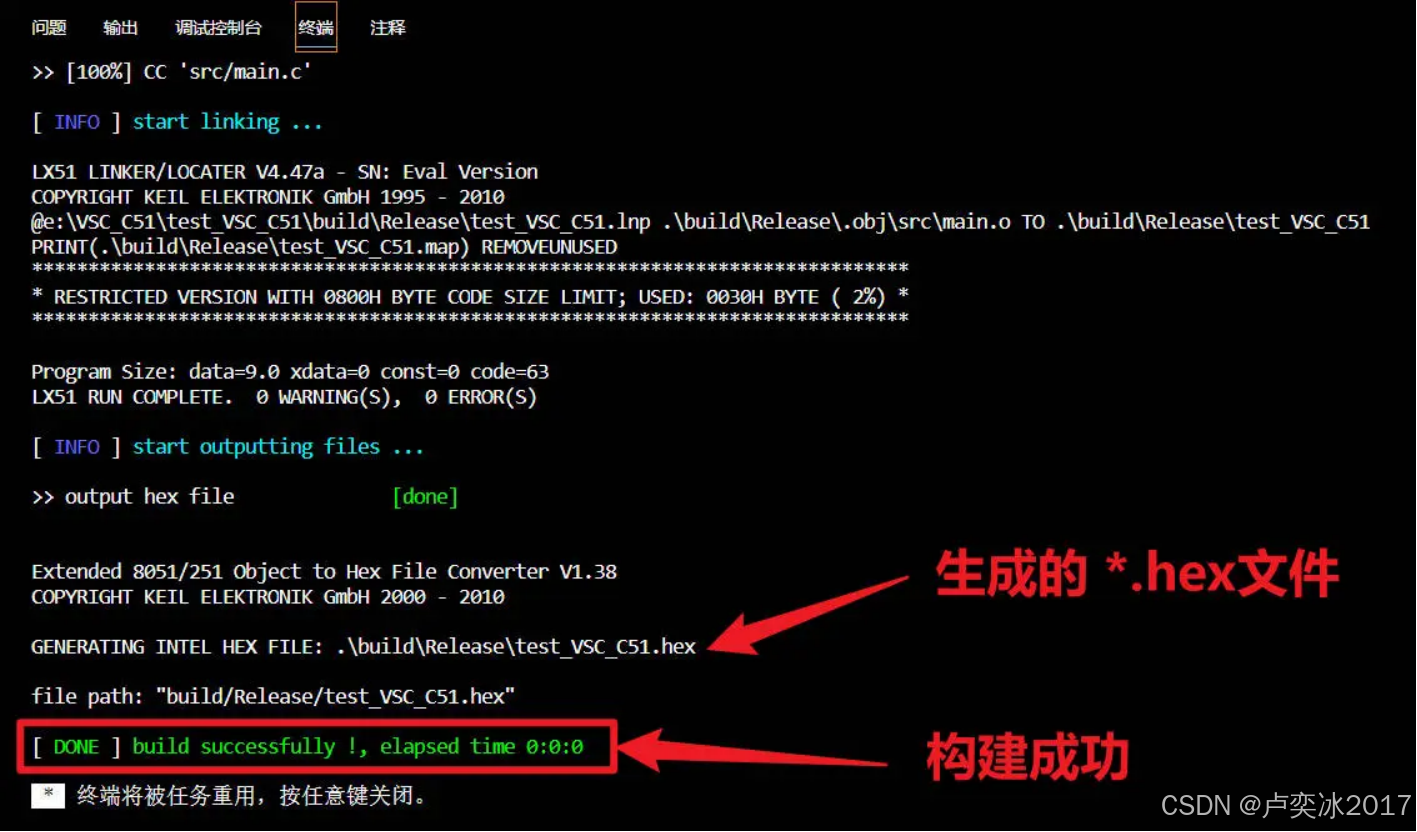

正常情况下，底部终端会输出“构建成功”的提示

如果不成功的话，需要用 Win+cmd 唤醒命令行安装一下python相关的东西，当时用【通义灵码AI】生成解决方案把问题给解决了，没截图保存，现在想不起来了。。。貌似是关于 stcflash.py 的问题，因为上面说的tools编译和下载使用的 Python 程序。

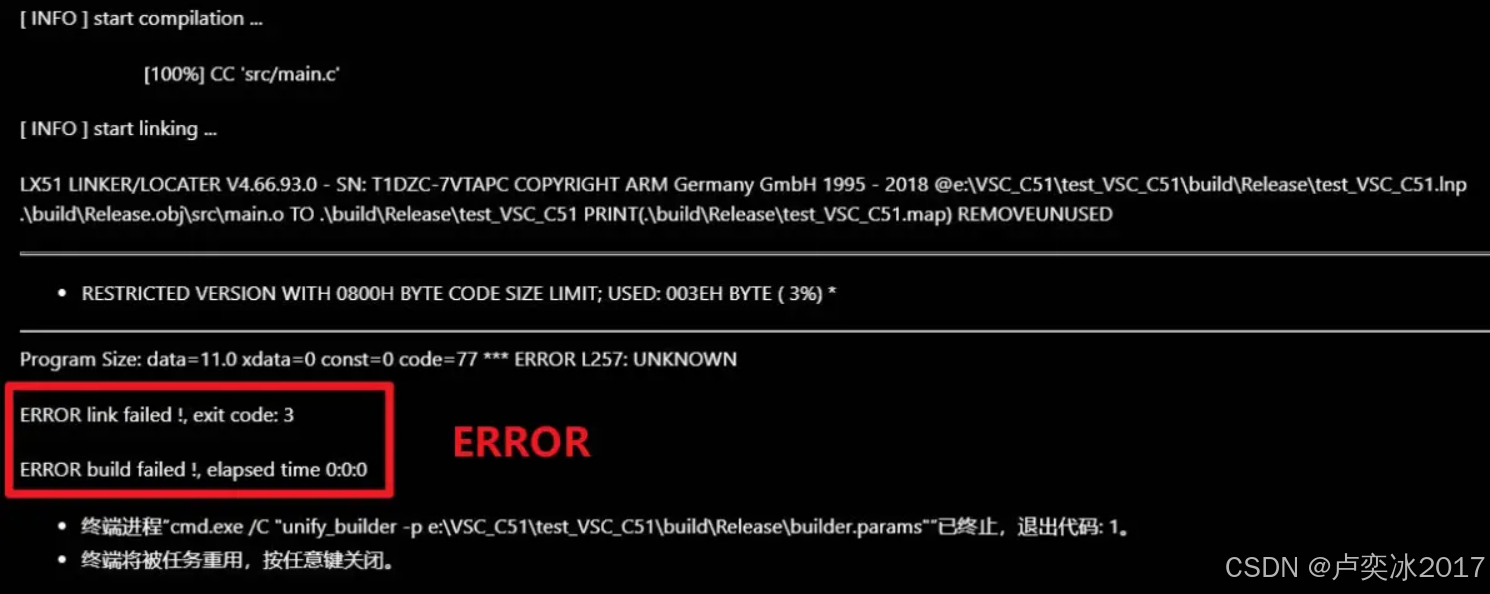

当时有个构建异常ERROR build failed，卡了好长时间，直接甩过去问【通义灵码】，提供了很多种可能，试了但都没用，直到后来~

解决的方案：当时机子里装了3个Keil，分别是一个MDK，两个版本的C51，把共存的MDK和C51保留，删除了另一个低版本C51v959。重新链接了TOOLS.INI文件的正确位置，才使得构建过关了。

2.烧录程序

构建成功后的下一步就要把程序下载到51开发板啦，不再使用广告多多的STC-ISP了。

2.1 默认Shell下载程序

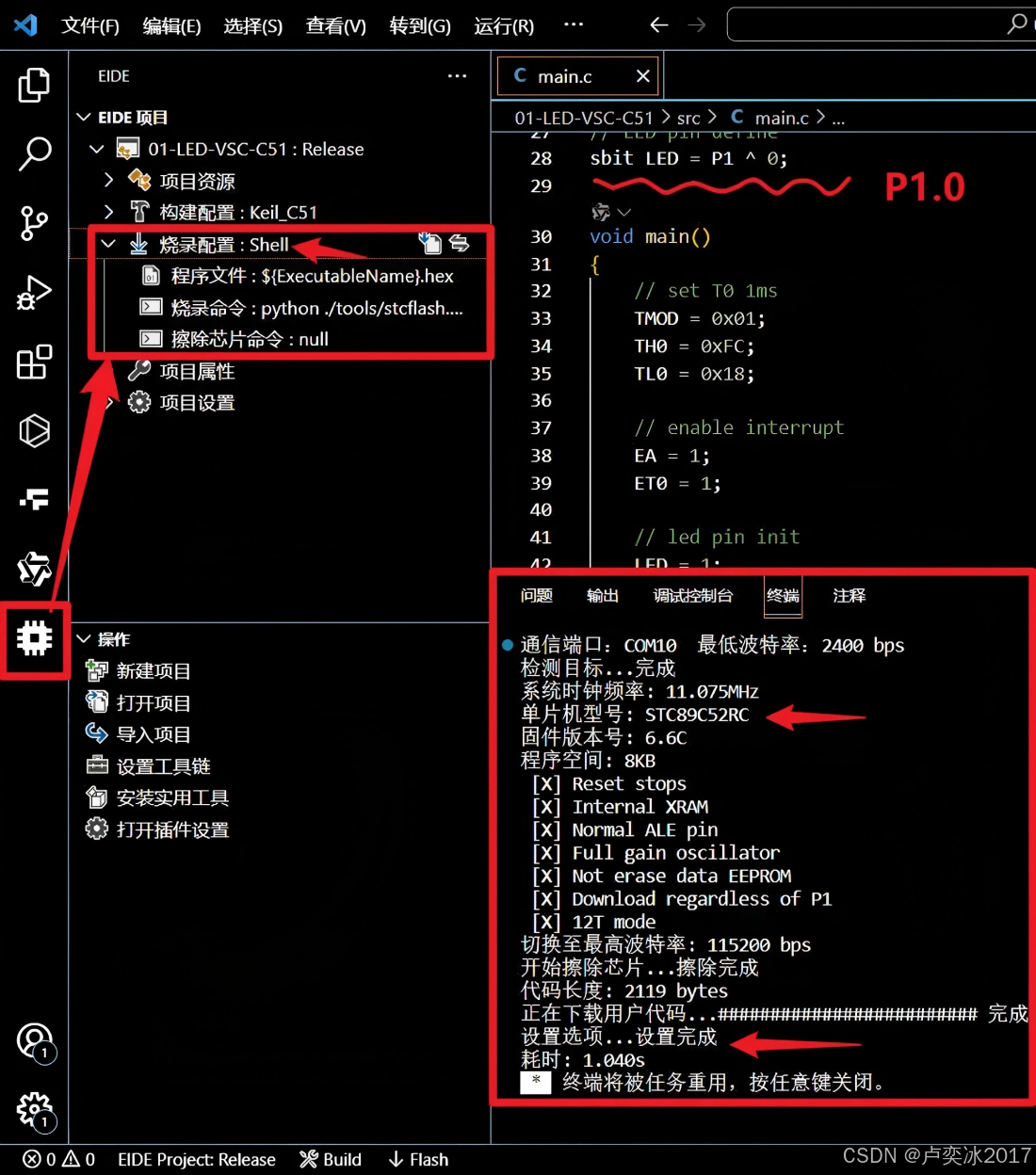

烧录配置：一般默认是Shell烧录脚本，点击右上角的“烧录”符号，可以在终端看到如下信息。

但如果烧录出现如下信息：

Traceback (most recent call last): File "E:\VSC_C51\test_VSC_C51\tools\stcflash.py", line 1412, in <module>

main()

File "E:\VSC_C51\test_VSC_C51\tools\stcflash.py", line 1408, in main

program(Programmer(conn, opts.protocol), code, opts.erase_eeprom)

File "E:\VSC_C51\test_VSC_C51\tools\stcflash.py", line 975, in program

prog.detect()

File "E:\VSC_C51\test_VSC_C51\tools\stcflash.py", line 517, in detect

raise IOError()

^^^^^^^^^^^^^^^

OSError

【通义灵码】说：stcflash.py 脚本在执行 detect 方法时抛出了一个 OSError 异常。最后的解决方案好像是把【烧录配置】由shell改为stcgal，详见步骤2.2。

2.2 配置下载器下载程序

烧录配置：如果不用Shell烧录脚本，则需要选择【stcgal】烧录（STC芯片专用。 ）

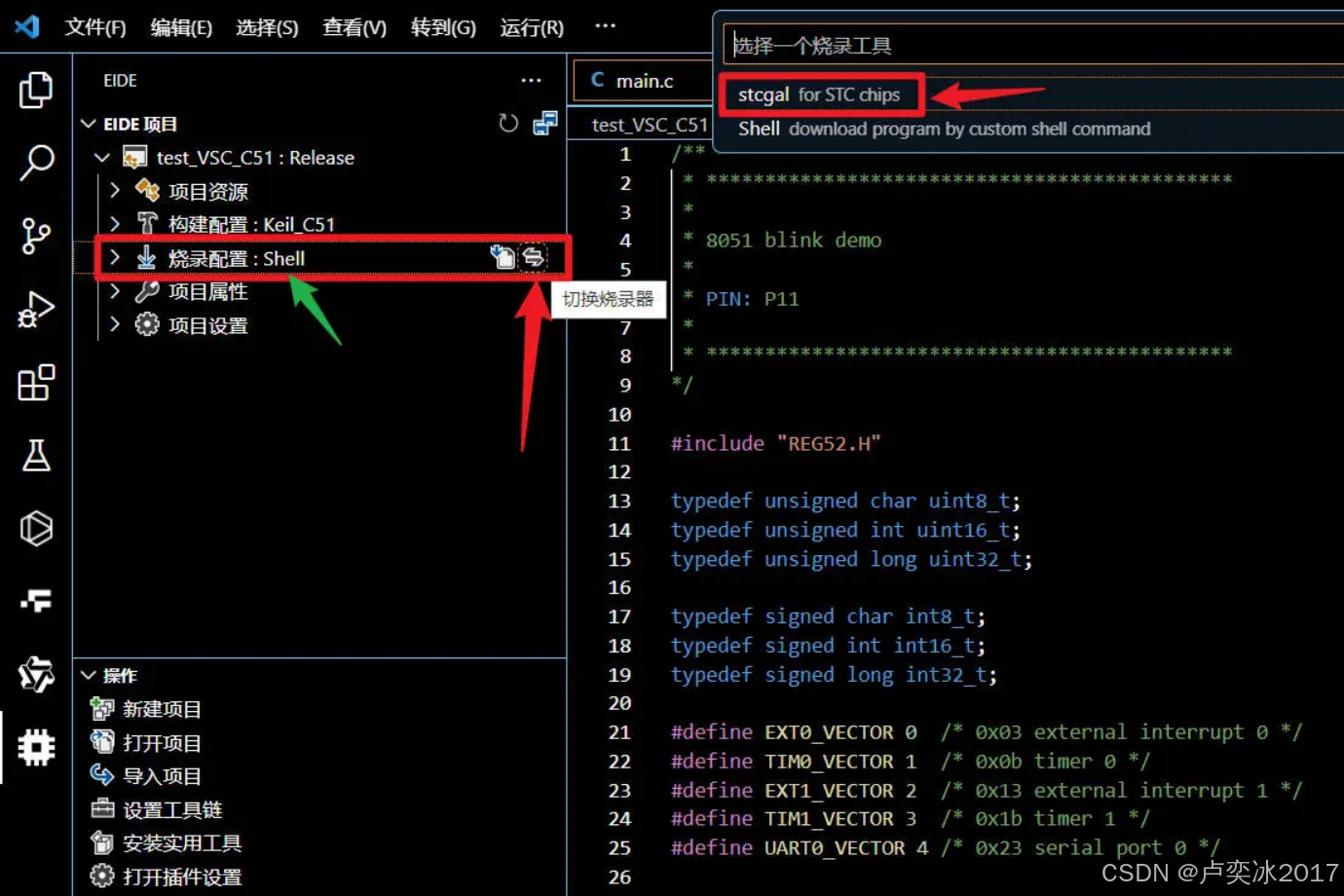

点击【烧录配置】右边的切换箭头，选择stcgal for STC chips。

这里需要通过命令行安装stcgal下载器

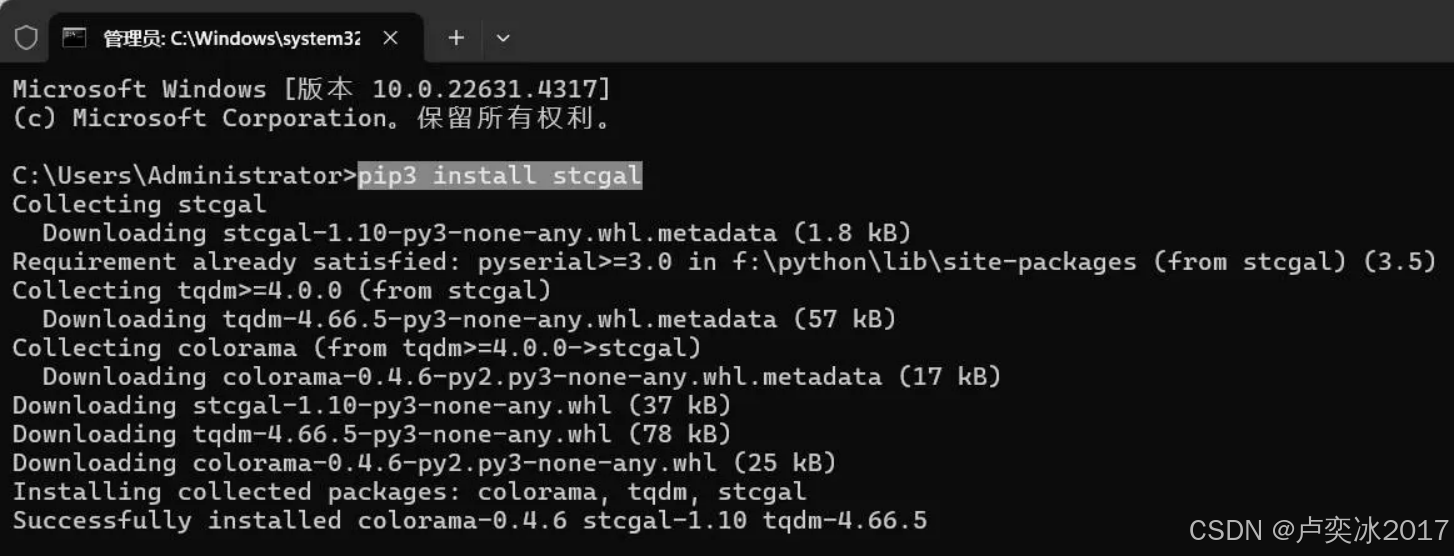

        pip安装： 在Win+R唤起的cmd窗口输入并执行： pip3 install stcgal

注意：请提前安装python 3.13.x，并添加路径到Path环境变量

2.3 点击烧录

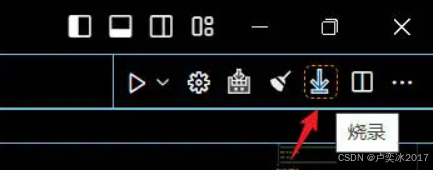

点击右上角的“烧录”符号

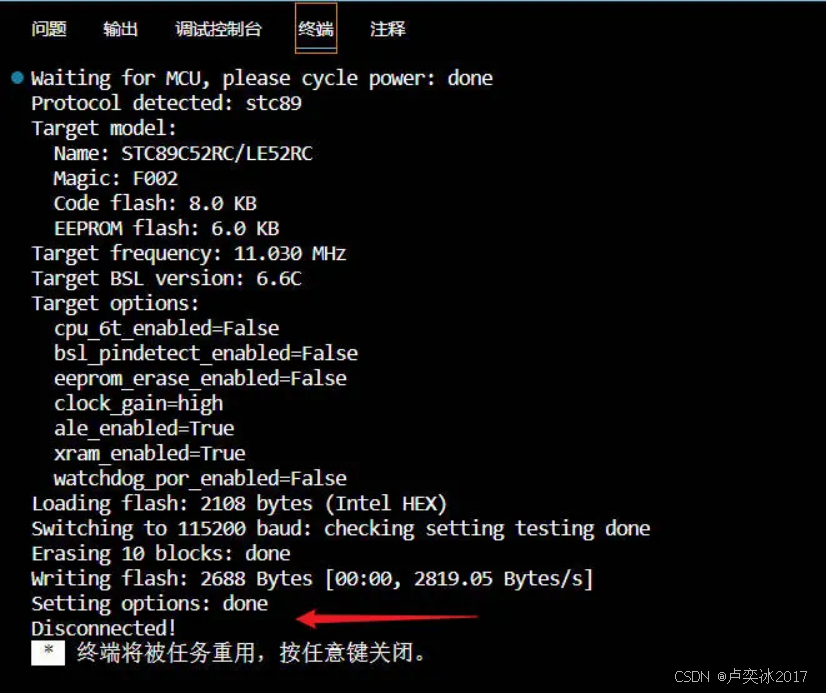

等待MCU重新上电，写Flash的进度条跑动起来……

烧录完成，程序成功下载到开发板

打包模板

对于当前项目，可以将其创建为模板并将模板打包，供之后开发其他同类型的项目使用。

在项目名称处右击，导出为【EIDE模板】，当前项目的路径中会自动生成一个EPT类型文件。

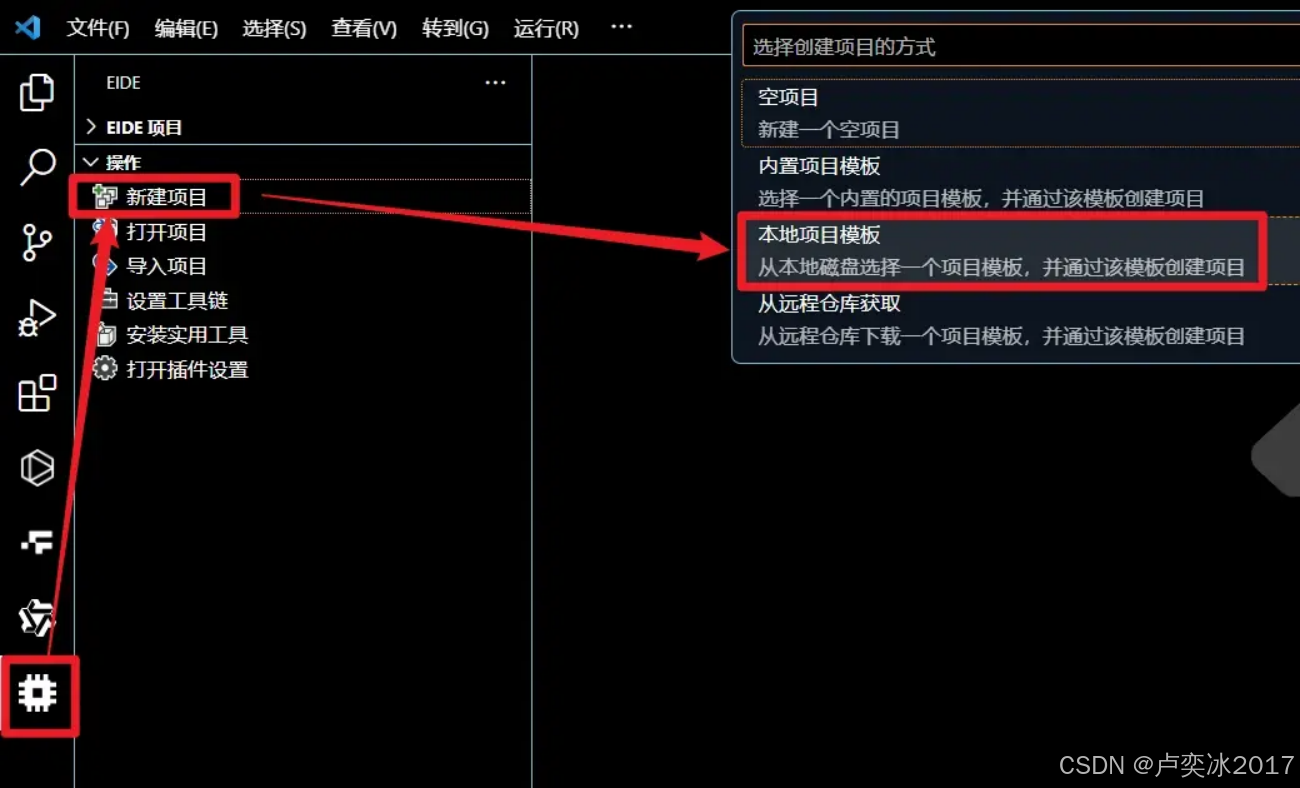

之后新建项目如果想基于这个模板，在新建项目的时候，不要点【空项目】 Empty Project，应该选择 【本地项目模板】Local Template。

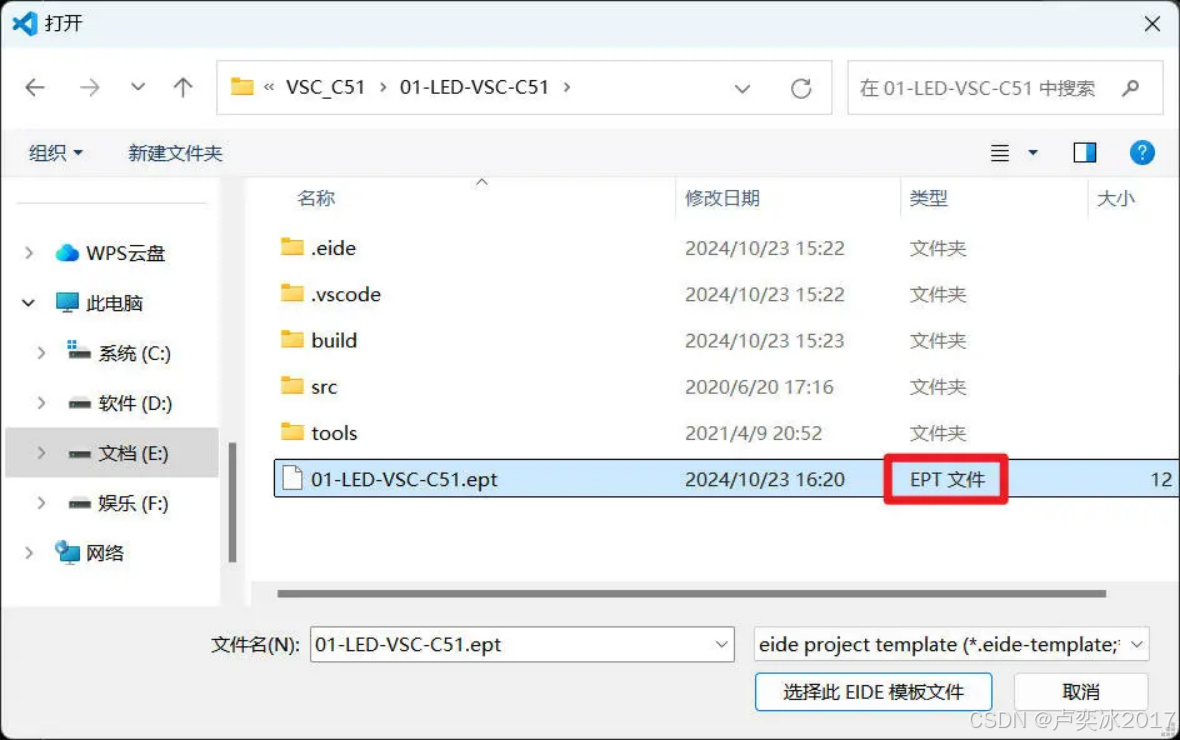

然后根据模板的路径，选择相应的 【*.ept 】文件就可以了。

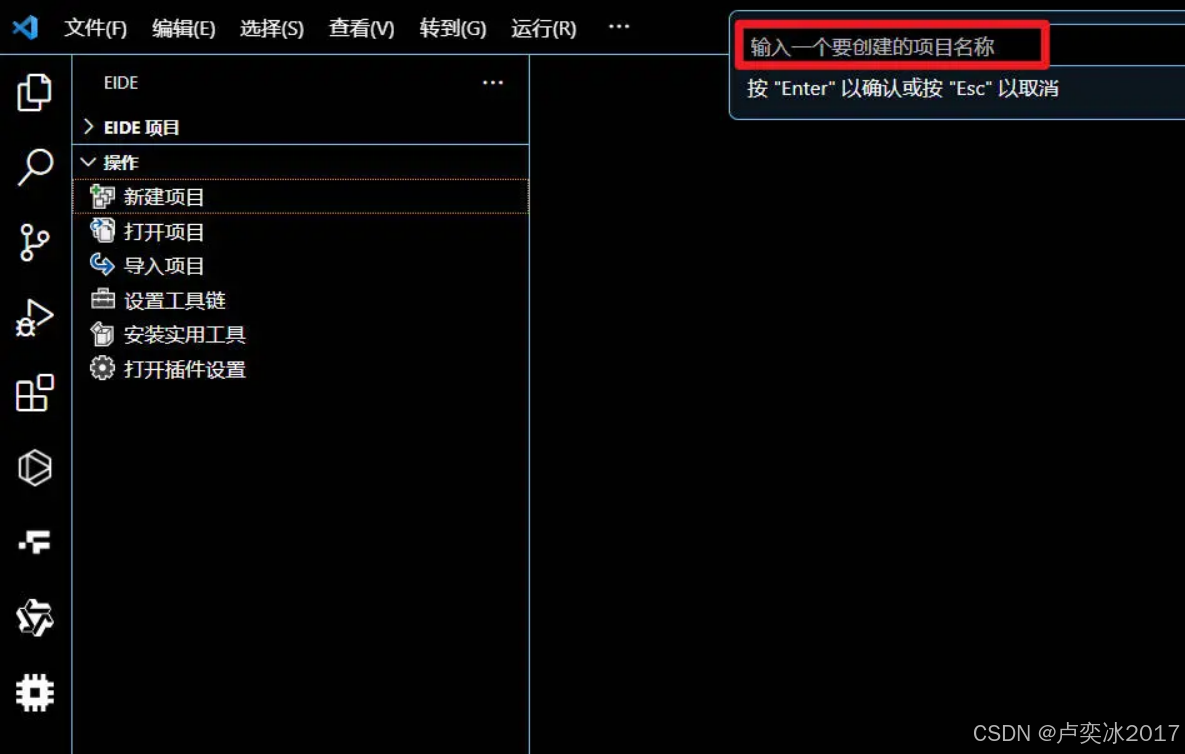

继续输入一个要新创建的项目名称

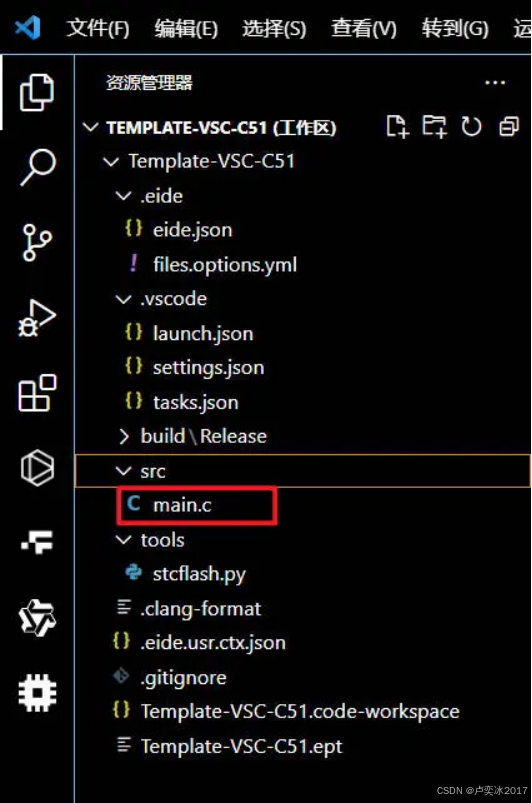

最后给大家上一个项目的完整目录的截图

不当之处，还请各位小友指正，感激不尽~
