华农FPGA实验_实验五 十六进制7段数码管驱动电路的设计

一 实验目的

1、熟悉利用Quartus II 9.0 软件开发数字电路的基本流程以及熟悉Quartus II软件的操作。

2、了解使用VHDL语言和原理图设计进行HDL描述的实现方法。

3、掌握十六进制7段数码管驱动电路的基本设计思路，软件环境参数配置，时序仿真，管脚分配，并且利用JTAG接口进行下载的常规设计流程。

4、掌握使用SIGNALTAP II进行硬件采样的具体过程。

二 实验前的准备

1、将红色的MODUL_SEL拨码开关组合的1、2、8拨上，3、4、5、6、7拨下，使数码管显示当前模式为：C1.

2、检查JTAG TO USB转换接口和USB连接线的连接，并且将JTAG线连接到核心板上的JTAG接口（核心板的第二个十针的插口）处。

三 实验要求

掌握十六进制7段数码管显示译码的原理，实现对应的显示译码器VHDL设计方案。

四 实验内容

（一）十六进制7段数码显示译码器的设计

1、建立工程DECL7S，参考课本P140，结合实验设计4-4的实验原理，以文本输入的方式，给出十六进制7段数码显示译码器的VHDL设计方案。

2、将设计好的VHDL译码方案在Quartus II上进行编译、综合，并进行功能仿真，将仿真数据写入实验报告，并给出详细解释。

（二）十六进制7段数码显示译码器的硬件测试

1、引脚锁定（附录1）及硬件测试。将显示译码器的VHDL设计下载到FPGA上。

2、输入码用实验箱上的拨码组合控制，输出码用实验箱上的7个LED显示。

3、根据LED的显示情况对显示译码器硬件功能进行总结。

（三）计数器和显示译码器的连接设计

1、建立工程DIGIDISP，根据课本P140，图4-75的顶层文件原理图，将一个4位计数器和显示译码电路连接起来，使用原理图输入方法实现VHDL的设计。

2、对计数器和显示译码器相连接的设计方案进行综合、时序仿真，将仿真波形记录于实验报告中，并给出对应解释。

3、将计数器和显示译码器相连接的设计方案下载到FPGA中，要求，引脚锁定分别为CLOCK0与50MHz（或按键F1）锁定，RST0、ENA0与拨码SW1A、SW2A锁定，显示译码输出信号端口与LED[6..0]锁定，进位输出锁定LED7。

4、采用SIGNALTAP II采集数据，要求，CLOCK0与50MHz的时钟输入锁定，RST0、ENA0与拨码SW1A、SW2A锁定，显示译码输出信号端口与LED[6..0]锁定，进位输出锁定LED7。采用50MHz的采样信号，采样深度128，以ENA0的上升沿作为触发，对显示译码输出信号LED[6..0]和cout0的硬件信号进行采集，并将采集到的信号写入实验报告，并加以说明。

五 实验电路设计、仿真与硬件测试分析

1. 组成模块设计代码图

十六进制计数器模块代码如图所示：

十六进制计数器模块代码图

DECL7S模块设计代码如图所示

DECL7S的代码图

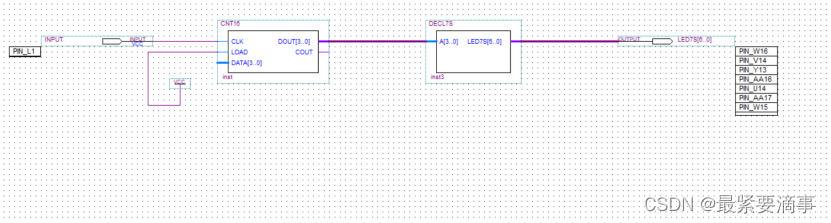

计数器与译码器连接电路电路图如图所示

计数器与译码器连接电路电路图

1. RTL图

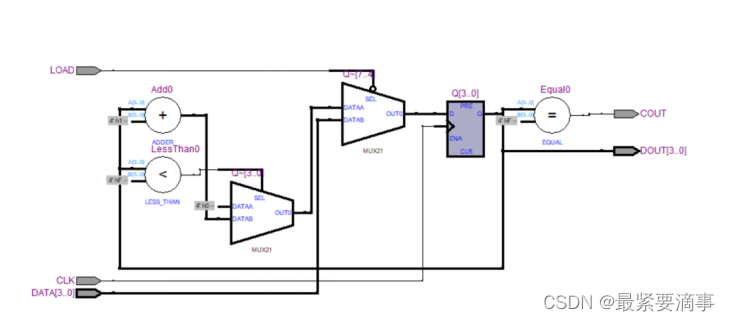

十六进制计数器RTL图如图所示:

十六进制计数器RTL图

分析：

CLK	时钟信号，用于触发计数器的工作。
LOAD	加载信号，当为低电平（'0'）时，将输入的四位二进制数据加载到计数器。 如果加载信号（LOAD）为低电平，将输入的四位数据加载到计数器中。 如果加载信号为高电平，检查计数器值是否小于15，如果是，则递增计数器值，否则将计数器值重置为零。
DATA	四位二进制输入数据，用于加载到计数器。
DOUT	四位输出，表示当前计数器的值。输出当前计数器值到 DOUT。
COUT	进位输出，当计数器值达到15时为高电平（'1'），否则为低电平（'0'）。如果计数器值等于 "1111"（十进制15），设置进位信号 COUT 为高电平，否则为低电平。
Q	一个四位的变量，用于存储当前计数值。
CLK	当时钟信号（CLK）的上升沿发生时，处理过程被触发。

十六进制DECL7S模块RTL图如图所示

十六进制DECL7S模块RTL图

分析：

A：四位输入二进制信号，用于选择要显示的数字。

LED7S：七段数码管的七个输出，用于显示对应的数字。

当输入信号 A 改变时，处理过程被触发。

使用 CASE 语句根据输入信号的不同值选择相应的输出值，将其赋给 LED7S。

输入值 A 的不同二进制模式分别对应不同的数字：

"0000" 对应 "1111111"

"0001" 对应 "0000110"

...

"1011" 对应 "0110001"

其他情况（WHEN OTHERS）设置 LED7S 为空（NULL）。

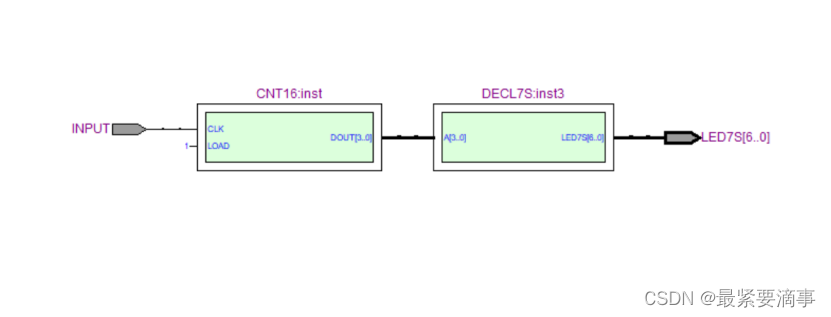

十六进制计数器与译码器连接RTL图如图所示

十六进制计数器与译码器连接RTL图

1. 时序仿真图

十六进制计数器时序仿真图如图所示

十六进制计数器时序仿真图

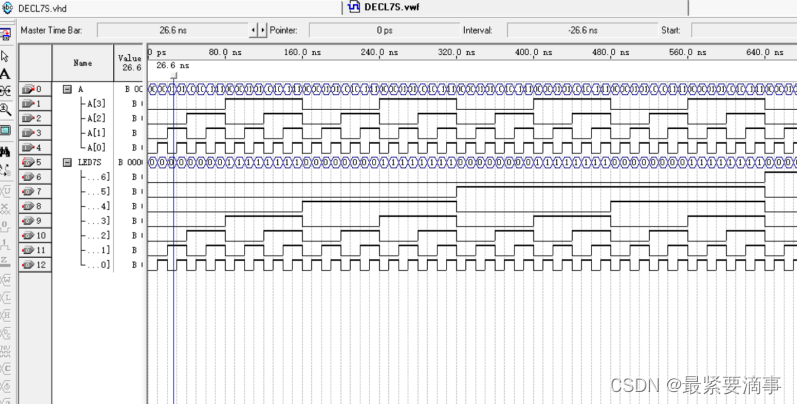

十六进制DECL7S模块时序仿真图如图所示

十六进制DECL7S模块时序仿真图

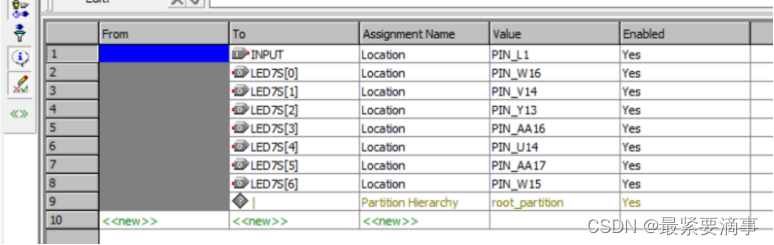

总体电路连接部分引脚绑定图如图所示

总体电路连接部分引脚绑定图

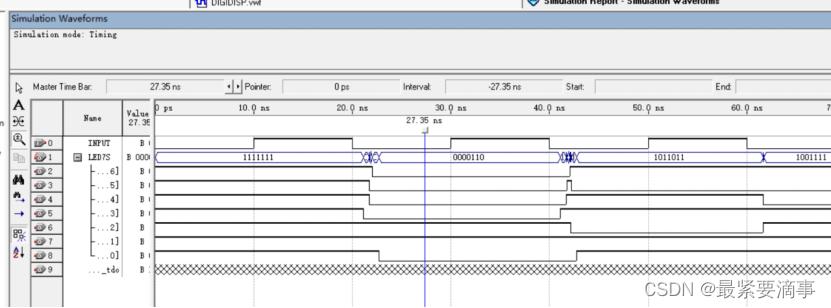

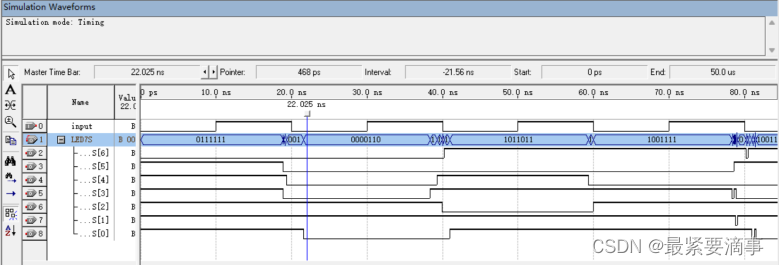

十六进制计数器与译码器连接总体时序仿真图如图所示

十六进制计数器与译码器连接总体时序仿真图

1. 硬件电路测试

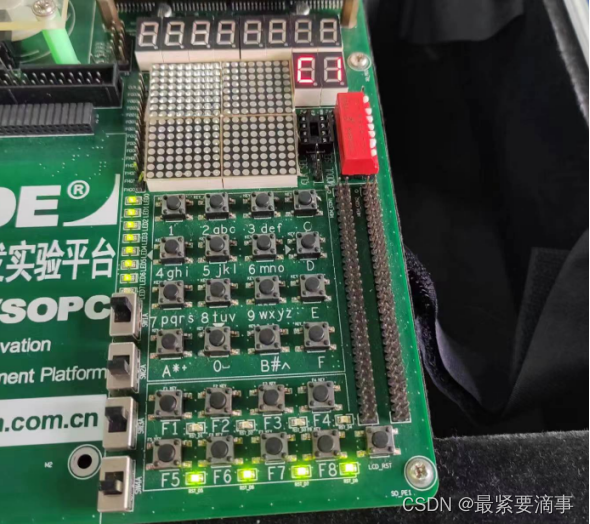

硬件电路测试图

分析：把计数输出给显示的输入

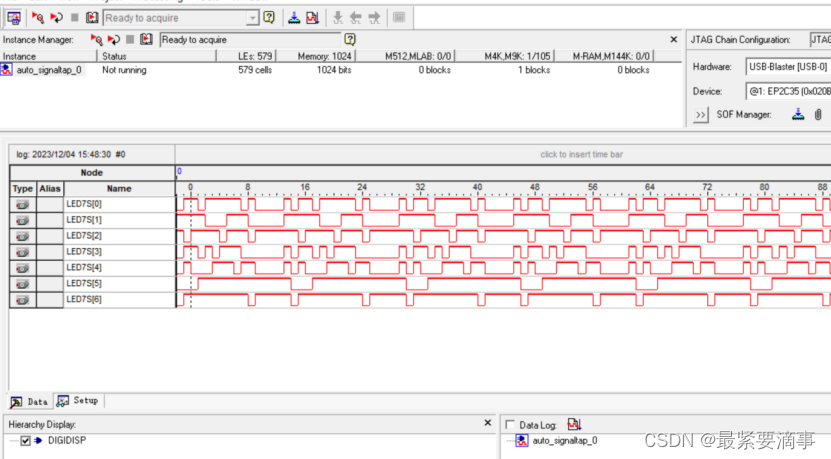

（6）SignalTAP II运行结果

SignalTAP II运行结果图

运行结果分析：

计数部分	实现了一个四位的十六进制计数器，可以通过时钟信号递增，并通过加载信号加载新的计数值。
进位信号 COUT	进位信号 COUT 在计数器值达到15时置为高电平，表示一个十六进制循环。 输出 DOUT 是当前计数器的二进制表示。
输出 DOUT	输出 DOUT 是当前计数器的二进制表示。
显示部分	将四位输入二进制数映射到相应的七段数码管输出，以显示对应的数字。
通过使用 CASE 语句，每个输入模式都有一个明确定义的输出。

六．实验结论

由仿真试验可知：

（1）设计功能正确，对应真值表，实现了十六进制7段数码管显示译码器的VHDL设计；

（2）该十六进制7段数码管驱动电路由一个十六进制计数器和一个译码器构成，十六进制计数器输出的7位分别接图3译码器的输入，译码器的输出接共阴极数码管，高位在左低位在右，数码管高电平有效。

由硬件测试可知

（1）硬件测试成功，成功绑定了对应端口。

（2）从Signal Tap II结果观察得知，可以实现计数，完成了实现了对应电路的设计。
