大家好,这是我在平台上分享的第一篇博客,是有关于555集成定时器的应用实验的一些过程以及结论分析。具体内容如下:

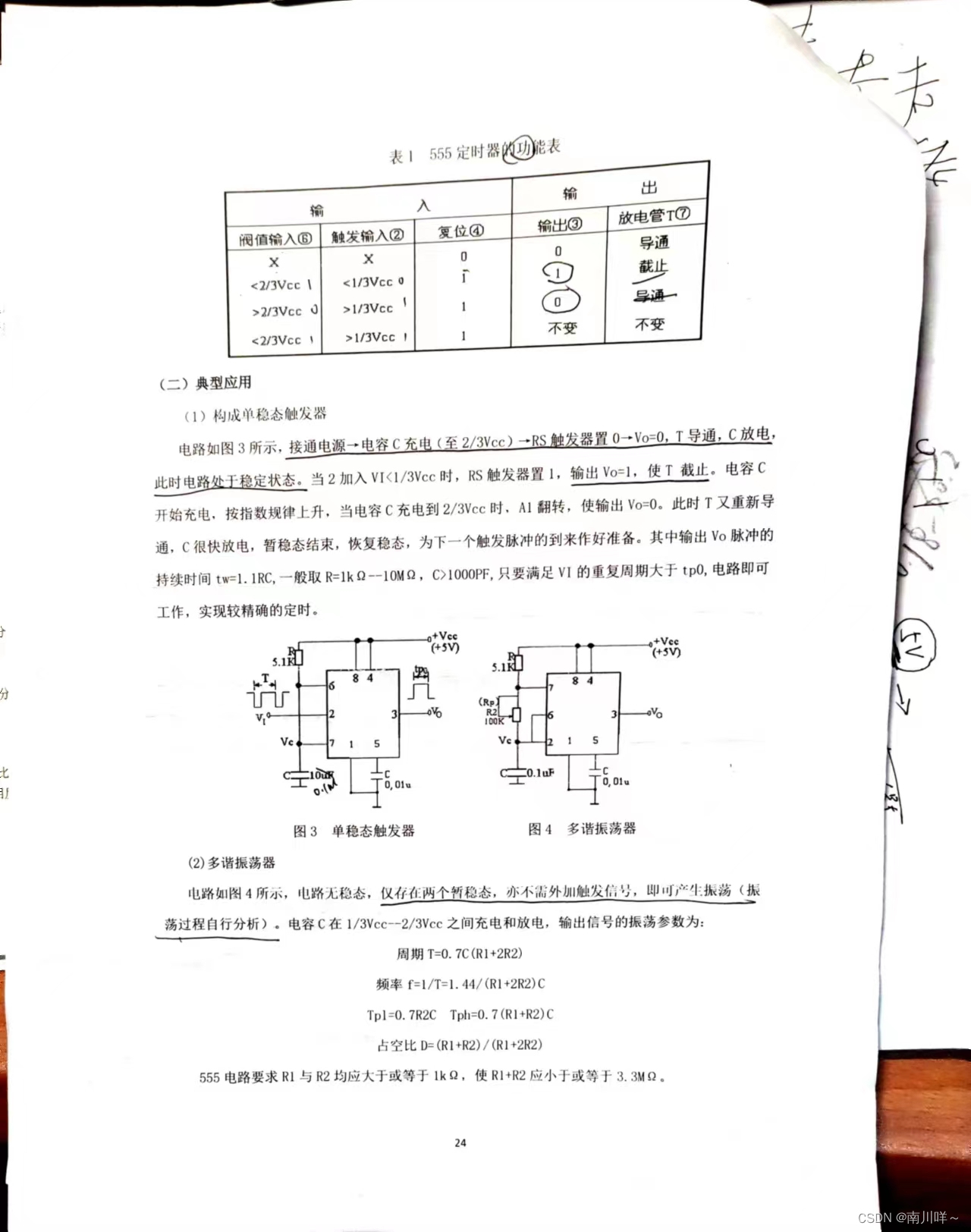

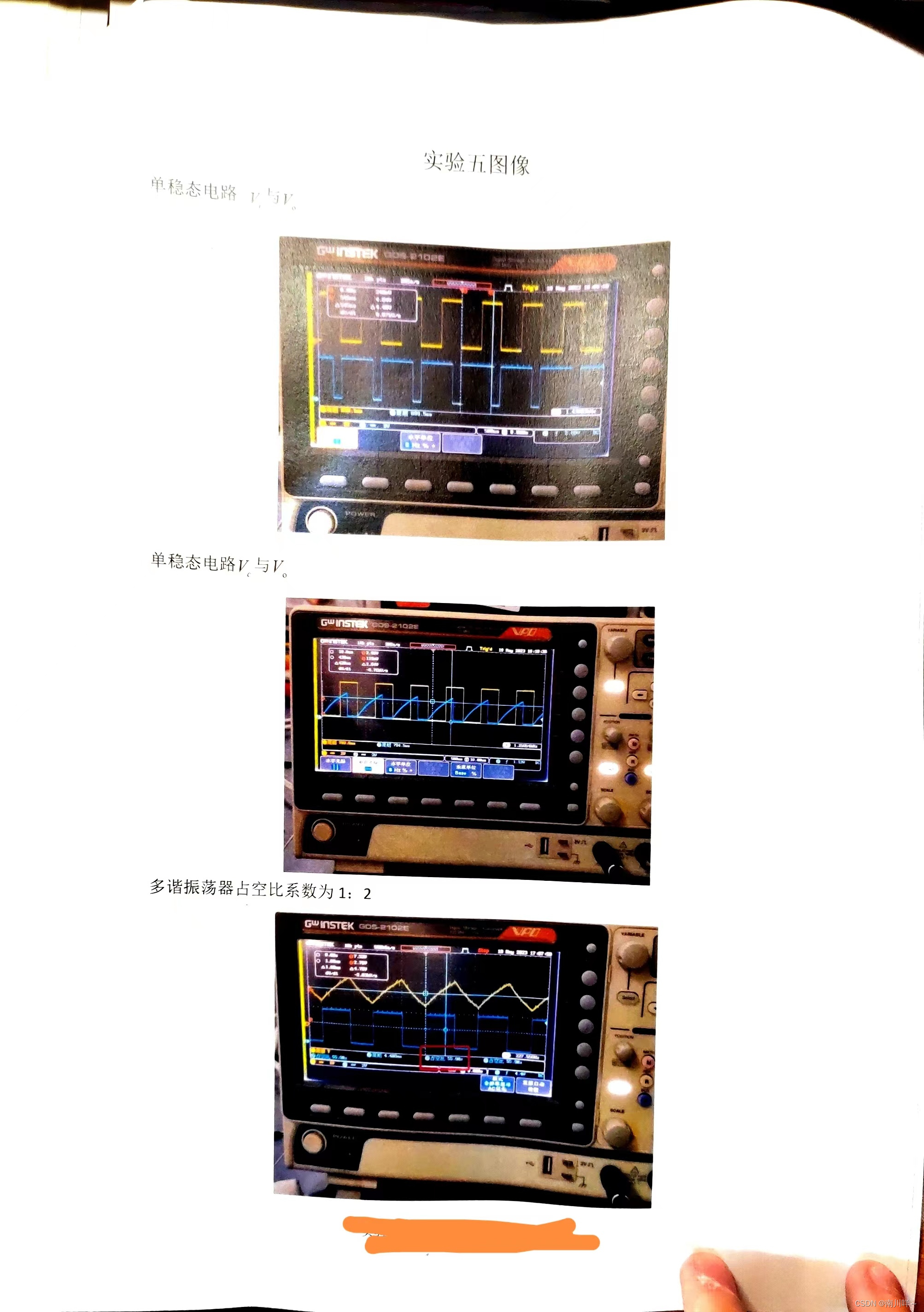

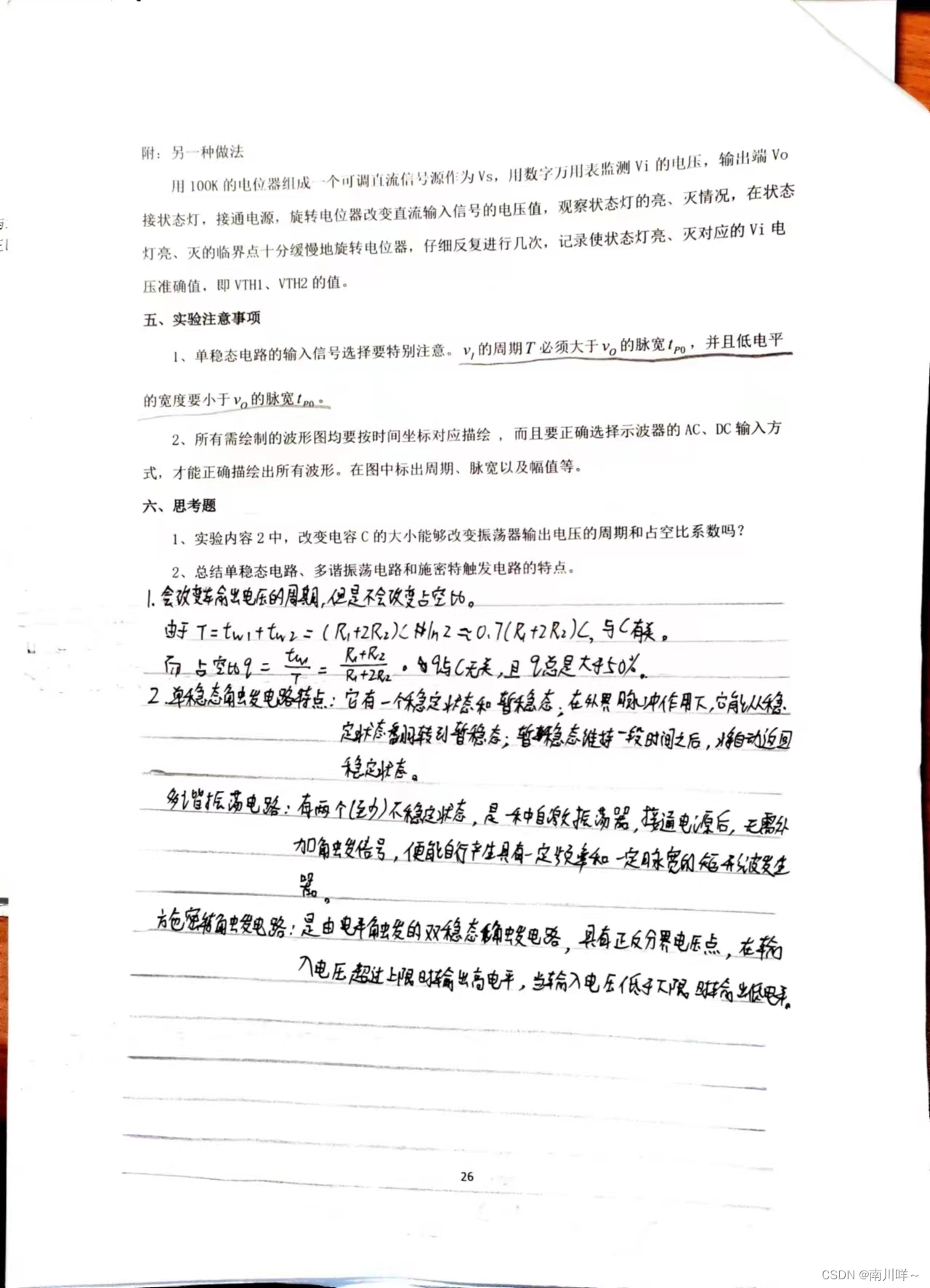

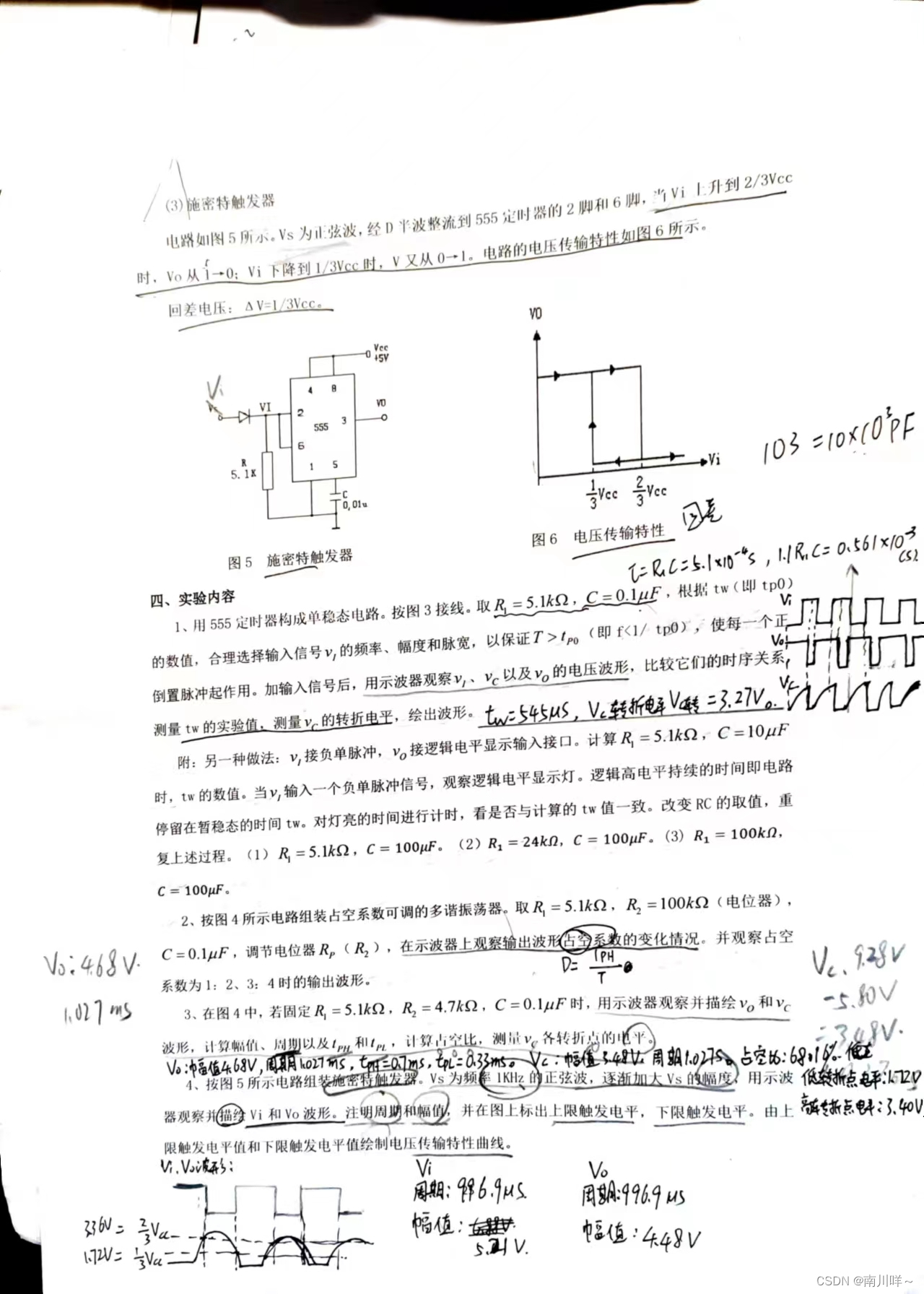

下面是一些实验的原图

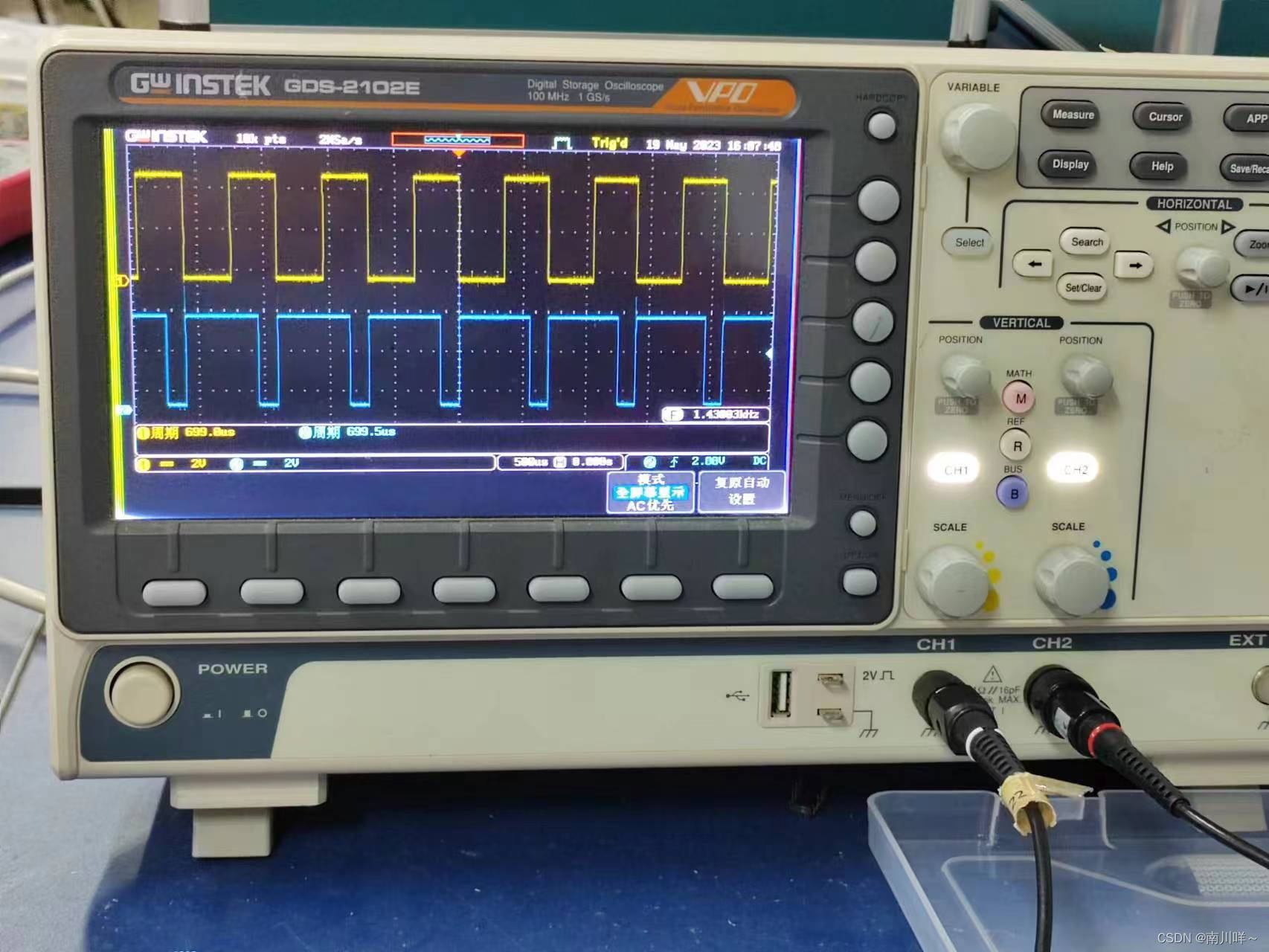

P1.单稳态触发电路的Vi和Vo

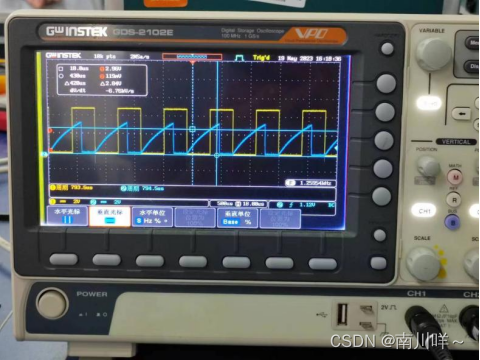

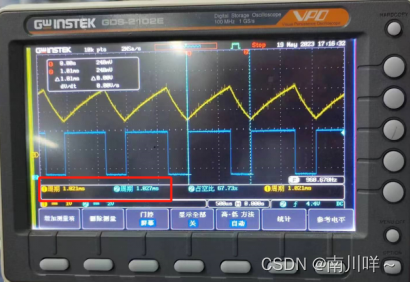

单稳态电路的Vc和Vo:
多谐振荡器占空比系数为1:2。

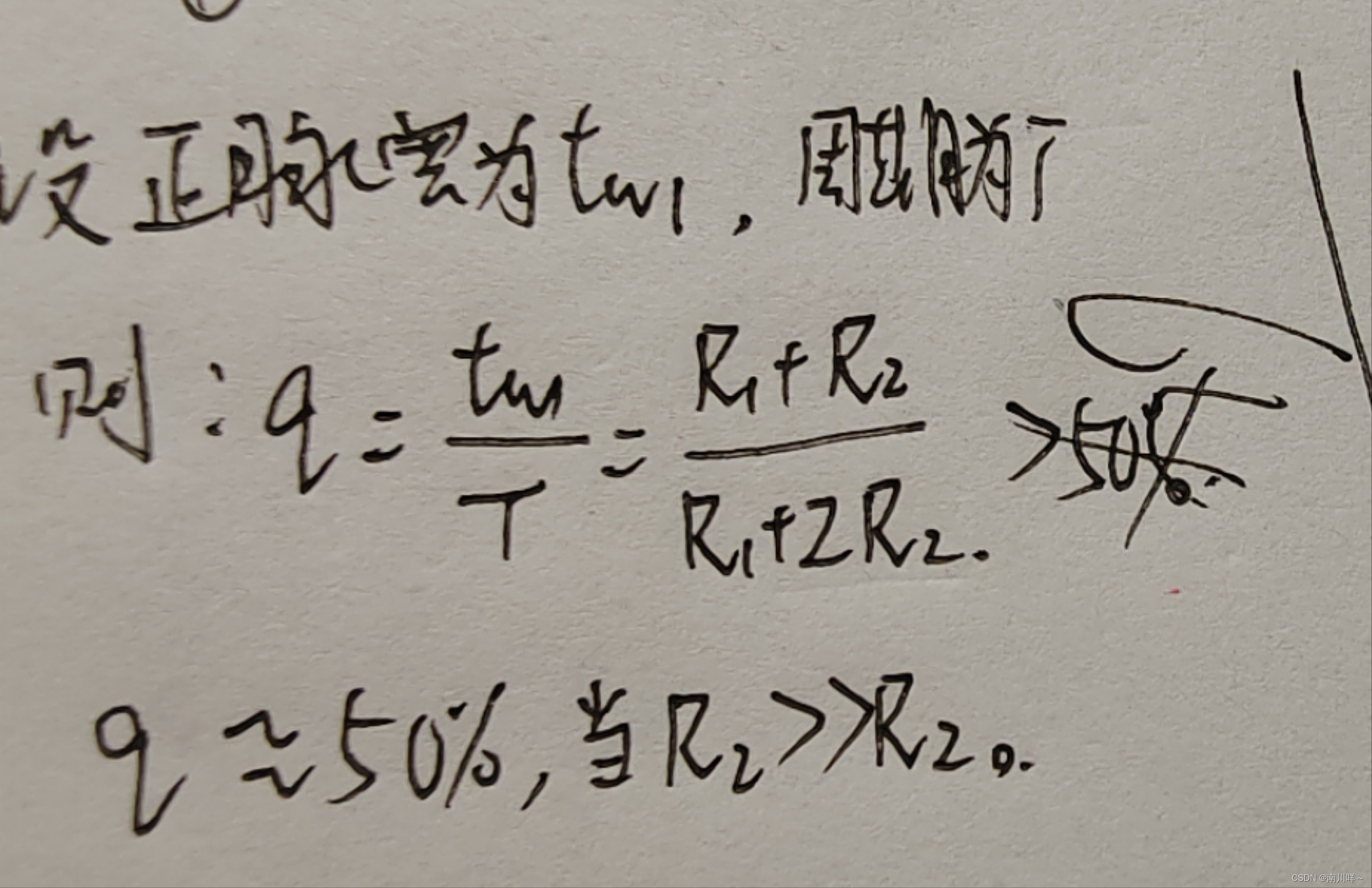

这里我解释以下为什么占空比不可能达到50%,而是只能接近50%。

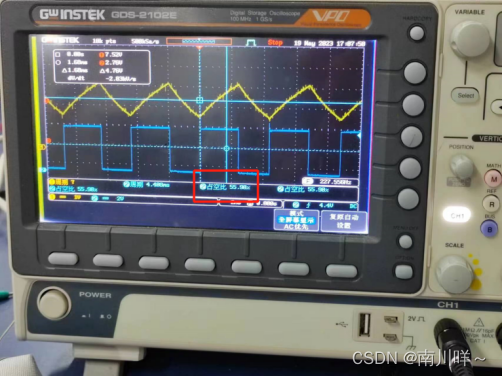

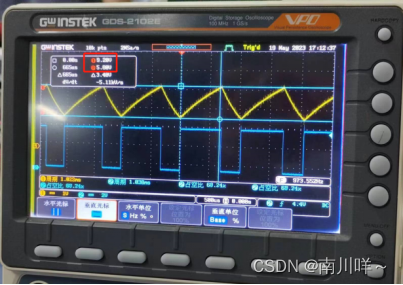

多谐振荡器占空比系数为3:4

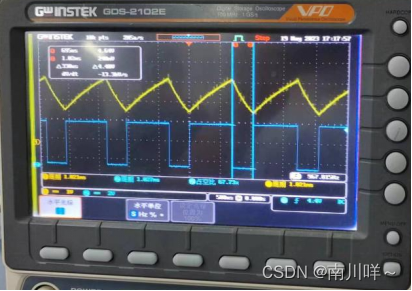

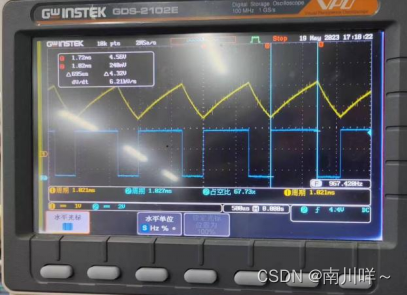

多谐振荡器Vc和Vo的图像(以下分别展示幅值,周期,TPH和TPL):

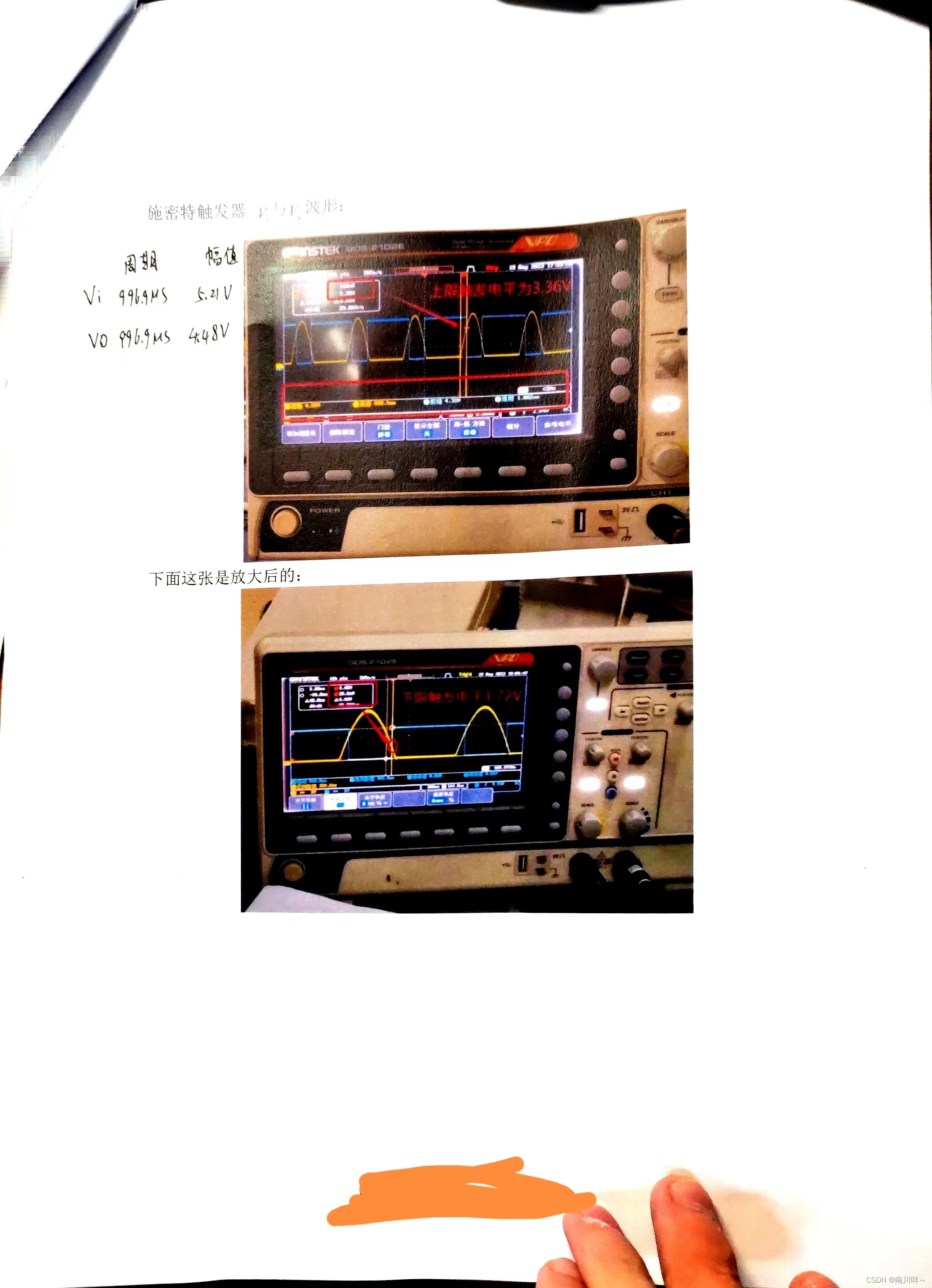

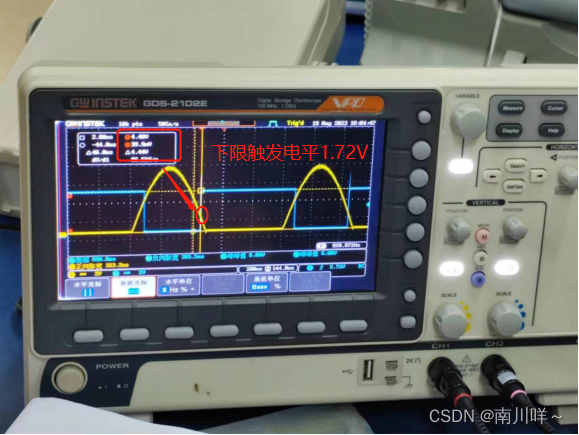

施密特触发器Vi和Vo波形:
下面这张是放大后的:
以上就是实验所有内容了。实验结果还算顺利,结尾还得到了老师的表扬,事实上不可能事事顺利,总会有失败,是常态。我永远秉持着求知的态度,向前进发。我是小白,我有大厂梦,希望将来想做的事情都能做成。
