最近刚开始学ad,最开始就不小心把右边的工具栏叉掉了,这时候找不到恢复的方法.

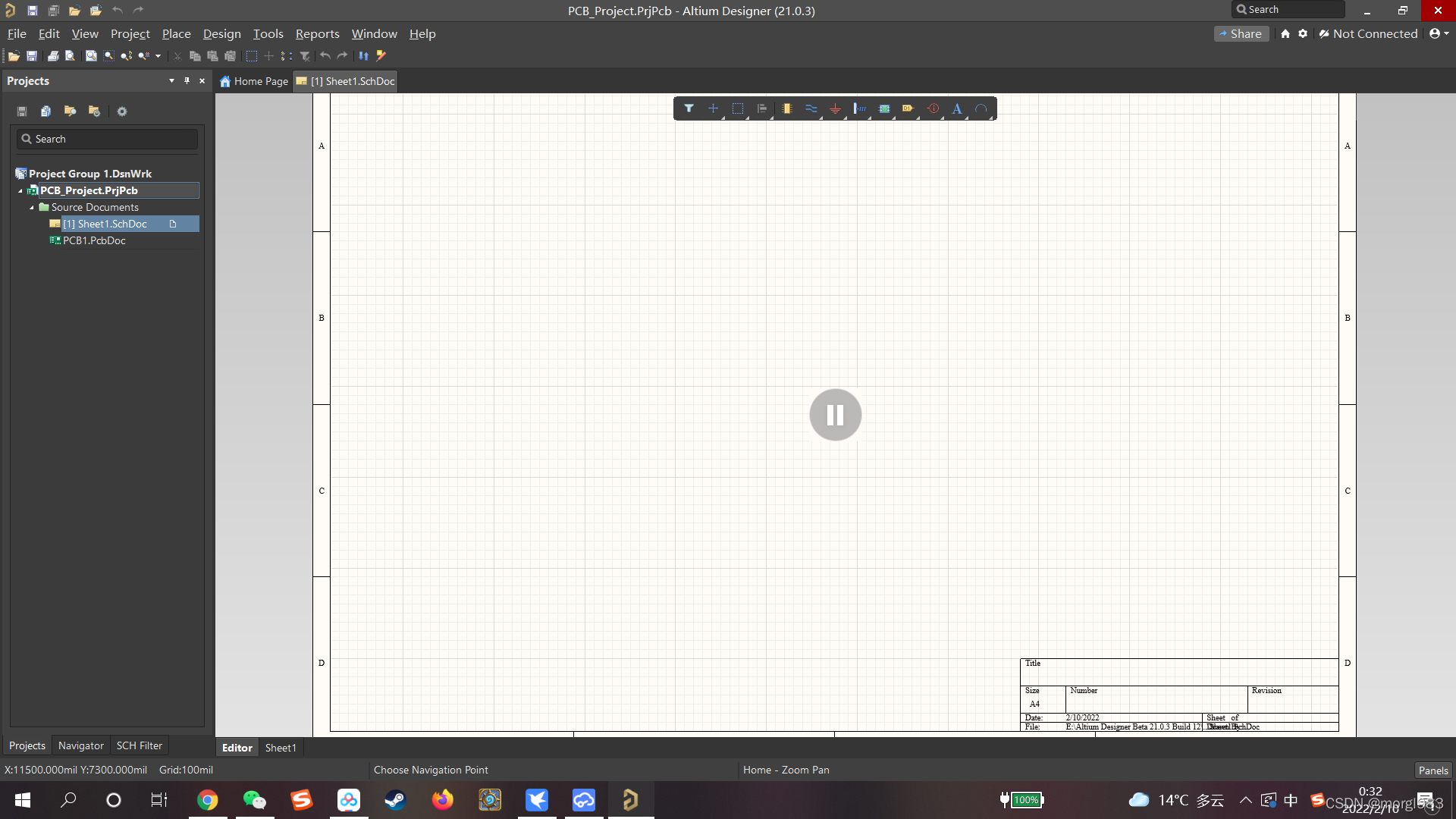

右侧工具栏被隐藏如下图

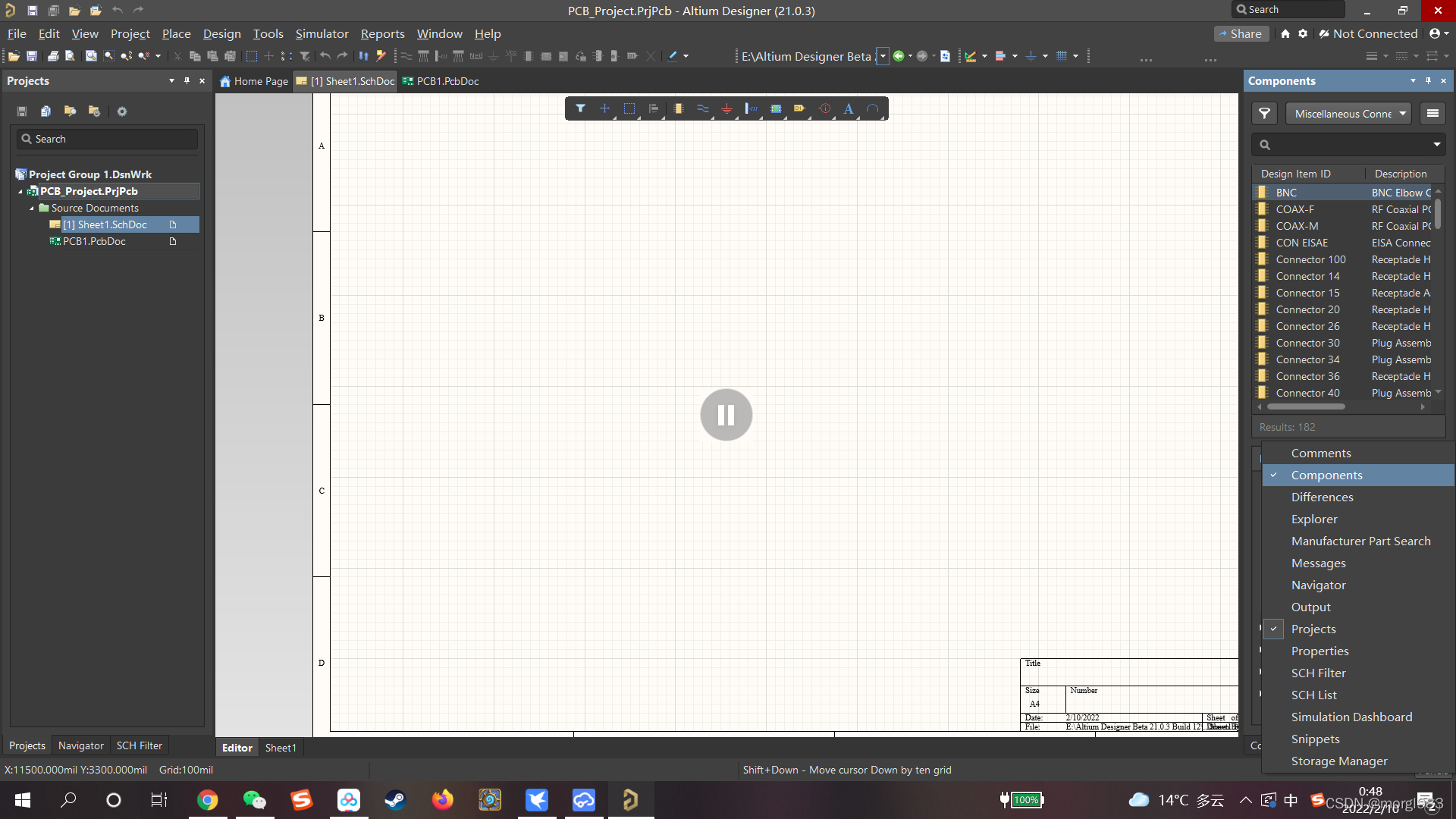

解决办法:找到右下角panels 把你需要的内容打钩 (例如component就是元件库)这样就恢复了
