VGA高速PCB布局布线设计规范

VGA概述

早前大多数的计算机和外部显示设备的连接还是通过模拟VGA接口进行的，计算机内部以数字方式生成的显示图像信息，被显卡中的数字/模拟转换器转变为R、G、Ｂ三原色信号和行、场同步信号，信号通过电缆传输到显示设备中。对于模拟显示设备，比如说模拟CRT显示器，信号被直接送到相应的处理电路，驱动控制显像管生成图像；而对于LCD、DLP等数字显示设备，显示设备中需配置相应的Ａ/Ｄ（模拟/数字）转换器，将模拟信号转变为数字信号。在经过Ｄ/Ａ和Ａ/Ｄ这两次转换后，不可避免地造成了一些图像细节的损失。VGA接口应用于CRT显示器无可厚非，但用于连接液晶之类的显示设备，则转换过程的图像损失会使显示效果略微下降。

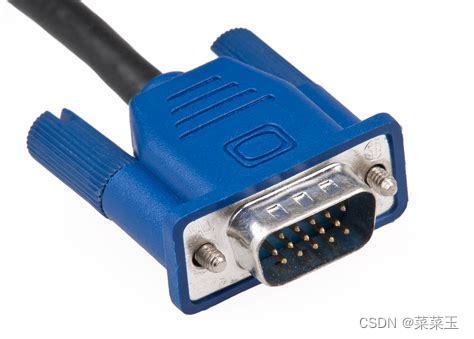

VGA连接器用于显示设备，用于将计算机连接到显示器，投影仪或电视。

VGA接口管脚定义
