STM32F103的流水灯点亮版本1——寄存器地址操作

前言
实验目的
硬件简介
代码编写

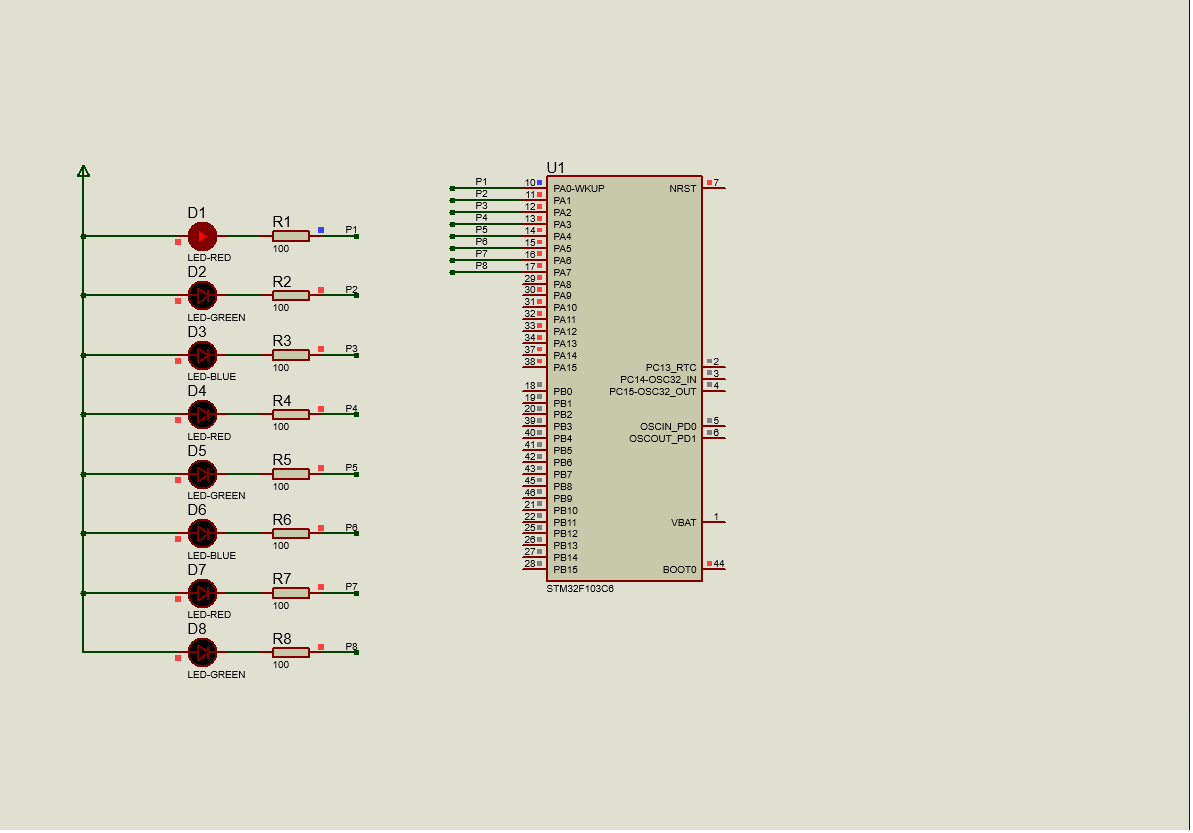

Proteus仿真

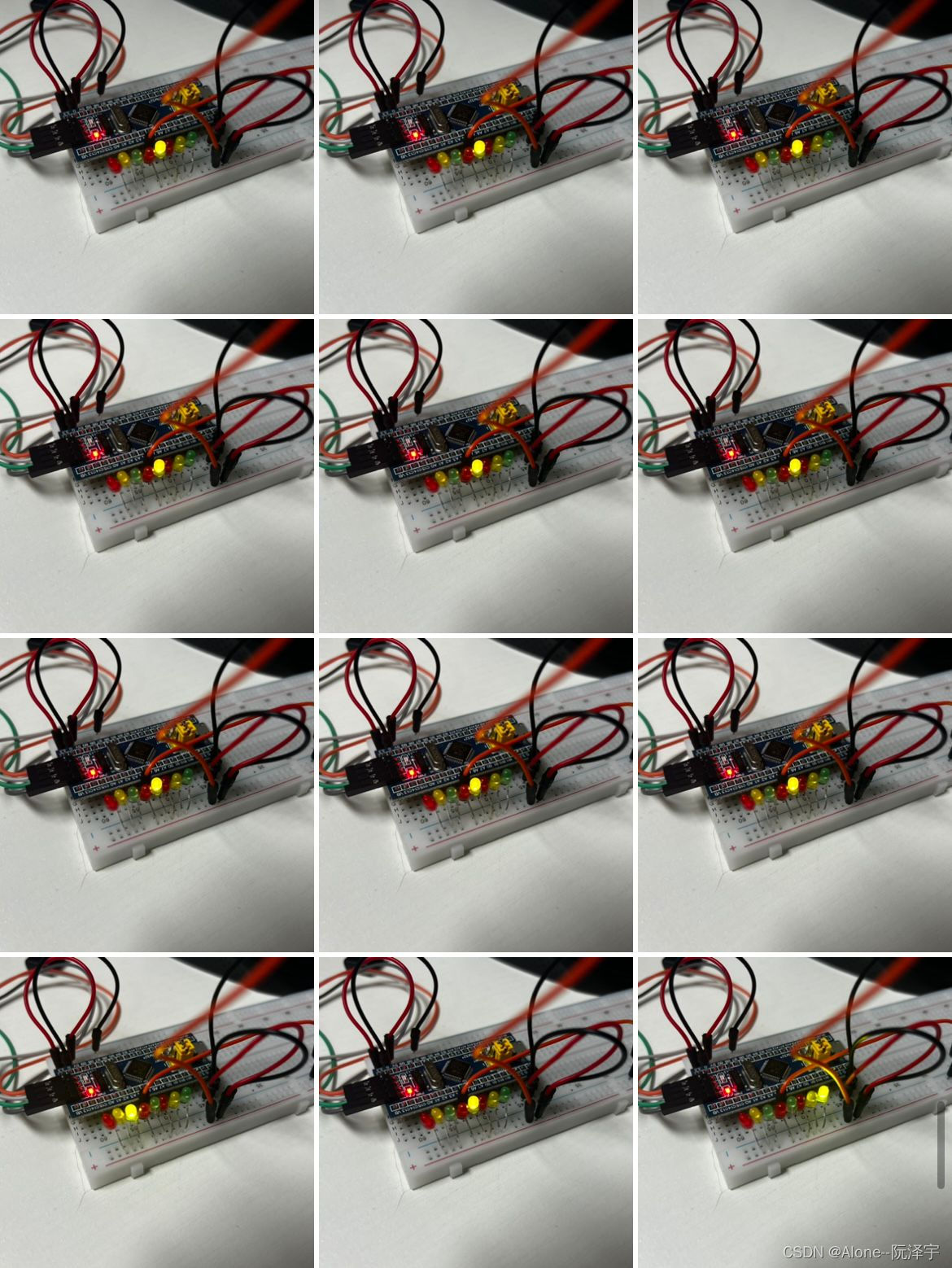

硬件仿真结果

前言

STM32最小系统板LED流水灯实验报告
前言
本次实验是利用STM32最小系统开发板实现LED流水灯的实验。STM32最小系统开发板采用STMicroelectronics生产的STM32F103C8T6微控制器,集成了丰富的外设资源,是一款非常适合学习和应用开发的低成本单片机开发板。
实验的目的是了解STM32单片机的GPIO输出功能,并利用Proteus软件设计原理图并进行仿真,验证设计是否正确。实验分为以下几个步骤:

了解STM32最小系统开发板的主要电路结构;

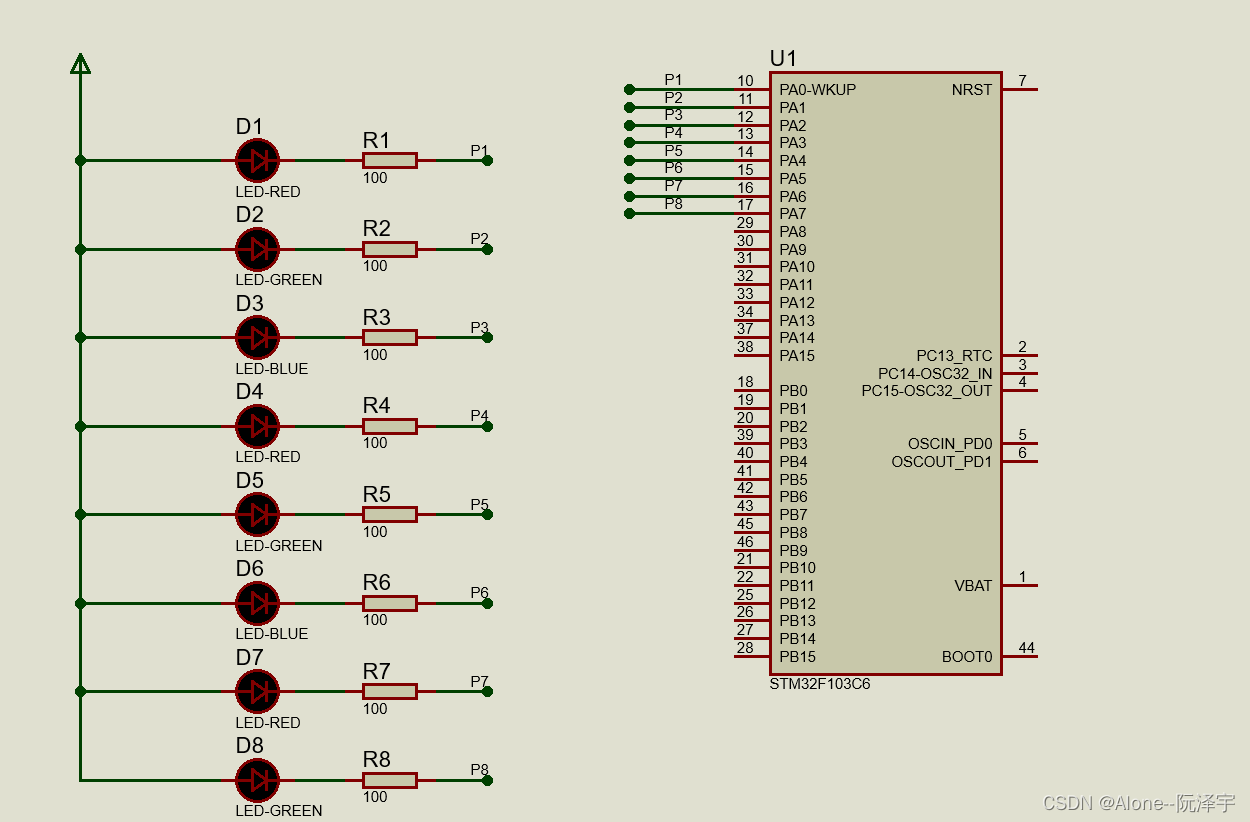

利用Proteus设计STM32最小系统板LED流水灯原理图;
编写C语言程序控制LED顺序点亮;

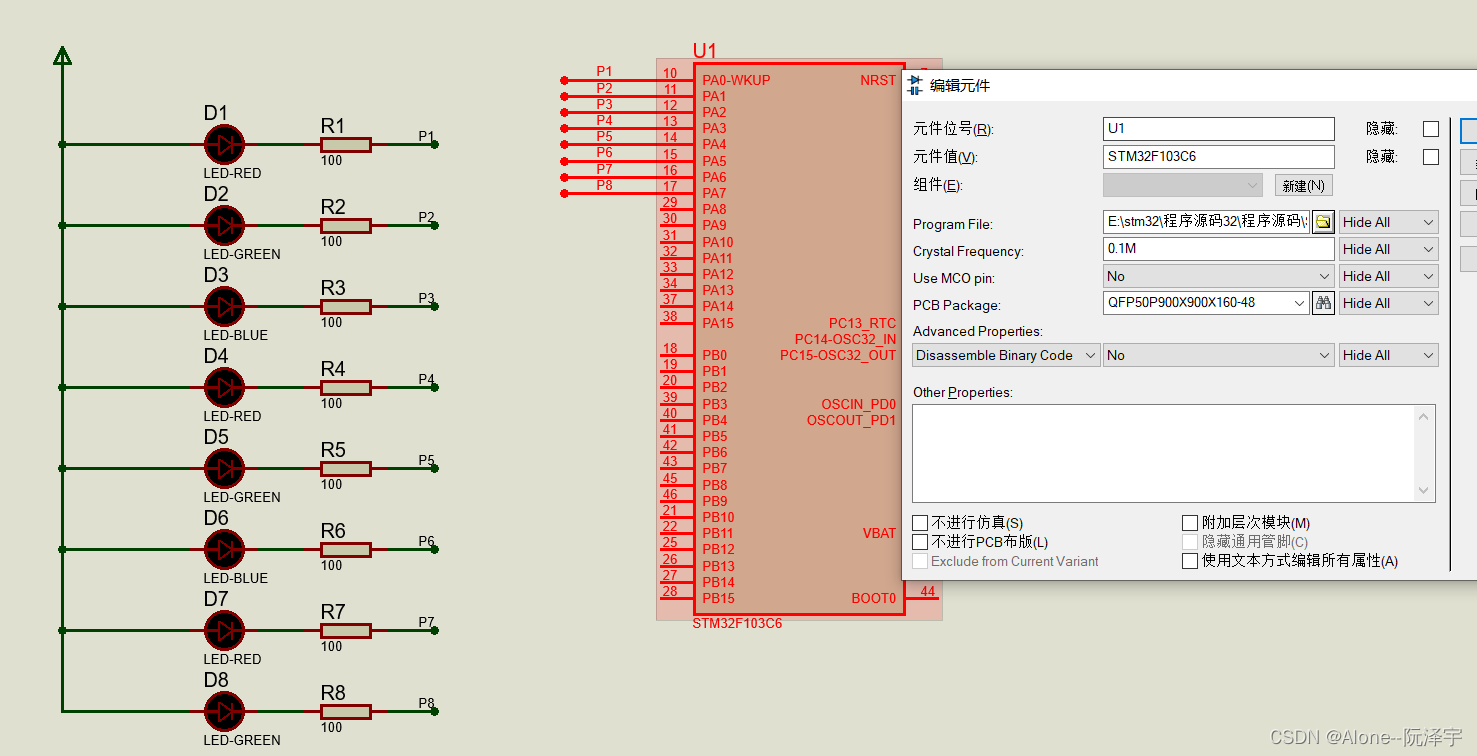

将程序下载到单片机内部模型进行仿真;
观察仿真结果与设计是否一致。

实验目的

了解STM32最小系统开发板的主要电路结构;
熟悉STM32单片机的GPIO输出功能;
设计STM32最小系统板LED流水灯实验原理图;
使用Proteus软件对原理图进行仿真,验证实验设计是否正确。

硬件简介

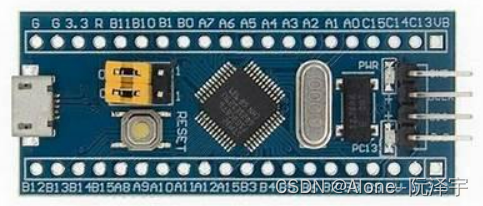

STM32最小系统核心板(STM32F103C8T6,又称STM32 Blue Bill开发板)是一款低成本的STM32单片机开发板,它采用了STMicroelectronics生产的STM32F103C8T6微控制器。
该开发板的主要电路原理图如下:

微控制器部分:采用STM32F103C8T6,它集成了ARM 32位Cortex-M3核心,频率为72MHz,内置512KB Flash和64KB RAM。
晶振部分:采用25MHz外部晶振提供STM32系统时钟。
复位电路:包含一个复位按钮RST和一个10KΩ抗跳线,当按下RST按钮时,会使STM32进入复位状态。
USB接口:通过USB转串口芯片CH340G实现与PC的USB连接,可用于调试和下载程序。
按键接口:包含4个用户按键,通过内置GPIO口与STM32连接,可用于控制和输入。
LED接口:包含4个用户LED,通过内置GPIO口与STM32连接,可用于输出和状态指示。
串口接口:通过内置USART1串口与外部连接,波特率可通过跳线选择。
ADC接口:通过内置ADC1模数转换通道,可以读取外接传感器模拟量。
外设扩展接口:包括IIC、SPI等多种接口,可以连接外围设备扩展功能。

该开发板采用了简洁的电路设计,完整利用了STM32的内部功能块,为开发学习和应用提供了一个低成本而功能强大的硬件平台。

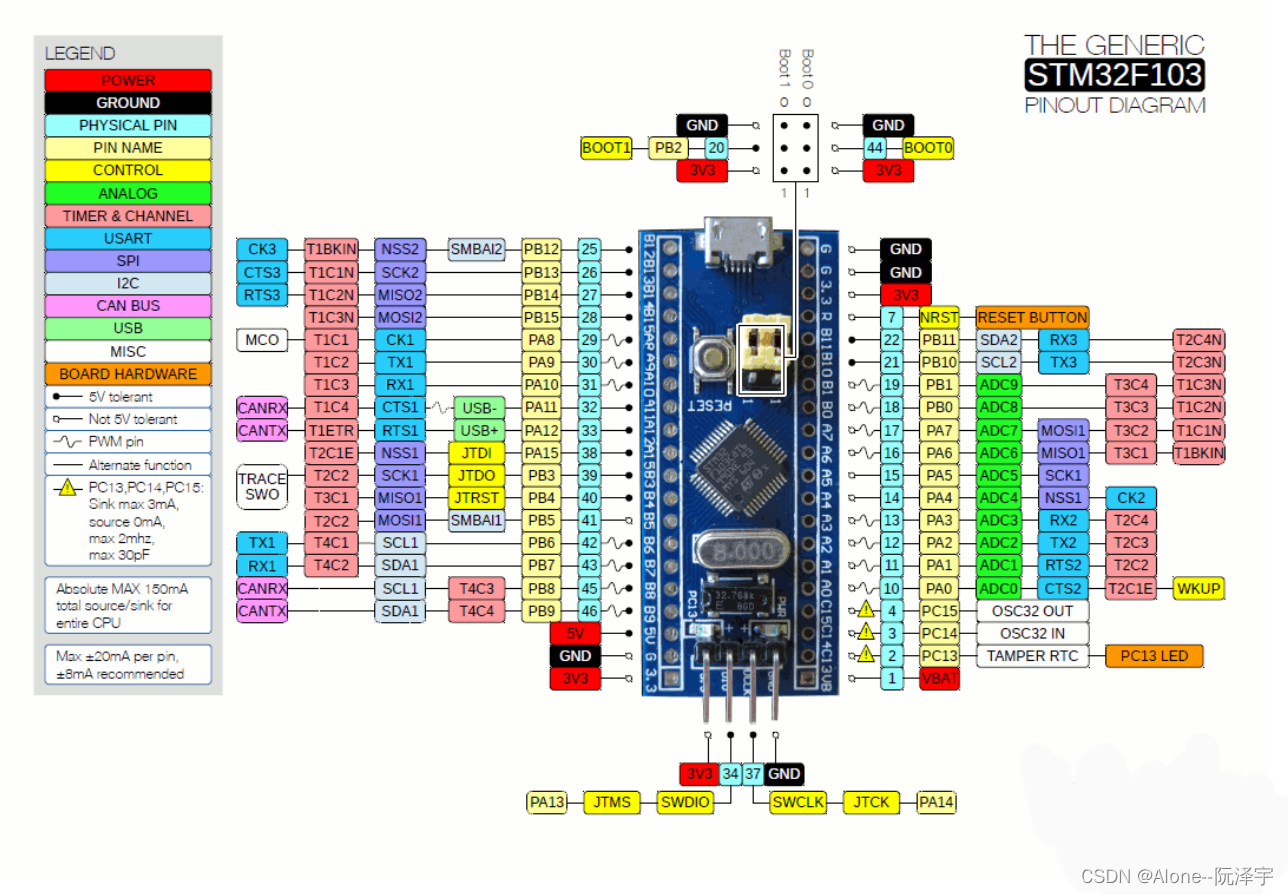

STM32F103C8T6的引脚图如下图所示：
在这里插入图片描述

代码编写

#include "stm32f10x.h"                  // Device header
#include "Delay.h"

int main(void)
{
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_All;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	while (1)
	{
		GPIO_Write(GPIOA, ~0x0001);	//0000 0000 0000 0001
		Delay_ms(1000);
		GPIO_Write(GPIOA, ~0x0002);	//0000 0000 0000 0010
		Delay_ms(1000);
		GPIO_Write(GPIOA, ~0x0004);	//0000 0000 0000 0100
		Delay_ms(1000);
		GPIO_Write(GPIOA, ~0x0008);	//0000 0000 0000 1000
		Delay_ms(1000);
		GPIO_Write(GPIOA, ~0x0010);	//0000 0000 0001 0000
		Delay_ms(1000);
		GPIO_Write(GPIOA, ~0x0020);	//0000 0000 0010 0000
		Delay_ms(1000);
		GPIO_Write(GPIOA, ~0x0040);	//0000 0000 0100 0000
		Delay_ms(1000);
		GPIO_Write(GPIOA, ~0x0080);	//0000 0000 1000 0000
		Delay_ms(1000);
	}
}

#include "stm32f10x.h"

/**
  * @brief  微秒级延时
  * @param  xus 延时时长，范围：0~233015
  * @retval 无
  */
void Delay_us(uint32_t xus)
{
	SysTick->LOAD = 72 * xus;				//设置定时器重装值
	SysTick->VAL = 0x00;					//清空当前计数值
	SysTick->CTRL = 0x00000005;				//设置时钟源为HCLK，启动定时器
	while(!(SysTick->CTRL & 0x00010000));	//等待计数到0
	SysTick->CTRL = 0x00000004;				//关闭定时器
}

/**
  * @brief  毫秒级延时
  * @param  xms 延时时长，范围：0~4294967295
  * @retval 无
  */
void Delay_ms(uint32_t xms)
{
	while(xms--)
	{
		Delay_us(1000);
	}
}

/**
  * @brief  秒级延时
  * @param  xs 延时时长，范围：0~4294967295
  * @retval 无
  */
void Delay_s(uint32_t xs)
{
	while(xs--)
	{
		Delay_ms(1000);
	}
}

// STM32标准库三种方式控制GPIO输出

		//第一种
		//GPIO_ResetBits函数GPIO_SetBits函数
	    GPIO_ResetBits(GPIOA, GPIO_Pin_7);
        GPIO_ResetBits(GPIOA, GPIO_Pin_0);
		Delay_ms(500);
		GPIO_SetBits(GPIOA, GPIO_Pin_0);
		Delay_ms(500);

		//第二种
	    GPIO_WriteBit(GPIOA, GPIO_Pin_6, Bit_SET);
		OLED_ShowNum(2, 9, 5, 2);
		//GPIO_WriteBit函数
		GPIO_WriteBit(GPIOA, GPIO_Pin_0, Bit_RESET);
		Delay_ms(500);
		GPIO_WriteBit(GPIOA, GPIO_Pin_0, Bit_SET);
		Delay_ms(500);

		//第三种
	    GPIO_Write(GPIOA,~0x00080);
		//GPIO_WriteBit函数使用转换类型控制GPIO输出

		GPIO_WriteBit(GPIOA, GPIO_Pin_0, (BitAction)0);
		Delay_ms(500);
		GPIO_WriteBit(GPIOA, GPIO_Pin_0, (BitAction)1);
		Delay_ms(500);
/*
总的来说,GPIO_ResetBits/GPIO_SetBits方式效率最高,
GPIO_WriteBit以数字设置电平方式最简洁,
GPIO_WriteBit单独设置引脚方式灵活性最好,
可以选择合适自身需求的方式进行GPIO输出控制
*/
