C51芯片介绍

一、芯片介绍

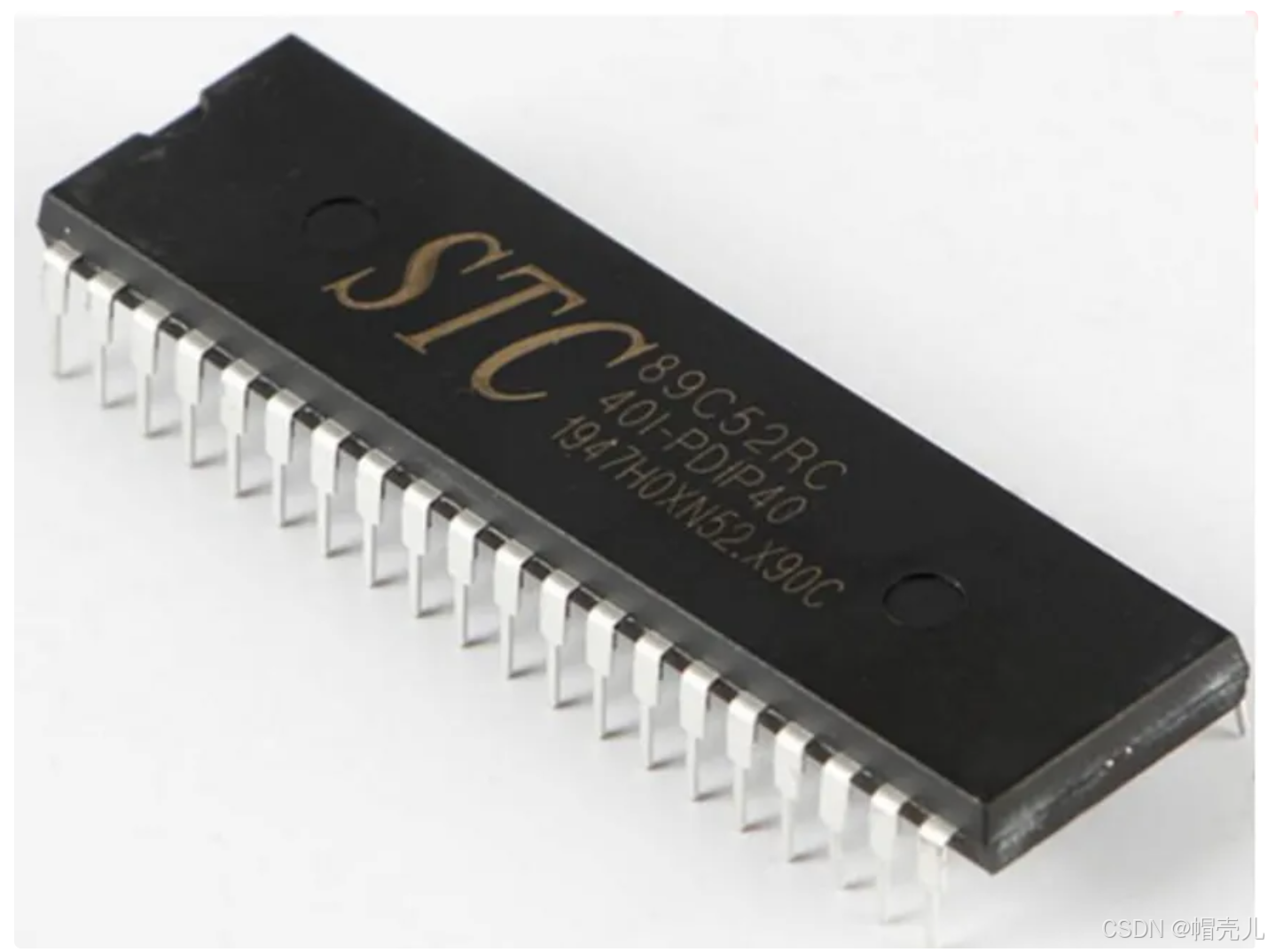

我所学习的芯片是STC89C52

---

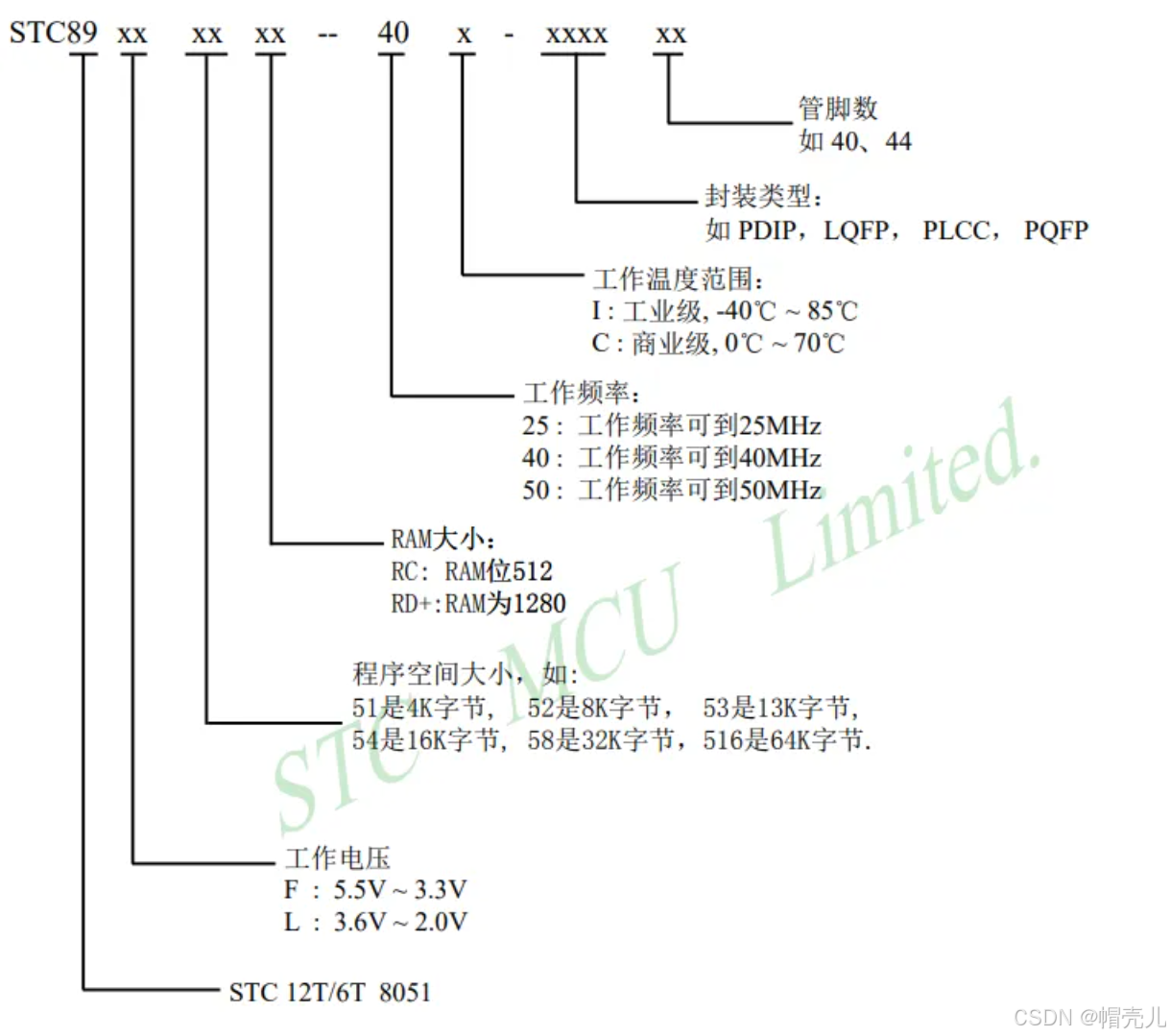

STC89C52芯片的命名解释

• STC：表示这是STC公司生产的芯片。

• 8：表示该芯片是基于8051内核的。

• 9：表示芯片内部有Flash存储器和EEPROM功能（通过IAP技术实现）。STC89C52没有传统意义上的EEPROM芯片，而是通过内部Flash和IAP技术实现EEPROM功能。内部Flash的特定区域（通常为2KB）被用作非易失性存储，支持按字节擦写。

• C：表示采用CMOS工艺，具有低功耗的特点，一般是低电压供电。

• 5：固定不变，是8051系列芯片的特征数字。

• 2：表示Flash闪存的大小为8KB（2×4KB）。

存储器容量

• 程序存储器（Flash）：STC89C52的程序存储器大小为8KB，用于存储程序代码。

• 数据存储器（RAM）：

  • 内部RAM：256字节，地址范围为0x00~0x7F（低128字节）和0x80~0xFF（高128字节）。

  • 外部RAM：256字节，地址范围为0x0000~0x00FF，通过MOVX指令访问。

  • 总RAM：512字节（256字节内部RAM + 256字节外部RAM）。

扩展：

存储器分为数据存储器（RAM）和程序存储器（ROM）

存储器类型总结

1. RAM（随机存取存储器）

• 特点：读写速度快，可快速读写数据。

• 缺点：断电后数据丢失。

• 用途：用于临时存储程序运行时的变量和中间数据。

• RAM分为SRAM（静态存储器）和DRAM（动态存储器）。SRAM不需要刷新存储单元，读写更快，适用于需要快速访问数据的嵌入式设备，如智能手机、汽车电子等；DRAM需要刷新存储单元，广泛应用于计算机主存、移动设备、图形卡内存等领域。

2. ROM（只读存储器）

• 特点：只能读取数据，内容在芯片出厂时固化。

• 缺点：不可写入，如有错误只能丢弃。

• 用途：早期用于存储固定程序代码，如电脑BIOS。

3. PROM（可编程只读存储器）

• 特点：可由用户编程写入数据，但只能写入一次。

• 缺点：写入后不可修改，如有错误只能丢弃。

• 用途：用于生产环节中一次性写入程序代码。

4. EPROM（可擦写可编程只读存储器）

• 特点：可通过紫外线或电擦除后重新编程。

• 缺点：紫外线擦除需15分钟，且编程次数有限（约1000次）。

• 用途：上世纪90年代广泛应用，适合需要多次修改程序的场景。

5. EEPROM（电可擦写可编程只读存储器）

• 特点：可读可写，断电后数据不丢失，通过IIC等总线访问。

• 缺点：容量较小，适合数据量不大的应用。

• 用途：用于存储少量非易失性数据，如设备配置参数。

6. FLASH（闪存）

• 特点：可读可写，断电后数据不丢失，擦写速度快，容量大。

• 区别于EEPROM：FLASH采用块擦写模式，速度更快，适合存储大量数据。

• 用途：广泛用于现代存储设备，如U盘、SD卡、固态硬盘等。

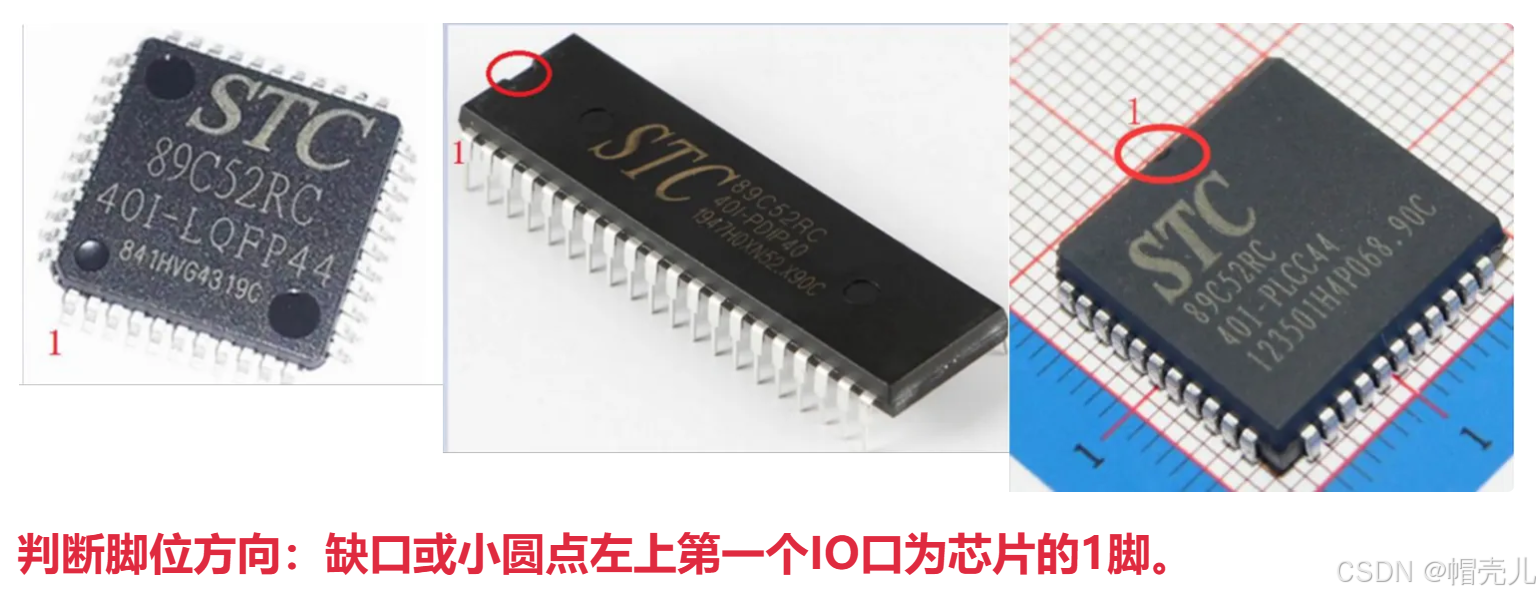

二、管脚判定

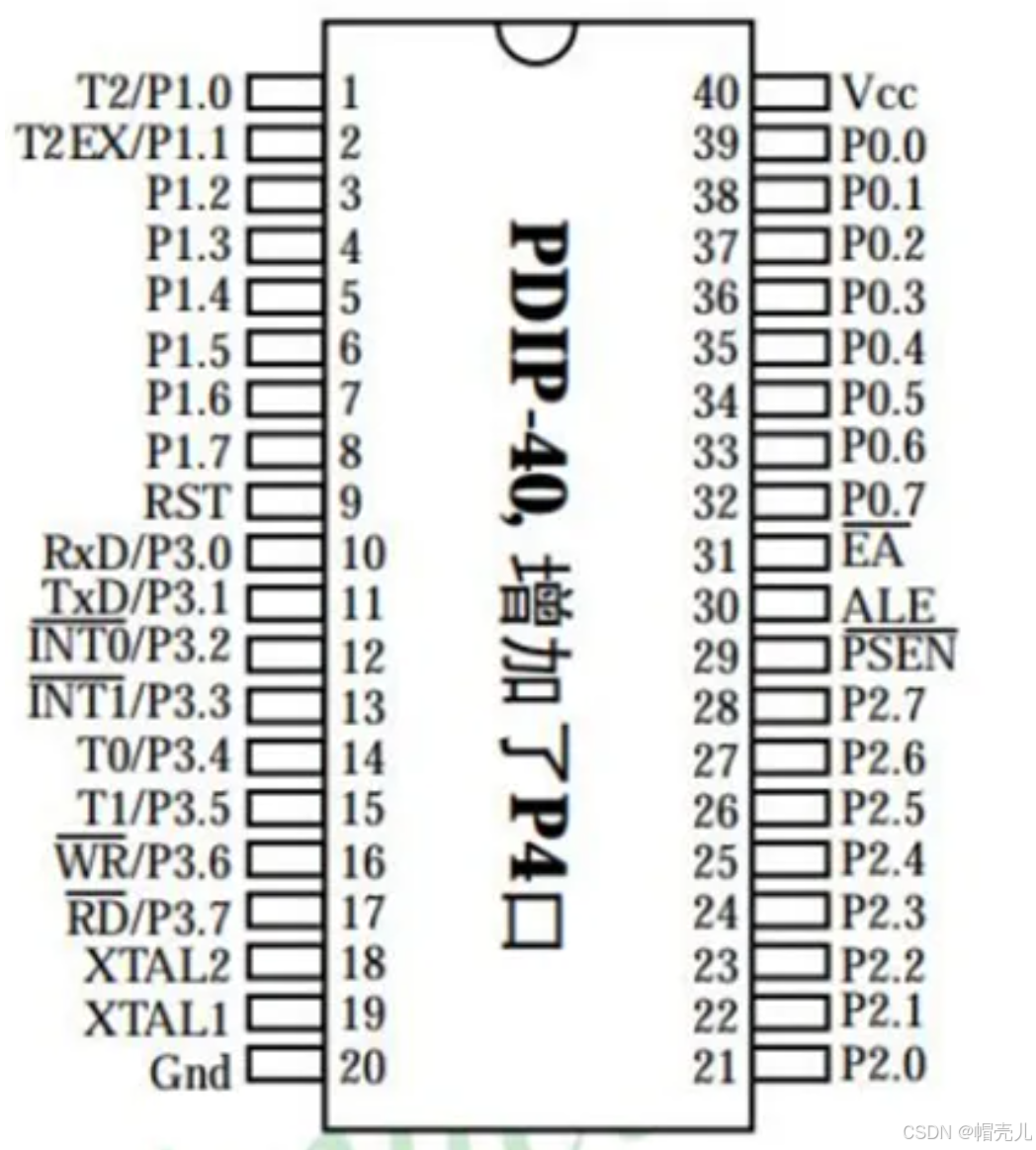

三、管脚功能

---

STC89C52单片机引脚功能总结

1. 引脚分类

STC89C52单片机的引脚按功能可分为以下四类：

1. 电源引脚：VCC、GND。

2. 时钟引脚：XTAL1、XTAL2。

3. 编程控制引脚：RST、PSEN、ALE/PROG、EA/Vpp。

4. I/O口引脚：P0、P1、P2、P3，4组8位I/O口。

---

2. 具体引脚功能

电源引脚

• VCC（40脚）：电源正极，为单片机提供工作电压。

• GND（20脚）：电源地，为单片机提供接地参考。

---

时钟引脚

• XTAL1（19脚）：晶振输入端，用于连接外部晶振。

• XTAL2（18脚）：晶振输出端，用于连接外部晶振。

---

编程控制引脚

• RST（9脚）：复位引脚，用于将单片机复位到初始状态。

• PSEN（29脚）：程序存储器选通信号，用于访问外部程序存储器。

• ALE/PROG（30脚）：

  • 在扩展外部RAM时，ALE用于控制把P0口的输出低8位地址送锁存器锁存起来，以实现低位地址和数据的隔离。

  • 在编程时，该引脚作为编程脉冲输入端（PROG）。

• EA/Vpp（31脚）：

  • EA：外部访问允许引脚。接高电平时，单片机读取内部程序存储器；接低电平时，单片机读取外部程序存储器。

  • Vpp：在编程时，该引脚用于施加编程电压。

---

I/O口引脚

• P0口（32脚~39脚）：双向8位三态I/O口，每个口可独立控制。

  • 在访问外部存储器时，P0口用于输出低8位地址或数据。

• P1口（1脚~8脚）：准双向8位I/O口，每个口可独立控制，内部自带上拉电阻。

  • 这种接口输出没有高阻态，输入也不能锁存，故不是真正的双向I/O口。

• P2口（21脚~28脚）：准双向8位I/O口，每个口可独立控制，内部自带上拉电阻。

  • 在访问外部存储器时，P2口用于输出高8位地址。

• P3口（10脚~17脚）：准双向8位I/O口，每个口可独立控制，内部自带上拉电阻。

  • 作为第一功能使用时，可作为普通I/O口，与P1口相似。

  • 作为第二功能使用时，各引脚具有特定功能（如中断输入、串行通信等）。

---

P3口的第二功能

P3口的每个引脚均可独立定义为第一功能的输入/输出或第二功能。以下是P3口的第二功能定义：

• P3.0：RXD（串行数据接收端）。

• P3.1：TXD（串行数据发送端）。

• P3.2：INT0（外部中断0输入端）。

• P3.3：INT1（外部中断1输入端）。

• P3.4：T0（定时器0外部输入端）。

• P3.5：T1（定时器1外部输入端）。

• P3.6：WR（写控制信号）。

• P3.7：RD（读控制信号）。

---

四、时钟/机器/指令周期

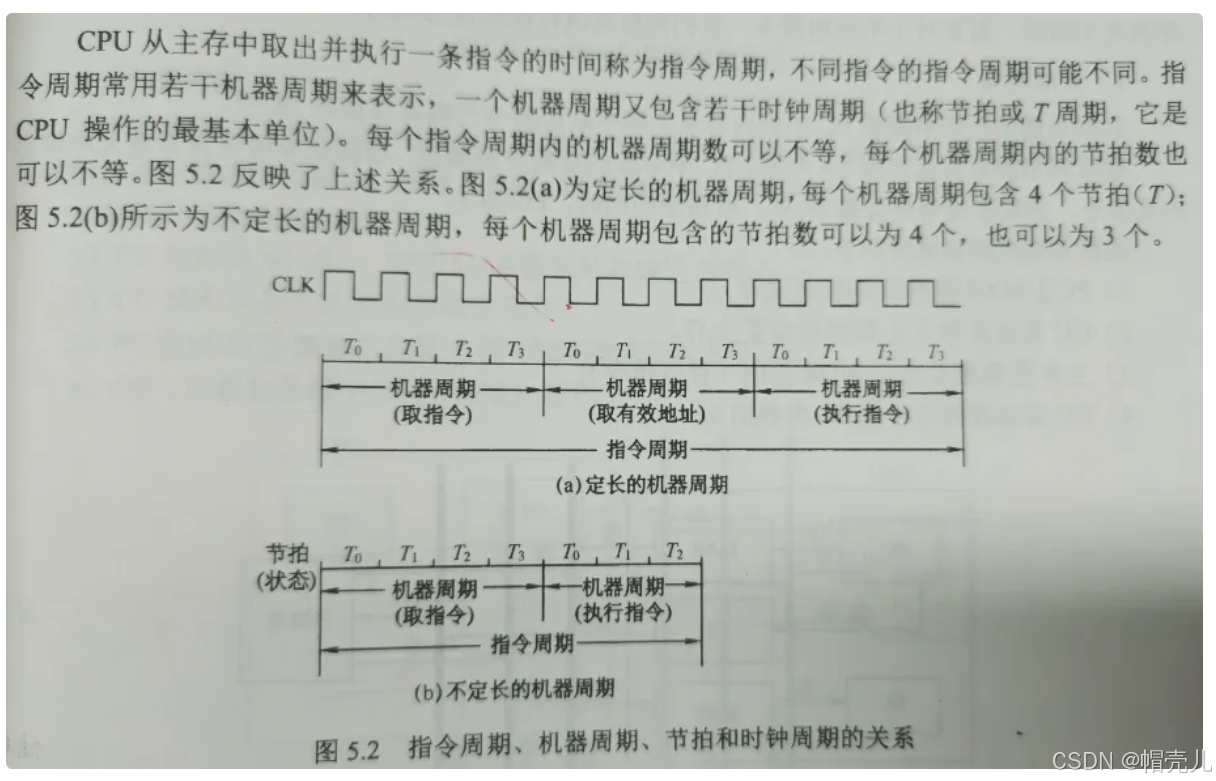

时钟周期、机器周期和指令周期总结

1. 时钟周期（Clock Cycle）

• 定义：时钟周期通常由晶振或时钟发生器提供，也称为振荡周期。

• 作用：用于同步整个系统的工作时钟，是单片机工作时间的最小单位。

• 单位：1ms = 1KHz，1us = 1MHz。

• 示例：对于STC89C52RC，外接12MHz晶振时，振荡周期为 1/21​ us。

2. 机器周期（Machine Cycle）

• 定义：完成一项基本操作的时间，通常一个指令会被分成若干个基本阶段来完成。

• 组成：一个指令一般被分成指令取指、指令译码、指令执行等阶段。

• 单位：1ms = 1KHz，1us = 1MHz。

• 示例：对于STC89C52RC，机器周期为1us。一般包含12个时钟周期。

3. 指令周期（Instruction Cycle）

• 定义：完成一条指令的时间，通常由一个或多个机器周期组成。

• 单位：1ms = 1KHz，1us = 1MHz。

• 示例：对于STC89C52RC，指令周期通常为1us到4us，具体取决于指令的复杂程

三者关系

• 包含关系：指令周期 > 机器周期 > 时钟周期。

  • 一个指令周期包含多个机器周期。

  • 一个机器周期包含多个时钟周期。

• 固定性：只有时钟周期是固定不变的，由晶振频率决定。

• 指令周期和机器周期：与指令的复杂程度有关，不同指令的指令周期和机器周期可能不同。

---

具体示例

STC89C52RC，外接一个12MHz的晶振，振荡周期 = 1/12us;

机器周期 = 1us;

指令周期 = 1us~4us;
