CATIA 三维设计软件在汽车白车身焊接生产中的应用越来越广泛,简单的焊接夹具一般不需要受力分析,设计时强度系数都会放大一些,所以强度基本都能满足使用要求。而机器人抓手由于要考虑机器人负载等因素,设计过程中不能把强度系数放的太大,此时设计过程中的应力分析就比较重要了。同时要满足抓手的刚性,因此要对所设计的抓手进行受力分析,控制在合理使用范围内。
在做分析前,我们要先将设计数据进行处理后再进行有限元分析,以下是操作方法步骤:

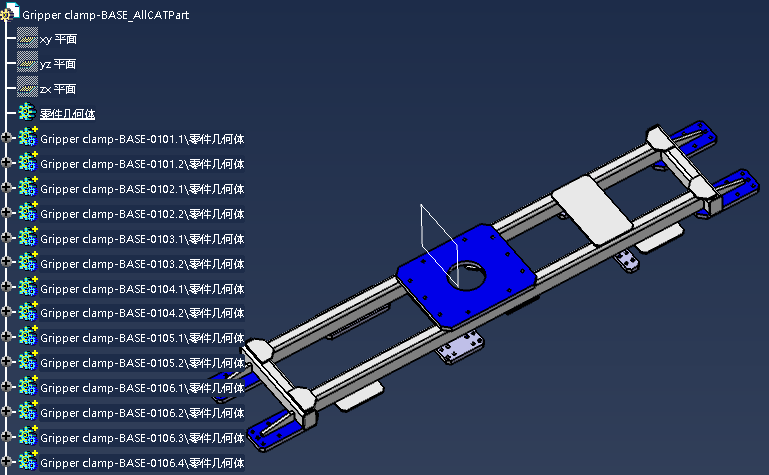

Step1:打开夹具抓手Base板,目录树内有多个Part零件组成,要转换成单个Part才可以进行受力分析。
![](https://img-blog.csdnimg.cn/img_convert/abb37513fc2b349f247e29d2b182f8cb.png)

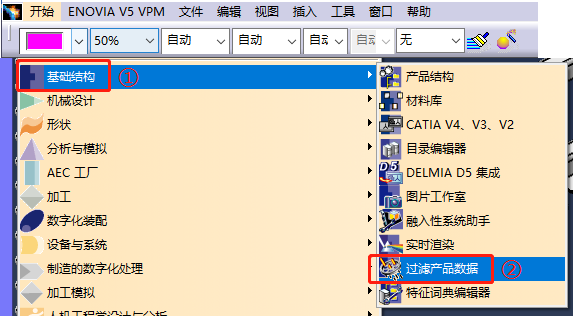

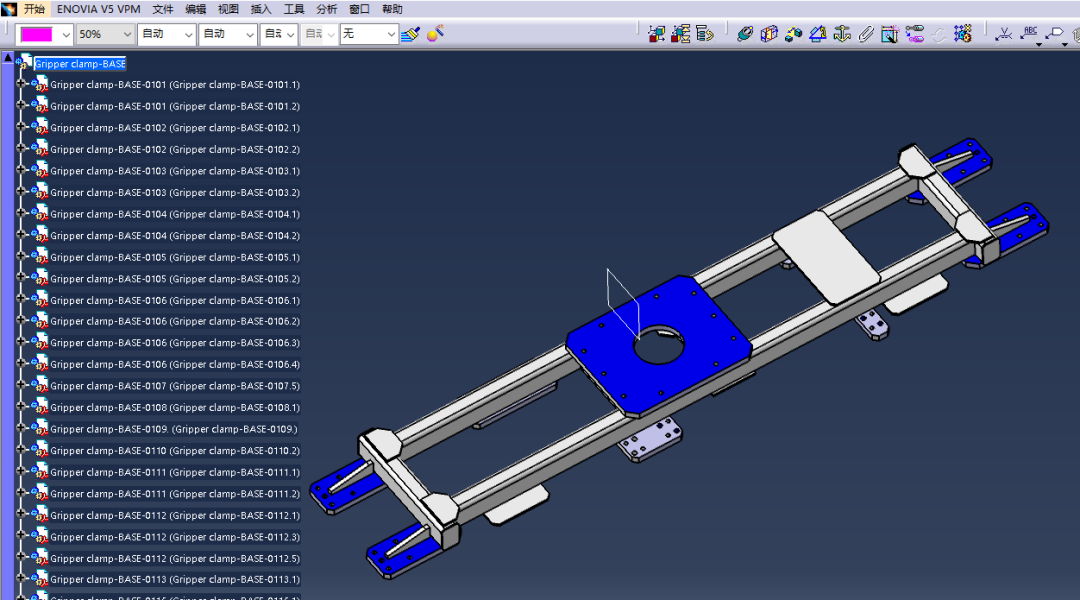

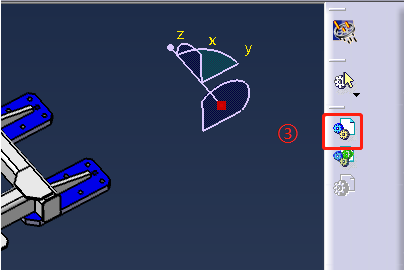

Step2:双击Product结构树激活,再点击【开始】菜单,选择【基础结构】下的【过滤产品数据】,再选择右侧工具栏的【产品至零件】。
![](https://img-blog.csdnimg.cn/img_convert/30a02847fc70a0acd7ace3c452887168.png)
![](https://img-blog.csdnimg.cn/img_convert/8ab39939c4b5f3da22551f3da554edb2.png)

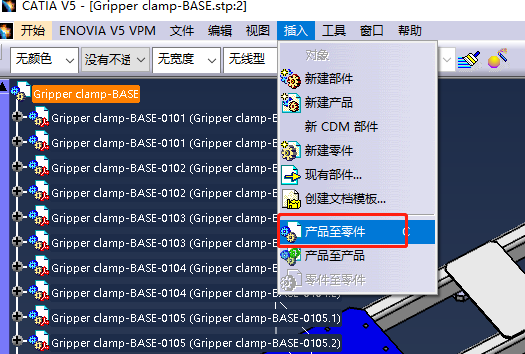

或者在状态栏【插入】菜单中,直接选择【产品至零件】。
![](https://img-blog.csdnimg.cn/img_convert/5f8a6d28f8f44f54d0e0b1a43ce39a0d.png)

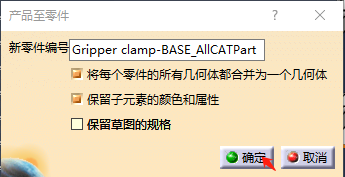

点击确定。
![](https://img-blog.csdnimg.cn/img_convert/62af3d9a5984813b7c31a39194b54069.png)
此时Part会全部转化为几何体,但仍不能受力分析。
![](https://img-blog.csdnimg.cn/img_convert/3f40f988dde6846813f28bf572b3b1c7.png)

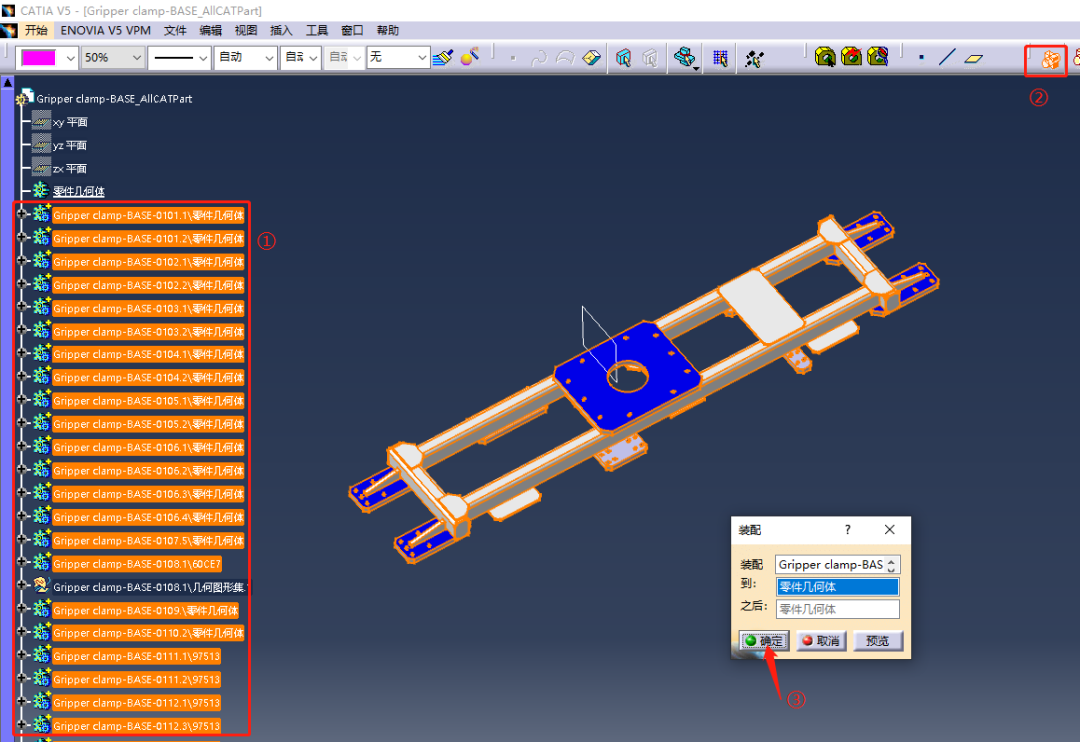

Step3:全选所有几何体,点击【装配】命令,再点击【确定】,
![](https://img-blog.csdnimg.cn/img_convert/e3e8df2ec4997a8a0be0022632f10ad3.png)

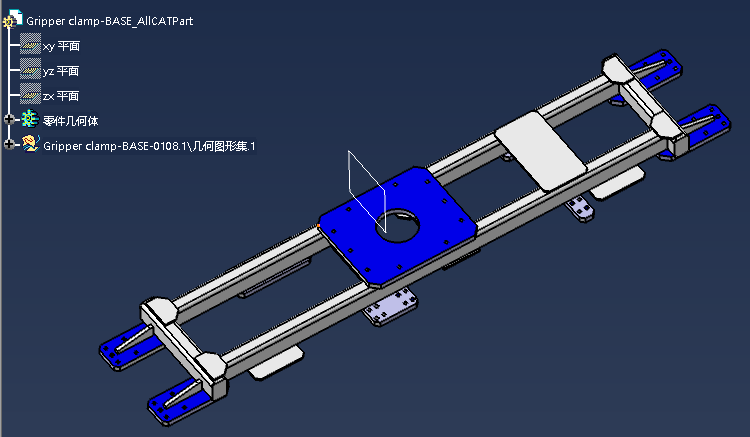

即可得到一个零件几何体。
![](https://img-blog.csdnimg.cn/img_convert/ea18ec90ece4921b1785d6773f6699bb.png)
Step4:点击【应用材料】命令,再点击【确定】。
![](https://img-blog.csdnimg.cn/img_convert/9266e50bd9fba7e8c68496ad5ada47ec.png)

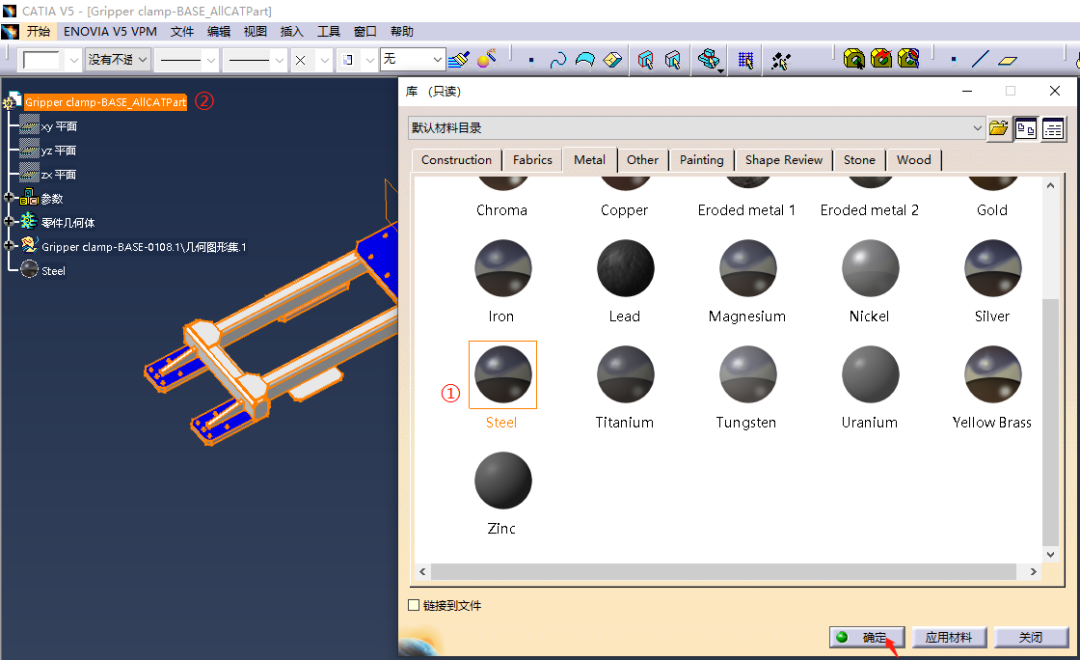

Step5:对夹具抓手Base板赋予材料,选择Metal下的Stell(铁),鼠标左键点击【Stell】不动,然后拖拽到结构树零件上松开左键,即可赋予Stell材料。
![](https://img-blog.csdnimg.cn/img_convert/73972c98710b0d1b2639eac5ccc3920d.png)

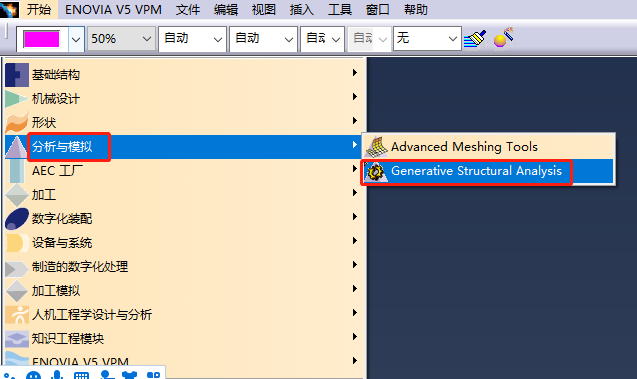

Step6:点击【开始】菜单,选择【分析与模拟】,再选择【GenerativeStructural Analysis】,弹出对话框,选择【Static Analysis】并【确定】,即可进入有限元分析界面。
![](https://img-blog.csdnimg.cn/img_convert/6b6f5cf10a401dae32422b35cc13f6fb.png)
![](https://img-blog.csdnimg.cn/img_convert/437441a3cd0b5c66a2087771f6e3fc44.png)

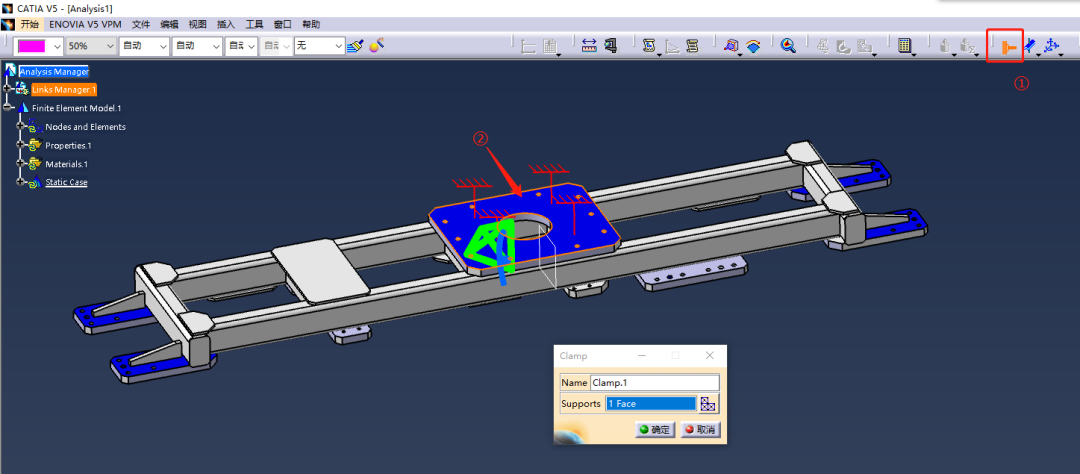

Step7:点击选择【Restraints】下的固定【Clamp】命令,固定抓手安装面,并【确定】。
![](https://img-blog.csdnimg.cn/img_convert/c45e34eea4a195ce5c72c97a45bea945.png)

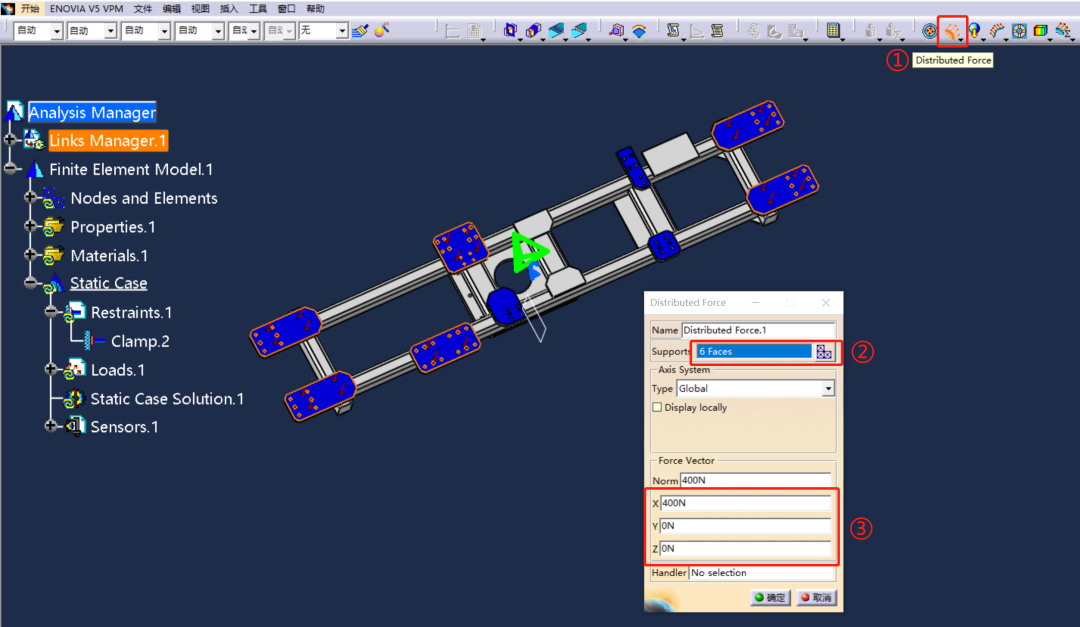

Step8:对各受力的安装面分别施加载荷,假设工件的重量为40KG(包含抓取机构),则在受力面的法向均布力为400N。点击选择【Distributed Force】分布力命令,然后在【Supports】选择受力的面,接着在【Force Vector】上受力面的法向输入力400N,最后点击【确定】。
![](https://img-blog.csdnimg.cn/img_convert/01d8dc641a4acab2062c11840a715dd4.png)

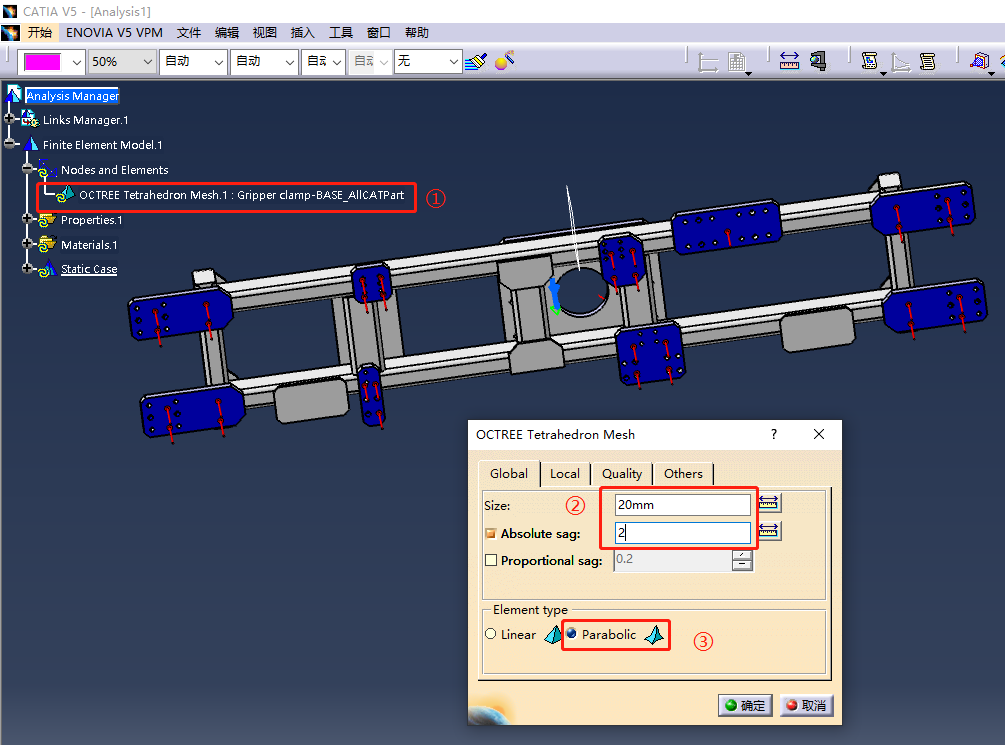

Step9:双击【OCTREE Tetrahedron Mesh.1】对网格进行划分,【Size】先选择一个小于默认的值进行,【Absolute Sag 】一般取Size的10%,再选择【Element type】 的菱形分析类型【Parabolic】,最后点击【确定】。
![](https://img-blog.csdnimg.cn/img_convert/38a174a83c48969d56f6ea1bd524e2d2.png)

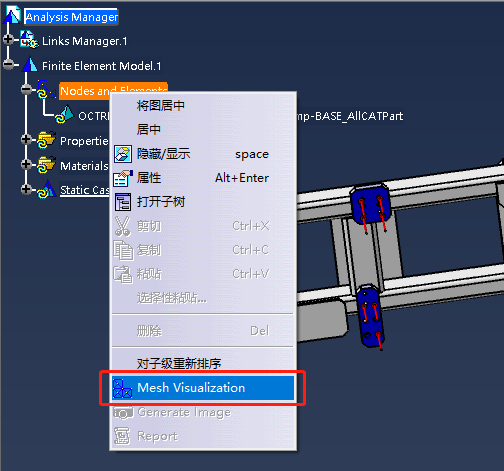

Step9:在结构树【Nodes and Elements】上右键,选择更新模型【MeshVisualization】,
![](https://img-blog.csdnimg.cn/img_convert/2f7bb6a9090dc198502967c2659d2d17.png)
点击【确定】。
![](https://img-blog.csdnimg.cn/img_convert/4922f673d56ee45a372fe216fdd0e3f6.png)

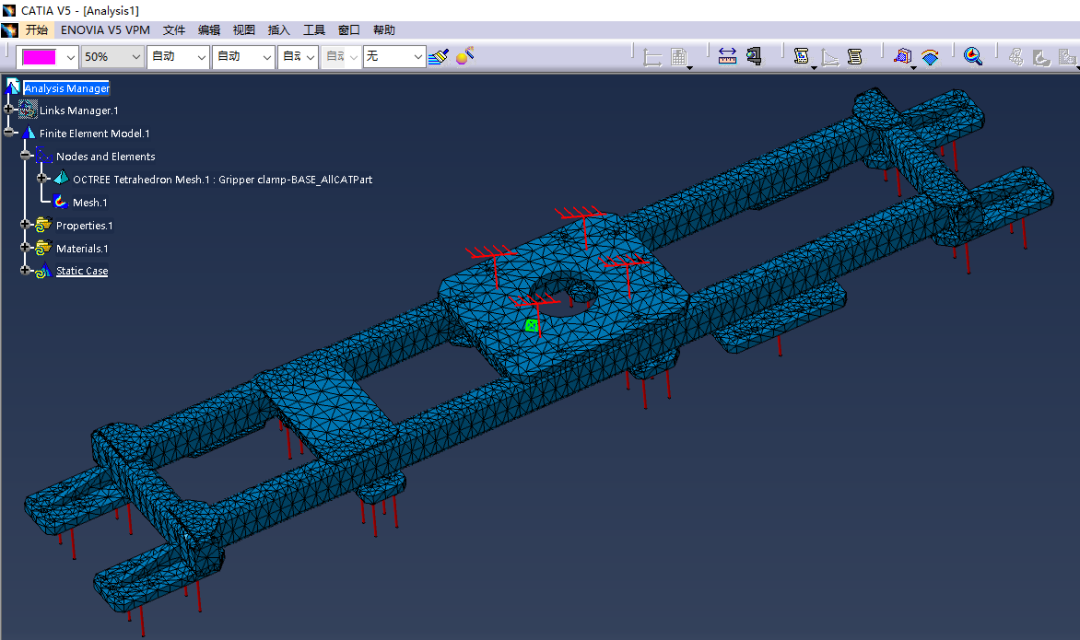

划分后的表格如下所示,如果没显示就改下显示模式【带材料着色】。
![](https://img-blog.csdnimg.cn/img_convert/641bbbe0e0ee1a5d0c3e9c93b2fb2122.png)

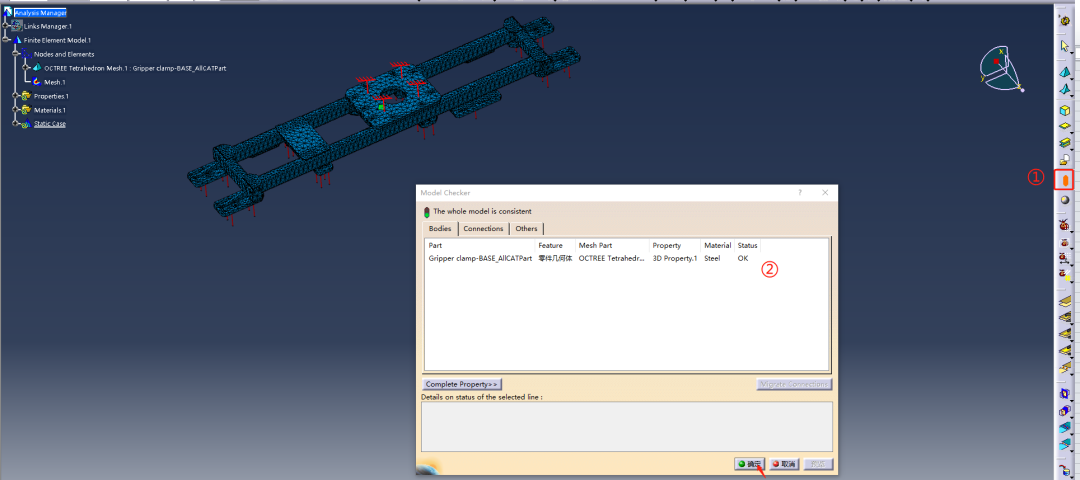

Step10:选择【Model Checker】模型检查命令,检查约束条件有没问题,显示OK后点击【确定】。
![](https://img-blog.csdnimg.cn/img_convert/f2c00d8465013802c87c9bcae660ea93.png)

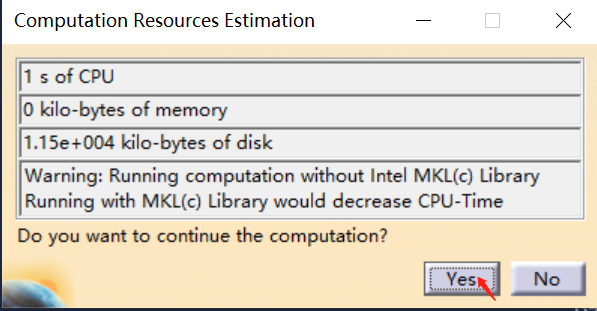

Step11:点击【Comput】计算命令,选择【ALL】再点击【确定】,点击【YES】。
![](https://img-blog.csdnimg.cn/img_convert/3d5253a4161d2c9c567c7100bf6d428f.png)
![](https://img-blog.csdnimg.cn/img_convert/9dfff8614276e4e802a82cf136f647cb.png)

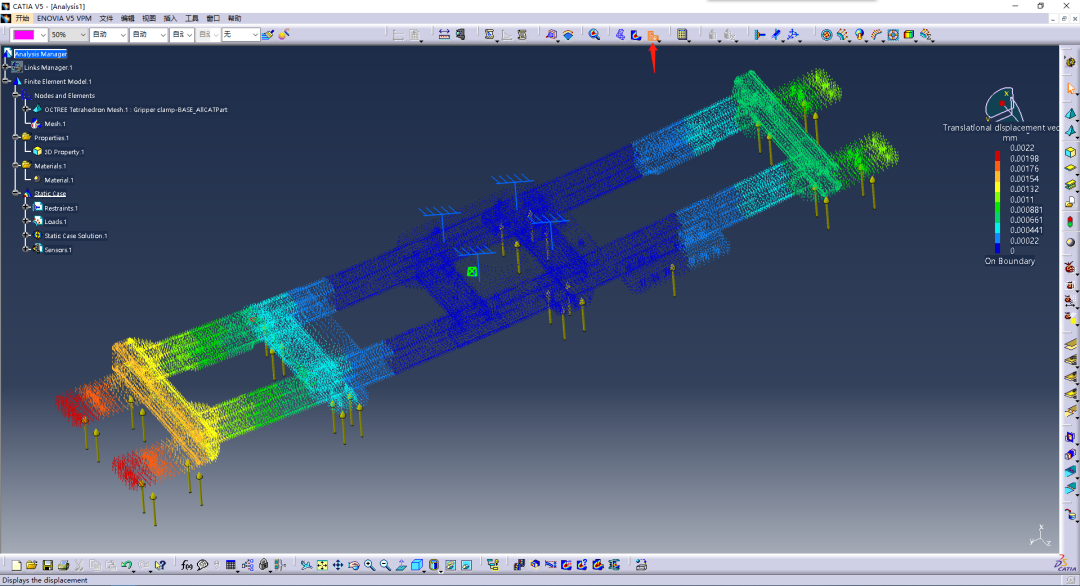

Step12:点击【Displacement】位移命令,显示位移变化情况。
![](https://img-blog.csdnimg.cn/img_convert/4edc71debca02a3ddb393e909a129fb1.png)

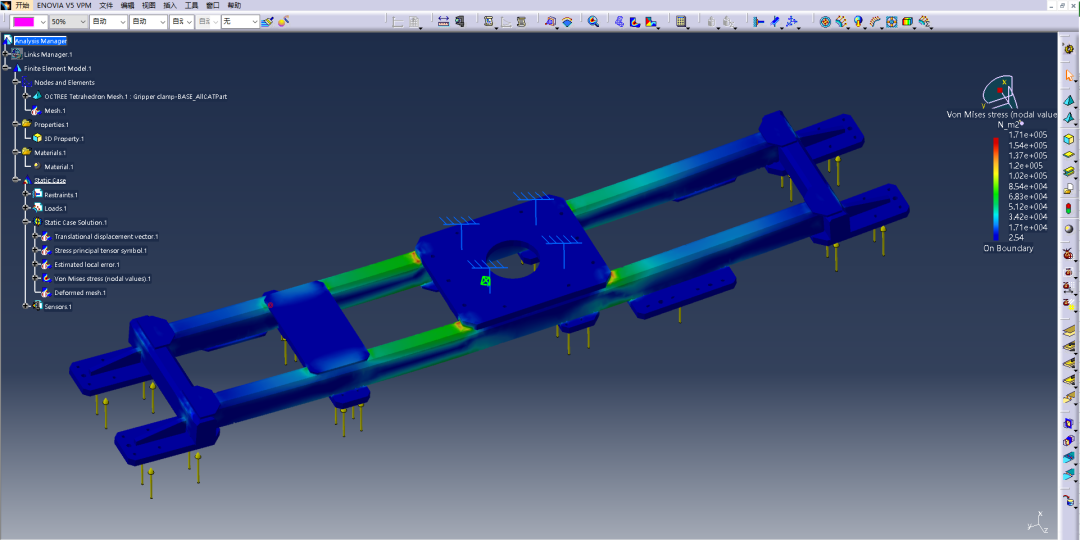

Step13:点击【Von Mises Stress】米塞斯等效应力命令,显示米塞斯等效应力云图。
![](https://img-blog.csdnimg.cn/img_convert/726547a7e66fa0cb4fd589ec2af79ebd.png)
Step14:点击【Generate Report】生成基本分析报告命令,弹出的对话框点击【确定】,自动生成报告。
![](https://img-blog.csdnimg.cn/img_convert/a7855fc5f4974b1d768b91b96d27509c.png)
![](https://img-blog.csdnimg.cn/img_convert/55d757c93b8bc45b35a528378a17ee09.png)
总结:
从应力分布图中可知,最大应力值为17MPa,未达抓手base板材料的屈服极限235MPa,且具有一定的强度储备,表明抓手base板的强度满足设计要求。
从位移图中可知,抓手base板最大位移量为0.0022mm,表明刚度满足设计要求。
