[IAP15F2K61S2]基于SPI三线协议Ds1302电子时钟

本文详细介绍了DS1302实时时钟的工作原理,包括其引脚图、连接电路、时钟寄存器及SPI通信协议。通过读写时序图,展示了如何通过SPI接口进行数据传输。此外,还提供了模块化的代码实现,包括ds1302.h、ds1302.c等文件,以帮助读者理解并实现DS1302的读写操作。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

目录

DS1302

引脚图

典型连接电路

原理图:

时钟寄存器​编辑

地址/命令字

读写指令具有以下特点:

SPI协议

        SPI总线概念

        1. 读时序

        2.写时序​编辑

        写代码实现:

         读代码实现:

Ds1302电子时钟代码实现(模块化设计)

ds1302.h

ds1302.c

Display_SMG.h

Display_SMG.c

InitSystem.h

InitSystem.c

main.c


DS1302

DS1302 是美国DALLAS公司推出的一种高性能、低功耗、带RAM的实时时钟电路,具有以下特点:
【1】 可以对年、月、日、周、时、分、秒进行计时,具有闰年补偿功能。
【2】 31字节大小的RAM
【3】 工作电压:2.0~5.5V
【4】 采用三线接口的SPI通信协议
【5】 支持单字节和多字节(突发模式)传输
【6】 兼容TTL电平标准
【7】 具有两个电源引脚,可以可以通过涓细电流对后备电源充电

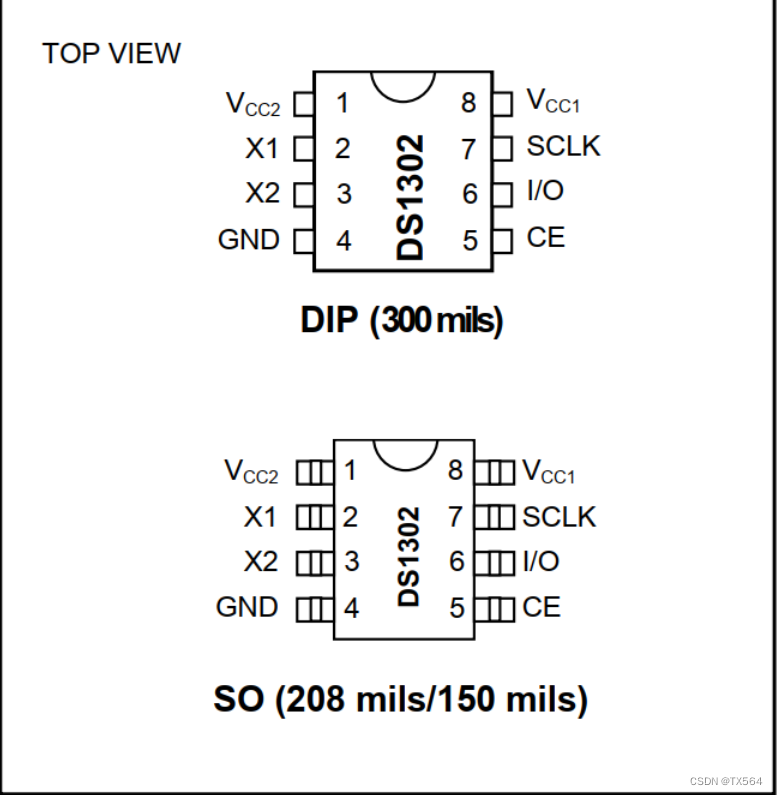

引脚图

其中:
X1、X2连接外部晶振,频率为32.768kHz不需要外界起振电容或者并联电阻
Vcc2:主电源引脚
Vcc1:后备电源引脚
SCLK::时钟线,用于提供时钟信号,内部接有40KΩ的下拉电阻(默认是低电平)
I/O:数据线,用于输入/输出逻辑0/1,内部接有40KΩ的下拉电阻 (默认是低电平)
CE:相当于复位引脚,在整个通信期间处于高电平,为低电平时不允许通信,内部接有40KΩ的下拉电阻 (默认是低电平)

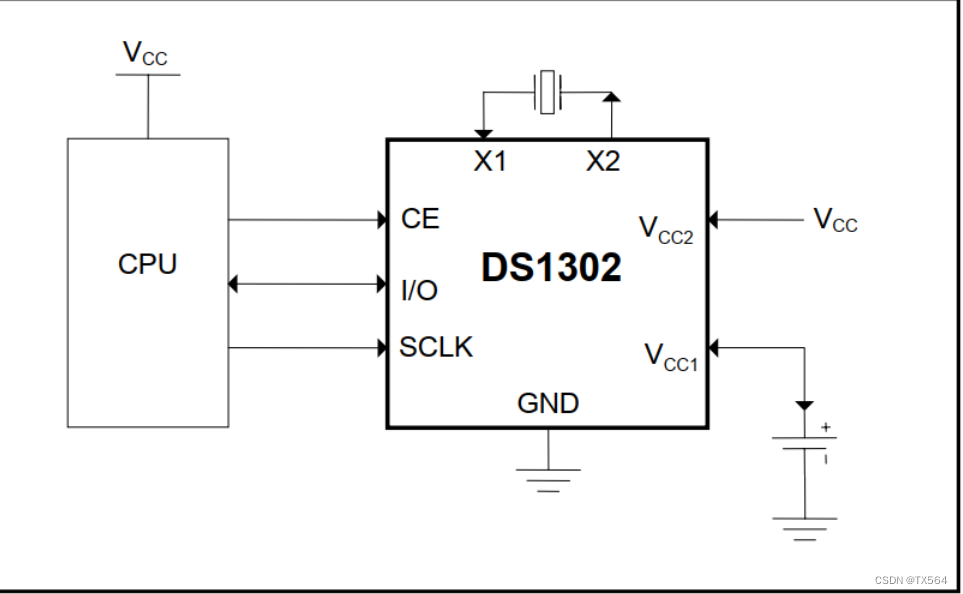

典型连接电路

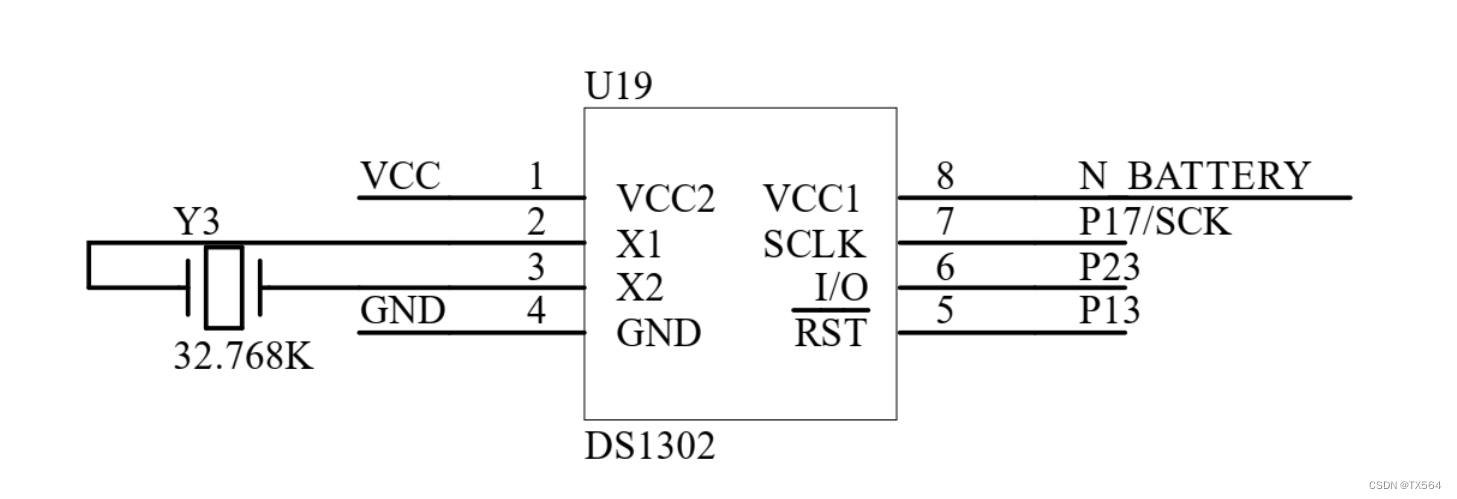

原理图:

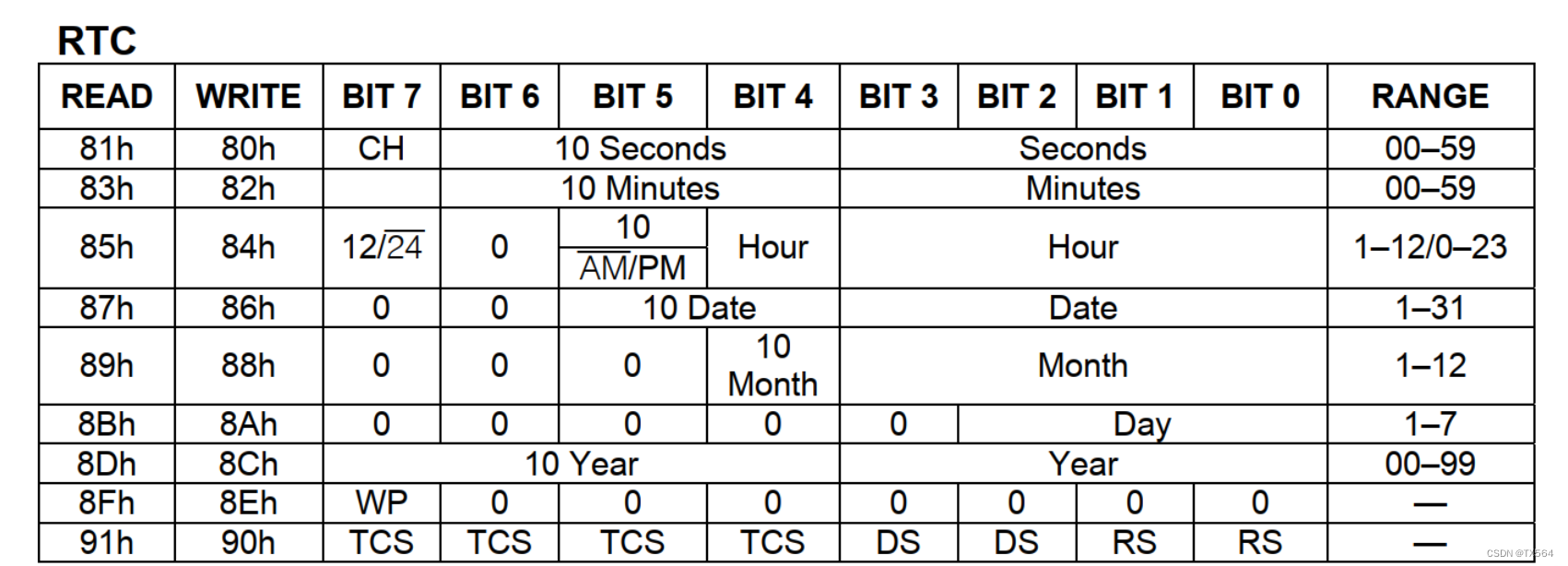

时钟寄存器

        图上左边两列分别是时钟寄存器的读地址(指令)、写地址(指令),当需要对寄存器进行读写操作时,需要先发送对应的读写地址(指令),方可对时钟寄存器的数据进行操作;
        从上往下对应的寄存器存储的分别是秒值、分钟值、小时值、日期、月份、星期、年份;
最右边一列是对应值的范围
其中:

CH:时钟暂停标志,当他的值为1是,时钟停止,当为0时,时钟正常工作
WP:写保护标志位,当位0时,允许对时钟寄存器进行写入操作,当为1时,不允许对时钟进行写入操作

值得一提的是:

        在时钟寄存器中,数据的存储方式是BCD码的格式,即高四位表示十进制数字的十位,第四位表示十进制数码的个位,再写入和读出的时候,需要对数据进行提前处理。
DS1302不会通过日期计算出星期,所以在设置日期的时候,需要将日期计算出确切的星期后一并写入

地址/命令字

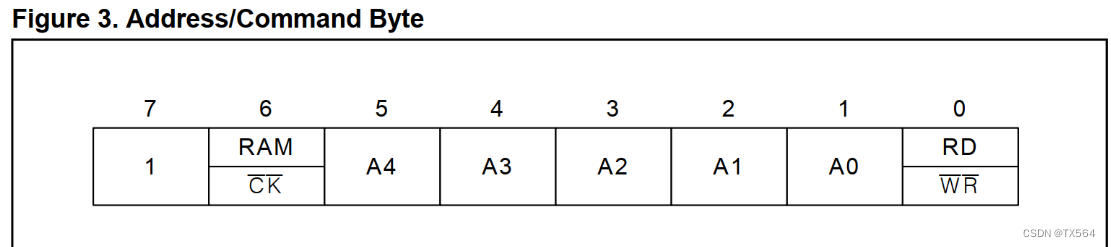

前面我们讲过,在写入或读出数据之前,都需要提前发送对应的读写地址(指令),读写地址的指令如图:

读写指令具有以下特点:

  • 最高位必须为1,为0则无法进行通信
  • 第六位控制写入/读出的对象,为1则表示需要对RAM区域进行操作,为0则表示对时钟寄存器操作
  • 第一位到第五位用于
